Dreibäume für Absturzsicherung: passende Ausführung für Material- oder Personenanwendungen wählen

Dreibäume werden in der Absturzsicherung vor allem dort eingesetzt, wo ein tragfähiger Anschlagpunkt direkt über einer Öffnung, einem Schacht oder einem engen Arbeitsbereich benötigt wird. Entscheidend ist dabei nicht nur, ob ein Dreibaum grundsätzlich eingesetzt werden kann, sondern wofür die Anlage ausgelegt ist: für Material, für Personen oder für die Kombination mit Seilwinden und Umlenkrollen. Gerade in der Praxis entstehen Risiken, wenn Materialanwendungen und Personenanwendungen gleichgesetzt oder Komponenten ohne geprüfte Eignung kombiniert werden. Wer einen Dreibaum auswählt, sollte deshalb Einsatzart, Bewegungsablauf, freie Fallstrecke, Rettungskonzept und Kompatibilität der Komponenten vorab sauber klären.

Welche Dreibäume in diesem Bereich unterschieden werden

Innerhalb dieser Kategorie geht es vor allem um vier Unterkategorien, die jeweils eine andere Auswahlfrage beantworten:

• Dreibaum Seilwinden: relevant, wenn Lasten oder Personen mit einer dafür vorgesehenen Winde bewegt, gesichert oder geborgen werden sollen.
• Dreibaum Umlenkrollen: sinnvoll, wenn Seile kontrolliert geführt werden müssen und die Seilführung zur konkreten Anwendung passen soll.
• Dreibäume Material: geeignet für Anwendungen, bei denen Material gehandhabt wird und keine Personensicherung oder Personenrettung vorgesehen ist.
• Dreibäume Personen: relevant, wenn Arbeiten mit Personensicherung, Zugang zu engen Bereichen oder Rettungsszenarien geplant sind.

Diese Unterscheidung ist wesentlich. Ein Dreibaum für Material ist nicht automatisch die richtige Wahl für Personenanwendungen. Umgekehrt kann eine für Personen geeignete Ausführung zusätzliche Anforderungen an Zubehör, Dokumentation und Einsatzplanung mit sich bringen.

Entscheidungshilfe: Welche Unterkategorie passt zur Anwendung?

In der Praxis hängt die Auswahl vor allem davon ab, welche Aufgabe der Dreibaum im System übernimmt.

Dreibäume für Material

Eine Materialausführung ist sinnvoll, wenn Werkzeuge, Pumpen, Bauteile oder anderes Equipment in Schächte, Gruben oder tiefer liegende Arbeitsbereiche eingebracht oder herausgehoben werden sollen. Entscheidend ist hier, dass keine Personenbewegung und keine Personenrettung Teil der Anwendung sind. Sobald Personen gesichert, positioniert oder geborgen werden müssen, ist diese Route zu eng gedacht.

Dreibäume für Personen

Diese Ausführung eignet sich, wenn Beschäftigte in beengten oder absturzgefährdeten Bereichen arbeiten und ein Anschlagpunkt oberhalb des Arbeitsbereichs benötigt wird. Das betrifft zum Beispiel Schachtzugänge, Behälter, Einstiegsöffnungen oder Wartungsbereiche mit begrenztem Bewegungsraum. Bei solchen Anwendungen reicht die reine Tragfähigkeitsbetrachtung nicht aus. Entscheidend ist, ob die konkrete Ausführung für Personensicherung oder Rettung vorgesehen ist und mit den eingesetzten Komponenten zusammenpasst.

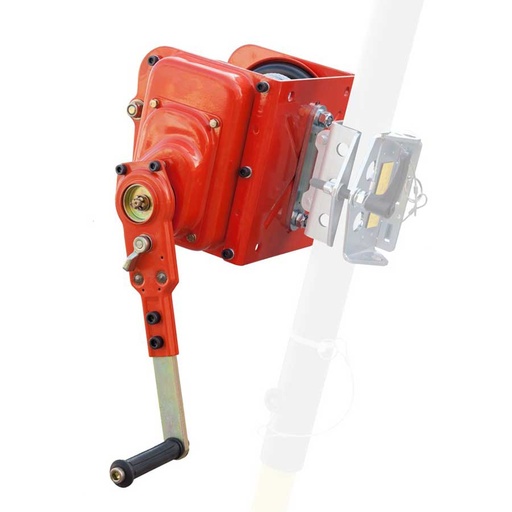

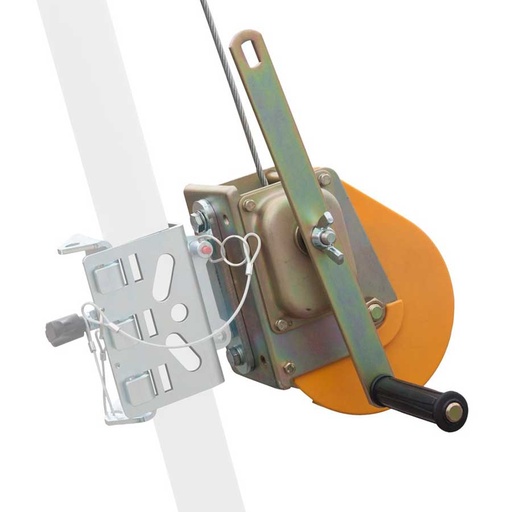

Dreibaum Seilwinden

Wenn die Anwendung eine definierte Hub- oder Rettungsbewegung über eine Winde vorsieht, sollte die Auswahl über die passende Windenlösung erfolgen. Dabei ist zu prüfen, ob die Winde für Material, für Personen oder für eine spezielle Rettungsfunktion vorgesehen ist. Nicht jede Winde ist für jede Einsatzart geeignet. Vor allem bei Personenanwendungen muss die Eignung der konkreten Kombination geprüft werden.

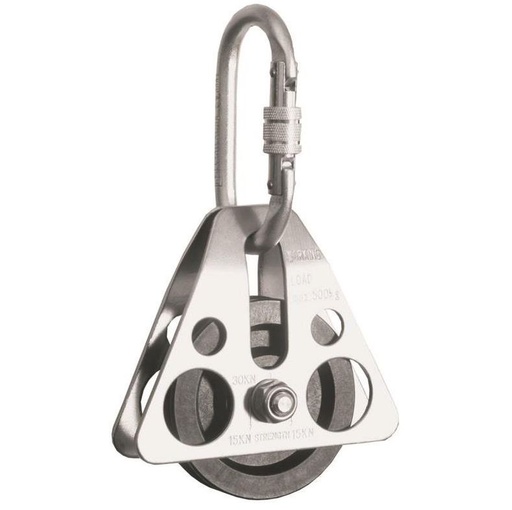

Dreibaum Umlenkrollen

Umlenkrollen sind dann relevant, wenn die Seilführung den Arbeitsablauf bestimmt, etwa weil das Seil sauber über den Dreibaum geführt, der Bewegungsweg kontrolliert oder Reibung und Fehlführung reduziert werden sollen. Sie sind kein bloßes Zubehördetail. Eine unpassende Seilführung kann Bedienung, Belastungsverlauf und Betriebssicherheit deutlich verschlechtern.

Technische Auswahlkriterien bei Dreibäumen

Für die technische Auswahl sind vor allem diese Punkte relevant:

1. Material- oder Personenanwendung

Das ist die erste und wichtigste Weichenstellung. Gerade bei dieser Anwendung reicht die Nennlast allein nicht aus. Wer Personen sichern oder retten will, muss prüfen, ob Dreibaum, Winde, Verbindungselemente und weitere Komponenten genau für diese Einsatzart vorgesehen sind. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate relevant sein.

2. Freie Fallstrecke und Bewegungsweg

Bei Personenanwendungen ist zu klären, wie viel Raum unterhalb des Anschlagpunkts verfügbar ist und wie sich die Person im Einsatzbereich bewegt. Ein System kann konstruktiv passen und trotzdem für die konkrete Arbeitshöhe ungeeignet sein. Vor dem Einsatz sollte geprüft werden, ob freie Fallstrecke, Systemlänge und Bewegungsradius zusammenpassen.

3. Anschlagpunkt und Aufstellsituation

Ein Dreibaum funktioniert nur dann sinnvoll, wenn die Aufstellung am Einsatzort möglich ist. Zu prüfen sind unter anderem Platzverhältnisse, Zugangssituation, Untergrund und die Frage, ob der Dreibaum über der Öffnung oder dem Arbeitsbereich korrekt positioniert werden kann. Nicht geeignet ist diese Lösung, wenn der Standort zu eng ist oder der Aufbau keine stabile und definierte Arbeitsstellung zulässt.

4. Kompatibilität mit Seilwinde, Umlenkrolle und weiterer Absturzsicherung

Bei falscher Kombination von Produkt und Anwendung entsteht schnell Scheinsicherheit. Entscheidend ist, ob die konkrete Ausführung mit vorhandenen Seilwinden, Umlenkrollen, Auffanggurten, Verbindungsmitteln oder Höhensicherungsgeräten zusammen verwendet werden darf. Herstellerfreigabe und Systemkompatibilität sollten vor der Freigabe geprüft werden.

5. Rettungskonzept und Einsatzdauer

Wenn Personen in Schächte oder enge Bereiche einsteigen, muss die Auswahl über die eigentliche Zugangssituation hinausgehen. Entscheidend ist hier auch, wie eine Rettung erfolgen soll und ob das System dafür vorgesehen ist. Ein Dreibaum für Personensicherung ohne durchdachtes Rettungskonzept ist in vielen Fällen keine belastbare Lösung.

Häufige Fehler bei der Auswahl von Dreibäumen

• Material- und Personenanwendungen werden vermischt. Ein häufiger Fehler ist die Annahme, dass eine Materiallösung automatisch auch für Personen geeignet ist. Für diese Anwendung muss die konkrete Ausführung geprüft werden.
• Die freie Fallhöhe wird zu knapp eingeschätzt. Gerade bei Schacht- und Einstiegsanwendungen wird oft nur der Zugang betrachtet, nicht aber der erforderliche Raum für ein vollständiges Sicherungssystem.
• Der Anschlagpunkt wird nur nach Einbauort bewertet. Ein Dreibaum muss nicht nur „irgendwie passen“, sondern in der konkreten Aufstellposition technisch sinnvoll nutzbar sein.
• Komponenten werden ohne geprüfte Eignung kombiniert. Winde, Umlenkrolle, Auffanggurt und weitere Bestandteile müssen zur Anwendung und zueinander passen.
• Ein Rettungsszenario fehlt. Bei Personenanwendungen ist es ein typischer Planungsfehler, den Zugang zu organisieren, aber die Bergung nicht mitzudenken.

Wann eine andere Lösung sinnvoller ist

Ein Dreibaum ist nicht in jeder Absturzsicherungs-Anwendung die beste Wahl. Wenn kein senkrechter Zugang über einer Öffnung erforderlich ist oder wenn der Arbeitsplatz anders abgesichert werden kann, kann eine andere Lösung sinnvoller sein. Das gilt auch dann, wenn bereits geeignete Anschlagpunkte vorhanden sind oder der Bewegungsablauf eher über ein anderes System abgesichert wird.

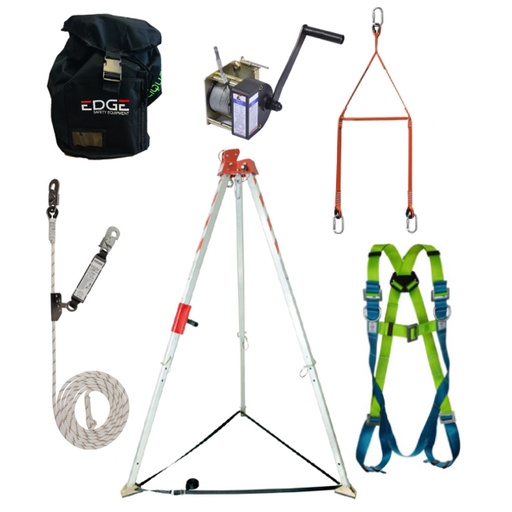

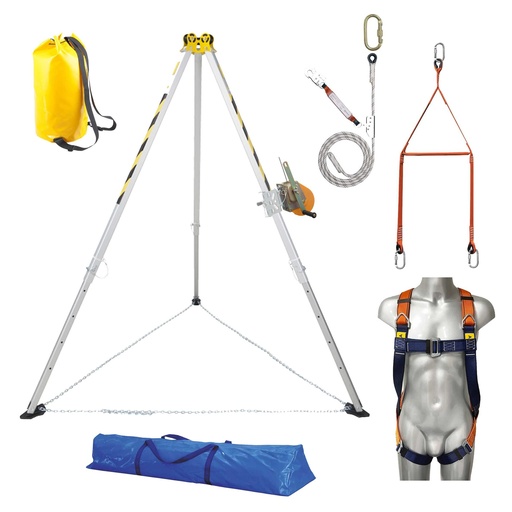

Wenn die Anwendung nicht primär über einen Dreibaum gelöst werden soll, kann ein Blick auf andere Kategorien innerhalb der Absturzsicherung sinnvoll sein, zum Beispiel auf Auffanggurte, Höhensicherungsgeräte, Sicherheitsseile, Verankerung oder Absturzsicherungs-Sets. Ein vorkonfiguriertes Set reicht allerdings nicht immer aus. Wenn Einsatzhöhe, Anschlagpunkt, Rettungsweg oder Bewegungsradius kritisch sind, ist eine individuell geprüfte Kombination oft die bessere Lösung.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung eines Dreibaums benötigt?

Wichtig sind vor allem die Einsatzart, die Zugangssituation, die Frage nach Material- oder Personenanwendung, die vorhandene freie Höhe, der Untergrund, der geplante Bewegungsablauf und das vorgesehene Zubehör wie Seilwinde oder Umlenkrolle. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Wann ist eine Materialausführung nicht geeignet?

Nicht geeignet ist sie immer dann, wenn Personen gesichert, positioniert oder gerettet werden sollen. In solchen Fällen muss geprüft werden, ob eine Personen-Ausführung oder eine dafür ausgelegte Systemkombination erforderlich ist.

Welche Rolle spielt die Einsatzumgebung?

Eine große Rolle. Platzverhältnisse, Aufstellfläche, Zugänglichkeit und Arbeitsablauf bestimmen mit, ob ein Dreibaum überhaupt sinnvoll eingesetzt werden kann. Auch Feuchtigkeit, Verschmutzung oder eine beengte Zugangssituation können Einfluss auf die Auswahl der konkreten Ausführung haben.

Muss die Kombination mit Winde oder weiterer Absturzsicherung gesondert geprüft werden?

Ja, das sollte vor der Freigabe geklärt werden. Entscheidend ist, ob die konkrete Ausführung für diese Einsatzart freigegeben ist und ob die verwendeten Komponenten laut Herstellerangaben zusammen eingesetzt werden dürfen. Herstellerfreigabe und Prüfhinweise können hier für die interne Bewertung relevant sein.

Beratung zur passenden Dreibaum-Ausführung

Dreibäume sind dann die richtige Lösung, wenn über einem Schacht, einer Öffnung oder einem engen Arbeitsbereich ein definierter Anschlagpunkt benötigt wird. Entscheidend ist die saubere Trennung zwischen Material- und Personenanwendung sowie die passende Auswahl von Seilwinde, Umlenkrolle und weiterer Absturzsicherung. Wenn Arbeitshöhe, Einsatzumgebung, Rettungskonzept oder Kompatibilität der Komponenten noch nicht eindeutig sind, sollte die Auswahl nicht nur über die Grundkategorie erfolgen. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
