Schäkel auswählen: gerade oder geschweifte Ausführung?

Schäkel gehören zu den grundlegenden Verbindungselementen im Bereich der Anschlagmittel. Sie werden eingesetzt, um Anschlagketten, Hebebänder, Rundschlingen oder andere Komponenten mit Lasten, Anschlagpunkten oder Aufhängegliedern zu verbinden. Für die Auswahl reicht die Nenntragfähigkeit allein jedoch nicht aus. Entscheidend ist vor allem, ob die Belastung geradlinig eingeleitet wird, wie viel Platz am Anschlagpunkt vorhanden ist und ob mehrere Komponenten gemeinsam aufgenommen werden müssen. Eine unpassende Bauform kann zu ungünstiger Lastverteilung, Querbelastung oder unnötigem Verschleiß führen. Innerhalb dieser Kategorie ist deshalb vor allem die Frage wichtig: Wird ein Schäkel gerade oder ein Schäkel geschweift benötigt?

Welche Schäkel-Ausführung passt zur Anwendung?

Im Kern geht es bei der Auswahl um die Geometrie der Verbindung. Beide Grundformen erfüllen ähnliche Aufgaben, unterscheiden sich aber deutlich bei Platzbedarf, Lastführung und Kombinierbarkeit mit anderen Anschlagmitteln.

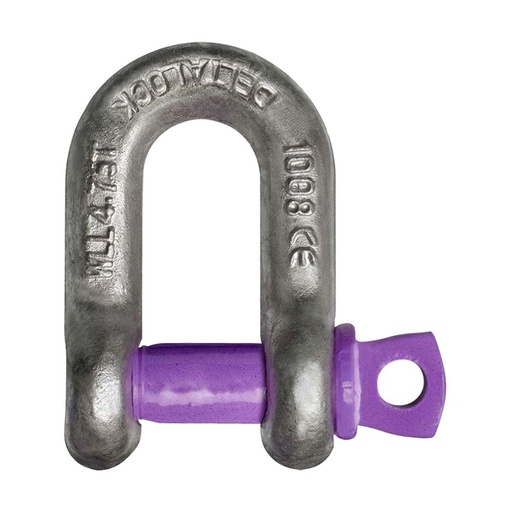

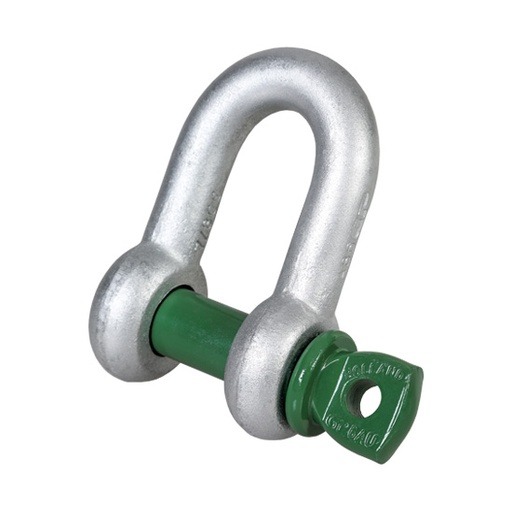

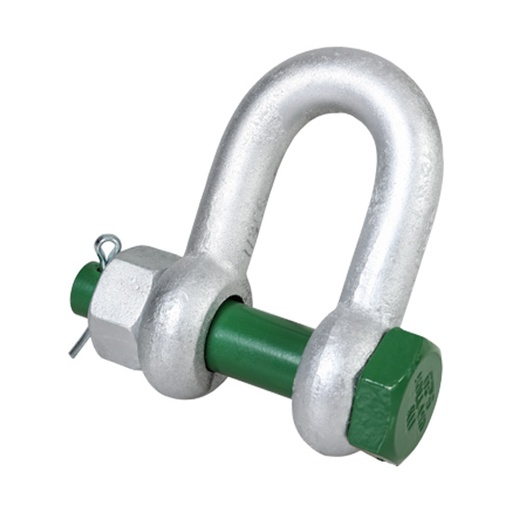

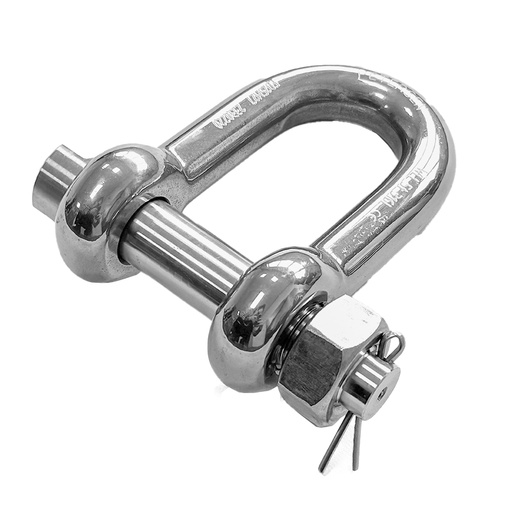

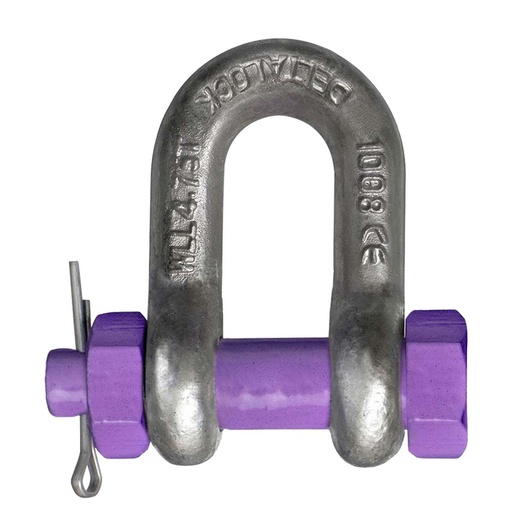

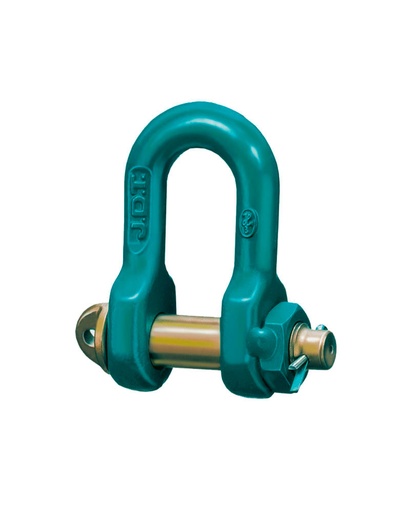

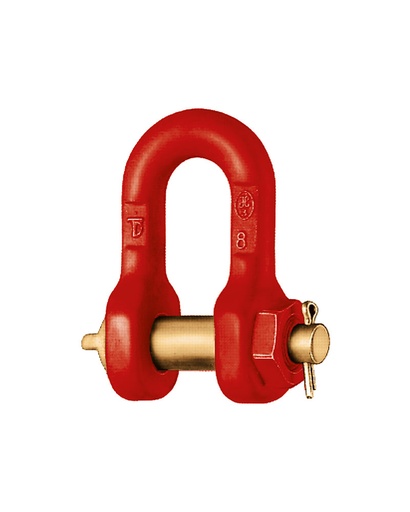

Schäkel gerade

Ein gerader Schäkel ist sinnvoll, wenn die Belastung möglichst geradlinig eingeleitet wird und die Verbindung kompakt bleiben soll. Diese Ausführung wird häufig gewählt, wenn einzelne Verbindungspunkte sauber fluchten und keine breite Aufnahme für mehrere Komponenten benötigt wird. In der Praxis ist diese Bauform oft die passendere Lösung, wenn eine schlanke Verbindung mit klarer Lastlinie gefragt ist.

Zur passenden Unterkategorie: Schäkel gerade

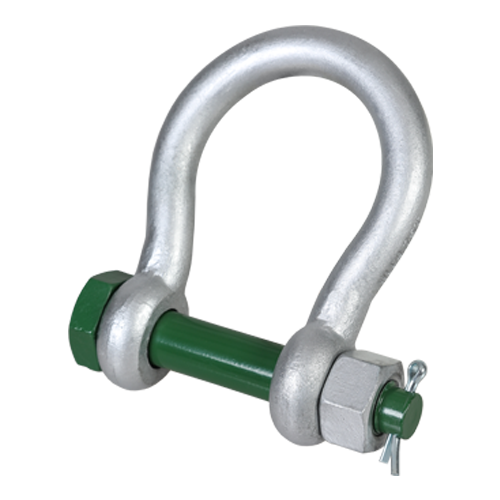

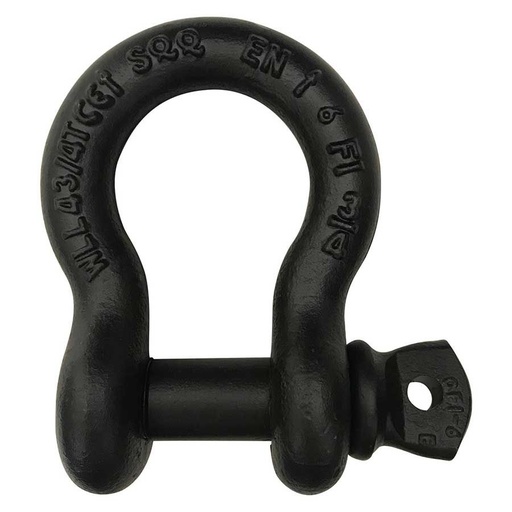

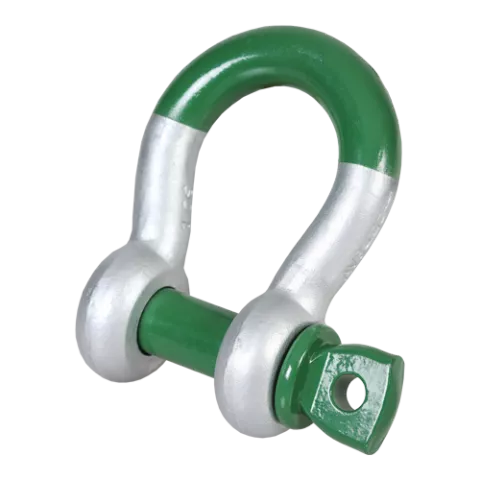

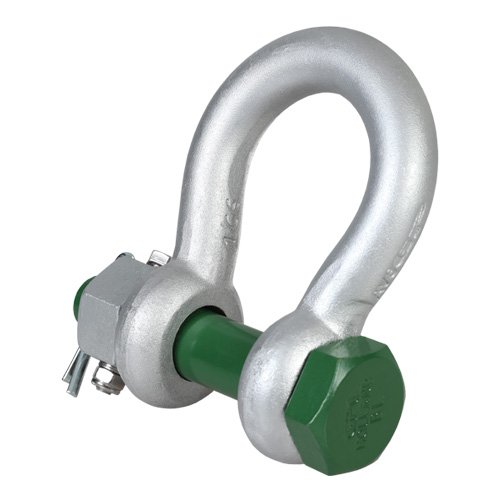

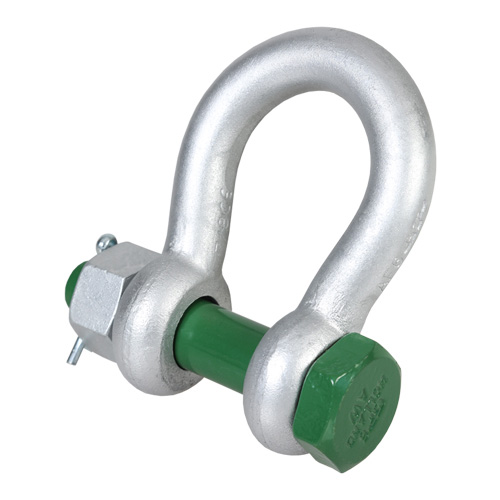

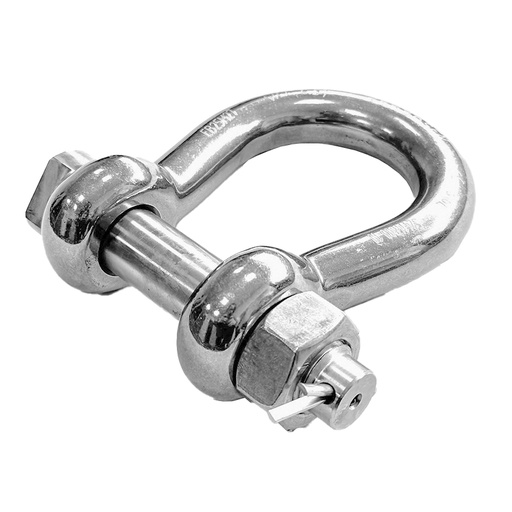

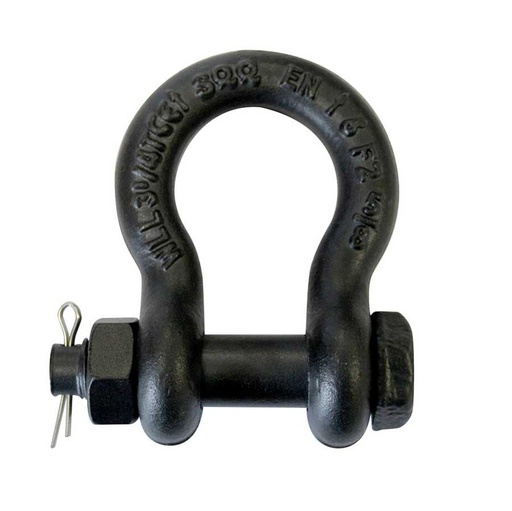

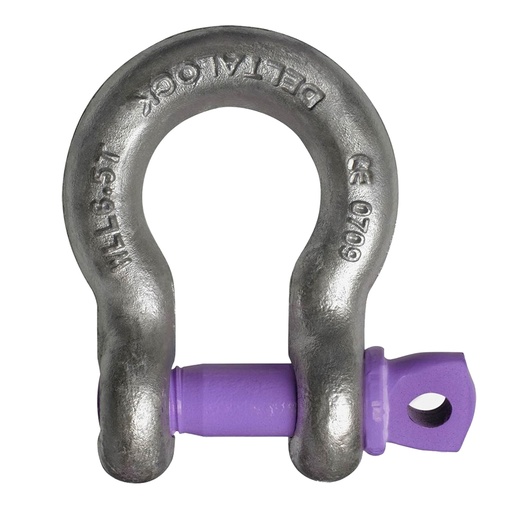

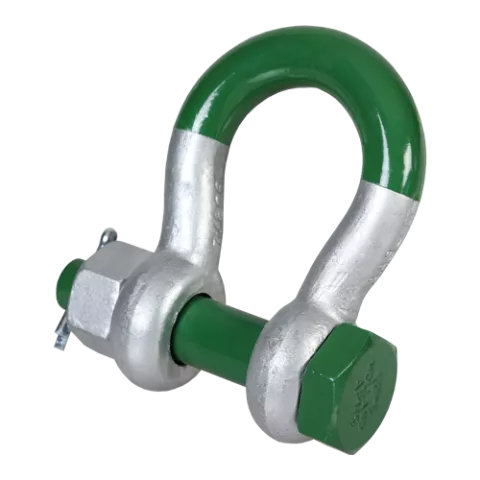

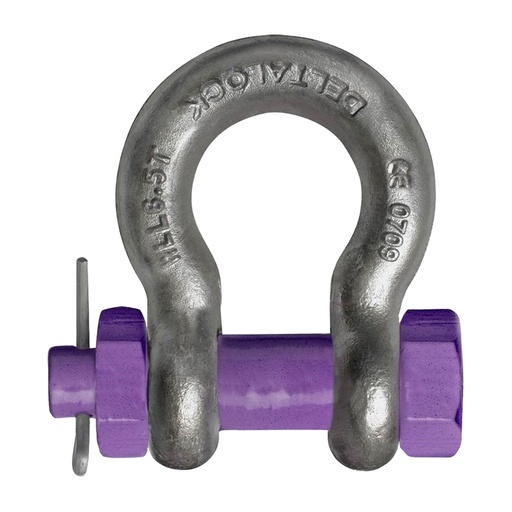

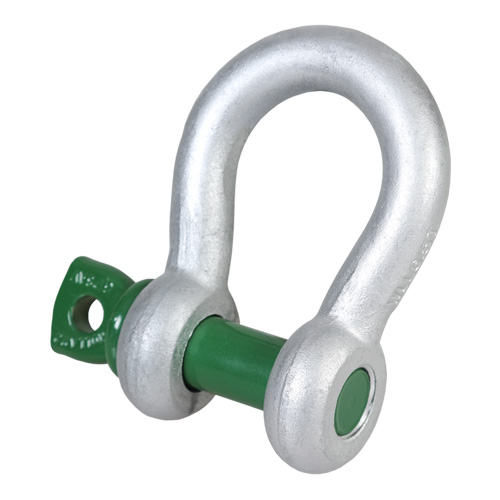

Schäkel geschweift

Ein geschweifter Schäkel bietet mehr Innenraum und ist deshalb oft vorteilhaft, wenn mehrere Anschlagmittel zusammengeführt werden oder die Verbindung geometrisch weniger geradlinig ist. Diese Bauform wird häufig gewählt, wenn mehr Bewegungsfreiheit benötigt wird oder wenn sich die Lastaufnahme konstruktiv nicht so eng führen lässt wie bei einer geraden Ausführung.

Zur passenden Unterkategorie: Schäkel geschweift

Die wichtigsten Entscheidungsfaktoren bei Schäkeln

1. Lastverlauf und Belastungsrichtung

Entscheidend ist hier, wie die Kraft tatsächlich in den Schäkel eingeleitet wird. Wird die Last geradlinig geführt, ist eine gerade Bauform oft naheliegend. Sobald mehrere Stränge, seitlicher Versatz oder eine breitere Auflage ins Spiel kommen, kann eine geschweifte Ausführung konstruktiv besser passen. Gerade bei dieser Anwendung reicht die Tragfähigkeit allein nicht aus. Wenn der reale Lastverlauf von der idealen Zugrichtung abweicht, muss die konkrete Ausführung geprüft werden.

2. Platzverhältnisse am Anschlagpunkt

In der Praxis hängt die Auswahl vor allem davon ab, wie eng oder wie offen die Verbindung gebaut werden muss. Bei begrenztem Bauraum kann ein kompakter Schäkel Vorteile haben. Wenn dagegen mehrere Komponenten aufgenommen werden sollen oder ein größerer Innenraum benötigt wird, ist die geschweifte Form häufig sinnvoller. Vor dem Einsatz sollte geprüft werden, ob Bolzen, Auflageflächen und Öffnungsmaß zur vorhandenen Verbindung passen.

3. Kombination mit Anschlagmitteln und Anschlagpunkten

Schäkel werden selten isoliert eingesetzt. Relevant ist deshalb immer die Kombination mit Rundschlingen, Hebebändern, Anschlagketten, Kettenkomponenten oder vorhandenen Anschlagpunkten. Bei falscher Kombination von Produkt und Anwendung entsteht schnell Scheinsicherheit. Wenn etwa die Auflage ungünstig ist, das Verbindungsteil zu breit baut oder mehrere Komponenten ungeeignet zusammengeführt werden, hilft auch eine ausreichend erscheinende Nennlast nicht weiter. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate relevant sein.

Häufige Fehler bei der Auswahl von Schäkeln

Gerade Ausführung gewählt, obwohl mehr Aufnahmebreite nötig wäre

Ein häufiger Fehler ist die Auswahl einer zu schmalen Bauform, obwohl mehrere Verbindungsteile gemeinsam aufgenommen werden sollen. Das kann zu ungünstiger Lastverteilung oder zu Zwängung im Verbindungspunkt führen. Wenn die Anwendung davon abweicht, ist eine geschweifte Ausführung oft die sinnvollere Lösung.

Geschweifte Ausführung pauschal als universell besser angesehen

Ebenso problematisch ist die Annahme, dass eine größere Bauform automatisch die bessere Wahl sei. Wenn die Last geradlinig und platzsparend geführt werden soll, kann ein gerader Schäkel konstruktiv klarer und sauberer passen. Mehr Innenraum ist nur dann ein Vorteil, wenn die Anwendung ihn tatsächlich benötigt.

Auswahl nur nach Tragfähigkeit

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Nicht berücksichtigt werden dann Anschlagart, Bauraum, tatsächlicher Lastverlauf oder die Form des Gegenstücks. Gerade bei Verbindungen zwischen Anschlagmittel und Anschlagpunkt entscheidet aber oft die Geometrie über die Eignung.

Wann ist eine andere Lösung innerhalb dieses Bereichs sinnvoller?

Wenn bereits feststeht, dass die Verbindung sehr geradlinig, kompakt und mit klarer Lastlinie ausgeführt werden soll, ist meist direkt ein gerader Schäkel die bessere Wahl.

Wenn mehrere Anschlagmittel zusammenlaufen, mehr Innenraum benötigt wird oder die Verbindung konstruktiv breiter ausgeführt werden muss, ist häufig ein geschweifter Schäkel sinnvoller.

Wenn noch nicht klar ist, ob überhaupt ein Schäkel die richtige Produktgruppe ist, hilft der Überblick über die übergeordnete Kategorie Anschlagmittel.

Häufige Fragen vor Kauf oder interner Freigabe

Welche Angaben werden für die richtige Auswahl eines Schäkels benötigt?

Wichtig sind vor allem die gewünschte Verbindungssituation, die Art des Anschlagmittels, die verfügbare Öffnung am Anschlagpunkt, der erwartete Lastverlauf und die Frage, ob eine oder mehrere Komponenten aufgenommen werden müssen. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Wann ist ein gerader Schäkel nicht geeignet?

Nicht geeignet ist diese Ausführung, wenn mehr Innenraum benötigt wird, mehrere Komponenten gemeinsam verbunden werden sollen oder die Last nicht sauber geradlinig geführt werden kann. In solchen Fällen sollte geprüft werden, ob ein geschweifter Schäkel besser passt.

Wann ist ein geschweifter Schäkel nicht automatisch die bessere Wahl?

Wenn die Verbindung kompakt bleiben soll und die Belastung klar geradlinig eingeleitet wird, kann eine geschweifte Ausführung unnötig groß sein. Entscheidend ist nicht die größere Form, sondern die passende Form zur tatsächlichen Anwendung.

Welche Rolle spielt die Kombination mit anderen Komponenten?

Eine große Rolle. Schäkel müssen zur restlichen Verbindung passen, also etwa zu Anschlagketten, Rundschlingen, Hebebändern oder vorhandenen Anschlagpunkten. Für diese Anwendung muss die konkrete Ausführung geprüft werden, insbesondere wenn unterschiedliche Komponenten kombiniert werden.

Schäkel passend auswählen lassen

Schäkel sind dann die richtige Lösung, wenn eine belastbare Verbindung zwischen Anschlagmittel und Anschlagpunkt benötigt wird. Für die Auswahl innerhalb dieser Kategorie ist vor allem entscheidend, ob eine gerade oder geschweifte Bauform zur realen Anwendung passt. Maßgeblich sind Lastverlauf, Platzverhältnisse und die Kombination mit weiteren Komponenten. Sind Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
