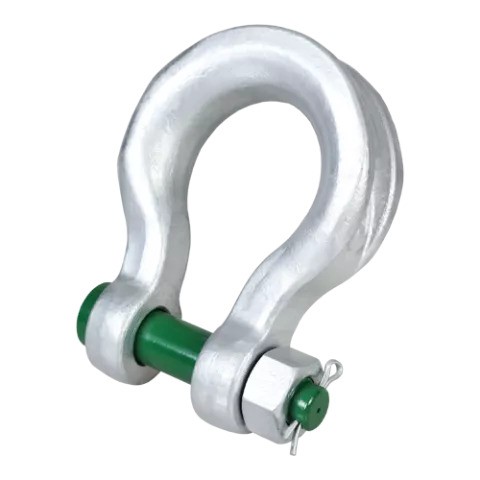

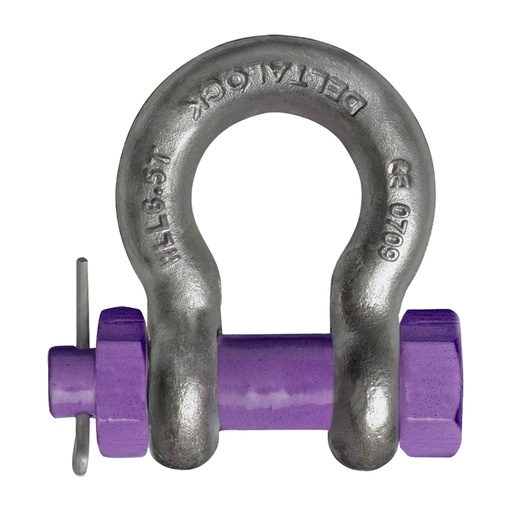

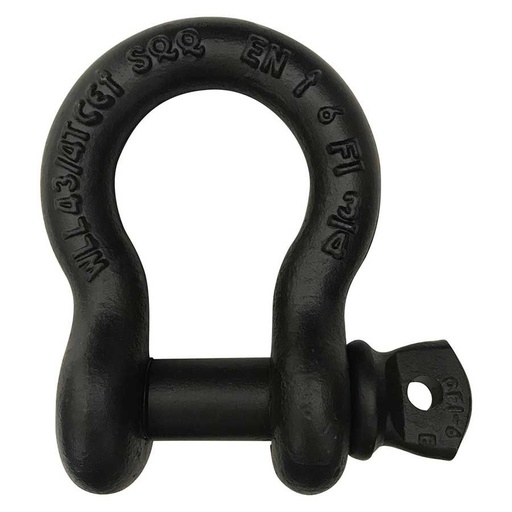

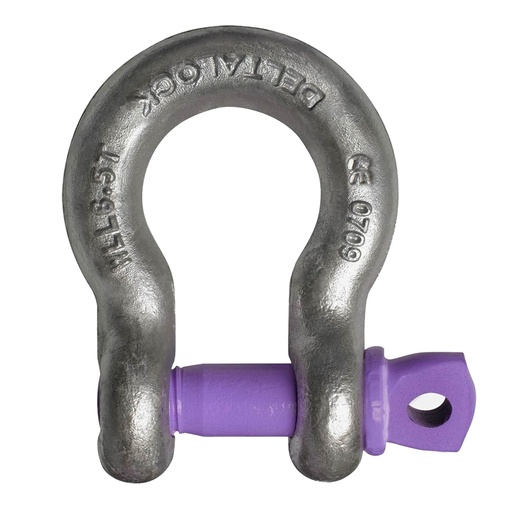

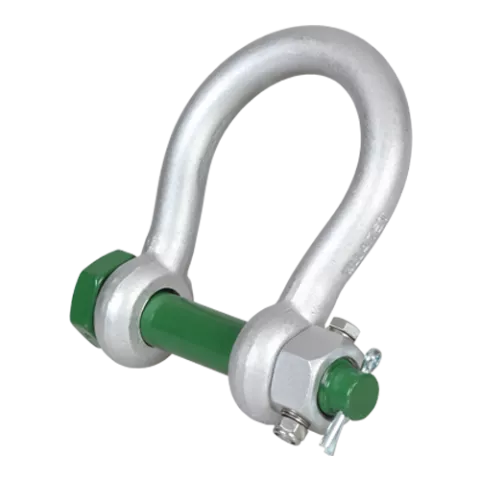

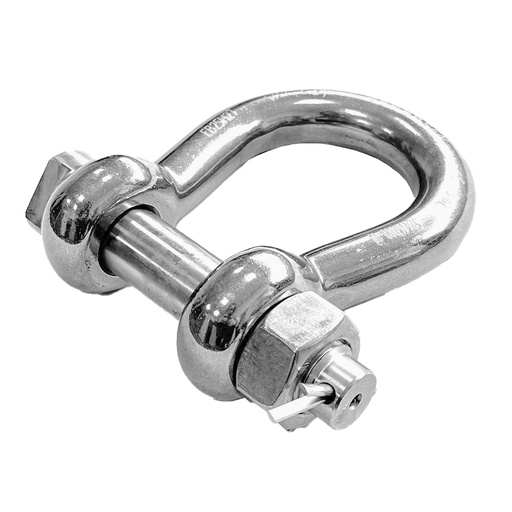

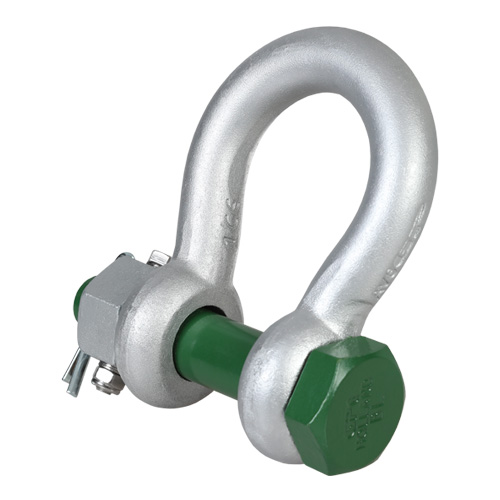

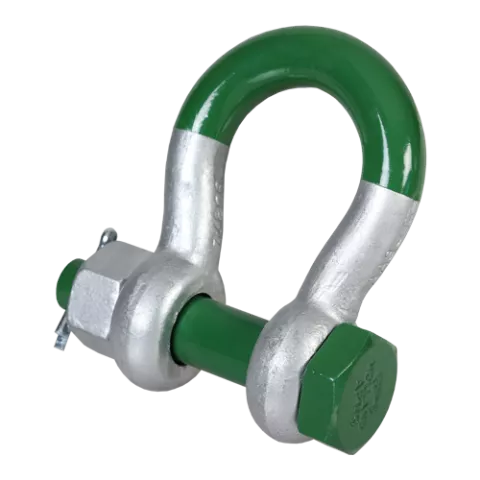

Schäkel Geschweift

Schäkel geschweift für Anschlagmittel richtig auswählen

Ein geschweifter Schäkel wird eingesetzt, wenn Anschlagmittel nicht rein geradlinig laufen oder wenn in der Verbindung mehr Beweglichkeit und Platz benötigt wird als bei einer geraden Bauform. Entscheidend ist dabei nicht nur die Tragfähigkeit, sondern vor allem die tatsächliche Belastungsrichtung, die Passung zum Anschlagpunkt und die Frage, ob ein oder mehrere Anschlagmittel aufgenommen werden sollen. In der Praxis entstehen Auswahlfehler häufig dann, wenn geschweifte und gerade Schäkel als austauschbar behandelt werden. Genau hier lohnt sich die saubere Abgrenzung, damit Anschlagmittel, Lastaufnahmepunkt und Verbindungselement technisch zusammenpassen.

Wann ein Schäkel geschweift die passende Ausführung ist

Ein Schäkel geschweift ist vor allem dann sinnvoll, wenn die Verbindung nicht ausschließlich in einer engen, geradlinigen Linie erfolgt. Die geschweifte Form bietet mehr Raum im Bogen und ist deshalb häufig die bessere Wahl, wenn:

• mehrere Anschlagmittel an einem Verbindungspunkt zusammenkommen,
• die Auflage- und Bewegungsverhältnisse etwas großzügiger sein müssen,
• die Lastaufnahme konstruktiv mehr Platz im Schäkelbogen verlangt,
• eine gerade Bauform am Anschlagpunkt zu knapp oder ungünstig ausfällt.

Entscheidend ist hier, ob die konkrete Anwendung die Bauform wirklich benötigt. Wer nur nach Nennlast auswählt, übersieht oft, dass die Geometrie der Verbindung in der Praxis mindestens genauso wichtig ist wie die reine Größenklasse.

Entscheidungshilfe: geschweifter oder gerader Schäkel?

Innerhalb der Produktgruppe Schäkel ist die wichtigste Auswahlfrage meist die Bauform.

• Schäkel geschweift: sinnvoll, wenn mehr Platz im Bogen benötigt wird oder wenn die Verbindung konstruktiv nicht ideal in einer engen geraden Linie läuft.
• Schäkel gerade: sinnvoll, wenn eine eher geradlinige Belastung vorliegt und die schmalere Bauform besser zum Anschlagpunkt passt.

Eine andere Lösung kann sinnvoller sein, wenn nicht der Schäkel selbst das eigentliche Problem ist, sondern das Anschlagmittel zur Last nicht passt. Bei empfindlichen Oberflächen oder flexiblen Anschlagarten können je nach Anwendung auch Hebebänder oder Rundschlingen technisch besser geeignet sein. Wenn es dagegen um die Verbindung innerhalb von Anschlagketten geht, sind häufig passende Verbindungsglieder die sauberere Lösung.

Diese drei Faktoren bestimmen die Auswahl

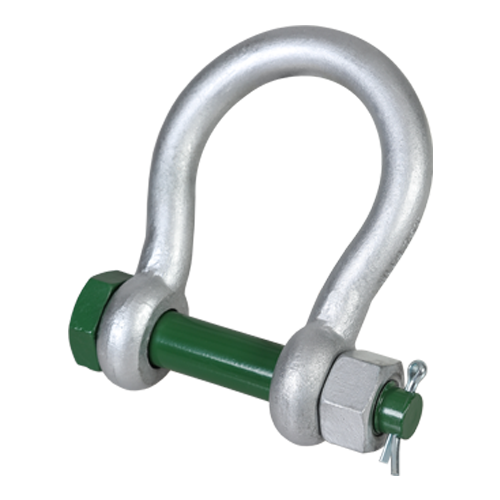

1. Bauform und nutzbarer Innenraum

Bei einem geschweiften Schäkel ist der größere nutzbare Raum im Bogen oft der eigentliche Grund für die Auswahl. Vor dem Kauf sollte geprüft werden, ob das anzuschlagende Bauteil, die Öse oder das verwendete Anschlagmittel im Schäkel ausreichend Platz hat, ohne ungünstig zu verkanten oder seitlich anzuliegen.

In der Praxis hängt die Auswahl vor allem davon ab, ob die Verbindung unter Last frei arbeiten kann. Ist die Passung zu eng, entstehen schnell ungünstige Krafteinleitungen oder Reibstellen.

2. Belastungsrichtung und tatsächliche Anschlagsituation

Geschweifte Schäkel werden oft gewählt, weil die Anschlagsituation nicht ideal geradlinig ist. Trotzdem darf die Belastungsrichtung nicht pauschal als unkritisch betrachtet werden. Für diese Anwendung muss die konkrete Ausführung geprüft werden. Gerade bei seitlicher Belastung, bei mehreren Anschlagmitteln oder bei wechselnden Lastverläufen sollte nicht allein von der Bauform auf die Eignung geschlossen werden.

Wenn die Anwendung davon abweicht, ist eine andere Lösung sinnvoller oder die konkrete Freigabe laut Herstellerangaben zu prüfen.

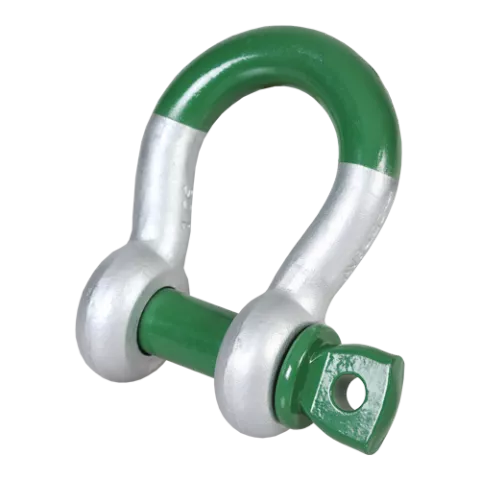

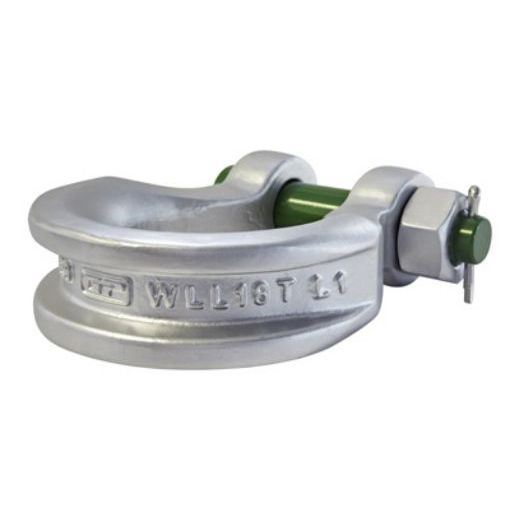

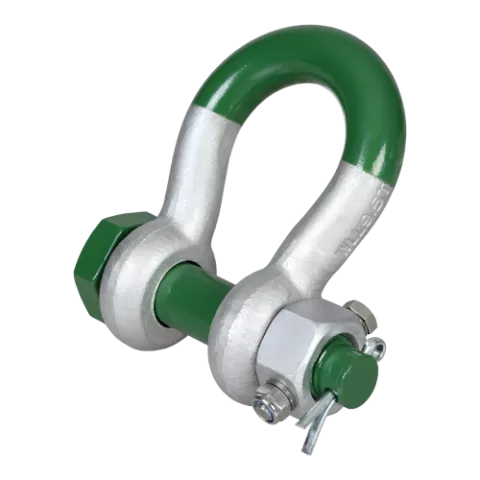

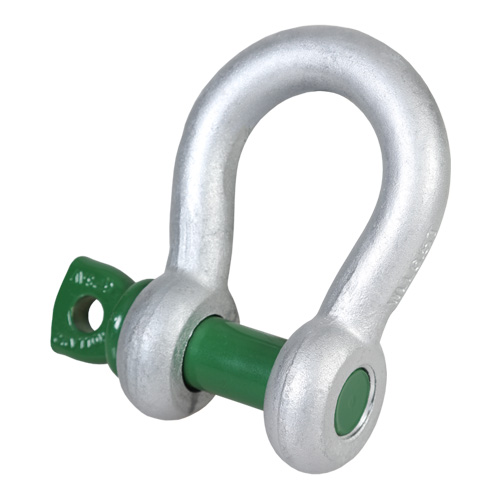

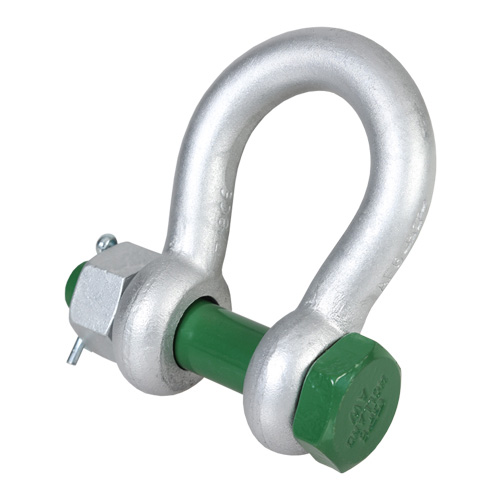

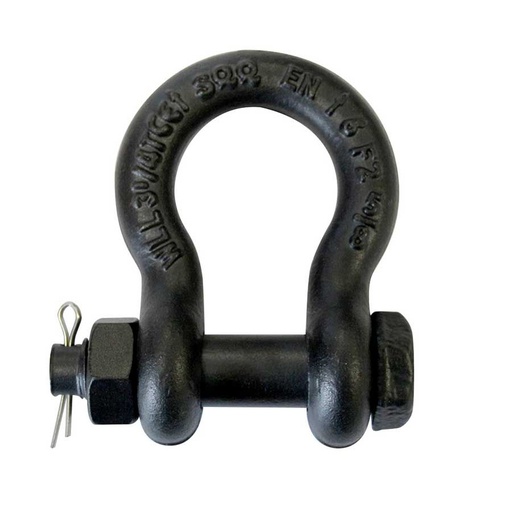

3. Bolzenart und Sicherung im Arbeitsalltag

Für die technische Auswahl ist auch relevant, wie der Schäkel geschlossen und im Betrieb gesichert wird. Je nach Ausführung kommen unterschiedliche Bolzen- oder Sicherungsarten in Betracht. Entscheidend ist, ob die Verbindung häufig montiert wird, ob sie sich durch Bewegung lösen könnte und ob die Anwendung eine eindeutig gesicherte Ausführung verlangt.

Gerade in Arbeitsbereichen mit wiederholtem Anschlagen oder wechselnden Lasten sollte geprüft werden, welche Bauart prozesssicher zur Nutzung passt.

Welche Angaben vor der Auswahl vorliegen sollten

Wenn ein geschweifter Schäkel technisch sauber ausgewählt werden soll, sollten mindestens diese Punkte bekannt sein:

• Art des Anschlagmittels und Anzahl der angeschlossenen Stränge,
• Form und Abmessung des Anschlagpunkts oder der einzuhängenden Öse,
• erforderliche Tragfähigkeit laut Anwendung,
• Belastungsrichtung in der Praxis und mögliche Schräg- oder Seitenkräfte,
• Nutzungsfrequenz und Umgebungsbedingungen,
• ob eine lösbare Standardverbindung oder eine speziell abgestimmte Lösung benötigt wird.

Fehlen diese Angaben, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Häufige Fehler in der Praxis

Geschweifte und gerade Schäkel als gleichwertig behandeln

Ein häufiger Fehler ist die Annahme, dass nur die Tragfähigkeit zählt und die Bauform zweitrangig ist. Tatsächlich beeinflusst die Form direkt, wie das Anschlagmittel im Schäkel liegt und wie die Last eingeleitet wird. Eine unpassende Bauform kann zu ungünstiger Auflage, Verkanten oder unnötigem Verschleiß führen.

Zu wenig Beachtung für die Verbindung zum Anschlagmittel

Gerade bei textilen Anschlagmitteln oder bei mehreren Verbindungselementen wird oft nur geprüft, ob „es mechanisch irgendwie passt“. Das reicht nicht aus. Entscheidend ist, ob die Verbindung auch unter Last sauber läuft und ob das eingesetzte Element für diese Kombination geeignet ist. Bei falscher Kombination von Produkt und Anwendung entsteht schnell Scheinsicherheit.

Seitenkräfte oder wechselnde Lastverläufe nicht gesondert prüfen

Gerade bei dieser Anwendung reicht die Nennlast allein nicht aus. Wenn Lasten pendeln, sich beim Heben drehen oder mehrere Anschlagmittel nicht gleichmäßig laufen, muss die konkrete Eignung der Ausführung geprüft werden. Pauschale Aussagen wären hier technisch nicht belastbar.

Wann eine andere Lösung besser passt

Nicht geeignet ist diese Ausführung, wenn eine sehr kompakte, enge und klar geradlinige Verbindung gefordert ist. Dann kann ein Schäkel gerade die passendere Bauform sein.

Wenn die Lastoberfläche empfindlich ist oder das Anschlagmittel flexibel um die Last geführt werden muss, sind je nach Einsatzfall Hebebänder oder Rundschlingen oft die bessere Wahl. Bei Kettenanwendungen, bei denen vor allem Komponenten innerhalb der Kette verbunden werden sollen, können Verbindungsglieder technisch näher an der eigentlichen Aufgabe liegen.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Wesentlich sind Tragfähigkeit der Anwendung, Bauform des Anschlagpunkts, Art und Anzahl der angeschlagenen Elemente, verfügbare Platzverhältnisse sowie die tatsächliche Belastungsrichtung. Ohne diese Angaben lässt sich nicht sicher beurteilen, welche Größe und Bauform sinnvoll ist.

Wann ist ein Schäkel geschweift nicht die richtige Wahl?

Wenn die Verbindung eng, geradlinig und konstruktiv klar geführt ist, kann eine gerade Ausführung besser passen. Auch dann, wenn nicht der Schäkel, sondern das Anschlagmittel selbst die eigentliche Auswahlfrage ist, sollte zuerst die passende Produktgruppe geprüft werden.

Welche Rolle spielt die Einsatzumgebung?

Die Einsatzumgebung beeinflusst unter anderem Verschleiß, Korrosion und die Dauerhaltbarkeit der Verbindung. Harte Aussagen zur Eignung für Feuchtigkeit, Außenbereich oder aggressive Umgebungen sollten immer auf die konkrete Ausführung und die Herstellerangaben bezogen werden.

Was passiert, wenn die Tragfähigkeit zu knapp gewählt wird?

Eine zu knappe Auslegung reduziert die Sicherheitsreserve im realen Betrieb. Problematisch wird das besonders dann, wenn zusätzliche Einflüsse wie ungünstige Belastungsrichtung, Bewegung der Last oder ungleichmäßige Krafteinleitung hinzukommen. Deshalb sollte die Auswahl nie nur auf eine rechnerische Mindestanforderung reduziert werden.

Beratung zur passenden Ausführung

Ein Schäkel geschweift ist die richtige Produktkategorie, wenn in der Verbindung mehr Platz, mehr Beweglichkeit oder eine passendere Geometrie als bei einer geraden Bauform benötigt wird. Entscheidend sind nicht nur Tragfähigkeit und Größe, sondern vor allem Belastungsrichtung, Passung zum Anschlagpunkt und die Kombination mit dem eingesetzten Anschlagmittel.

Sind Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
