Ringmuttern

Ringmuttern als Anschlagpunkte richtig auswählen

Ringmuttern werden eingesetzt, wenn Lasten über ein Gewinde aufgenommen, gehoben oder positioniert werden sollen und ein geeigneter Anschlagpunkt direkt am Bauteil vorgesehen ist. Entscheidend ist dabei nicht nur die Nenngröße des Gewindes. In der Praxis hängt die Auswahl vor allem davon ab, ob die Last axial oder mit abweichender Zugrichtung aufgenommen wird, wie häufig der Anschlagpunkt genutzt wird und ob eine feste, drehbare oder korrosionsbeständige Ausführung benötigt wird. Bei falscher Auswahl entstehen typische Risiken: ungeeignete Lastrichtung, zu geringe Einschraubtiefe, ungeeigneter Werkstoff oder eine Ausführung, die nicht zur realen Bewegung der Last passt.

Welche Ringmuttern innerhalb dieser Kategorie sinnvoll sind

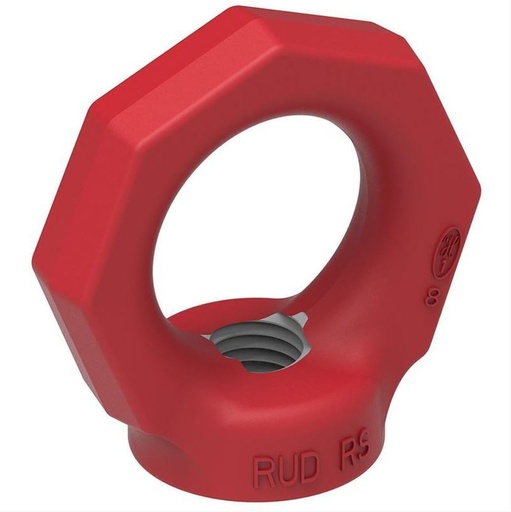

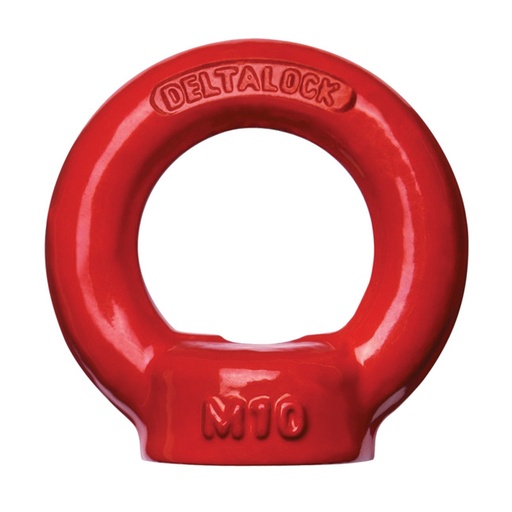

Innerhalb der Kategorie Ringmuttern kommt es vor allem auf die Bauart und den Einsatzfall an. Wenn die Lastaufnahme klar definiert ist und der Anschlagpunkt in einer festen Position genutzt wird, kommen meist Ringmuttern fest in Betracht. Diese Auswahl ist vor allem dann naheliegend, wenn der Anschlagpunkt konstruktiv eindeutig ausgerichtet werden kann und keine laufende Anpassung an wechselnde Zugrichtungen erforderlich ist.

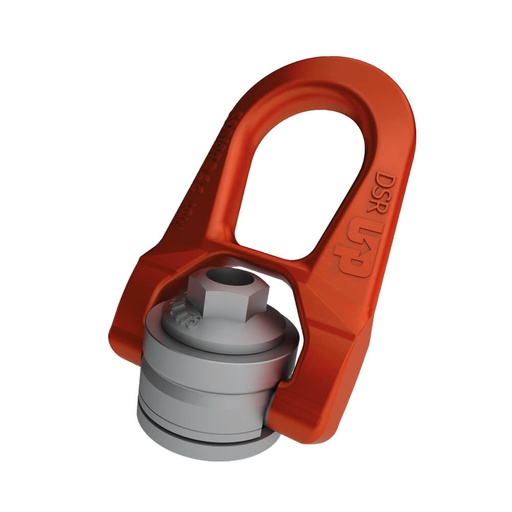

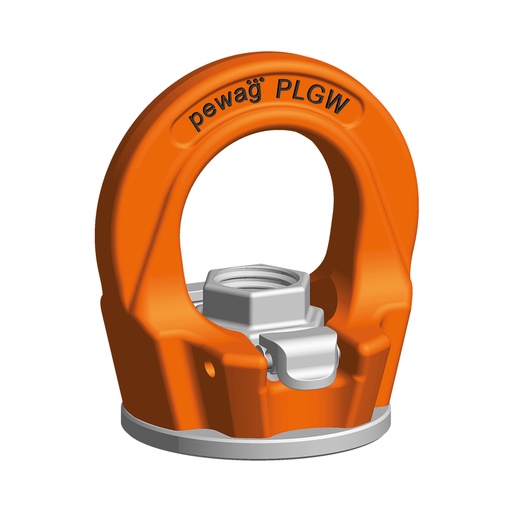

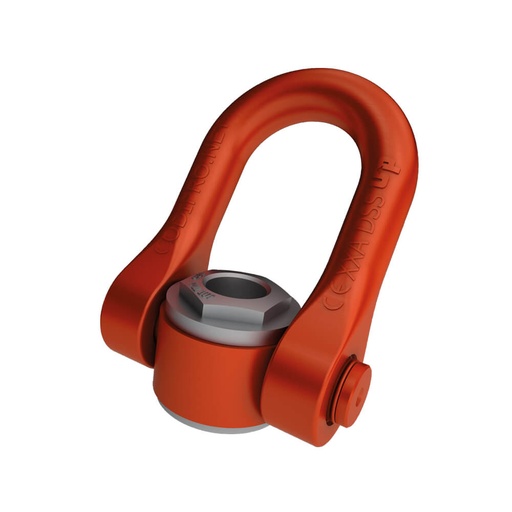

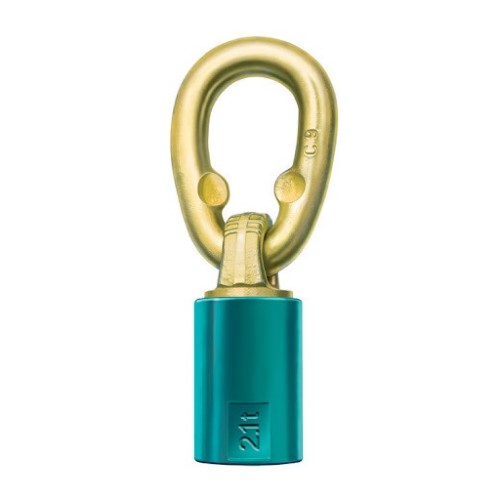

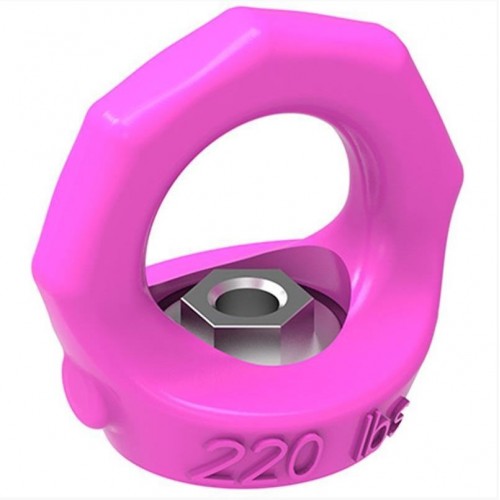

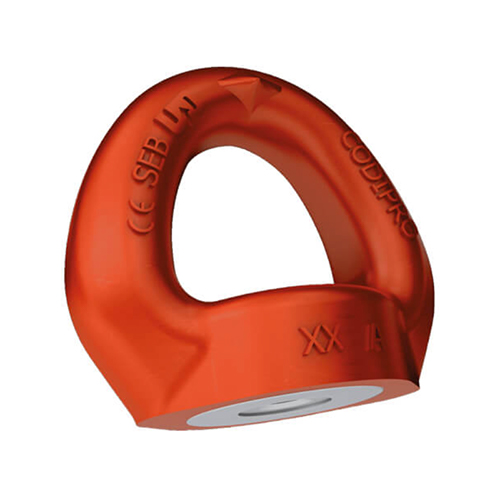

Eine drehbare Ringmutter ist sinnvoll, wenn sich die Zugrichtung im Einsatz verändert oder die Last beim Anheben ausgerichtet werden muss. Sie hilft dabei, den Anschlagpunkt besser an die tatsächliche Belastungsrichtung anzupassen. Das ist besonders wichtig, wenn Lasten nicht immer in derselben Position aufgenommen werden oder wenn bei Montage- und Handhabungsvorgängen Bewegung in das System kommt.

Wenn zusätzlich eine klappbare Bauform gefordert ist, etwa um überstehende Teile zu reduzieren oder den Anschlagpunkt im Ruhezustand kompakter zu halten, ist eine drehbare und klappbare Ringmutter die passendere Unterkategorie. Diese Ausführung wird häufig dort betrachtet, wo Bauteile eng gepackt, transportiert oder zwischengelagert werden und hervorstehende Elemente stören würden.

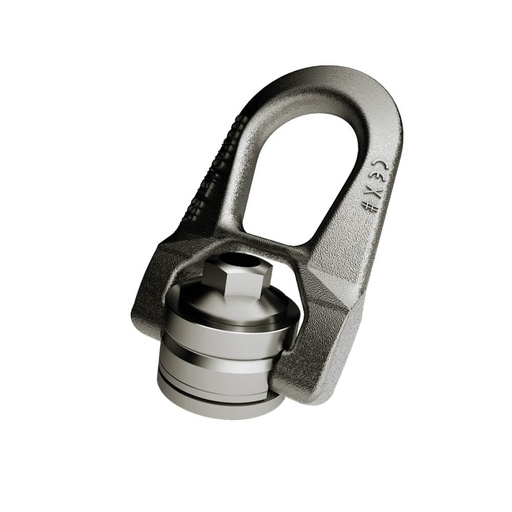

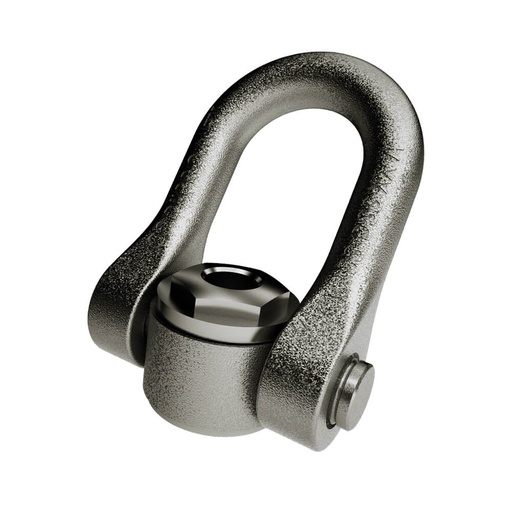

Für feuchte, korrosive oder hygienisch sensible Umgebungen kann eine Ringmutter aus Edelstahl sinnvoller sein. Entscheidend ist hier jedoch nicht nur das Material selbst, sondern die konkrete chemische und mechanische Beanspruchung. Gerade bei Außenanwendungen oder in Bereichen mit Reinigungsmedien sollte geprüft werden, welche Ausführung laut Herstellerangaben für die tatsächliche Umgebung geeignet ist.

Die wichtigsten Entscheidungsfaktoren bei Ringmuttern

Für die technische Auswahl sind vor allem diese Angaben relevant:

• Belastungsrichtung: Wird die Last axial aufgenommen oder treten seitliche bzw. wechselnde Zugrichtungen auf? Feste Ringmuttern und Ringmuttern nach DIN 582 dürfen nicht pauschal so behandelt werden, als seien sie für jede Belastungsrichtung gleich geeignet.
• Einschraubtiefe und Anschlussgewinde: Gewindegröße allein reicht nicht aus. Entscheidend ist auch, ob die verfügbare Gewindelänge, das Gegengewinde und der Werkstoff des Bauteils zur geplanten Belastung passen.
• Montagefläche und Bauteil: Der Anschlagpunkt kann nur dann zuverlässig arbeiten, wenn das tragende Bauteil die Lastaufnahme konstruktiv zulässt. Dünnwandige, beschädigte oder ungeeignete Grundkörper sind ein typisches Ausschlusskriterium.
• Nutzungshäufigkeit: Für gelegentliche Hebevorgänge kann eine andere Lösung ausreichend sein als für wiederkehrende Montageprozesse mit wechselnder Anschlagrichtung.
• Einsatzumgebung: Feuchtigkeit, Korrosion, Verschmutzung oder Reinigungsmedien beeinflussen die sinnvolle Materialwahl und die Dauerhaltbarkeit.
• Dokumentationsbedarf: In vielen Betrieben sind Herstellerangaben, Prüfhinweise und eindeutige Zuordnung des Anschlagpunkts für interne Freigaben wichtig.

Technische Auswahlkriterien praxisnah erklärt

1. Feste oder bewegliche Ausführung?
Gerade bei Ringmuttern wird die Auswahl häufig zu stark auf das Gewinde reduziert. Das reicht nicht aus. Wenn die Last nicht immer exakt in einer Richtung zieht, sollte geprüft werden, ob eine drehbare Ausführung die realen Einsatzbedingungen besser abbildet. Eine feste Ringmutter ist nicht automatisch die richtige Wahl, nur weil sie mechanisch montierbar ist.

2. Ringmutter nach DIN 582 oder anwendungsspezifische Ausführung?
Ringmuttern nach DIN 582 sind als klassische Ausführung relevant, wenn diese Bauart zur Anwendung passt. In der Praxis muss aber geprüft werden, ob eine starre Standardlösung ausreicht oder ob ein moderner Anschlagpunkt mit drehbarer Lagerung sinnvoller ist. Entscheidend ist hier die tatsächliche Lastaufnahme, nicht nur die Verfügbarkeit eines Gewindes.

3. Gewinde und Einschraubtiefe
Bei falscher Dimensionierung kann ein formal passendes Gewinde trügerische Sicherheit erzeugen. Vor dem Einsatz sollte geprüft werden, ob die vorhandene Gewindetiefe, die Qualität des Gegengewindes und die Montagefläche für diese Anwendung geeignet sind. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

4. Material und Umgebung
Eine Ringmutter aus Edelstahl ist nicht pauschal die bessere Lösung. Sie ist dann sinnvoll, wenn Korrosion, Feuchtigkeit oder hygienische Anforderungen das erfordern. Bei mechanisch anspruchsvollen Anwendungen, wechselnden Medien oder Außenbereichen sollte die Eignung der konkreten Ausführung geprüft werden.

Häufige Fehler bei der Auswahl von Ringmuttern

• Seitliche Belastung unterschätzen: Ein häufiger Fehler ist die Annahme, dass jede Ringmutter unabhängig von der Zugrichtung gleich belastbar ist. Gerade bei abweichender Belastungsrichtung muss die konkrete Ausführung geprüft werden.
• Gewindegröße mit Eignung verwechseln: Dass eine Ringmutter auf ein Gewinde passt, sagt noch nichts über die Eignung als Anschlagpunkt aus. Werkstoff, Einschraubtiefe und Bauteilgeometrie sind mitentscheidend.
• Drehbare und feste Ausführungen verwechseln: In Montageprozessen mit wechselnder Zugrichtung führt diese Verwechslung schnell zu Fehlanwendungen.
• Montageangaben ignorieren: Gerade bei Anschlagpunkten reichen sichtbare Passung und handfeste Montage nicht aus. Herstellerangaben und Prüfhinweise sind für die interne Beurteilung oft wesentlich.

Wann eine andere Lösung besser passt

Nicht geeignet ist eine Ringmutter, wenn kein belastbares Gegengewinde vorhanden ist oder wenn der Anschlagpunkt nicht sicher in das Bauteil eingebracht werden kann. In solchen Fällen sollte geprüft werden, ob andere Anschlagpunkte sinnvoller sind.

Wenn statt eines Innengewindes ein Außengewinde am Bauteil vorgesehen ist, sind häufig Ringschrauben die logischere Lösung. Für einfache, starre Ausführungen kann dabei die Unterkategorie Ringschrauben fest relevant sein.

Wenn ein Anschlagpunkt dauerhaft am Bauteil angebracht werden soll und keine schraubbare Lösung gewünscht ist, können je nach Konstruktion auch Anschweißösen oder andere anwendungsspezifische Anschlagpunkte besser passen. Entscheidend ist hier, wie der Lastpfad konstruktiv gelöst werden soll und ob eine demontierbare oder dauerhafte Verbindung gefordert ist.

Häufige Fragen vor Kauf oder interner Freigabe

Welche Angaben werden für die richtige Auslegung einer Ringmutter benötigt?
Mindestens geklärt werden sollten Gewindegröße, verfügbare Einschraubtiefe, Werkstoff und Zustand des Bauteils, erwartete Belastungsrichtung, Nutzungshäufigkeit und Einsatzumgebung. Ohne diese Angaben ist eine belastbare Auswahl kaum möglich.

Wann ist eine feste Ringmutter nicht geeignet?
Wenn die Zugrichtung im Einsatz wechselt, wenn die Last nicht kontrolliert axial aufgenommen wird oder wenn eine Ausrichtung des Anschlagpunkts erforderlich ist, sollte eine drehbare Ausführung geprüft werden.

Kann eine Ringmutter im Außenbereich eingesetzt werden?
Das hängt von Werkstoff, Korrosionsbelastung und konkreter Ausführung ab. Für Außenbereiche oder feuchte Umgebungen ist häufig eine Ausführung aus Edelstahl naheliegend, die Eignung muss jedoch anhand der tatsächlichen Einsatzbedingungen geprüft werden.

Welche Rolle spielen DIN 582 und Herstellerangaben?
DIN 582 ist bei klassischen Ringmuttern fachlich relevant. Für die tatsächliche Auswahl reicht die Normbezeichnung allein aber nicht aus. Entscheidend ist, ob die konkrete Ausführung laut Herstellerangaben zur vorgesehenen Belastungsrichtung, Montage und Anwendung passt.

Beratung zur passenden Ringmutter

Ringmuttern sind als Anschlagpunkte sinnvoll, wenn Gewindeanschluss, Bauteil und Belastungsrichtung technisch zusammenpassen. Entscheidend sind nicht nur Gewinde und Baugröße, sondern auch Lastaufnahme, Einschraubtiefe, Umgebung und die Frage, ob eine feste, drehbare oder korrosionsbeständige Ausführung gebraucht wird. Sind diese Punkte noch nicht eindeutig oder weicht die Anwendung von der Standardmontage ab, sollte die Auswahl vorab geprüft werden. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
