Verschiedene Glieder

Verschiedene Glieder für Anschlagketten richtig auswählen

Verschiedene Glieder für Anschlagketten werden oft dann benötigt, wenn eine Standardausführung eines Kettengehänges für die konkrete Anwendung nicht ausreicht oder einzelne Verbindungen gezielt angepasst werden müssen. Entscheidend ist hier nicht nur die grundsätzliche Passform, sondern vor allem die Funktion des jeweiligen Bauteils im Gesamtsystem. Bei falscher Auswahl können Anschlagketten unnötig schwer werden, sich ungünstig einhängen lassen oder in der Praxis nicht sauber mit Aufhängeglied, Haken und Kette zusammenarbeiten. Gerade bei Verbindungsgliedern, Aufhängegliedern oder Ausführungen mit Verkürzungshaken sollte deshalb vorab geprüft werden, welche Kettenkomponenten miteinander kombiniert werden und ob die konkrete Ausführung laut Herstellerangaben für diese Anwendung vorgesehen ist.

Entscheidungshilfe: Welche Glieder passen zu Ihrer Anwendung?

Innerhalb der Produktgruppe Glieder kommt es vor allem darauf an, welche Aufgabe das Bauteil im Kettengehänge übernehmen soll. In der Praxis lassen sich drei typische Auswahlrichtungen unterscheiden:

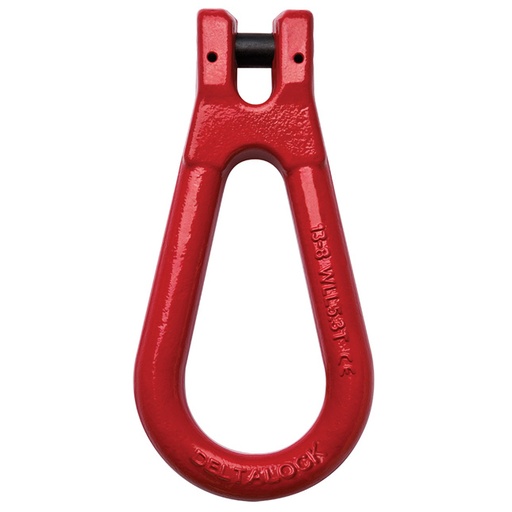

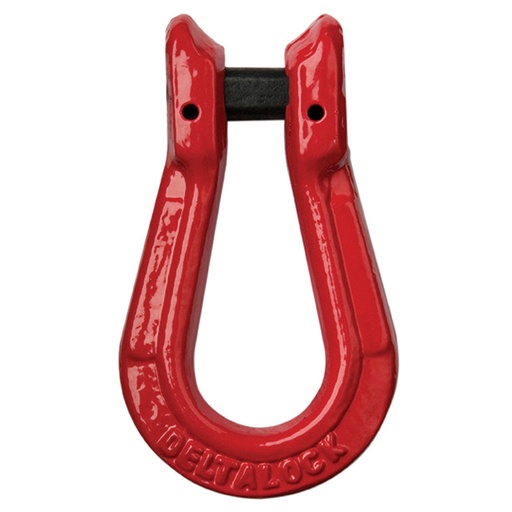

• Aufhängeglied: sinnvoll, wenn das Kettengehänge sauber am Kranhaken oder an einer übergeordneten Aufhängung aufgenommen werden soll. Das Aufhängeglied bildet den oberen Anschlusspunkt des Gehänges und beeinflusst unter anderem Einhängbarkeit, Beweglichkeit und die saubere Aufnahme mehrerer Stränge.
• Aufhängeglied mit Verkürzungshaken: geeignet, wenn Stranglängen im Einsatz angepasst werden müssen, etwa bei außermittigem Lastschwerpunkt oder wenn eine Last nicht an allen Punkten gleich hoch angeschlagen werden kann. Diese Ausführung ist nur dann sinnvoll, wenn die Verkürzung konstruktiv zur Kette und zur vorgesehenen Anschlagart passt.

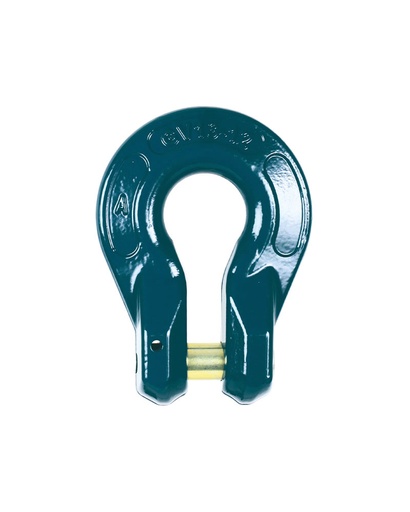

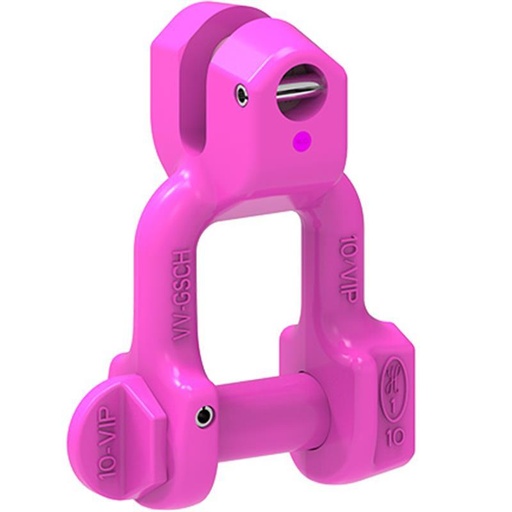

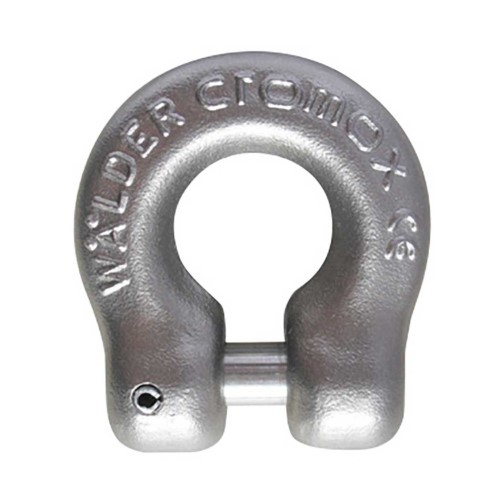

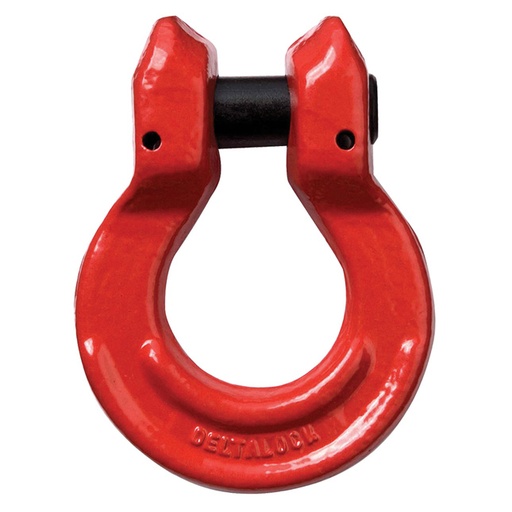

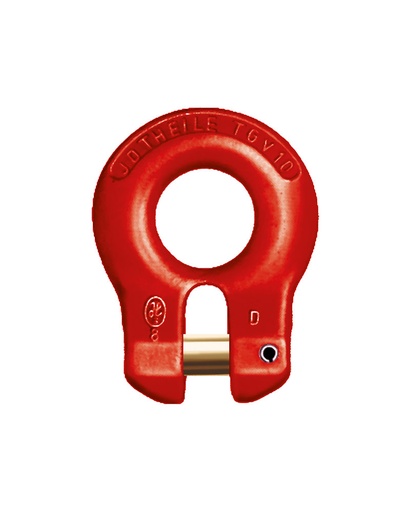

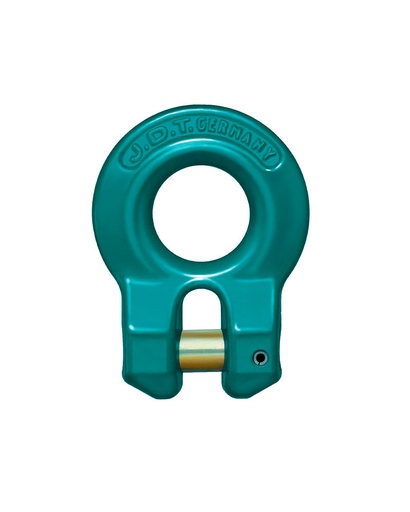

• Verbindungsglied: passend, wenn einzelne Kettenkomponenten sicher miteinander verbunden werden sollen, etwa Kette mit Haken oder Kette mit weiterem Bauteil. Hier ist vor allem die Kompatibilität der Bauteile entscheidend.

Wenn noch nicht klar ist, ob Sie ein oberes Anschlusselement oder ein verbindendes Zwischenbauteil benötigen, hilft der Blick auf den Aufbau des Kettengehänges. Eine gute Orientierung bieten die Kategorien Aufhängeglieder, Aufhängeglieder mit Verkürzungshaken und Verbindungsglieder.

Technische Auswahlkriterien bei Gliedern für Anschlagketten

In der Praxis hängt die Auswahl vor allem von diesen Punkten ab:

1. Funktion im Kettengehänge

Der wichtigste Punkt ist die Frage, welche Rolle das Glied im System übernimmt. Ein Aufhängeglied sitzt an einer anderen Position und hat andere Anforderungen als ein Verbindungsglied. Wer diese Bauteile nur nach Form oder Größe auswählt, riskiert eine technisch ungeeignete Kombination. Vor dem Einsatz sollte deshalb geprüft werden, ob das Glied als oberer Anschlusspunkt, als Verbindungselement oder als Verkürzungslösung eingesetzt werden soll.

2. Kompatibilität mit Kettennenngröße und Bauteilen

Gerade bei Anschlagketten reicht es nicht aus, wenn Komponenten mechanisch irgendwie zusammenpassen. Entscheidend ist, ob Kette, Aufhängeglied, Verbindungsglied und Haken in ihrer konkreten Ausführung aufeinander abgestimmt sind. Bei falscher Kombination kann es zu ungünstiger Kraftübertragung, eingeschränkter Beweglichkeit oder vorzeitigem Verschleiß kommen. Wenn Angaben zu Kettennenndicke, Güteklasse oder Herstellerzuordnung fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

3. Bauform und Einbausituation

Die Bauform beeinflusst, wie sich das Glied montieren, bewegen und unter Last ausrichten kann. Ein zu knapp gewähltes Aufhängeglied kann am Kranhaken ungünstig anliegen. Ein ungeeignetes Verbindungsglied kann Verdrehungen fördern oder den Anschluss anderer Komponenten erschweren. Besonders relevant ist das bei mehrsträngigen Anschlagketten, bei denen Lastverteilung, Beweglichkeit und die Anordnung am Aufhängeglied zusammenspielen.

4. Verkürzungsbedarf in der Anwendung

Wenn Lasten nicht symmetrisch angeschlagen werden oder unterschiedliche Anschlagpunkte vorhanden sind, kann ein Aufhängeglied mit Verkürzungshaken sinnvoll sein. Das ist aber keine pauschale Standardlösung. Entscheidend ist, ob die vorgesehene Verkürzung für die Anschlagart, den Lastschwerpunkt und die konkrete Kettenausführung geeignet ist. Gerade bei provisorischen Lösungen entsteht sonst schnell Scheinsicherheit.

5. Dokumentation und Prüfhinweise

Bei Kettenkomponenten sind Kennzeichnung, Zuordnung und spätere Nachverfolgbarkeit für viele Betriebe wichtig. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate relevant sein. Wenn Anschlagketten aus einzelnen Komponenten zusammengestellt oder ergänzt werden, sollte sauber dokumentiert werden, welche Ausführung verwendet wird und ob die Eignung der Kombination geprüft wurde.

Häufige Fehler in der Praxis

• Bauteile nur nach Abmessung auswählen: Häufig wird ein Glied bestellt, das optisch oder maßlich passt, aber nicht sinnvoll zur Kette oder zum restlichen System gehört. Gerade bei Anschlagketten reicht die reine Passform nicht aus.
• Verbindungsglieder als universelles Ersatzteil betrachten: Nicht jedes Verbindungsglied ist automatisch für jede Kombination aus Kette und Haken geeignet. Für diese Anwendung muss die konkrete Ausführung geprüft werden.
• Verkürzung ohne klare Einsatzlogik einsetzen: Ein Aufhängeglied mit Verkürzungshaken ist nur dann sinnvoll, wenn Stranglängen tatsächlich angepasst werden müssen und die Last dadurch kontrolliert angeschlagen werden kann.
• Mehrsträngige Systeme zu wenig beachten: Bei mehreren Strängen spielen Lastverteilung, Einbaulage und die saubere Aufnahme am Aufhängeglied eine größere Rolle als oft angenommen.

Wann eine andere Lösung sinnvoller ist

Nicht in jeder Situation ist ein einzelnes Glied die richtige Lösung. Wenn Sie nicht nur ein Bauteil ersetzen, sondern ein komplettes System neu aufbauen oder an eine neue Last anpassen wollen, ist oft der Blick auf die gesamte Kategorie Glieder oder auf das vollständige Kettengehänge sinnvoller. Das gilt besonders dann, wenn Lastschwerpunkt, Strangzahl oder Hakenart noch nicht feststehen.

Eine andere Lösung ist auch sinnvoll, wenn die Anwendung eher über den Hakenanschluss entschieden wird. In diesem Fall kann der Blick auf verschiedene Haken fachlich logischer sein, etwa wenn nicht das Glied, sondern die passende Hakenbauform das eigentliche Auswahlproblem ist.

Relevante Spezifikationen praxisnah erklärt

Aufhängeglied: bestimmt den oberen Anschlusspunkt des Kettengehänges. Relevant sind vor allem Form, Anschlussmöglichkeit und die Frage, wie die Stränge aufgenommen werden.

Verbindungsglied: dient als verbindendes Element zwischen Kettenkomponenten. Entscheidend ist, dass die Kombination technisch zusammenpasst und nicht nur montierbar ist.

Verkürzungshaken: wird eingesetzt, um Stranglängen anzupassen. Wichtig ist dabei nicht nur die Funktion an sich, sondern die kontrollierte Anwendung innerhalb des zulässigen Systemaufbaus.

Kompatibilität: meint die technisch sinnvolle Zuordnung von Kette, Glied und Haken. Gerade bei Ersatz- oder Ergänzungsteilen sollte nicht allein nach Sichtmaß entschieden werden.

Einsatzgrenzen von Gliedern für Anschlagketten

Nicht geeignet ist diese Produktgruppe, wenn die Anwendung noch völlig offen ist und weder Kettennenndicke noch Aufbau des Kettengehänges bekannt sind. Ebenfalls kritisch ist der Einsatz, wenn Komponenten unterschiedlicher Herkunft ohne Prüfung kombiniert werden sollen. Bei sicherheitsrelevanten Hebevorgängen sollte außerdem geklärt werden, ob die konkrete Ausführung laut Herstellerangaben für die vorgesehene Kombination freigegeben ist. Harte Aussagen zu Tragfähigkeit, Anschlagwinkel oder allgemeiner Kompatibilität sollten nur auf Basis der konkreten Ausführung getroffen werden.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auswahl eines Gliedes benötigt?

Mindestens hilfreich sind die Art des Kettengehänges, die Kettennenngröße, die gewünschte Funktion des Bauteils, die vorhandenen Anschlusskomponenten und die Frage, ob eine Verkürzung vorgesehen ist. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht belastbar bestimmen.

Wann ist ein Aufhängeglied mit Verkürzungshaken sinnvoll?

Diese Ausführung eignet sich, wenn Stranglängen im Einsatz angepasst werden müssen, etwa bei asymmetrischer Lastaufnahme oder unterschiedlichen Anschlagpunkten. Voraussetzung ist, dass die Verkürzung konstruktiv zur Kette und zur Anwendung passt.

Kann ich ein Verbindungsglied unabhängig vom restlichen System auswählen?

Das ist in der Regel nicht sinnvoll. Gerade bei Anschlagketten muss geprüft werden, ob das Verbindungsglied zur Kette, zum Haken und zur vorgesehenen Einsatzart passt. Eine mechanische Passung allein reicht nicht aus.

Welche Rolle spielen Prüfhinweise und Herstellerangaben?

Sie sind vor allem dann relevant, wenn Komponenten ergänzt, ersetzt oder neu kombiniert werden. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate wichtig sein, insbesondere wenn die Auswahl intern freigegeben oder nachvollziehbar begründet werden muss.

Beratung zur passenden Ausführung

Verschiedene Glieder für Anschlagketten sind dann die richtige Wahl, wenn die Funktion im Kettengehänge klar definiert ist und die Kompatibilität der Komponenten sauber geprüft wird. Entscheidend sind dabei nicht nur Abmessungen, sondern auch Einbausituation, Verbindungstechnik und der tatsächliche Einsatzfall. Sind Kettennenngröße, passende Ausführung oder die Kombination mit vorhandenen Bauteilen noch nicht eindeutig, dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
