Zusammengestellte Anschlagketten

Anschlagketten im Überblick: passende Ausführung für Hebevorgänge sicher auswählen

Anschlagketten werden eingesetzt, wenn Lasten robust angeschlagen und unter wechselnden Bedingungen gehoben werden müssen. Entscheidend ist dabei nicht nur die Nenntragfähigkeit, sondern vor allem, wie die Last angeschlagen wird, wie viele Stränge sinnvoll sind und welche Komponenten zusammenpassen. In der Praxis entstehen Fehlkäufe häufig dann, wenn nur nach Kettennenndicke oder Hakenform ausgewählt wird. Ebenso kritisch sind falsche Annahmen zu Anschlagwinkel, Lastverteilung oder Verkürzung. Wer Anschlagketten auswählt, sollte daher immer die konkrete Lastaufnahme, den Lastschwerpunkt, die geplante Anschlagart und die eingesetzten Verbindungsteile gemeinsam betrachten.

Entscheidungshilfe: Welche Anschlagketten passen zu welcher Anwendung?

Innerhalb dieses Sortimentszweigs geht es vor allem um die Auswahl zwischen Anschlagketten 1-strang, Anschlagketten 2-strang und Anschlagketten 4-strang. Welche Ausführung sinnvoll ist, hängt in der Praxis vor allem davon ab, wie viele Anschlagpunkte an der Last vorhanden sind, ob die Last symmetrisch aufgenommen werden kann und ob der Lastschwerpunkt eindeutig bekannt ist.

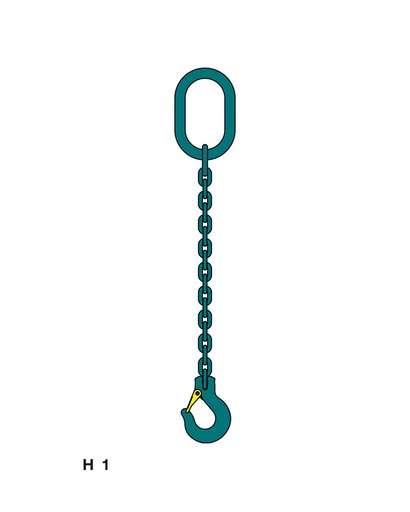

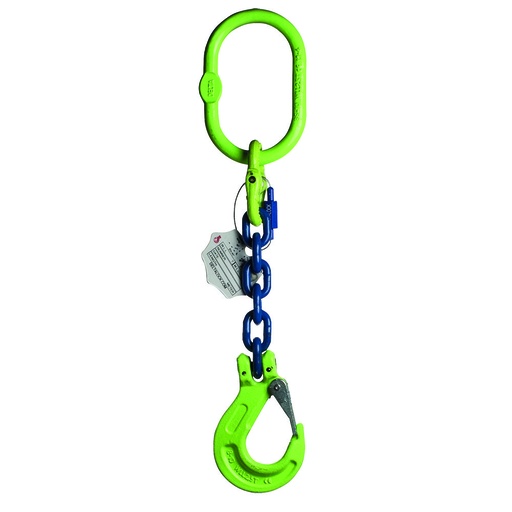

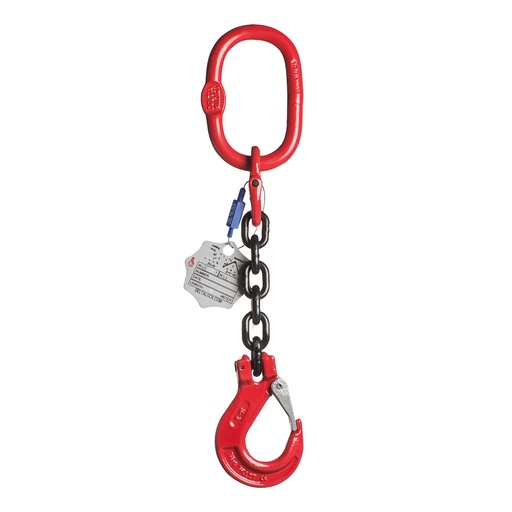

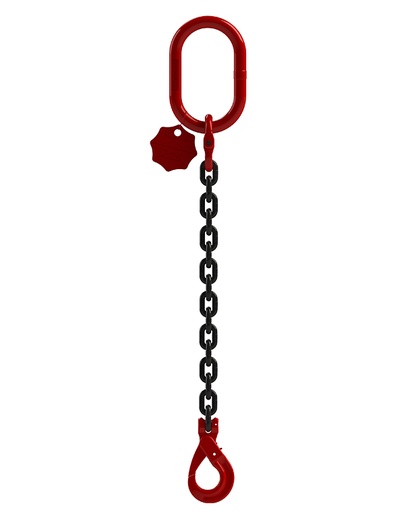

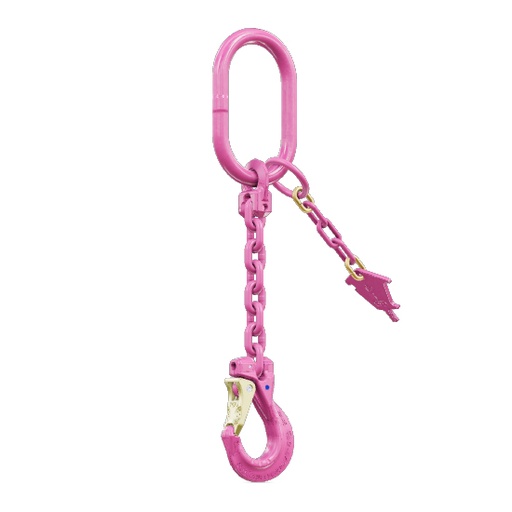

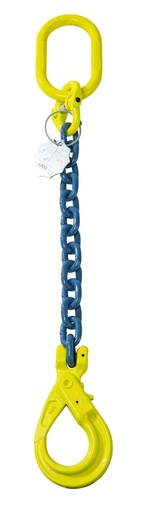

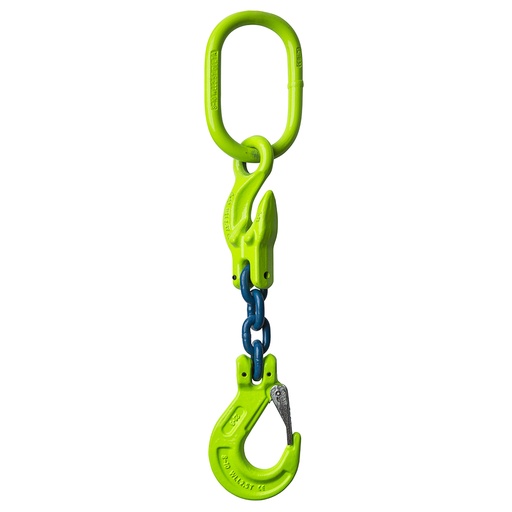

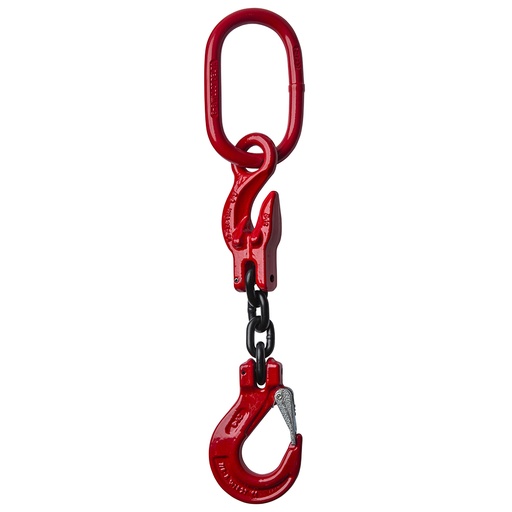

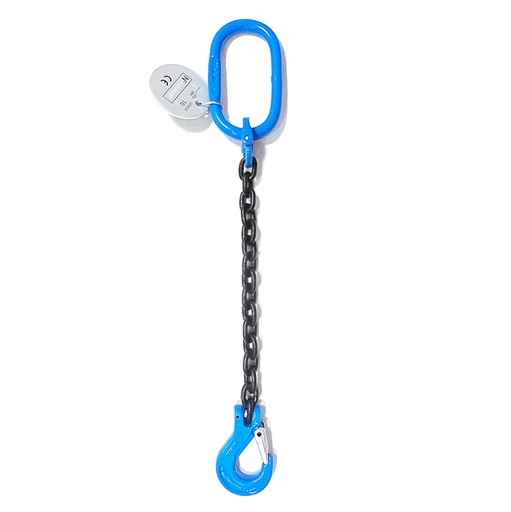

• Anschlagketten 1-strang eignen sich, wenn die Last über einen einzelnen Anschlagpunkt aufgenommen wird und eine definierte, einfache Anschlagsituation vorliegt. Diese Ausführung wird häufig gewählt, wenn die Last geradlinig aufgenommen werden kann und keine mehrsträngige Lastverteilung erforderlich ist.

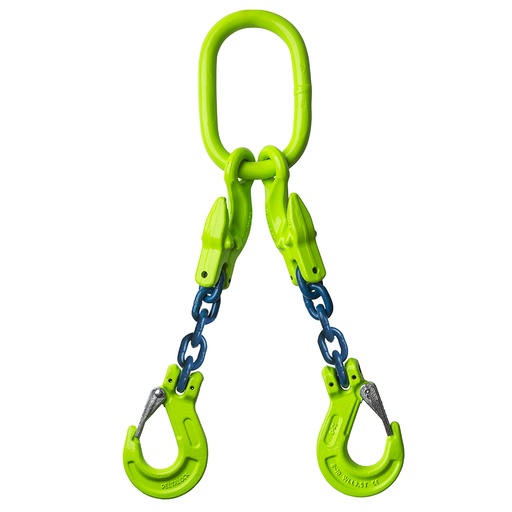

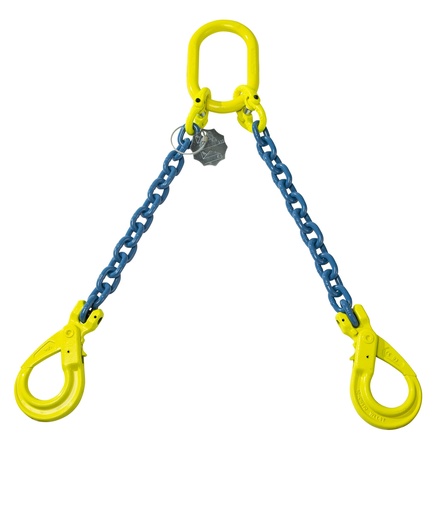

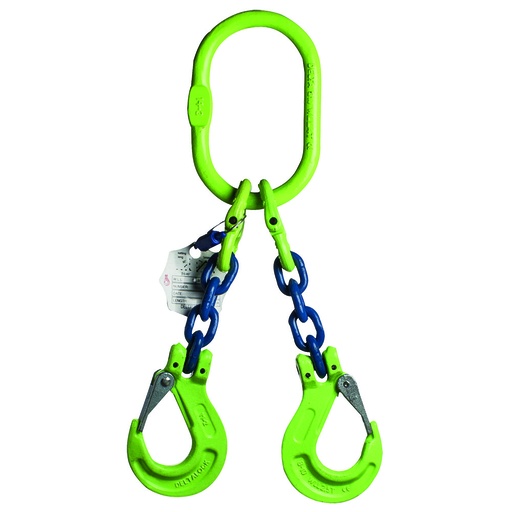

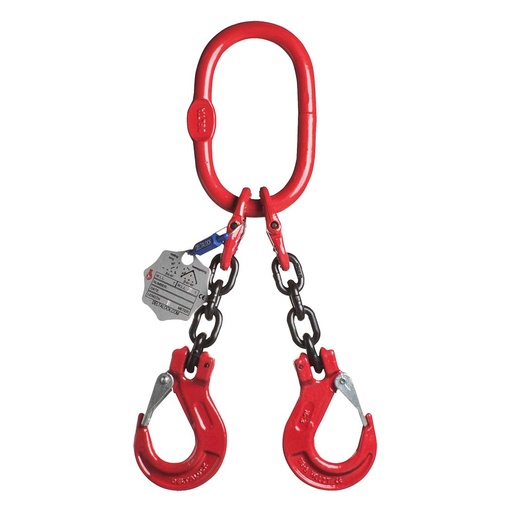

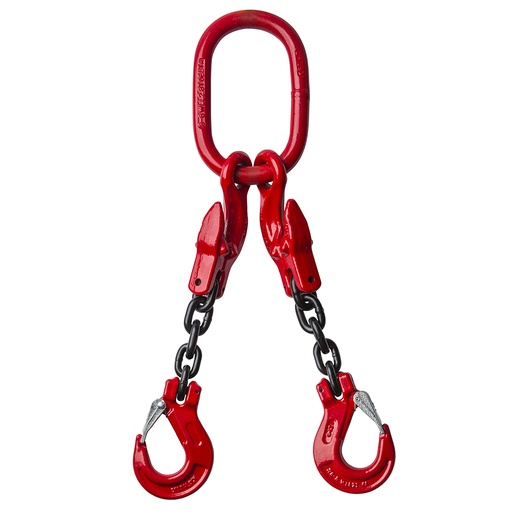

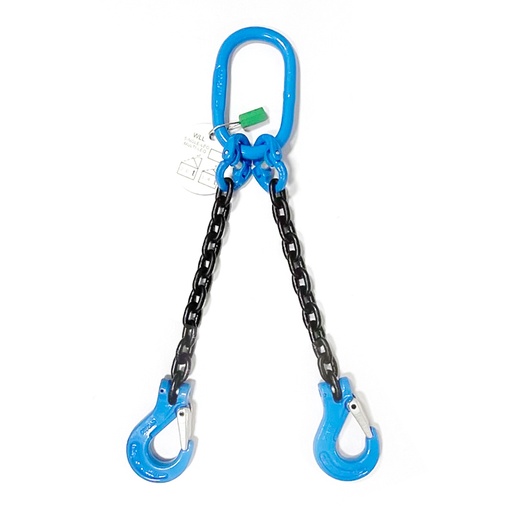

• Anschlagketten 2-strang sind sinnvoll, wenn zwei Anschlagpunkte genutzt werden sollen oder eine stabilere Lastaufnahme erforderlich ist. Hier spielt der Anschlagwinkel eine wichtige Rolle, weil sich die tatsächliche Belastung der Stränge mit der Geometrie verändert.

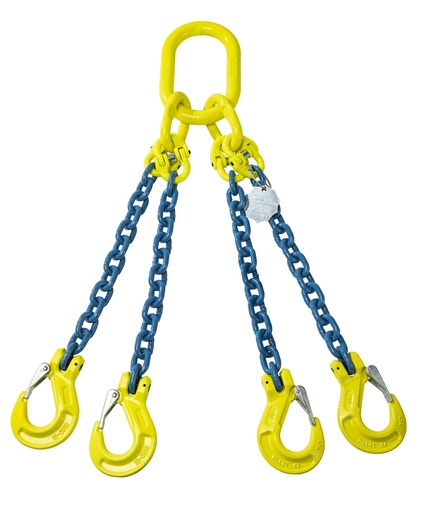

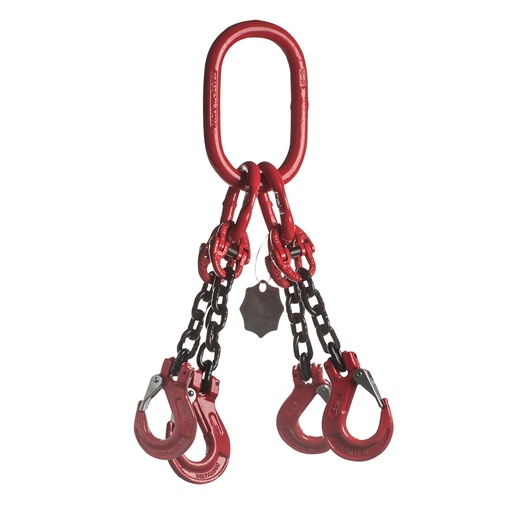

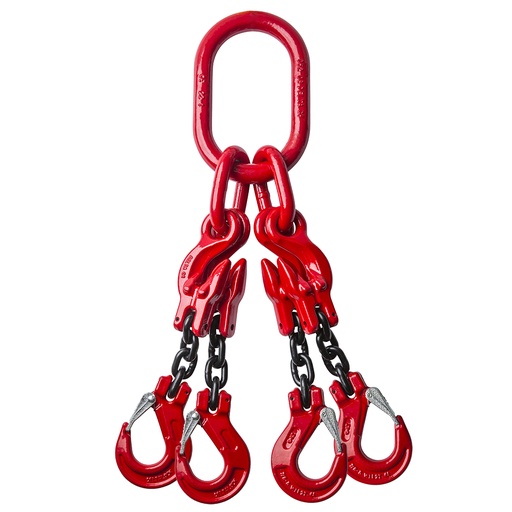

• Anschlagketten 4-strang kommen typischerweise bei Lasten mit mehreren Anschlagpunkten, größerer Abstützung oder komplexerer Lastverteilung zum Einsatz. Diese Ausführung ist nicht automatisch die bessere Wahl, wenn die Lastverteilung unklar ist oder einzelne Stränge nicht gleichmäßig belastet werden.

Wenn noch nicht feststeht, welche Geometrie die Last hat oder ob die Anschlagpunkte gleichmäßig belastbar sind, sollte die Auswahl nicht allein über die Zahl der Stränge erfolgen. Dann ist zunächst zu klären, wie die Last tatsächlich aufgenommen wird und welche Ausführung laut Herstellerangaben für diese Anwendung geeignet ist.

Welche Komponenten innerhalb von Anschlagketten relevant sind

Bei Anschlagketten zählt nicht nur das Kettengehänge als Ganzes. Ebenso wichtig sind die eingesetzten Einzelteile und ihre Eignung für die geplante Kombination. Innerhalb des Menüzweigs sind dafür vor allem diese Bereiche relevant:

• Aufhängeglied und weitere Glieder für die Verbindung zum Kranhaken und für die Einbindung der einzelnen Kettenstränge
• Sicherheitshaken und Automatikhaken für die Lastaufnahme an geeigneten Anschlagpunkten
• Teile und Verbindungselemente für Aufbau, Austausch oder Anpassung der Anschlagkette

Entscheidend ist hier, dass Komponenten nicht nur mechanisch zusammenpassen, sondern auch hinsichtlich Ausführung, Einsatzart und Herstellerangaben sinnvoll kombiniert werden. Gerade bei ausgetauschten Haken, Gliedern oder Verbindungsteilen entsteht sonst schnell eine Kombination, die zwar montierbar wirkt, für die interne Dokumentation oder die sichere Anwendung aber nicht sauber bewertbar ist. Für solche Fälle können Prüfhinweise, Herstellerangaben oder Angaben zur Herstellerfreigabe relevant sein.

Technische Auswahlkriterien bei Anschlagketten

In der Praxis hängt die Auswahl vor allem von mehreren technischen Faktoren ab, die zusammen betrachtet werden müssen.

Anzahl der Stränge und Lastverteilung

Die Zahl der Stränge bestimmt, wie die Last aufgenommen werden soll. Sie ersetzt aber nicht die Prüfung der tatsächlichen Lastverteilung. Bei mehrsträngigen Anschlagketten wird häufig übersehen, dass eine unsymmetrische Last oder ungünstige Geometrie dazu führen kann, dass einzelne Stränge stärker belastet werden als angenommen. Gerade bei Lasten mit unbekanntem Schwerpunkt reicht es nicht aus, einfach eine 4-strängige Ausführung zu wählen.

Anschlagwinkel

Bei 2-strängigen und 4-strängigen Anschlagketten ist der Anschlagwinkel ein zentrales Auswahlkriterium. Die Nenntragfähigkeit gilt nur für definierte Einsatzbedingungen. Wenn der Winkel ungünstig wird, steigt die Belastung einzelner Stränge deutlich an. Vor dem Einsatz sollte daher geprüft werden, mit welcher Geometrie die Last tatsächlich angeschlagen wird. Harte Aussagen zu zulässigen Winkeln sollten nur auf Basis der konkreten Ausführung und der Herstellerangaben getroffen werden.

Aufhängeglied und Anschluss an den Kranhaken

Das Aufhängeglied muss zur Einhängesituation passen. Maßgeblich sind dabei unter anderem die Passung zum Haken des Hebezeugs, die Beweglichkeit des Gehänges und die Frage, ob mehrere Stränge sauber geführt werden. Bei Hallenkranen ist dieser Punkt besonders relevant, weil die Kombination aus Kranhaken, Bauhöhe und Anschlagmittel im Arbeitsalltag schnell zu Improvisationen führt, wenn die Ausführung nicht sauber abgestimmt wurde.

Hakenart an der Last

Ob Sicherheitshaken oder Automatikhaken sinnvoll sind, hängt von der Anwendung und vom Anschlagpunkt ab. Entscheidend ist, ob die Last sicher eingehängt werden kann, ob ein unbeabsichtigtes Aushängen vermieden werden muss und ob die Bedienung unter den realen Einsatzbedingungen praktikabel bleibt. Nicht jede Hakenbauform ist für jede Lastaufnahme sinnvoll.

Verschleiß, Oberflächenzustand und Einsatzumgebung

Anschlagketten werden oft in rauen Betriebsumgebungen verwendet. Deshalb sollten Verschleiß, mögliche Beschädigungen der Kettenglieder, Oberflächenzustand und Umgebungsbedingungen früh mitgedacht werden. Die Eignung bei Feuchtigkeit, Korrosion, erhöhter Temperatur oder chemischer Belastung lässt sich nicht pauschal für alle Ausführungen gleich bewerten. Hier zählt die konkrete Ausführung und die technische Freigabe laut Herstellerangaben.

Kompatibilität von Komponenten

Ein häufiger Irrtum ist die Annahme, dass sich Ketten, Aufhängeglied, Sicherheitshaken, Automatikhaken und Verbindungsteile beliebig kombinieren lassen. Für die technische Auswahl sind vor allem diese Angaben relevant: Kettenabmessung, Bauform der Komponenten, vorgesehene Einsatzart und Freigabe der Kombination. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Häufige Fehler in der Praxis

• Die Auswahl wird nur auf die Tragfähigkeit reduziert.
  Gerade bei Anschlagketten reicht die Nennlast allein nicht aus. Lastverteilung, Anschlagwinkel, Anzahl der Anschlagpunkte und Hakenart beeinflussen, ob die gewählte Ausführung überhaupt zur Anwendung passt.
• Unsymmetrische Lasten werden wie gleichmäßig verteilte Lasten behandelt.
  Dadurch entsteht schnell Scheinsicherheit. Wenn der Lastschwerpunkt nicht mittig liegt oder Stränge nicht gleich belastet werden, kann die reale Beanspruchung von der Annahme deutlich abweichen.
• Verschlissene Kettenglieder oder beschädigte Komponenten werden weiterverwendet.
  Gerade bei regelmäßig genutzten Anschlagketten muss geprüft werden, ob Verschleiß, Verformung oder Beschädigung vorliegen. Für die interne Dokumentation können Prüfhinweise und Herstellerangaben relevant sein.
• Verkürzung oder Komponentenwechsel werden improvisiert.
  Wenn Stränge angepasst oder Teile ersetzt werden, muss geprüft werden, ob die konkrete Kombination technisch geeignet und freigegeben ist. Nicht jede scheinbar passende Verbindung ist auch als System sinnvoll.

Wann eine andere Lösung innerhalb dieses Menüzweigs besser passt

Wenn bereits klar ist, dass nur ein einzelner definierter Anschlagpunkt genutzt wird, ist meist eine 1-strängige Anschlagkette die logischere Lösung als ein mehrsträngiges Gehänge.

Wenn zwei Anschlagpunkte vorhanden sind und die Last kontrolliert zwischen diesen Punkten aufgenommen werden soll, ist eine 2-strängige Anschlagkette häufig besser geeignet als eine 1-strängige Ausführung.

Wenn mehrere Anschlagpunkte genutzt werden und eine breitere Lastaufnahme erforderlich ist, kommt eher eine 4-strängige Anschlagkette in Betracht.

Wenn nicht das komplette Gehänge, sondern einzelne Bauteile angepasst oder ersetzt werden sollen, ist der Blick auf Glieder, Haken oder Teile sinnvoller. Dabei sollte aber immer geprüft werden, ob die Komponenten zueinander passen und ob die Kombination laut Herstellerangaben für die Anwendung geeignet ist.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auswahl von Anschlagketten benötigt?

Wichtig sind vor allem Anzahl und Position der Anschlagpunkte, Lastgewicht, bekannter oder unbekannter Lastschwerpunkt, geplante Anschlagart, erforderliche Strangzahl, Umgebungsbedingungen und die Frage, welche Haken- oder Verbindungsausführung benötigt wird. Ohne diese Angaben bleibt die Auswahl oft zu ungenau.

Wann sind mehrsträngige Anschlagketten nicht automatisch die bessere Wahl?

Mehr Stränge bedeuten nicht automatisch mehr Sicherheit in der Anwendung. Wenn die Last unsymmetrisch ist, der Anschlagwinkel ungünstig wird oder einzelne Stränge nicht gleichmäßig tragen, kann die Bewertung deutlich komplexer sein. Entscheidend ist die reale Belastungssituation, nicht nur die Anzahl der Stränge.

Welche Rolle spielen Prüfhinweise und Herstellerangaben?

Sie sind vor allem dann wichtig, wenn Komponenten kombiniert, ersetzt oder intern freigegeben werden sollen. Für die Dokumentation kann relevant sein, welche Ausführung verwendet wird, wie sie gekennzeichnet ist und ob für die vorgesehene Anwendung belastbare Herstellerangaben vorliegen.

Wann sollte die Eignung der konkreten Ausführung gesondert geprüft werden?

Immer dann, wenn die Anwendung von einer Standardsituation abweicht, etwa bei unklarer Lastverteilung, besonderen Umgebungsbedingungen, häufiger Beanspruchung, geänderter Komponenten-Kombination oder wenn Hallenkrane mit begrenzter Bauhöhe und enger Anschlagsituation berücksichtigt werden müssen.

Beratung zur passenden Ausführung

Anschlagketten sind dann sinnvoll, wenn robuste Lastaufnahmen mit klar definierter Anschlagsituation benötigt werden und die Ausführung zur realen Lastverteilung passt. Entscheidend sind vor allem Strangzahl, Anschlagwinkel, passende Haken- und Gliedausführung sowie die Kompatibilität der Komponenten. Wenn Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig sind, sollte die Auswahl nicht nur über Standardannahmen erfolgen.
