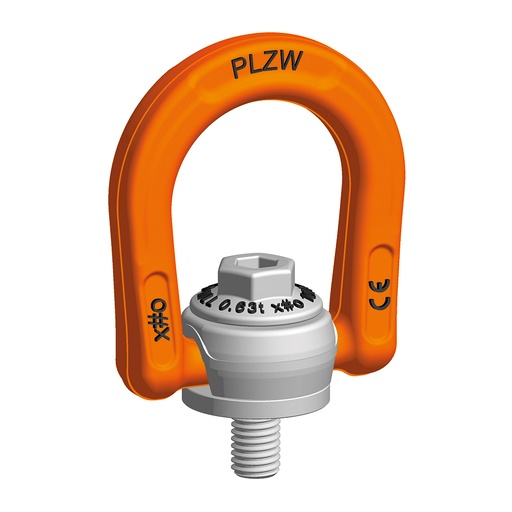

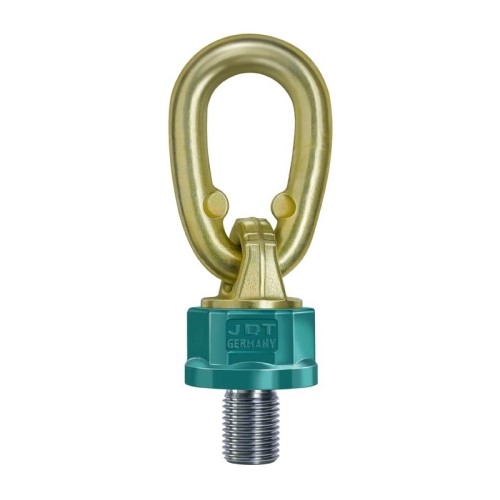

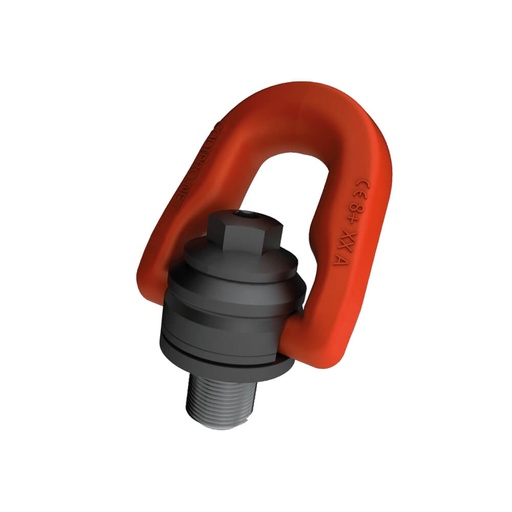

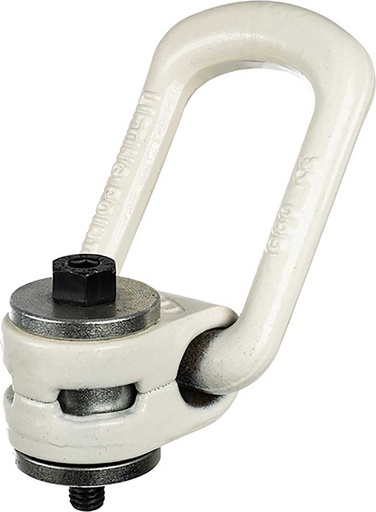

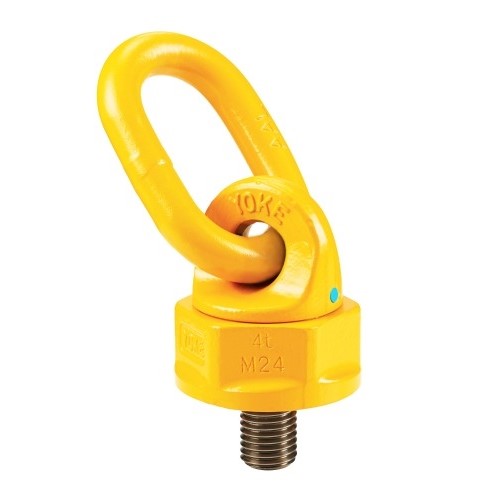

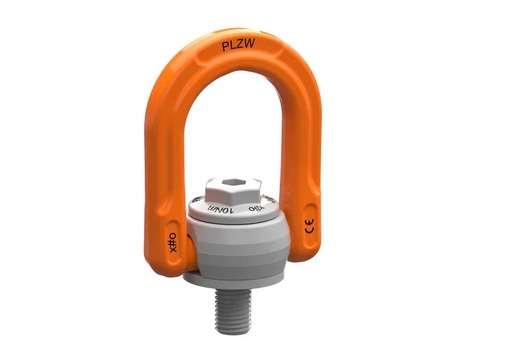

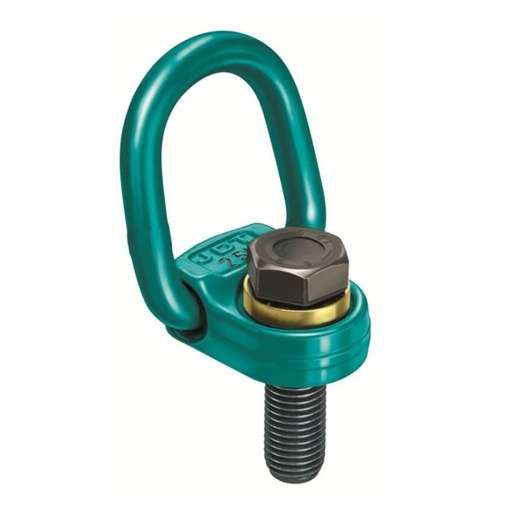

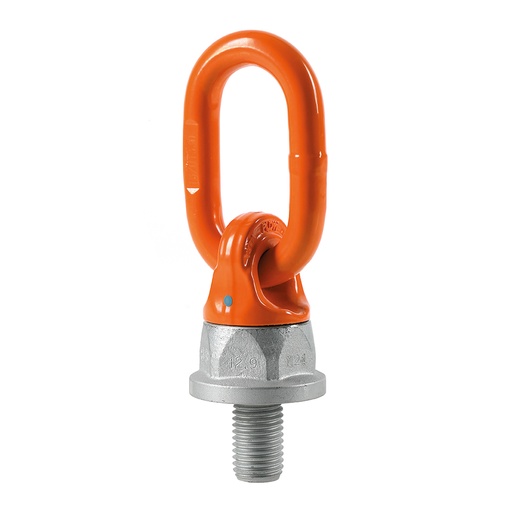

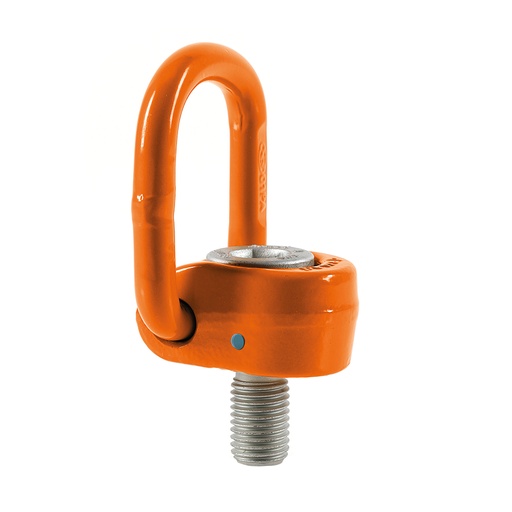

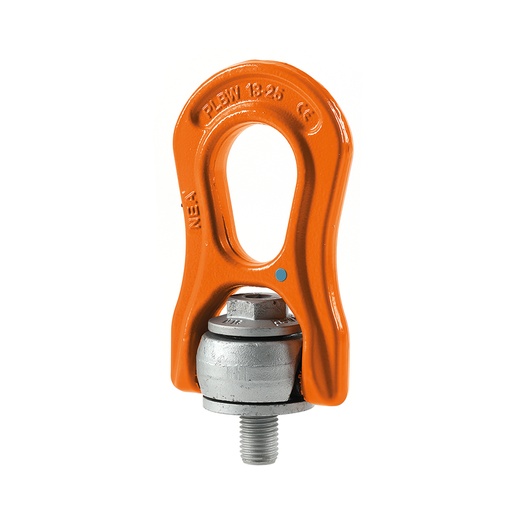

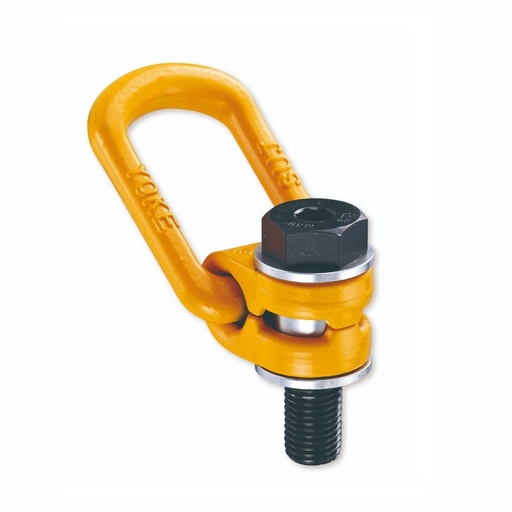

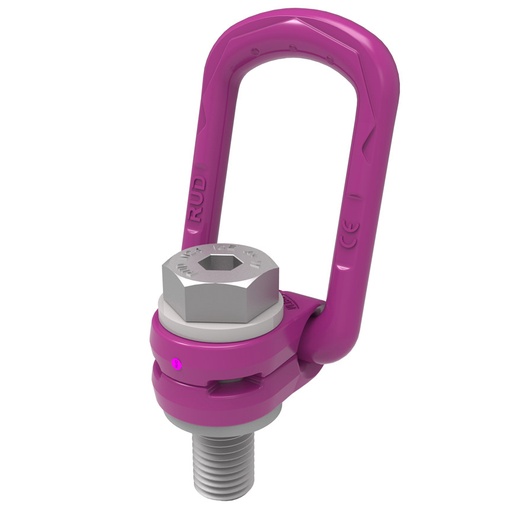

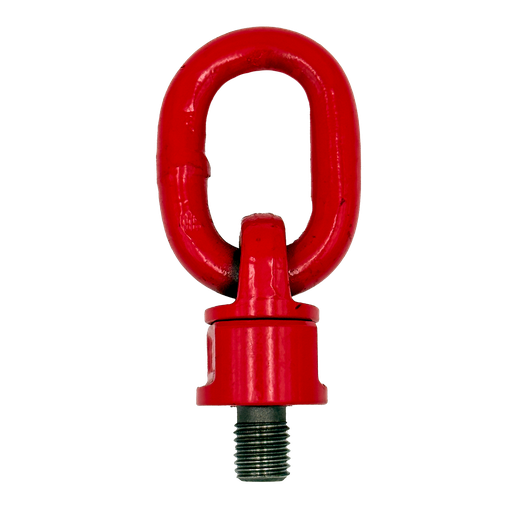

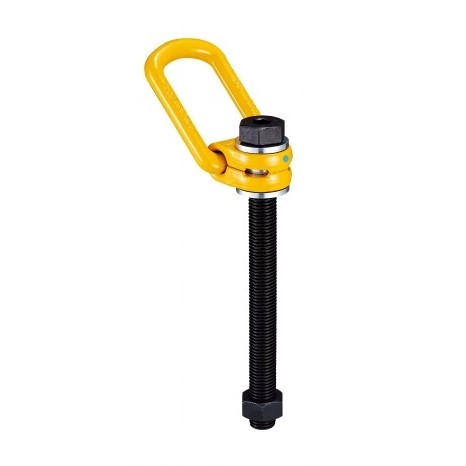

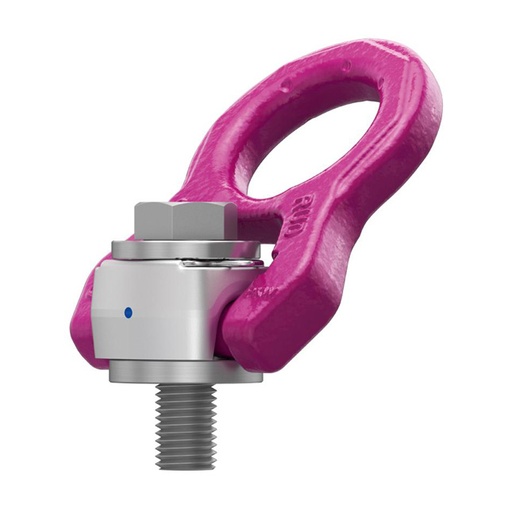

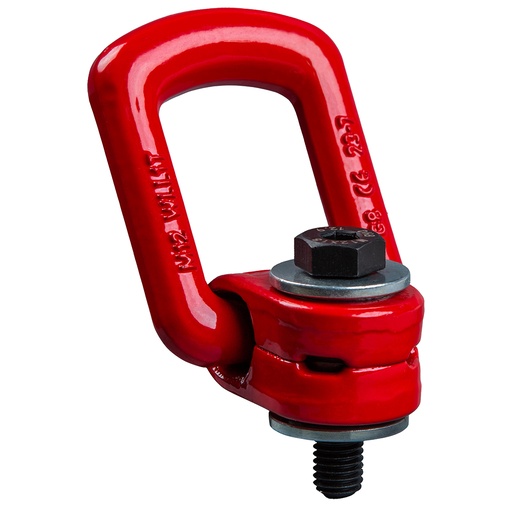

Anschlagwirbel Drehbar und Klappbar

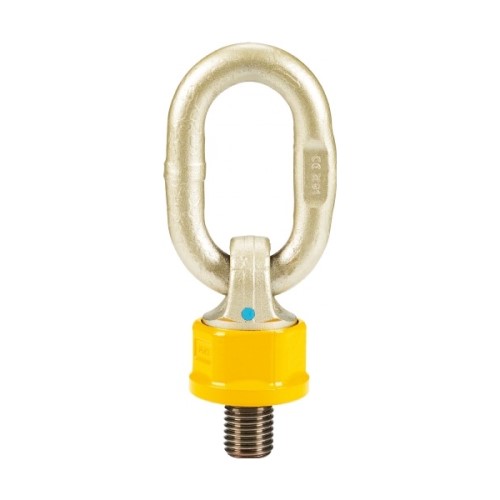

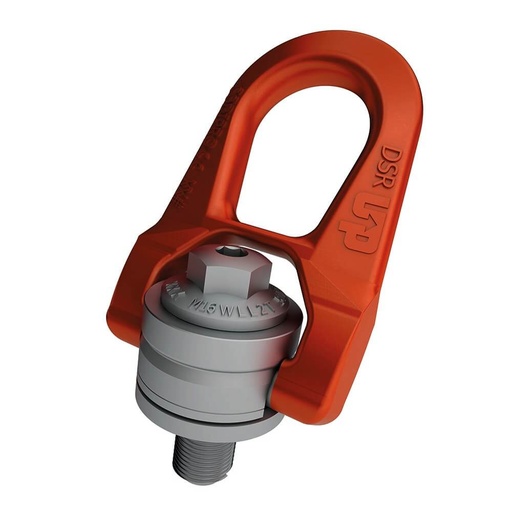

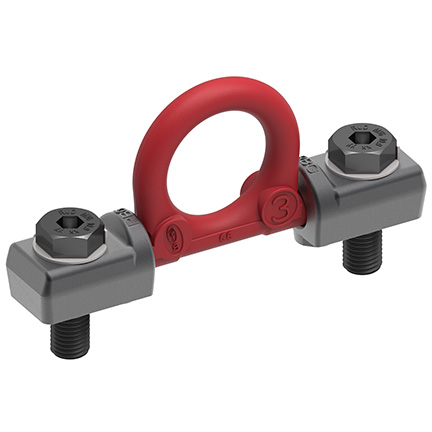

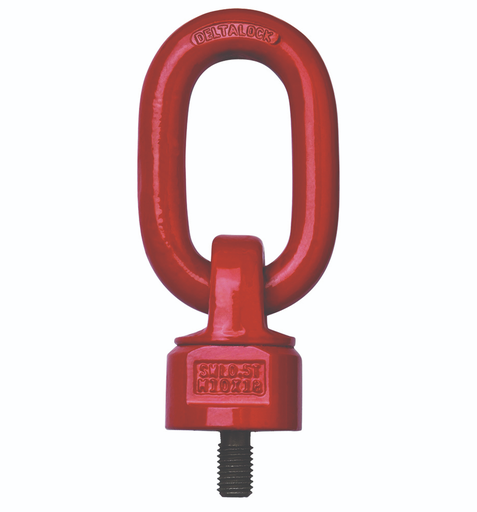

Anschlagwirbel drehbar und klappbar richtig auswählen

Anschlagwirbel drehbar und klappbar sind sinnvoll, wenn Lasten nicht nur aufgenommen, sondern auch bei wechselnder Zugrichtung kontrolliert angeschlagen werden sollen. Gerade bei wiederkehrenden Hebevorgängen reicht eine einfache Ringschraube oft nicht aus. Entscheidend ist hier, ob sich die Last im Einsatz verdrehen kann, ob seitliche Belastungen auftreten und ob der Anschlagpunkt für die konkrete Einbausituation geeignet ist. Bei falscher Auswahl entstehen in der Praxis schnell Fehlbelastungen durch ungünstige Zugrichtungen, zu geringe Einschraubtiefe oder eine Ausführung, die nicht zur Montagefläche passt.

Wann Anschlagwirbel drehbar und klappbar die richtige Wahl sind

Diese Produktgruppe ist vor allem dann interessant, wenn ein Anschlagpunkt benötigt wird, der sich an wechselnde Lastrichtungen anpassen kann und im Ruhezustand möglichst flach anliegt. Die drehbare und klappbare Bauform hilft, Spannungen aus ungünstiger Positionierung zu reduzieren, wenn die konkrete Ausführung dafür vorgesehen ist. Das ist beispielsweise bei Maschinenbauteilen, Werkzeugen, Aggregaten oder Komponenten mit definierten Hebepunkten relevant.

Nicht jede Anwendung mit Gewindeanschluss verlangt jedoch automatisch einen Anschlagwirbel. Wenn die Belastung im Wesentlichen axial erfolgt und der Anschlagpunkt nur gelegentlich genutzt wird, kann auch eine andere Ausführung aus dem Bereich Ringschrauben sinnvoll sein. In der Praxis hängt die Auswahl vor allem davon ab, ob mit wechselnder Zugrichtung, häufiger Nutzung oder beengten Einbausituationen zu rechnen ist.

Entscheidungshilfe innerhalb der Produktgruppe

Für die technische Auswahl sind vor allem diese Fragen relevant:

• Wie wirkt die Last im Einsatz?
  Wenn die Zugrichtung nicht dauerhaft gerade verläuft oder sich beim Heben verändert, ist eine drehbare Ausführung meist sinnvoller als eine feste Ringschraube.
• Wie wird montiert?
  Entscheidend sind Gewindegröße, Einschraubtiefe, Material des Bauteils und die Qualität der Auflagefläche. Ohne diese Angaben lässt sich die passende Ausführung nicht zuverlässig bestimmen.
• Wie oft wird der Anschlagpunkt verwendet?
  Bei wiederkehrenden Hebevorgängen ist die Bauform nicht nur eine Platzfrage, sondern auch eine Frage der Prozesssicherheit im Alltag.
• Wie viel Bauraum steht zur Verfügung?
  Klappbare Ausführungen sind vorteilhaft, wenn hervorstehende Bauteile vermieden werden sollen.

Wenn Sie noch zwischen mehreren Bauarten vergleichen, kann auch ein Blick auf Ringschrauben drehbar, Ringschrauben fest oder Ringschrauben Edelstahl sinnvoll sein, wenn die Einsatzumgebung oder Belastungsrichtung davon abweicht.

Welche technischen Auswahlkriterien wirklich zählen

Bei Anschlagwirbeln drehbar und klappbar wird die Auswahl häufig zu stark auf die Nennlast reduziert. Gerade bei dieser Anwendung reicht das allein nicht aus.

1. Zugrichtung und Beweglichkeit

Ein wesentlicher Vorteil dieser Bauform liegt in der Möglichkeit, sich an die Belastungsrichtung anzupassen. Trotzdem darf nicht pauschal angenommen werden, dass jede drehbare Ausführung für jede Lastrichtung geeignet ist. Entscheidend ist, ob die konkrete Ausführung laut Herstellerangaben für die tatsächliche Belastung freigegeben ist. Vor dem Einsatz sollte geprüft werden, ob die Last nur angehoben oder auch gedreht, gewendet oder in schräger Richtung aufgenommen wird.

2. Gewinde und Einschraubtiefe

Bei schraubbaren Ringschrauben und verwandten Anschlagpunkten ist die Gewindeverbindung ein sicherheitsrelevanter Teil der gesamten Anwendung. Zu kurze Einschraubtiefe, ungeeignete Gewindequalität oder eine nicht tragfähige Einbausituation führen schnell zu Scheinsicherheit. Wenn Angaben zu Gewindegröße, Gewindelänge, Werkstoff des Bauteils oder Gewindezustand fehlen, lässt sich die Eignung des Produkts nicht belastbar bewerten.

3. Auflagefläche und Bauteilgeometrie

Auch ein hochwertiger Anschlagpunkt funktioniert nur dann korrekt, wenn die Montagefläche geeignet ist. Unebene Flächen, Beschichtungen, Gratbildung oder ungeeignete Bauteilstärken können die tatsächliche Belastbarkeit beeinflussen. Bei Serienanwendungen sollte deshalb nicht nur das Produkt, sondern die komplette Einbausituation betrachtet werden.

4. Einsatzumgebung

Feuchtigkeit, Außenbereich, Reinigungschemie oder korrosive Umgebung beeinflussen, welche Ausführung sinnvoll ist. Wenn Korrosionsbeständigkeit oder Hygieneanforderungen im Vordergrund stehen, kann statt einer Standardausführung eine Variante aus dem Bereich Ringschrauben Edelstahl besser passen. Ob dies technisch ausreicht, hängt jedoch von der konkreten Anwendung und den Herstellerangaben ab.

5. Dokumentation und interne Freigabe

In vielen Betrieben reicht es nicht, dass ein Anschlagpunkt mechanisch passt. Für Einkauf, Technik und Arbeitssicherheit sind oft auch Prüfhinweise, Herstellerangaben und die saubere Zuordnung zur Anwendung relevant. Bei Ringschrauben und Ringmuttern können je nach Ausführung DIN 580 beziehungsweise DIN 582 eine Rolle spielen. Bei drehbaren Anschlagpunkten ist jedoch entscheidend, ob die konkrete Bauart und Ausführung für den vorgesehenen Hebevorgang geeignet ist. Normen ersetzen keine anwendungsbezogene Prüfung.

Häufige Fehler in der Praxis

• Drehbar mit universell belastbar verwechseln
  Eine drehbare Bauform bedeutet nicht automatisch, dass jede Belastungsrichtung zulässig ist. Bei falscher Annahme kann die Last ungünstig eingeleitet werden.
• Einschraubtiefe unterschätzen
  Gerade bei wechselnden Lasten wird das Gewinde oft als Nebensache behandelt. Tatsächlich ist die ausreichende und passende Verschraubung ein zentrales Auswahlkriterium.
• Montagefläche nicht prüfen
  Unebene oder zu schwache Bauteile führen dazu, dass der Anschlagpunkt seine Funktion nicht wie vorgesehen erfüllen kann.
• Feste und drehbare Ausführungen verwechseln
  In der Praxis werden Anschlagwirbel häufig dort erwartet, wo tatsächlich nur eine feste Ringschraube vorgesehen ist oder umgekehrt. Das führt zu Fehlkäufen oder unnötigen Einschränkungen im Hebeprozess.

Wann eine andere Lösung besser passt

Nicht geeignet ist diese Produktgruppe, wenn die Anwendung im Kern eine einfache axiale Verschraubung ohne wechselnde Zugrichtung verlangt. Dann kann eine feste Ausführung aus dem Bereich Ringschrauben fest wirtschaftlicher und technisch ausreichend sein.

Wenn dagegen keine schraubbare Lösung zur Einbausituation passt, etwa wegen fehlendem Gewinde, spezieller Bauteilgeometrie oder anderer Montageanforderungen, sollte eher im übergeordneten Bereich Anschlagpunkte oder bei sonstige Anschlagpunkte weiter geprüft werden. Für Anwendungen mit Mutterverbindung statt Schraubverbindung können auch Ringmuttern die passendere Lösung sein, je nach Bauteil und Montagekonzept.

Welche Angaben für eine saubere Auswahl vorliegen sollten

Für eine technisch belastbare Empfehlung sollten mindestens diese Informationen vorliegen:

• Art der Last und typischer Hebevorgang
• Gewindegröße und verfügbare Einschraubtiefe
• Werkstoff und Zustand des Aufnahmebauteils
• voraussichtliche Zugrichtung oder wechselnde Belastungsrichtungen
• Einsatzumgebung, zum Beispiel Innenbereich, Außenbereich oder korrosive Umgebung
• Häufigkeit der Nutzung und Dokumentationsbedarf

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Mindestens relevant sind Gewindegröße, Einschraubtiefe, Werkstoff des Bauteils, Lastart, Zugrichtung und Einsatzumgebung. Ohne diese Angaben sollte keine verbindliche Auswahl getroffen werden.

Wann ist ein Anschlagwirbel drehbar und klappbar nicht geeignet?

Nicht geeignet ist diese Ausführung, wenn die Montagefläche ungeeignet ist, das Gewinde nicht ausreichend tragfähig ausgeführt werden kann oder die konkrete Belastung nicht zur Freigabe der Bauform passt. Auch bei stark abweichender Einbausituation sollte eine andere Lösung geprüft werden.

Welche Rolle spielt die Einsatzumgebung?

Sie beeinflusst Materialwahl, Korrosionsverhalten und die Dauerhaftigkeit der Verbindung. Bei Feuchtigkeit, Außenbereich oder chemischer Belastung sollte geprüft werden, ob eine Edelstahl-Ausführung oder eine andere Bauform sinnvoller ist.

Muss die Ausführung für diese Anwendung gesondert geprüft werden?

Bei sicherheitsrelevanten Hebevorgängen ist immer zu prüfen, ob die konkrete Ausführung laut Herstellerangaben für die tatsächliche Anwendung geeignet ist. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate relevant sein.

Beratung zur passenden Ausführung

Anschlagwirbel drehbar und klappbar sind vor allem dann die richtige Wahl, wenn sich Zugrichtungen im Betrieb ändern, der Anschlagpunkt wiederkehrend genutzt wird oder eine kompakte Bauform gefragt ist. Entscheidend sind nicht nur Tragfähigkeit und Gewinde, sondern auch Einschraubtiefe, Montagefläche, Einsatzumgebung und die tatsächliche Belastungsrichtung. Sind diese Punkte noch nicht eindeutig geklärt, ist eine anwendungsbezogene Prüfung sinnvoll.

Sind Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
