Anschweißösen Klappbar

Anschweißösen klappbar für definierte Anschlagpunkte an Bauteilen

Klappbare Anschweißösen sind sinnvoll, wenn an Maschinen, Stahlkonstruktionen, Vorrichtungen oder Transportgestellen ein dauerhaft angebrachter Anschlagpunkt benötigt wird, der im unbelasteten Zustand möglichst wenig aufträgt. Entscheidend ist dabei nicht nur die Nenntragfähigkeit der Öse. In der Praxis hängt die Auswahl vor allem davon ab, wie der Anschlagpunkt später belastet wird, auf welches Bauteil er aufgeschweißt wird und ob die klappbare Ausführung zur realen Bewegungsrichtung des Anschlagmittels passt. Bei falscher Auswahl oder ungeeigneter Schweißmontage kann die Last ungünstig eingeleitet werden. Vor dem Einsatz sollte daher immer die konkrete Ausführung und die Eignung für den geplanten Anwendungsfall geprüft werden.

Wann klappbare Anschweißösen die passende Lösung sind

Diese Produktgruppe eignet sich vor allem für Anwendungen, bei denen ein fest integrierter Anschlagpunkt benötigt wird, aber keine dauerhaft abstehende Öse gewünscht ist. Typische Beispiele sind Transportrahmen, Maschinenkomponenten, Stahlbauteile, Werkzeuge oder Lastaufnahmemittel, die regelmäßig gehoben oder positioniert werden.

Eine klappbare Ausführung ist besonders dann sinnvoll, wenn:

• der Anschlagpunkt nach dem Hebevorgang nicht im Weg stehen soll,
• die Anbausituation wenig Bauraum erlaubt,
• Verletzungs- oder Anstoßrisiken durch hervorstehende Teile reduziert werden sollen,
• ein angeschweißter Anschlagpunkt dauerhaft am Bauteil verbleiben soll.

Nicht jede klappbare Anschweißöse ist jedoch automatisch für jede Belastungsrichtung geeignet. Gerade bei wechselnden Zugrichtungen oder bei nicht eindeutig definiertem Lastverlauf muss geprüft werden, ob eine andere Bauform innerhalb der Anschweißösen sinnvoller ist.

Entscheidungshilfe: Worauf es bei der Auswahl ankommt

Wenn Sie Anschweißösen klappbar auswählen, sollten Sie die Entscheidung nicht auf die Bauform allein reduzieren. Für die technische Auswahl sind vor allem diese Punkte relevant:

• Belastungsrichtung: Entscheidend ist, aus welcher Richtung die Last später in den Anschlagpunkt eingeleitet wird.
• Bauteil und Schweißsituation: Der Untergrund, die Bauteildicke und die Einbaulage bestimmen, ob die Ausführung konstruktiv sinnvoll montiert werden kann.
• Beweglichkeit der Öse: Klappbar bedeutet nicht automatisch drehbar. Es muss geprüft werden, ob die Beweglichkeit zur Anwendung passt.
• Nutzungsfrequenz: Bei häufig wiederkehrenden Hebevorgängen sind Verschleiß, Zugänglichkeit und eine saubere Positionierung besonders wichtig.
• Dokumentationsbedarf: Für interne Freigaben sind Herstellerangaben, Prüfhinweise und Angaben zur vorgesehenen Montage oft entscheidend.

Technische Auswahlkriterien bei klappbaren Anschweißösen

1. Lastaufnahme und Zugrichtung

Der wichtigste Punkt ist die tatsächliche Richtung, in der das Anschlagmittel zieht. Eine klappbare Anschweißöse wirkt in der Praxis nur dann sinnvoll, wenn ihre Bauform zur vorgesehenen Lastaufnahme passt. Bei schrägem Zug, wechselnden Richtungen oder ungünstiger Krafteinleitung reicht es nicht aus, nur auf eine Tragfähigkeitsangabe zu schauen. Für diese Anwendung muss die konkrete Ausführung geprüft werden.

Gerade bei angeschweißten Anschlagpunkten entsteht schnell Scheinsicherheit, wenn davon ausgegangen wird, dass eine klappbare Öse jede Belastungsrichtung ausgleichen kann. Das ist so pauschal nicht belastbar. Entscheidend ist, ob die konkrete Bauform für die tatsächliche Einleitung der Kräfte vorgesehen ist.

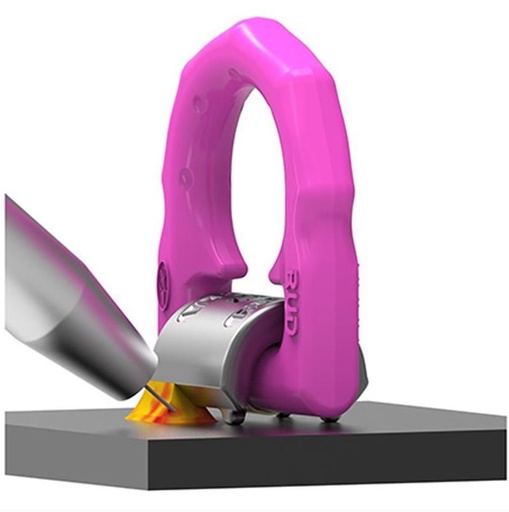

2. Schweißmontage und Grundwerkstoff

Klappbare Anschweißösen funktionieren nur dann zuverlässig im vorgesehenen Einsatz, wenn sie fachgerecht auf ein geeignetes Bauteil aufgebracht werden. Relevant sind unter anderem Werkstoff, Materialstärke, Schweißnahtausführung und die Lage des Anschlagpunkts am Bauteil. Eine grundsätzlich passende Öse kann ungeeignet sein, wenn der Grundkörper zu dünn ist, die Last ungünstig eingeleitet wird oder die Schweißposition konstruktiv problematisch ist.

Vor dem Einsatz sollte geprüft werden, ob das Bauteil die Kräfte aufnehmen kann und ob die Montage laut Herstellerangaben zur Anwendung passt. Für die interne Dokumentation können hier Prüfhinweise oder Montagevorgaben relevant sein.

3. Klappmechanik und Bauraum

Der Vorteil einer klappbaren Ausführung liegt im reduzierten Störkonturmaß im Ruhezustand. Das ist praktisch, wenn Bauteile gestapelt, transportiert oder in engen Fertigungsbereichen bewegt werden. Gleichzeitig muss ausreichend Platz vorhanden sein, damit sich die Öse im Einsatz frei in die vorgesehene Stellung bringen lässt. Wenn der Klappweg durch Nachbarbauteile eingeschränkt ist, wird der Anschlagpunkt in der Praxis häufig falsch genutzt oder gar seitlich unter Zwang belastet.

4. Korrosion und Einsatzumgebung

Wenn klappbare Anschweißösen im Außenbereich, in feuchter Umgebung oder in Bereichen mit erhöhter Medienbelastung eingesetzt werden, sollte die Ausführung passend zur Umgebung gewählt werden. Pauschale Aussagen zur Beständigkeit sind ohne konkrete Werkstoff- und Oberflächenangaben nicht sinnvoll. Wenn Korrosion, Reinigungsmedien oder aggressive Umgebungen relevant sind, kann je nach Anwendung eine Anschweißöse aus Edelstahl die bessere Wahl sein.

5. Wiederkehrende Nutzung und Prüfhinweise

Bei regelmäßig genutzten Anschlagpunkten sollten nicht nur Tragfähigkeit und Montage betrachtet werden. Ebenso wichtig sind Sichtbarkeit, Erreichbarkeit und die Möglichkeit, den Zustand im Betrieb zu kontrollieren. Verschleiß, Verformung, Beschädigungen an der Öse oder Auffälligkeiten an der Schweißverbindung müssen im Arbeitsalltag erkennbar bleiben. Für sicherheitsrelevante Anwendungen sind nachvollziehbare Prüfhinweise und Herstellerangaben für die Betriebssicherheit oft wichtiger als eine rein formale Produktbezeichnung.

Häufige Fehler in der Praxis

• Klappbar mit frei drehbar verwechseln: Eine klappbare Anschweißöse folgt nicht automatisch jeder Belastungsrichtung. Wenn die Zugrichtung im Einsatz wechselt, muss geprüft werden, ob diese Bauform dafür vorgesehen ist.
• Nur nach Tragfähigkeit auswählen: In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Nennlast reduziert wird. Gerade bei angeschweißten Anschlagpunkten reichen Tragfähigkeit und Baugröße allein nicht aus.
• Schweißmontage konstruktiv unterschätzen: Eine gute Öse nützt wenig, wenn das Bauteil die Last nicht sinnvoll aufnehmen kann oder die Schweißposition ungünstig gewählt ist.
• Zu wenig Bewegungsraum einplanen: Wenn die Öse im Einsatz nicht frei ausklappen kann, entstehen schnell Fehlstellungen und ungünstige Lastverläufe.

Wann eine andere Lösung besser passt

Nicht geeignet ist eine klappbare Anschweißöse, wenn die Anwendung deutlich von einer definierten, konstruktiv sauberen Zugrichtung abweicht oder wenn der Anschlagpunkt häufig in wechselnden Positionen ausgerichtet werden muss.

Eine andere Lösung ist oft sinnvoller, wenn:

• eine starre, dauerhaft positionierte Ausführung ausreicht – dann kann eine Anschweißöse fest passender sein,
• anstelle einer Öse eher eine hakenartige Aufnahme benötigt wird – dann kommen Anschweißhaken in Betracht,
• Korrosionsbeständigkeit oder hygienische Umgebungen entscheidend sind – dann sollte eine Anschweißöse aus Edelstahl geprüft werden,
• kein Schweißen möglich oder gewünscht ist – dann kann innerhalb der übergeordneten Kategorie Anschlagpunkte eine schraubbare oder anwendungsspezifische Lösung geeigneter sein.

Welche Angaben Sie für eine belastbare Auswahl bereithalten sollten

Wenn eine klappbare Anschweißöse technisch sauber ausgewählt werden soll, helfen vor allem diese Informationen:

• Art des Bauteils, auf das geschweißt werden soll,
• Werkstoff und verfügbare Materialstärke,
• vorgesehene Einbaulage des Anschlagpunkts,
• typische Belastungsrichtung im Hebevorgang,
• Häufigkeit der Nutzung,
• Einsatzumgebung, zum Beispiel Innenbereich, Außenbereich oder feuchte Umgebung,
• Anforderungen an Dokumentation, Freigabe oder interne Prüfung.

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Wichtig sind vor allem Bauteil, Werkstoff, Einbaulage, vorgesehene Belastungsrichtung und die Frage, wie häufig der Anschlagpunkt genutzt wird. Zusätzlich sollte geklärt werden, ob für Ihre Anwendung Herstellerangaben oder Prüfhinweise dokumentiert werden müssen.

Wann ist eine klappbare Anschweißöse nicht geeignet?

Wenn die Zugrichtung stark wechselt, der verfügbare Bauraum das freie Ausklappen behindert oder das Trägerbauteil die Kräfte nicht sauber aufnehmen kann, ist diese Ausführung häufig nicht die beste Wahl. Dann sollte eine andere Bauform innerhalb der Anschweißösen oder ein anderer Anschlagpunkt geprüft werden.

Welche Rolle spielt die Einsatzumgebung?

Eine große. Feuchtigkeit, Korrosion, Reinigungsmedien oder rauer Industriebetrieb beeinflussen, welche Ausführung dauerhaft sinnvoll ist. Ohne konkrete Werkstoff- und Oberflächenangaben sollten dazu keine pauschalen Aussagen getroffen werden. Je nach Anwendung kann eine Edelstahl-Ausführung sinnvoller sein.

Muss die Ausführung für diese Anwendung gesondert geprüft werden?

Bei sicherheitsrelevanten Hebevorgängen sollte immer geprüft werden, ob die konkrete Ausführung zur tatsächlichen Montage- und Belastungssituation passt. Entscheidend ist nicht nur das Produkt selbst, sondern die Kombination aus Bauform, Schweißmontage, Bauteil und realem Lastverlauf.

Beratung zu klappbaren Anschweißösen

Klappbare Anschweißösen sind eine sinnvolle Lösung, wenn ein dauerhaft integrierter Anschlagpunkt mit möglichst geringer Störkontur benötigt wird. Entscheidend sind dabei nicht nur die Tragfähigkeit, sondern vor allem Belastungsrichtung, Schweißsituation, Bauraum und Einsatzumgebung. Wenn noch offen ist, welche Ausführung zu Ihrem Bauteil und Ihrem Hebevorgang passt, sollte die Auswahl vorab technisch geprüft werden.
