Sonstige Anschlagpunkte

Sonstige Anschlagpunkte: passende Ausführung für spezielle Hebeaufgaben auswählen

Sonstige Anschlagpunkte decken Anwendungen ab, die mit klassischen Ringschrauben, Ringmuttern oder drehbaren Anschlagpunkten nicht sauber gelöst werden. Dazu zählen vor allem Anbauhaken, Betonplattenhaken, Containerhaken und Kugelkopf Betonhaken. Entscheidend ist hier nicht nur die Last, sondern vor allem, wie die Last aufgenommen wird, wo der Anschlagpunkt ansetzt und für welchen Bauteiltyp die Ausführung gedacht ist. Wird die falsche Bauform gewählt, entstehen in der Praxis schnell Fehlbelastungen, unzureichender Sitz oder eine Anwendung außerhalb der vorgesehenen Geometrie. Für eine belastbare Auswahl müssen deshalb Lastaufnahme, Bauteilgeometrie, Montageart und die konkrete Einsatzrichtung gemeinsam geprüft werden.

Entscheidungshilfe: Welche Unterkategorie passt zur Anwendung?

Innerhalb der sonstigen Anschlagpunkte unterscheiden sich die Produkte deutlich nach Einsatzfall. Die Auswahl sollte deshalb nicht über ähnliche Optik, sondern über die konkrete Hebeaufgabe erfolgen.

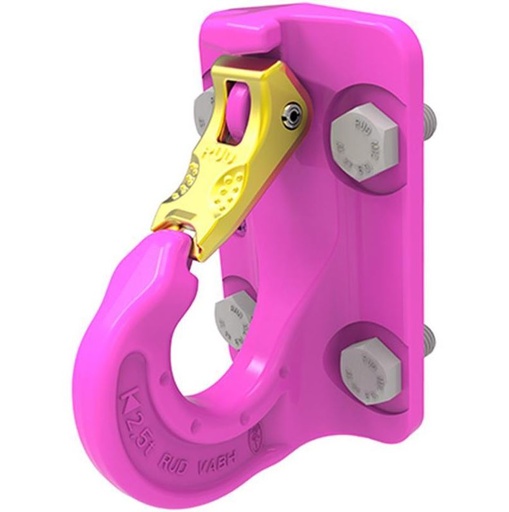

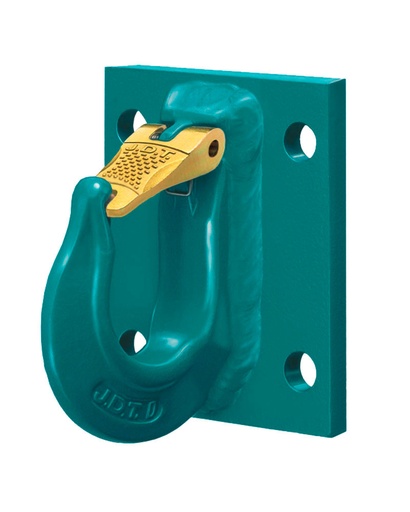

• Anbauhaken sind sinnvoll, wenn ein Anschlagpunkt konstruktiv an einem Bauteil ergänzt oder integriert werden soll und die Einbindung in die vorhandene Konstruktion im Vordergrund steht.

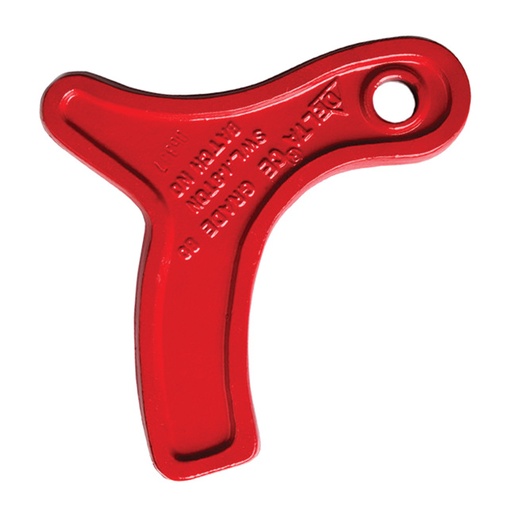

• Betonplattenhaken kommen in Frage, wenn Betonplatten oder vergleichbare Fertigteile über ihre Form oder Kante aufgenommen werden sollen und die Geometrie des Bauteils dafür ausgelegt ist.

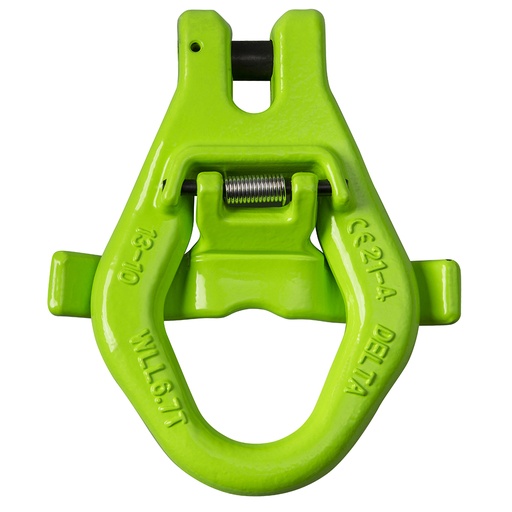

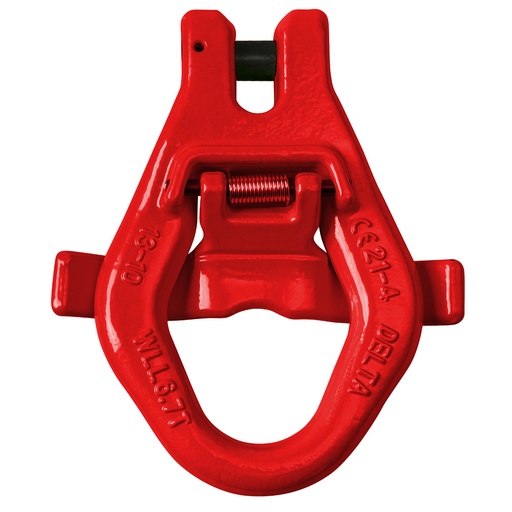

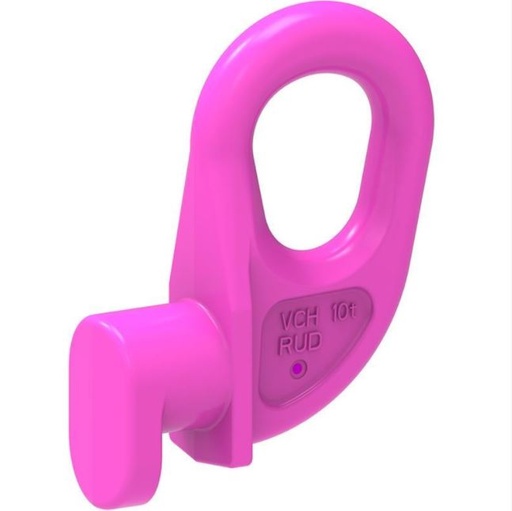

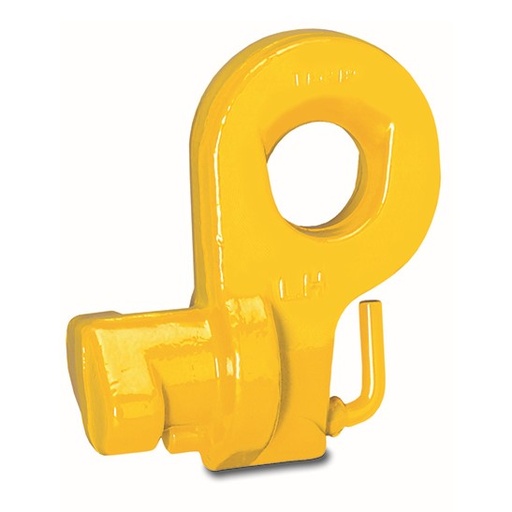

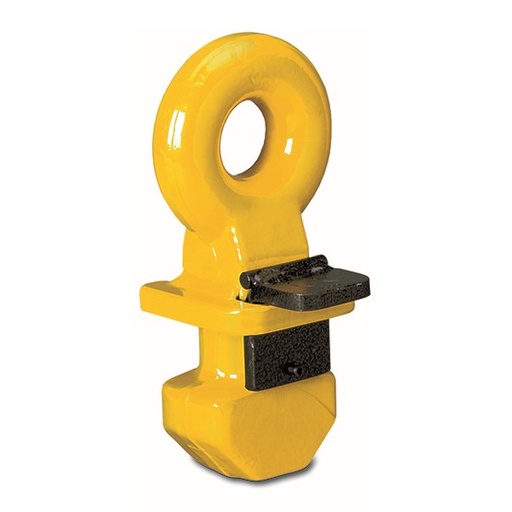

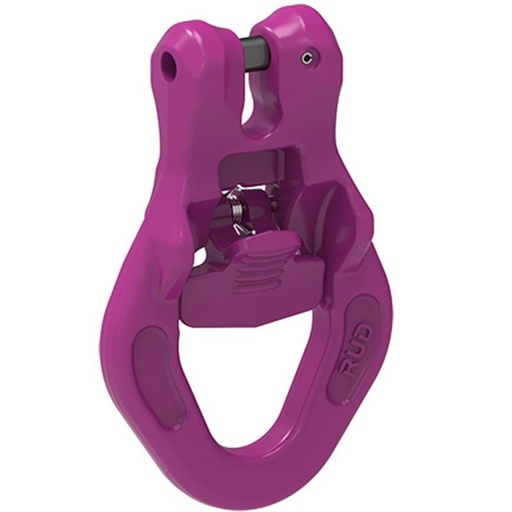

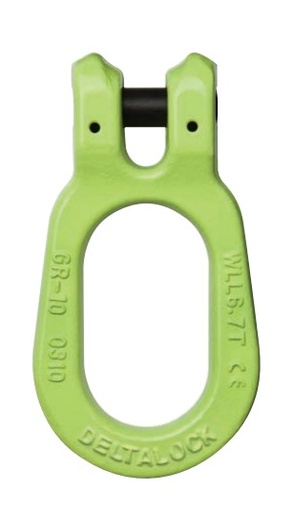

• Containerhaken sind für Anwendungen gedacht, bei denen an definierten Container-Aufnahmepunkten angeschlagen wird. Entscheidend ist dabei, ob der Haken zur jeweiligen Containerausführung und zur tatsächlichen Anschlagsituation passt.

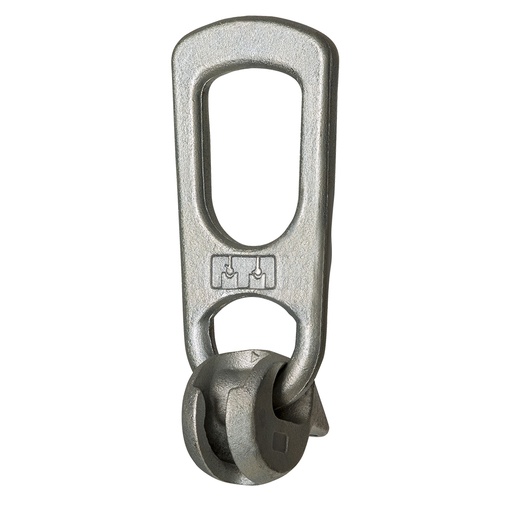

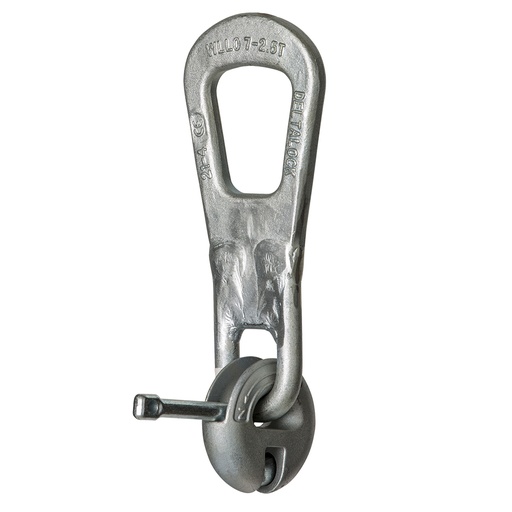

• Kugelkopf Betonhaken werden eingesetzt, wenn Fertigteile mit passenden Kugelkopfankern aufgenommen werden und die Verbindung genau auf dieses System abgestimmt sein muss.

Wenn die Anwendung stattdessen über ein Gewinde im Bauteil gelöst wird, sind häufig Ringschrauben nach DIN 580 oder Ringmuttern nach DIN 582 die passendere Route. Wenn zunächst noch offen ist, welche Bauart grundsätzlich geeignet ist, hilft die übergeordnete Übersicht zu Anschlagpunkte.

Technische Auswahlkriterien bei sonstigen Anschlagpunkten

In der Praxis hängt die Auswahl vor allem davon ab, ob der Anschlagpunkt zur Last und zur tatsächlichen Aufnahmesituation passt. Diese drei Faktoren sollten vorab geklärt werden:

1. Lastaufnahme und Belastungsrichtung

Entscheidend ist, ob die Last geradlinig, schräg, formschlüssig oder über einen definierten Systemanker aufgenommen wird. Ein Anschlagpunkt, der für eine bestimmte Zugrichtung vorgesehen ist, kann bei abweichender Belastung ungeeignet sein. Gerade bei Betonfertigteilen, Containern oder konstruktiv angebauten Haken reicht es nicht aus, nur die Nenntragfähigkeit zu betrachten. Für diese Anwendung muss die konkrete Ausführung geprüft werden.

2. Bauteilgeometrie und Aufnahmepunkt

Viele sonstige Anschlagpunkte funktionieren nur dann technisch sauber, wenn Materialstärke, Kantenform, Aussparung, Ankergeometrie oder Einhängepunkt zur Bauform passen. Ein Containerhaken muss zum realen Containeranschlusspunkt passen, ein Betonplattenhaken zur Geometrie des Betonteils und ein Kugelkopf Betonhaken zum vorgesehenen Ankerschluss. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

3. Montageart, Wiederverwendung und Einsatzumgebung

Vor dem Einsatz sollte geprüft werden, ob der Anschlagpunkt dauerhaft angebaut, nur für einzelne Hebevorgänge genutzt oder systembezogen mit einem vorhandenen Bauteil gekoppelt wird. Auch Feuchtigkeit, Verschleiß, Baustellenbetrieb, Korrosion oder rauer Umschlag können die Auswahl beeinflussen. Je nach Ausführung können außerdem Prüfhinweise, Herstellerangaben oder Zertifikate für die interne Dokumentation relevant sein.

Was die Auswahl in der Praxis zusätzlich bestimmt

Neben der grundsätzlichen Bauart sind für die technische Auswahl oft weitere Angaben relevant:

• Art und Gewicht der Last
• Lastschwerpunkt und Anschlagart
• Anzahl der Anschlagpunkte
• Baustoff oder Werkstoff des aufzunehmenden Bauteils
• Maße des Aufnahmepunkts oder des integrierten Ankers
• Häufigkeit der Nutzung und Verschleißrisiko
• Dokumentationsbedarf gegenüber Technik, Einkauf oder Arbeitssicherheit

Gerade bei dieser Produktgruppe reicht die Lastangabe allein nicht aus. Bei falscher Kombination von Produkt und Anwendung entsteht schnell Scheinsicherheit.

Häufige Fehler in der Praxis

Eine optisch ähnliche Bauform als technisch passend anzusehen

Häufig werden Anbauhaken, Betonplattenhaken oder Containerhaken zu stark nach dem äußeren Erscheinungsbild ausgewählt. Das ist riskant, weil die Funktion an eine konkrete Geometrie oder ein bestimmtes Einsatzprinzip gebunden ist. Was an einem Bauteil sicher sitzt, kann an einem anderen Bauteil ungeeignet sein.

Nur auf Tragfähigkeit zu achten

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Gerade bei sonstigen Anschlagpunkten sind jedoch Formschluss, Einbausituation, Lastweg und Belastungsrichtung oft ebenso wichtig. Bei falscher Dimensionierung oder falschem Sitz kann der Anschlagpunkt trotz ausreichender Lastangabe nicht zur Anwendung passen.

Systembezogene Komponenten frei zu kombinieren

Besonders bei Kugelkopf Betonhaken und vergleichbaren Systemlösungen muss geprüft werden, ob die konkrete Ausführung zur vorhandenen Einbautechnik passt. Eine freie Kombination ähnlicher Komponenten sollte nicht ohne Herstellerangaben oder eindeutige Zuordnung erfolgen. Hier kann die Herstellerfreigabe relevant sein.

Einsatzgrenzen des Bauteils zu übersehen

Nicht nur der Anschlagpunkt selbst, sondern auch das Bauteil, in das oder an das angeschlagen wird, muss die Lastaufnahme konstruktiv tragen. Ungeeignete Betonqualität, beschädigte Kanten, ungeprüfte Schweißkonstruktionen oder unklare Containerausführungen sind typische Ausschlussgründe.

Wann eine andere Lösung besser passt

Sonstige Anschlagpunkte sind nicht automatisch die beste Wahl, nur weil die Anwendung speziell wirkt. Eine andere Lösung ist sinnvoller, wenn:

• ein Gewindeanschluss vorhanden ist und ein schraubbarer Anschlagpunkt genügt – dann sind Ringschrauben oder Ringmuttern oft die klarere Lösung, je nach Ausführung nach DIN 580 bzw. DIN 582.
• die Last aus wechselnden Richtungen aufgenommen wird und eine starre Bauform nicht ausreicht – dann sollte innerhalb der Produktgruppe Anschlagpunkte eine andere Ausführung geprüft werden.
• kein definierter Aufnahmepunkt am Bauteil vorhanden ist – dann muss zunächst geklärt werden, ob konstruktiv überhaupt ein geeigneter Anschlagpunkt geschaffen werden kann.
• die Anwendung auf ein spezielles Fertigteilsystem ausgelegt ist – dann sollte die Auswahl streng systembezogen erfolgen, statt eine allgemeine Hakenlösung zu verwenden.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auswahl benötigt?

Für eine technisch saubere Auswahl sind vor allem Lastgewicht, Bauteilart, Aufnahmepunkt, Geometrie, Belastungsrichtung, Anzahl der Anschlagpunkte und die geplante Anschlagart relevant. Bei Betonfertigteilen oder Systemankern sollten zusätzlich die genaue Einbausituation und die verwendete Ausführung bekannt sein.

Wann ist ein sonstiger Anschlagpunkt nicht geeignet?

Nicht geeignet ist diese Produktgruppe, wenn kein definierter und tragfähiger Aufnahmepunkt vorhanden ist, wenn die Last in einer anderen Richtung aufgenommen wird als vorgesehen oder wenn die konkrete Bauteilgeometrie nicht zur Bauform passt. Auch bei unklarer Systemzuordnung sollte nicht frei gewählt werden.

Welche Rolle spielt die Einsatzumgebung?

Die Einsatzumgebung beeinflusst Verschleiß, Korrosionsrisiko, Sichtprüfung und Handhabung. Im Baustellenbetrieb, im Außenbereich oder bei häufiger Nutzung sollte besonders auf Zustand, Bauteilkontakt und Dokumentationsbedarf geachtet werden. Je nach Ausführung sind Prüfhinweise und Herstellerangaben für die interne Freigabe relevant.

Muss die Ausführung für diese Anwendung gesondert geprüft werden?

Ja, bei vielen sonstigen Anschlagpunkten ist die Eignung stark an die konkrete Anwendung gebunden. Entscheidend ist, ob die Ausführung für die reale Geometrie, Lastaufnahme und Kombination mit dem Bauteil vorgesehen ist. Laut Herstellerangaben oder technischer Dokumentation kann dafür eine gesonderte Prüfung sinnvoll oder erforderlich sein.

Beratung zur passenden Ausführung

Sonstige Anschlagpunkte sind immer dann sinnvoll, wenn eine spezielle Anschlagsituation mit Standardlösungen nicht sauber abgedeckt wird. Entscheidend sind dabei nicht nur Last und Abmessung, sondern vor allem Bauteilgeometrie, Belastungsrichtung und die Frage, ob die konkrete Ausführung technisch zur Anwendung passt. Sind Lastaufnahme, Aufnahmepunkt oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
