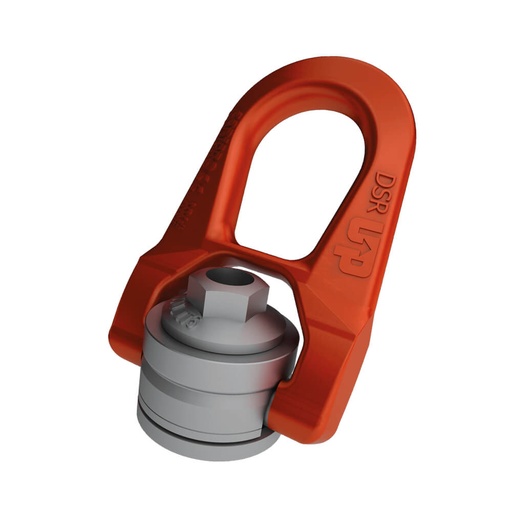

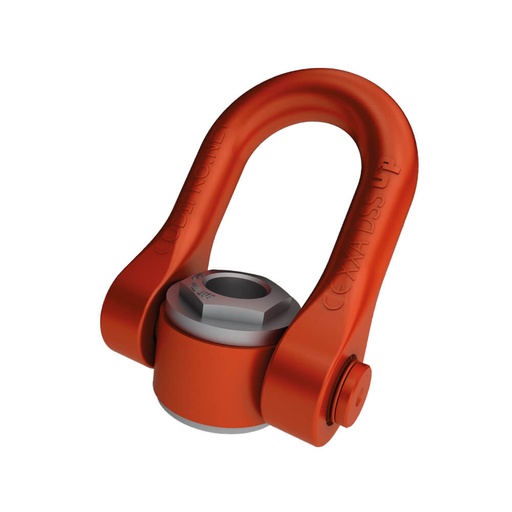

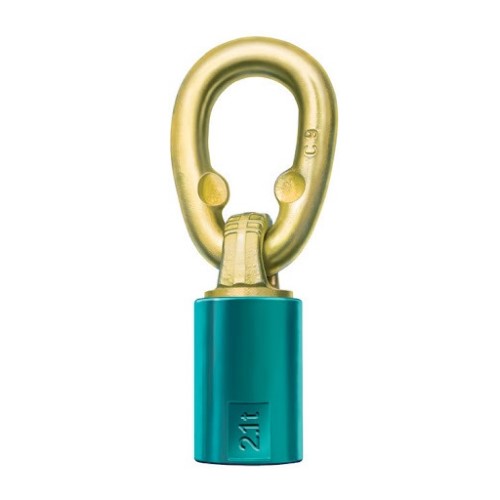

Ringmuttern Drehbar und Klappbar

Ringmuttern drehbar und klappbar für ausrichtbare Anschlagpunkte

Ringmuttern drehbar und klappbar werden eingesetzt, wenn ein Anschlagpunkt nicht nur auf ein vorhandenes Gewinde aufgeschraubt werden soll, sondern sich auch an die Zugrichtung anpassen muss. Entscheidend ist hier nicht allein die Nennlast, sondern vor allem, ob sich Lastaufnahme, Einbausituation und Bewegungsrichtung mit der konkreten Ausführung sauber abbilden lassen. In der Praxis entstehen Fehlanwendungen häufig dann, wenn feste Ringmuttern mit drehbaren Varianten verwechselt werden oder wenn die Gewindelänge, die Auflagefläche und die tatsächliche Belastungsrichtung nicht ausreichend geprüft werden. Für eine belastbare Auswahl müssen deshalb Anwendung, Gewinde, Montagebedingungen und Herstellerangaben zusammen betrachtet werden.

Wann Ringmuttern drehbar und klappbar sinnvoll sind

Diese Produktkategorie ist vor allem dann sinnvoll, wenn sich der Anschlagpunkt an wechselnde Positionen der Last oder an unterschiedliche Zugrichtungen anpassen muss. Eine drehbare und klappbare Ringmutter kann Vorteile bringen, wenn der Ring in Ruhestellung möglichst platzsparend anliegen soll und für den Hebevorgang erst in die benötigte Position gebracht wird. Das ist vor allem bei Maschinenbauteilen, Werkzeugen, Vorrichtungen oder Baugruppen relevant, bei denen starre Bauteile stören würden oder die Last nicht immer exakt in derselben Richtung aufgenommen wird.

Eine passende Ausführung muss jedoch zur tatsächlichen Anwendung passen. Vor dem Einsatz sollte geprüft werden, ob die Ringmutter für die geplante Belastungsrichtung, die wiederkehrende Nutzung und die vorhandene Gewindesituation freigegeben ist. Gerade bei Anschlagpunkten hängt die Eignung nicht nur vom Produkt selbst ab, sondern auch vom Werkstoff des Bauteils, von der Einschraubtiefe, von der Qualität des Gewindes und von der ebenen Auflage an der Montagefläche.

Entscheidungshilfe: Welche Ausführung passt zur Anwendung?

In der Praxis hängt die Auswahl vor allem von vier Fragen ab:

• Ist die Belastungsrichtung wechselnd oder nicht exakt vorgegeben?
  Dann ist eine drehbare und klappbare Ringmutter oft sinnvoller als eine feste Ringmutter.
• Wird ein kompakter, anliegender Ring in Ruheposition benötigt?
  Dann ist die klappbare Bauform oft vorteilhaft, etwa wenn überstehende Teile im Betrieb stören würden.
• Ist Korrosionsbeständigkeit in feuchter oder aggressiver Umgebung wichtig?
  Dann sollte geprüft werden, ob eine Ringmutter aus Edelstahl technisch besser passt. Die Eignung hängt jedoch von Medium, Temperatur und konkreter Ausführung ab.
• Reicht eine drehbare Ausführung ohne zusätzliche Klappfunktion aus?
  Dann kann auch die Kategorie Ringmuttern drehbar die passendere Auswahl sein.

Wenn noch nicht feststeht, ob überhaupt eine Ringmutter die richtige Bauform ist, hilft der Blick auf die übergeordnete Kategorie Ringmuttern oder auf den Bereich Anschlagpunkte. Für Anwendungen mit Schraubbolzen statt Innengewinde kann auch eine Ringschraube oder eine drehbare Ringschraube die technisch logischere Lösung sein.

Technische Auswahlkriterien bei drehbaren und klappbaren Ringmuttern

1. Gewinde und Einschraubtiefe

Für die technische Auswahl sind vor allem diese Angaben relevant: Gewindegröße, Gewindeart, Gewindelänge der Gegenverbindung und der Werkstoff des Bauteils. Eine Ringmutter ist nur dann sinnvoll einsetzbar, wenn das vorhandene Gewinde zur Ausführung passt und ausreichend tragfähig in das Bauteil eingebracht ist. Bei zu kurzer Einschraubtiefe oder ungeeignetem Grundmaterial entsteht schnell Scheinsicherheit. Die Ringmutter selbst kann passend wirken, obwohl die Schwachstelle tatsächlich im Bauteil oder im Gewinde sitzt.

2. Belastungsrichtung und Ausrichtbarkeit

Der zentrale Vorteil drehbarer und klappbarer Ringmuttern liegt in der Anpassung an die Lastaufnahme. Trotzdem sollte nicht pauschal davon ausgegangen werden, dass jede Ausführung für jede Lastrichtung geeignet ist. Entscheidend ist, ob die konkrete Ringmutter laut Herstellerangaben für axiale, geneigte oder wechselnde Belastungen vorgesehen ist. Bei Anschlagpunkten hängt die Tragfähigkeit vom Lastwinkel, von der Montagefläche und von der freigegebenen Einbaulage ab. Wenn die Anwendung davon abweicht, ist eine andere Lösung sinnvoller.

3. Auflagefläche und Einbausituation

Eine ebene, tragfähige und ausreichend dimensionierte Auflagefläche ist für die Funktion des Anschlagpunkts wesentlich. Wenn die Ringmutter nicht sauber aufliegt, kann es zu ungünstiger Krafteinleitung, Verspannung oder Fehlstellung kommen. Gerade bei klappbaren Bauformen sollte geprüft werden, ob der Ring frei beweglich ist und in Arbeitsstellung nicht durch Anbauteile, Kanten oder Gehäusebereiche behindert wird.

4. Nutzungsfrequenz und Prozesssicherheit

Wird der Anschlagpunkt regelmäßig für interne Transportprozesse genutzt, sind nicht nur Tragfähigkeit und Gewinde relevant, sondern auch Handhabung, Reproduzierbarkeit und Betriebssicherheit. In solchen Fällen ist zu prüfen, ob die Ringmutter für wiederkehrende Hebevorgänge geeignet ist und ob Prüfhinweise, Herstellerangaben oder interne Dokumentation für die Freigabe benötigt werden. Gerade im Maschinenumfeld reicht die reine Passform im Gewinde nicht aus.

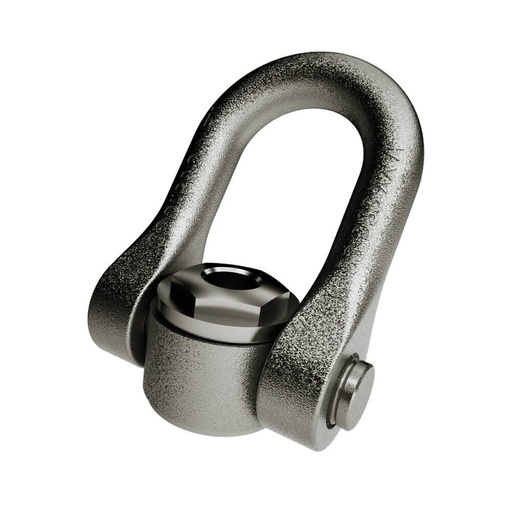

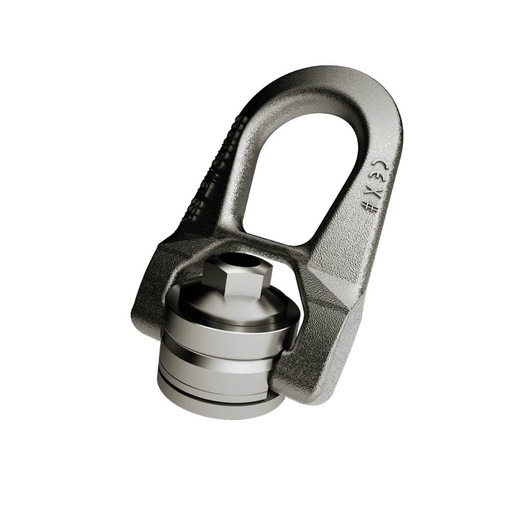

5. Werkstoff und Einsatzumgebung

Feuchtigkeit, Außenbereich, Reinigungsmedien oder korrosive Umgebung können die Auswahl beeinflussen. Eine Edelstahlausführung kann sinnvoll sein, wenn Korrosion ein Thema ist, sie ist aber nicht automatisch für jede chemische Belastung geeignet. Bei Temperatur, Reinigungschemie oder dauerhaft aggressiver Umgebung muss die konkrete Ausführung geprüft werden. Harte Aussagen zur Beständigkeit sollten nur auf Basis belastbarer Herstellerangaben getroffen werden.

Häufige Fehler in der Praxis

• Feste und drehbare Ringmuttern werden gleich behandelt.
  Das ist einer der häufigsten Auswahlfehler. Wer eine feste Ausführung dort einsetzt, wo sich die Lastaufnahme anpassen muss, riskiert ungünstige Kraftrichtung und Fehlbelastung.
• Die Einschraubtiefe wird nicht ausreichend geprüft.
  Gerade bei vorhandenen Gewinden in Maschinenbauteilen wird oft nur auf den Nenndurchmesser geschaut. Wenn das Gegengewinde zu kurz ist oder im ungeeigneten Material sitzt, ist die Auslegung nicht belastbar.
• Die tatsächliche Belastungsrichtung wird unterschätzt.
  Viele Anwendungen sehen auf den ersten Blick nach rein vertikalem Heben aus. In der Praxis entstehen aber durch Lastschwerpunkt, Anschlagmittel oder Einbaulage seitliche oder schräge Zugrichtungen.
• Die Montagefläche wird nicht als Auswahlkriterium behandelt.
  Wenn die Ringmutter nicht vollflächig und spannungsfrei anliegt, kann die Funktion des Anschlagpunkts beeinträchtigt sein.

Wann eine andere Lösung besser passt

Nicht geeignet ist diese Ausführung, wenn ein einfacher, dauerhaft starrer Anschlagpunkt ausreicht und keine Ausrichtung an wechselnde Zugrichtungen nötig ist. Dann kann eine feste Ringmutter wirtschaftlicher und konstruktiv ausreichend sein.

Wenn die Anwendung zwar Ausrichtbarkeit verlangt, die Klappfunktion aber keine Rolle spielt, ist eine drehbare Ringmutter oft die klarere Wahl.

Wenn statt eines Innengewindes ein Außengewinde oder eine Schraubverbindung über einen Bolzen erforderlich ist, sollte eher im Bereich Ringschrauben oder Ringschrauben drehbar geprüft werden.

Wenn die Einbausituation sehr speziell ist, etwa bei begrenztem Bauraum, wechselnden Lastwinkeln oder hohen Anforderungen an Dokumentation und Freigabe, kann auch ein anderer Anschlagpunkt technisch besser passen als eine klassische Ringmutter.

Welche Angaben für eine saubere Auswahl vorliegen sollten

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen:

• Gewindegröße und Gewindeart
• Werkstoff und Wandstärke des Bauteils
• geplante Belastungsrichtung und mögliche Lastwinkel
• ob der Anschlagpunkt dauerhaft montiert bleibt oder häufig umgesetzt wird
• Einbaulage und verfügbare Auflagefläche
• Einsatzumgebung, zum Beispiel innen, außen, feucht oder chemisch belastet
• Dokumentationsbedarf für interne Freigabe, Arbeitssicherheit oder Prüfung

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Mindestens erforderlich sind Gewindegröße, Bauteilwerkstoff, Einbausituation, Belastungsrichtung und die Frage, ob der Anschlagpunkt nur gelegentlich oder regelmäßig genutzt wird. Ohne diese Angaben ist eine belastbare Auswahl kaum möglich.

Wann ist eine drehbare und klappbare Ringmutter nicht geeignet?

Wenn die Anwendung eine andere Anschlussart verlangt, wenn die Gewindesituation unklar ist oder wenn die tatsächliche Belastungsrichtung nicht zur freigegebenen Ausführung passt. Auch bei ungeeigneter Montagefläche oder unzureichender Einschraubtiefe sollte diese Lösung nicht einfach angesetzt werden.

Welche Rolle spielt die Einsatzumgebung?

Eine große. Feuchtigkeit, Reinigung, Korrosion, Außenbereich oder chemische Einflüsse können die Werkstoffwahl und die Eignung der konkreten Ausführung beeinflussen. Je nach Anwendung müssen Herstellerangaben zur Beständigkeit und zu Prüfhinweisen berücksichtigt werden.

Muss die Ausführung für diese Anwendung gesondert geprüft werden?

Bei Anschlagpunkten ist das oft sinnvoll. Gerade bei wechselnden Lastwinkeln, häufigen Hebevorgängen oder sicherheitsrelevanten Anwendungen sollten Freigabe, Montagebedingungen und Dokumentation anhand der konkreten Ausführung geprüft werden. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate relevant sein.

Beratung zur passenden Ringmutter

Ringmuttern drehbar und klappbar sind dann die richtige Wahl, wenn ein Anschlagpunkt auf ein vorhandenes Innengewinde aufgesetzt wird und sich an die reale Lastaufnahme anpassen soll. Entscheidend sind nicht nur Gewindegröße und Tragfähigkeit, sondern auch Einschraubtiefe, Montagefläche, Lastwinkel und Einsatzumgebung. Wenn noch offen ist, ob diese Bauform zu Ihrer Anwendung passt oder ob eine feste, drehbare oder korrosionsbeständige Alternative sinnvoller ist, sollte die Auswahl vorab technisch geprüft werden.
