Cromox CAKF Aufhängeglied, 3- und 4-Strang
- Hergestellt aus hochwertigem Duplexstahl für ausgezeichnete Korrosionsbeständigkeit in aggressiven Umgebungen.
- Einzigartig abgeflachter Bereich sorgt für eine sichere und stabile Montage von Verbindungszubehör.
- Verfügbar für Ketten von 5 mm bis 16 mm mit einer Tragfähigkeit von 1,3 bis 12,6 Tonnen.
- Spezialentwickelt für 3- und 4-strängige Kettengehänge in schweren industriellen Hebeanwendungen.
- Entspricht der EN 1677-3 Norm für Hebe- und Fördermittel.

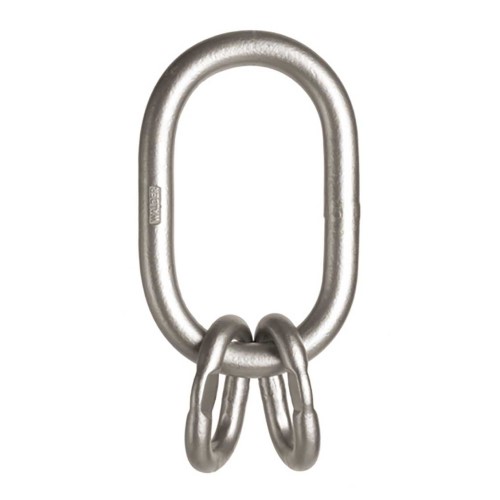

Cromox CAKF Aufhängekopf – 3- und 4-Strang für schwere Hebeanwendungen
Der Cromox CAKF Aufhängekopf ist ein hochwertiger, aus Edelstahl gefertigter Kopf, entwickelt für den Einsatz in 3- und 4-Strang-Hebeketten. Durch den Einsatz von hochwertigem Duplexstahl ist dieser Aufhängekopf für schwere industrielle Anwendungen geeignet. Das einzigartige Design mit abgeflachtem Bereich ermöglicht eine sichere Montage von Verbindungsgliedern. Ideal für anspruchsvolle Umgebungen, in denen Korrosionsbeständigkeit und Zuverlässigkeit an erster Stelle stehen.
Vorteile und Nachteile
- Korrosionsbeständig: Geeignet für den Einsatz in aggressiven und feuchten Umgebungen.
- Sicheres Design: Die abgeflachte Seite sorgt für eine stabile und sichere Montage von Zubehör.
- Hohe Tragfähigkeit: Tragfähigkeiten von 1,3 bis 12,6 Tonnen, geeignet für schwere Lasten.
- Keine Zubehörteile standardmäßig enthalten: Verbindungsglieder müssen separat erworben werden.
- Weniger geeignet für nicht-edelstahl Kettenstränge: Speziell für Edelstahl-Anwendungen entwickelt.
Anwendungen
- Wofür verwendet man einen Cromox CAKF Aufhängekopf?
- Ein CAKF Aufhängekopf wird als zentrale Aufhängung für die Konfiguration von 3- oder 4-Strang Kettenwerk in Hebeanwendungen genutzt.
- Warum Edelstahl wählen?
- Edelstahl bietet optimalen Schutz vor Korrosion, sodass der Aufhängekopf in feuchten, maritimen oder chemischen Umgebungen einsetzbar ist.
Besonderheiten
- Wie funktioniert der abgeflachte Bereich?
- Der abgeflachte Bereich ermöglicht eine einfache und sichere Montage beispielsweise eines Gabelschäkels oder Clevis-Verbinders.
- Ist ein Verbindungsglied inbegriffen?
- Nein, Verbindungsglieder wie Typ CGS müssen separat bestellt werden.
- Kann der Aufhängekopf mit unterschiedlichen Kettengrößen verwendet werden?
- Ja, der CAKF ist für Ketten von 5 mm bis 16 mm lieferbar und eignet sich für verschiedene Hebeanwendungen.
Wichtige technische Daten
- Material:
- Duplex-Edelstahl 1.4462 / AISI 318LN
- Oberfläche:
- Strahlbehandelte Oberfläche für zusätzlichen Schutz
- Sicherheit:
- Mit abgeflachter Seite für sichere Montage von Verbindungsgliedern ausgestattet
- Normen:
- Grade 60, geeignet für 3- und 4-strängige Hebeketten gemäß Industriestandard
Technische Daten
| Tragfähigkeit (Tonne) | Abmessungen A | Abmessungen B | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Herstellercode | 0-45° | 45-60° | Passende Kette | Gewicht (kg) | D (mm) | T (mm) | B (mm) | D (mm) | T (mm) | B (mm) |
| KW_TSCRCAKF-10 | CAKF-10/8 | 0,8 | 0,6 | 4 | 0,24 | 10 | 80 | 50 | 8 | 35 | 19 |
| KW_TSCRCAKF-13 | CAKF-13/10 | 1,3 | 0,9 | 5 | 0,52 | 13 | 110 | 60 | 10 | 44 | 25 |
| KW_TSCRCAKF-16 | CAKF-16/13 | 2,65 | 1,85 | 6/7 | 0,97 | 16 | 110 | 60 | 13 | 54 | 25 |
| KW_TSCRCAKF-18 | CAKF-18/16 | 3,25 | 2,3 | 8 | 1,6 | 18 | 135 | 75 | 16 | 70 | 34 |
| KW_TSCRCAKF-22 | CAKF-22/18 | 5,15 | 3,65 | 10 | 2,76 | 22 | 160 | 90 | 18 | 85 | 40 |
| KW_TSCRCAKF-26 | CAKF-26/22 | 8,15 | 5,75 | 13 | 4,45 | 26 | 180 | 100 | 22 | 115 | 50 |
| KW_TSCRCAKF-32 | CAKF-32/26 | 12,6 | 9 | 16 | 7,55 | 32 | 200 | 110 | 26 | 140 | 65 |
| KW_TSCRCAKF-45 | CAKF-45/32 | 16,8 | 12 | 18 | 17,8 | 45 | 320 | 175 | 32 | 140 | 70 |
Eigenschaften
- Artikelnummer
- KW_TSCRCAKF-10
- EAN-Nummer
- KW_TSCRCAKF-10
- Gewicht
- 0.2
- Güteklasse
- INOX
- Marke
- Cromox
