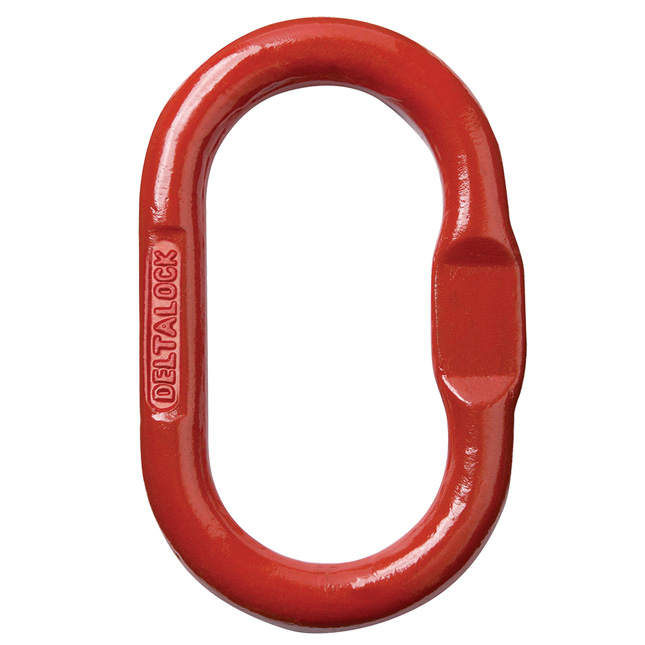

Deltalock Aufhängeglied, 1- oder 2-Strang, Güteklasse 8
- Hergestellt aus Güteklasse 80 Stahl für außergewöhnliche Zugfestigkeit und Haltbarkeit bei schweren Hebeanwendungen.
- Erhältlich in verschiedenen Längen und Konfigurationen mit optionalen Verkürzungshaken für zusätzliche Flexibilität.
- Ausgelegt als Scharnierpunkt für gleichmäßige Kraftverteilung bei variablen Hebewinkeln.
- Geeignet für den Einsatz bei Temperaturen zwischen -40°C und +350°C, abhängig von der Zusammensetzung.
- Entspricht der europäischen Norm EN 818-4 für Hebemittel.
Deltalock Obergabel, 1- oder 2-strängig, Güteklasse 80 – Für robuste Hebeanwendungen
Die Deltalock Obergabel ist ein hochwertiges Verbindungsglied für Kettengehänge, geeignet für 1- oder 2-strängige Hebeketten in Güteklasse 80. Durch die solide Konstruktion gemäß EN 818-4 ist diese Obergabel ideal für anspruchsvolle Hebearbeiten in Industrie und Bau. Die Obergabel ist in verschiedenen Längen erhältlich, mit unterschiedlichen Haken und optional mit oder ohne Verkürzungshaken. Dieses Produkt steht für Sicherheit, Flexibilität und eine lange Lebensdauer.
Vorteile und Nachteile
- Starkes Material: Güteklasse 80 Stahl bietet hohe Zugfestigkeit und Zuverlässigkeit.
- Flexible Konfiguration: Erhältlich in verschiedenen Längen, mit unterschiedlichen Haken und Verkürzungshaken.
- Sicherheit: Entspricht der europäischen Norm EN 818-4 und ist für verschiedene Temperaturen bis +350°C geeignet.
- Spezifische Befestigung erforderlich: Die Montage erfordert Präzision und Kenntnis der Anzugsdrehmomente.
- Nicht geeignet über 350°C: Gebrauch über dieser Temperatur ist nicht erlaubt.
Anwendungen
- Wofür verwendet man eine Deltalock Obergabel?
- Die Deltalock Obergabel wird als Verbindungsstelle am oberen Ende einer Hebekette eingesetzt, meist bei mehrsträngigen Kettengehängen für schwere Lasten.
- Warum Güteklasse 80 Material?
- Güteklasse 80 ist aufgrund der hohen Zugfestigkeit und hervorragenden Haltbarkeit, auch bei intensiver Nutzung, besonders für schwere Hebeanwendungen geeignet.
Besonderheiten
- Wie funktioniert die Deltalock Obergabel?
- Die Obergabel bildet das Gelenk zwischen Hebekette und Lasthaken. So können Kräfte gleichmäßig verteilt werden, auch bei variablen Winkeln.
- Ist ein Verkürzungshaken enthalten?
- Verkürzungshaken sind optional. Sie wählen zwischen Ausführungen mit oder ohne Verkürzungshaken, abhängig vom gewünschten Einsatzbereich.
- Welche Temperaturbereiche gelten?
- Die Obergabel ist einsetzbar von -40°C bis +350°C, abhängig von den verwendeten Schrauben und der Freigabe des Herstellers.
- Welche Tragfähigkeiten sind verfügbar?
- Die Tragfähigkeiten variieren je nach Typ und Konfiguration. Diese sind deutlich am Produkt gekennzeichnet.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl, Güteklasse 80.
- Oberfläche:
- Robuste, industrielle Ausführung.
- Sicherheit:
- Entspricht strengen Anforderungen an Tragfähigkeit und Temperatur.
- Normen:
- Hergestellt gemäß EN 818-4.
Technische Daten

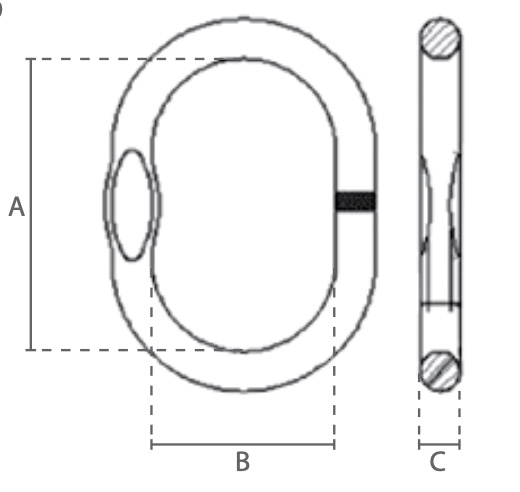

| Modell | WLL (Tonne) | A (mm) | B (mm) | C (mm) | Gewicht (kg) |
| TS80 7 | 1,6 | 110 | 60 | 13 | 0,4 |
| TS80 8 | 2,12 | 110 | 60 | 16 | 0,6 |
| TS80 10 | 3,15 | 135 | 75 | 18 | 0,8 |
| TS80 13 | 5,3 | 160 | 90 | 22 | 1,5 |
| TS80 16 | 8 | 180 | 100 | 26 | 2,3 |
| TS80 18 | 11,2 | 200 | 110 | 32 | 4 |
| TS80 20 | 14 | 260 | 140 | 36 | 6,4 |
| TS80 22 | 17 | 300 | 160 | 40 | 9 |
| TS80 26 | 21,2 | 340 | 180 | 45 | 12,8 |
| TS80 32 | 31,5 | 350 | 190 | 50 | 16,6 |
| TS80 36 | 45 | 400 | 200 | 56 | 23,3 |
| Modell | WLL (Tonne) | A (mm) | B (mm) | C (mm) | Gewicht (kg) |
| TS80 7 | 1,6 | 110 | 60 | 13 | 0,4 |
| TS80 8 | 2,12 | 110 | 60 | 16 | 0,6 |
| TS80 10 | 3,15 | 135 | 75 | 18 | 0,8 |
| TS80 13 | 5,3 | 160 | 90 | 22 | 1,5 |
| TS80 16 | 8 | 180 | 100 | 26 | 2,3 |
| TS80 18 | 11,2 | 200 | 110 | 32 | 4 |
| TS80 20 | 14 | 260 | 140 | 36 | 6,4 |
| TS80 22 | 17 | 300 | 160 | 40 | 9 |
| TS80 26 | 21,2 | 340 | 180 | 45 | 12,8 |
| TS80 32 | 31,5 | 350 | 190 | 50 | 16,6 |
| TS80 36 | 45 | 400 | 200 | 56 | 23,3 |
Eigenschaften
- Artikelnummer
- KW_TS80-0160
- Herstellercode
- YE.8.079.07-06
- EAN-Nummer
- 8719482306907
- Gewicht
- 0.34
- Güteklasse
- GK 8
- Marke
- DELTA
