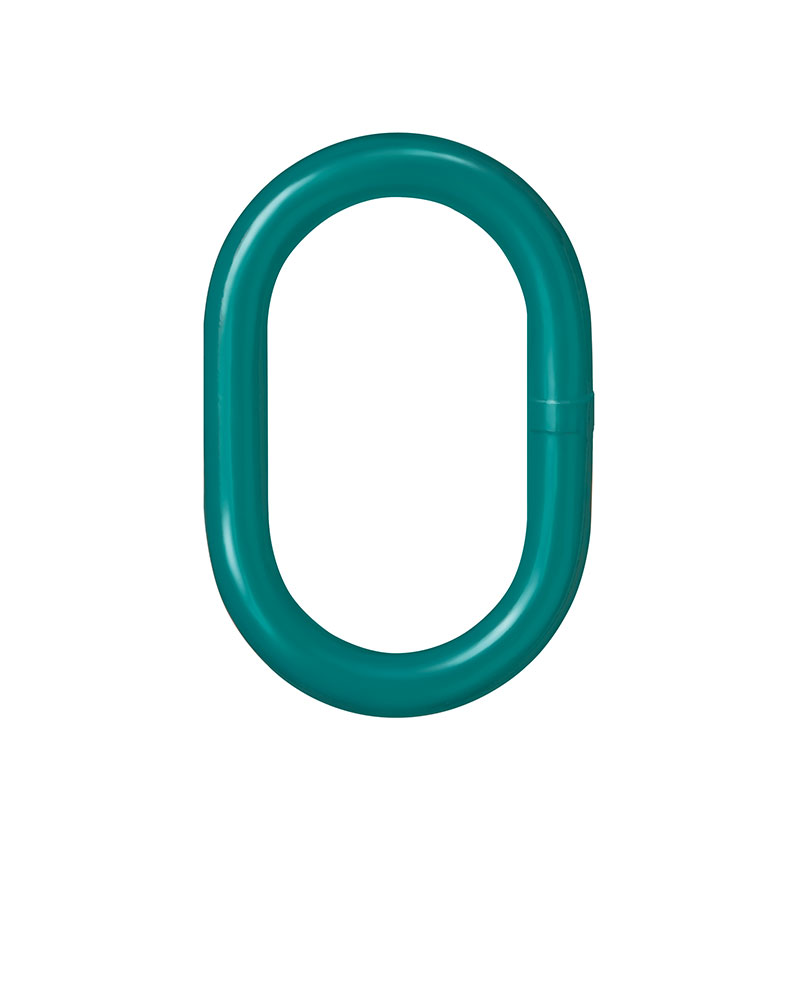

JDT ENORM Aufhängeglied, 1- oder 2-Strang, Güteklasse 10
- Geeignet für 1- oder 2-Strang-Kettengehänge mit einer Tragfähigkeit bis zu 60 Tonnen.
- Hergestellt aus hochwertigem Güteklasse-100-Stahl für optimale Festigkeit und geringes Gewicht.
- Robuste Ausführung für den intensiven Einsatz in Industrie- und Bauanwendungen.
- Erhöht die Sicherheit durch Temperaturbeständigkeit und gleichmäßige Lastverteilung.
- Entspricht der EN-Norm für Hebezeugtragfähigkeit und Sicherheitsanforderungen.
JDT ENORM Topschäkel, 1- oder 2-Strang, Güteklasse 100 – Hochwertiger Topschäkel für schwere Hebeanwendungen
Der JDT ENORM Topschäkel, geeignet für 1- oder 2-Strang Kettenmontagen, ist für intensive Hebearbeiten konzipiert. Dank seines Materials der Güteklasse 100 bietet dieser Topschäkel eine hohe Tragfähigkeit und Sicherheit. Die ENORM-Serie ist bekannt für ihre robuste Ausführung und vielseitige Einsetzbarkeit. Dies macht den Topschäkel unverzichtbar in Industrie- und Bauanwendungen, bei denen Zuverlässigkeit zählt.
Vorteile und Nachteile
- Hohe Tragfähigkeit: Bis zu 60 Tonnen geeignet für die schwersten Hebeaufgaben.
- Vielseitig einsetzbar: Geeignet für 1- und 2-Strang Kettenkonfigurationen.
- Sicherheit: Erfüllt die höchsten Sicherheitsanforderungen und ist temperaturbeständig.
- Nicht geeignet über 300°C: Einsatz bei extrem hohen Temperaturen ist nicht gestattet.
- Speziell für Kettenhebetechnik: Nicht verwendbar für Drahtseil- oder Taubenzusammenstellungen.
Anwendungen
- Wofür wird ein Topschäkel verwendet?
- Ein Topschäkel wird als Hauptverbindung zwischen Hebekette(n) und Haken eines Krans oder Flaschenzugs eingesetzt.
- Warum Güteklasse 100 Stahl?
- Güteklasse 100 Stahl bietet eine höhere Festigkeit und Tragkraft bei geringerem Gewicht, ideal für schwere Lasten und intensiven Gebrauch.
Besonderheiten
- Wie funktioniert der Topschäkel?
- Der Topschäkel bildet den zentralen Verbindungspunkt zwischen den Hebeketten und dem Lasthaken und verteilt die Last gleichmäßig.
- Ist ein Reduzierring enthalten?
- Bei der Ausführung mit Reduzierringen ist der Reduzierring enthalten, andernfalls nicht.
- Was passiert, wenn der Topschäkel bei hohen Temperaturen verwendet wird?
- Bei Temperaturen über 200°C verringert sich die Tragfähigkeit gemäß technischer Tabelle; über 300°C ist der Einsatz nicht gestattet.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Grade 100 legierter Stahl.
- Oberfläche:
- Verschleißfeste und korrosionsbeständige Beschichtung.
- Sicherheit:
- Tragfähigkeit bis zu 60 Tonnen, abhängig von der Ausführung; geprüft nach strengen Standards.
- Normen:
- Hergestellt nach DIN- und EN-Normen; geeignet für Temperaturen von -40°C bis +200°C ohne Kapazitätsverlust.

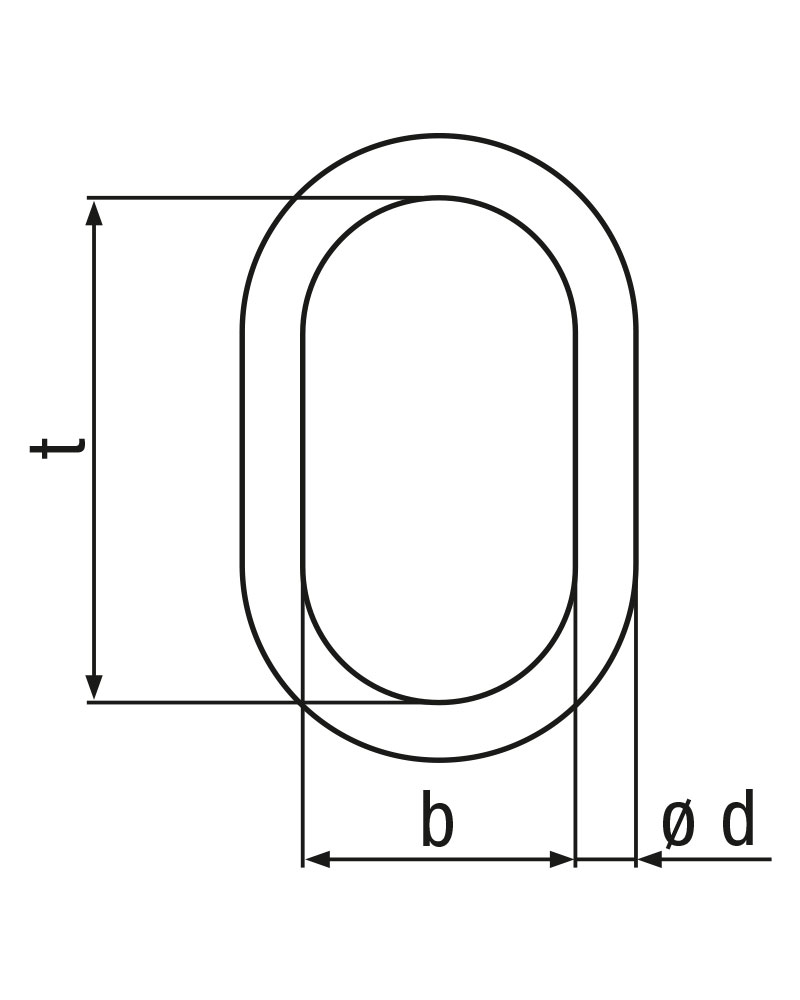

Technische Daten
| Artikelcode | Tragfähigkeit 0°-45° (t) | Tragfähigkeit 45°-60° (t) | Ød (mm) | b (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| KW_JDTTS1-0200 | 2,0 | 1,4 | 13 | 60 | 110 | 0,35 |
| KW_JDTTS1-0355 | 3,55 | 2,5 | 18 | 75 | 135 | 0,9 |
| KW_JDTTS1-0560 | 5,6 | 4,0 | 22 | 90 | 160 | 1,5 |
| KW_JDTTS1-0950 | 9,5 | 6,7 | 26 | 100 | 180 | 2,35 |
| KW_JDTTS1-1400 | 14,0 | 10,0 | 32 | 110 | 200 | 3,85 |
| KW_JDTTS1-1800 | 18,0 | 12,5 | 36 | 140 | 260 | 6,2 |
| KW_JDTTS1-2650 | 26,5 | 19,0 | 45 | 180 | 340 | 13,0 |
| KW_JDTTS1-3700 | 37,0 | 26,5 | 56 | 200 | 400 | 23,54 |
| Artikelcode | Tragfähigkeit 0°-45° (t) | Tragfähigkeit 45°-60° (t) | Ød (mm) | b (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| KW_JDTTS1-0200 | 2,0 | 1,4 | 13 | 60 | 110 | 0,35 |
| KW_JDTTS1-0355 | 3,55 | 2,5 | 18 | 75 | 135 | 0,9 |
| KW_JDTTS1-0560 | 5,6 | 4,0 | 22 | 90 | 160 | 1,5 |
| KW_JDTTS1-0950 | 9,5 | 6,7 | 26 | 100 | 180 | 2,35 |
| KW_JDTTS1-1400 | 14,0 | 10,0 | 32 | 110 | 200 | 3,85 |
| KW_JDTTS1-1800 | 18,0 | 12,5 | 36 | 140 | 260 | 6,2 |
| KW_JDTTS1-2650 | 26,5 | 19,0 | 45 | 180 | 340 | 13,0 |
| KW_JDTTS1-3700 | 37,0 | 26,5 | 56 | 200 | 400 | 23,54 |
Eigenschaften
- Artikelnummer
- KW_JDTTS1-0200
- EAN-Nummer
- KW_JDTTS1-0200
- Gewicht
- 0.35
- Güteklasse
- GK 10
- Marke
- JDT
