JDT MAXNORM Aufhängeglied, 3- oder 4-Strang, Güteklasse 12
- Robuste Konstruktion geeignet für schwere industrielle Hebelasten.
- Temperaturbeständig bis 380°C mit fluoreszierender Beschichtung zur Temperaturüberwachung.
- Kompatibel mit sowohl 3- als auch 4-strängigen Hebeketten für flexible Anwendungen.
- Nicht beständig gegen aggressive Chemikalien, Einsatz in solchen Umgebungen wird nicht empfohlen.
- Entspricht der EN-Norm Grade 120 für hohe Festigkeit und Zuverlässigkeit.

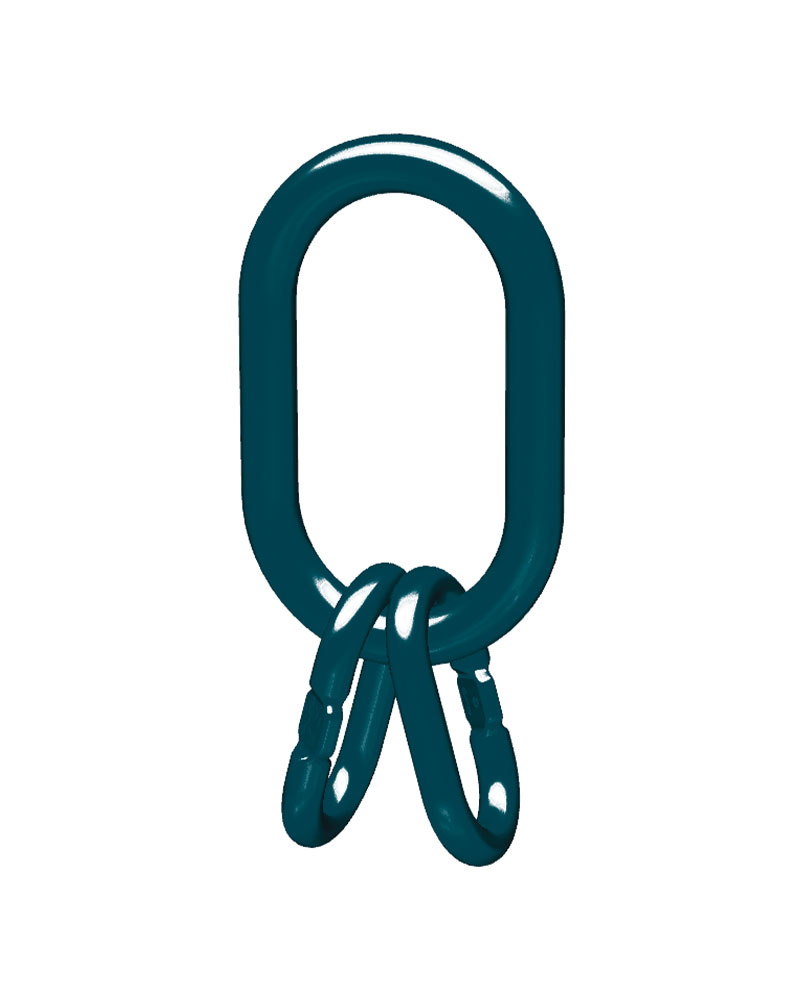

JDT MAXNORM Aufhängekopf, 3- oder 4-Strang, Güteklasse 120
EINFÜHRUNG
Der JDT MAXNORM Aufhängekopf, Güteklasse 120, ist eine hochwertige Komponente für 3- oder 4-strängige Hebeketten. Dieses Produkt zeichnet sich durch seine robuste Konstruktion und Temperaturbeständigkeit aus. Dadurch ist es hervorragend für schwere industrielle Anwendungen geeignet. Sicherheit und Zuverlässigkeit sind selbst bei hohen Temperaturen garantiert.
Vor- und Nachteile
- Hohe Temperaturbeständigkeit: Geeignet bis 380°C ohne Festigkeitsverlust.
- Deutliche Sicherheitsanzeige: Beschichtung verfärbt sich bei falscher Temperatureinwirkung.
- Vielseitig einsetzbar: Für sowohl 3- als auch 4-strängige Hebeketten.
- Nicht beständig gegen Chemikalien: Ungeeignet für aggressive Umgebungen.
- Tragfähigkeit sinkt bei hohen Temperaturen: Die Kapazität nimmt oberhalb von 200°C ab.
Anwendungen
- Wofür verwendet man einen Aufhängekopf?
- Ein Aufhängekopf wird als oberster Verbindungspunkt für mehrsträngige Hebeketten beim Anschlagen schwerer Lasten eingesetzt.
- Warum Güteklasse 120?
- Güteklasse 120 bietet eine höhere Festigkeit und Temperaturbeständigkeit als niedrigere Klassen und macht diesen Aufhängekopf geeignet für anspruchsvolle industrielle Einsatzgebiete.
Besonderheiten
- Wie funktioniert die Temperaturanzeige?
- Die fluoreszierende Beschichtung verfärbt sich bei Überschreiten von 380°C von rosa zu schwarz, sodass sofort sichtbar ist, dass der Aufhängekopf ausgetauscht werden muss.
- Ist der Aufhängekopf für chemische Umgebungen geeignet?
- Nicht geeignet für den Einsatz in Säuren, Laugen oder deren Dämpfen. Im Zweifelsfall immer den Hersteller kontaktieren.
- Was passiert bei teilweiser Nutzung der Stränge?
- Der Nutzungsfaktor muss entsprechend der Anzahl der verwendeten Stränge angepasst werden, gemäß der Tabelle für mehrsträngige Hebeketten.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl, Güteklasse 120.
- Oberflächenbehandlung:
- Fluoreszierende VIP-Pulverbeschichtung zur Temperaturanzeige.
- Sicherheit:
- Deutliche Farbanzeige bei Überschreitung der zulässigen Temperaturen.
- Normen:
- Geeignet für den Einsatz bis 380°C, mit angepasster Tragfähigkeit pro Temperaturzone.
Technische Daten

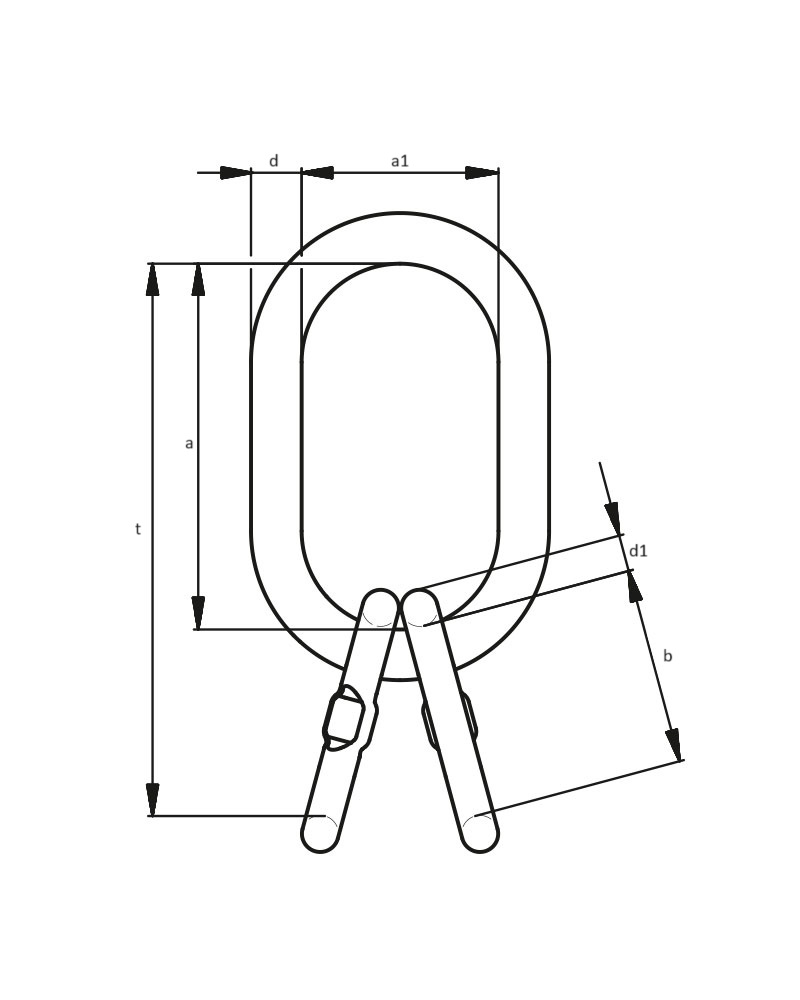

| Artikelcode | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | Ød/d1 [mm] | a/a1 [mm] | b/b1 [mm] | t [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| KW_JDTTS412-038 | 3,8 | 2,7 | 22 / 16 | 160 / 70 | 90 / 34 | 230 | 2,1 |
| KW_JDTTS412-063 | 6,3 | 4,5 | 26 / 18 | 180 / 85 | 100 / 40 | 265 | 3,6 |
| KW_JDTTS412-106 | 10,6 | 7,5 | 32 / 22 | 200 / 115 | 110 / 50 | 315 | 6,1 |
| KW_JDTTS412-170 | 17,0 | 12,0 | 36 / 26 | 260 / 140 | 140 / 65 | 400 | 10,0 |
| KW_JDTTS412-265 | 26,5 | 18,8 | 32 / 50 | 350 / 150 | 190 / 70 | 460 | 23,2 |
| Artikelcode | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | Ød/d1 [mm] | a/a1 [mm] | b/b1 [mm] | t [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| KW_JDTTS412-038 | 3,8 | 2,7 | 22 / 16 | 160 / 70 | 90 / 34 | 230 | 2,1 |
| KW_JDTTS412-063 | 6,3 | 4,5 | 26 / 18 | 180 / 85 | 100 / 40 | 265 | 3,6 |
| KW_JDTTS412-106 | 10,6 | 7,5 | 32 / 22 | 200 / 115 | 110 / 50 | 315 | 6,1 |
| KW_JDTTS412-170 | 17,0 | 12,0 | 36 / 26 | 260 / 140 | 140 / 65 | 400 | 10,0 |
| KW_JDTTS412-265 | 26,5 | 18,8 | 32 / 50 | 350 / 150 | 190 / 70 | 460 | 23,2 |
Eigenschaften
- Artikelnummer
- KW_JDTTS412-038
- EAN-Nummer
- KW_JDTTS412-038
- Gewicht
- 2.34
- Güteklasse
- GK 12
- Marke
- JDT
