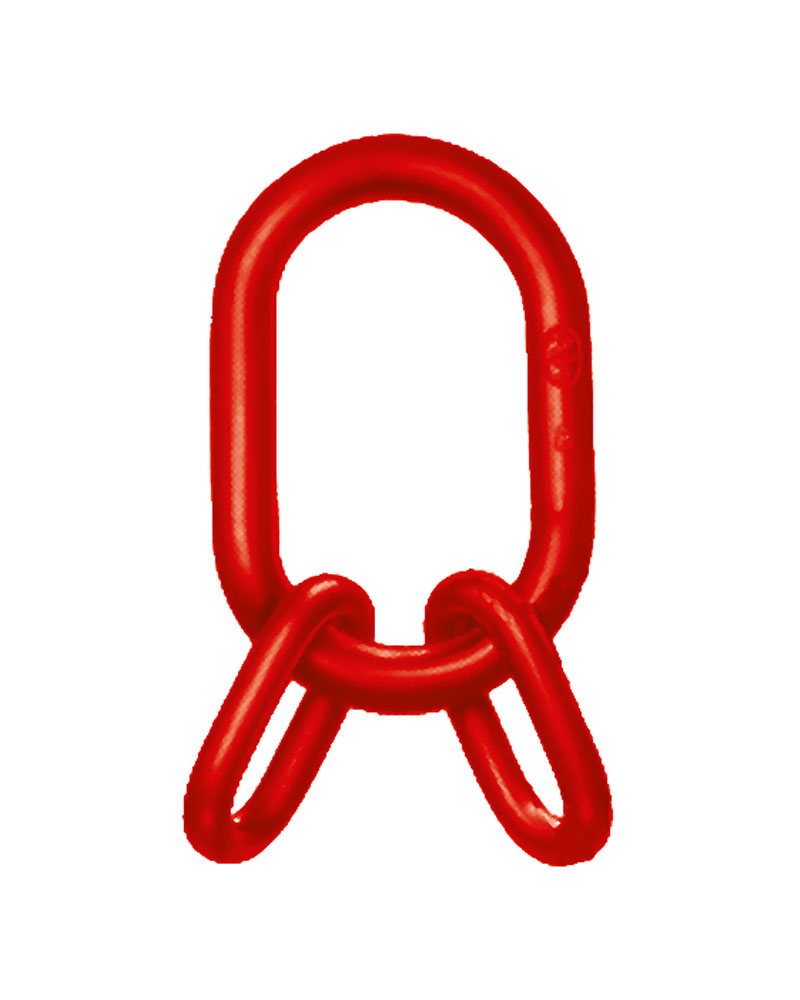

JDT NORM8 Aufhängeglied, 3- und 4-strang, Güteklasse 8
- Geeignet für die Verbindung von 3- und 4-strängigen Hebeketten für vielseitige Anwendungen.
- Hergestellt aus Güteklasse 80 Stahl für hohe Belastbarkeit und erhöhte Sicherheit.
- Robuste Ausführung sorgt für eine längere Lebensdauer und Zuverlässigkeit bei schwerem Einsatz.
- Wählen Sie aus Varianten mit oder ohne Verkürzungshaken für spezifische Hebeanwendungen.
- Entspricht der EN-Norm für Güteklasse 80 Hebemittel.
JDT NORM8 Aufhängekopf, 3- und 4-Strang, Güteklasse 80 – Starker Aufhängepunkt für Kettengehänge
Der JDT NORM8 Aufhängekopf, 3- und 4-Strang, Güteklasse 80 ist eine hochwertige Komponente für Anschlagketten. Dieser Aufhängekopf bietet optimale Sicherheit und Flexibilität bei Hebeanwendungen. Durch das robuste Güteklasse 80 Stahl ist er besonders für hohe Belastungen geeignet. Damit erhöhen Sie die Zuverlässigkeit und Lebensdauer Ihres Hebezeugs.
Vorteile und Nachteile
- Hohe Tragfähigkeit: Güteklasse 80 Stahl bietet optimale Arbeitslast.
- Flexibilität: Geeignet für 3- und 4-Strang-Gehänge.
- Langlebigkeit: Robuste Ausführung verlängert die Lebensdauer.
- Nicht geeignet für Güteklasse 100 Anwendungen: Nur für Güteklasse 80 Ketten verwendbar.
- Nur für kompatible Kettendurchmesser: Achten Sie auf die richtige Größe für einen sicheren Einsatz.
Anwendungen
- Wofür verwendet man einen JDT NORM8 Aufhängekopf, 3- und 4-Strang?
- Dieser Aufhängekopf ist für die Montage von 3- und 4-Strang-Anschlagketten und -gehängen vorgesehen, zum Beispiel beim Heben von schweren Lasten auf Baustellen oder in der Industrie.
- Warum Güteklasse 80 Stahl?
- Güteklasse 80 bietet eine hohe Tragfähigkeit und ist für den intensiven Einsatz geeignet, wodurch das Risiko von Materialermüdung und Bruch deutlich reduziert wird.
Besonderheiten
- Wie funktioniert der Aufhängekopf mit mehreren Strängen?
- Die Schäkelschlaufe verbindet einfach drei oder vier Kettenstränge an einem Hebepunkt und verteilt die Last gleichmäßig.
- Ist ein Verkürzungshaken enthalten?
- Es gibt Ausführungen mit und ohne Verkürzungshaken; wählen Sie die passende Variante gemäß Ihrer Anwendung.
- Welche Größe des Aufhängekopfs benötige ich?
- Die richtige Größe hängt vom Kettendurchmesser und der gewünschten Tragfähigkeit ab. Konsultieren Sie die Spezifikationstabellen für die richtige Auswahl.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Grade 80 legierter Stahl, gemäß EN 1677.
- Oberfläche:
- Verschleißfeste und korrosionsbeständige Beschichtung für dauerhaften Einsatz.
- Sicherheit:
- Arbeitslast bis zu 12,5 Tonnen, abhängig von Ausführung und Kettendurchmesser.
- Normen:
- Entspricht EN 1677 für Kettenkomponenten.
Technische Daten
Tragfähigkeit 0-45 (t) | Tragfähigkeit 45-60 (t) | Kette Durchmesser (mm) | ød/ød1 (mm) | t/t1 (mm) | b/b1 (mm) | Gewicht (kg) |
| 2,36 | 1,7 | 6 | 18 / 13 | 135 / 54 | 75 / 25 | 1,3 |
| 4,25 | 3 | 8 | 22 / 16 | 160 / 70 | 90 / 34 | 2,4 |
| 6,7 | 4,75 | 10 | 26 / 18 | 180 / 85 | 100 / 40 | 3,6 |
| 11,2 | 8 | 13 | 32 / 22 | 200 / 115 | 110 / 50 | 6,2 |
| 17 | 11,8 | 16 | 36 / 26 | 260 / 140 | 140 / 65 | 10 |
| 21,2 | 15 | 18 | 45 / 32 | 340 / 150 | 180 / 70 | 19 |
Eigenschaften
- Artikelnummer
- KW_JDTTS-4-8-00236
- EAN-Nummer
- KW_JDTTS-4-8-00236
- Gewicht
- 1.34
- Güteklasse
- GK 8
- Marke
- JDT
