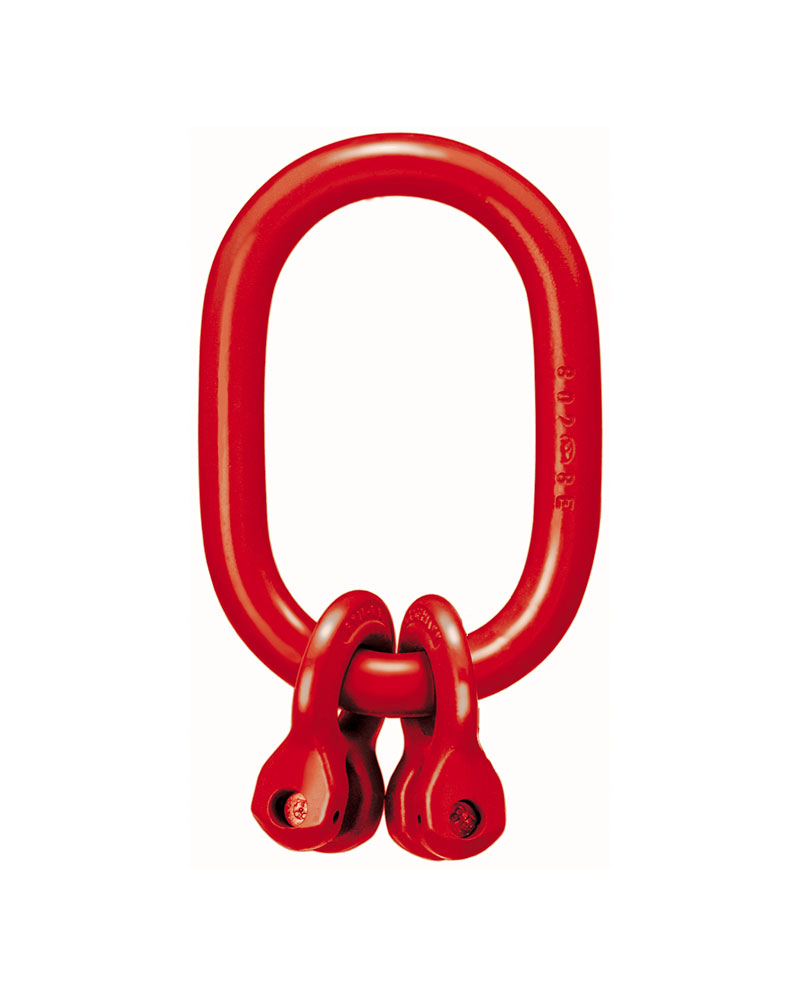

JDT NORM8 Aufhängeglied mit Omegaglied, 2-strang, Güteklasse 8
- Geeignet für schwere Hebelasten bis zu 63.000 kg dank Grade-80-Stahl.
- Integrierte Omegaschäkel für optimale Kraftverteilung zwischen den 2-strängigen Kettensträngen.
- Deutlich markiert für eine schnelle und korrekte Identifikation am Arbeitsplatz.
- Universelle Passform, kompatibel mit verschiedenen Kettensystemen und Hebeanwendungen.
- Entspricht der EN 1677-1 Norm für Hebekomponenten, Ausführung in Grade 80.
JDT NORM8 Oval Master Link mit Omega-Schäkel, 2-Strang, Güteklasse 80
Starker Schäkel für schwere Hebeanwendungen
Einführung
Der JDT NORM8 Oval Master Link mit Omega-Schäkel ist ein hochwertiges Anschlagmittel für 2-Strang-Kettengehänge, geeignet für schwere industrielle Anwendungen. Dank des Materials der Güteklasse 80 bietet dieser Schäkel eine hohe Tragfähigkeit und ausgezeichnete Sicherheit. Die robuste Konstruktion sorgt für eine langfristige Einsatzfähigkeit, selbst unter schwierigen Bedingungen. Durch die universelle Passform ist dieser Master Link vielfältig einsetzbar in der Hebetechnik.
Vorteile und Nachteile
- Hohe Tragkraft: Geeignet für Lasten bis zu 63.000 kg, abhängig von der Ausführung.
- Klare Kennzeichnung: Jedes Exemplar ist mit Markierungen zur schnellen Identifizierung versehen.
- Universell einsetzbar: Passend für verschiedene Kettensysteme und Hebeanwendungen.
- Nicht geeignet für Güteklasse 100-Ketten: Nur kompatibel mit Ketten und Zubehör der Güteklasse 80.
- Nicht verstellbar: Feste Abmessungen, nicht für variable Kettenlängen einsetzbar.
Anwendungen
- Wofür verwendet man einen JDT NORM8 Oval Master Link mit Omega-Schäkel, 2-Strang?
- Dieser Master Link ist speziell für die Konfiguration von 2-Strang-Hebeketten geeignet, die häufig bei Hebearbeiten mit Kran- und Hebezeuganlagen in Industrie, Bauwesen und Logistik eingesetzt werden.
- Warum eine Ausführung in Güteklasse 80?
- Güteklasse 80-Stahl bietet ein optimales Verhältnis zwischen Festigkeit und Flexibilität, wodurch der Schäkel bei hohen Lasten und intensivem Einsatz sicher verwendet werden kann.
Besonderheiten
- Wie funktioniert der Omega-Schäkel?
- Der Omega-Schäkel bildet das Verbindungsglied zwischen dem oberen Lasthaken und den Kettensträngen und sorgt dadurch für eine gleichmäßige Kraftverteilung zwischen den Strängen.
- Ist der Omega-Schäkel im Lieferumfang enthalten?
- Ja, der Omega-Schäkel ist in das Produkt integriert und für den direkten Einsatz in 2-Strang-Systemen vorgesehen.
- Welche Größe des Master Links benötige ich für meine Anwendung?
- Die Auswahl hängt von der maximalen Belastung (bis zu 63 Tonnen) und der Kettengröße ab. Bitte konsultieren Sie die Spezifikationstabelle für die richtige Größe.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger legierter Stahl nach Grade 80.
- Oberfläche:
- Solide industrielle Ausführung, beständig gegen Korrosion und Verschleiß.
- Sicherheit:
- Erfüllt strenge Anforderungen für Hebe- und Anschlagmittel, mit deutlicher Kennzeichnung versehen.
- Normen:
- Zertifiziert nach EN 1677.
Technische Daten

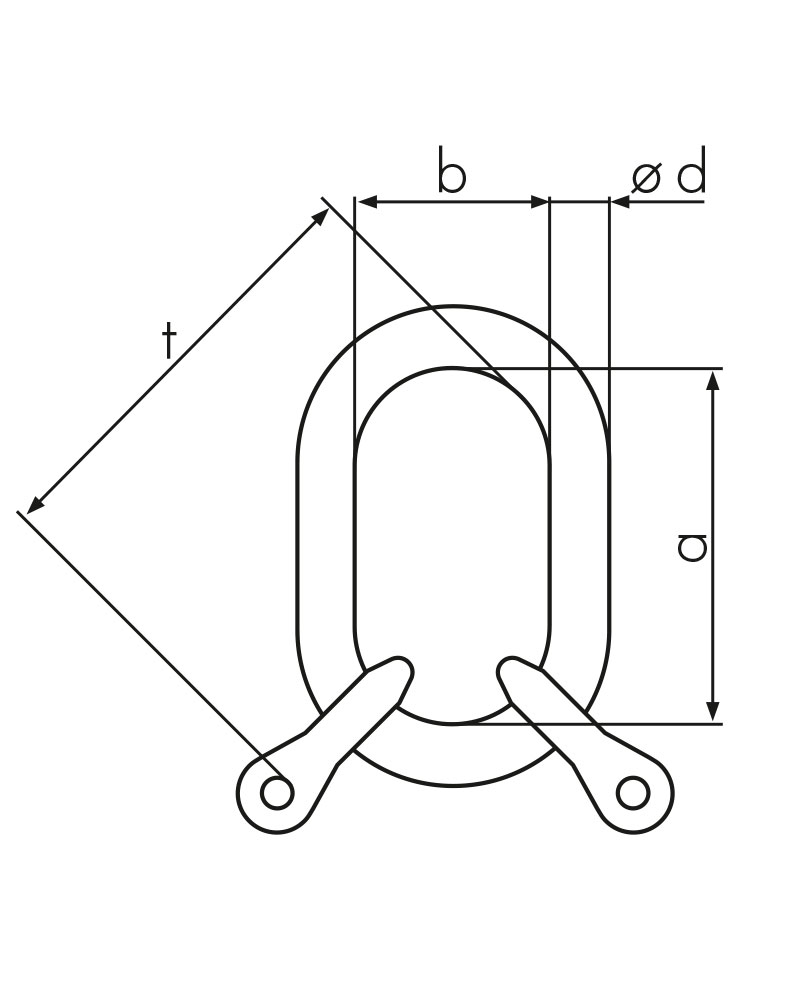

| Artikelcode | Tragfähigkeit 0°-45° (t) | Tragfähigkeit 45°-60° (t) | Ød (mm) | a (mm) | b (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| KW_JDTTSOMS2-8-0160 | 1,6 | 1,12 | 13 | 110 | 60 | 140 | 0,6 |
| KW_JDTTSOMS2-8-0280 | 2,8 | 2,0 | 18 | 135 | 75 | 176 | 1,4 |
| KW_JDTTSOMS2-8-0425 | 4,25 | 3,15 | 22 | 160 | 90 | 211 | 2,4 |
| KW_JDTTSOMS2-8-0750 | 7,5 | 5,3 | 26 | 180 | 100 | 243 | 4,0 |
| KW_JDTTSOMS2-8-1120 | 11,2 | 8,0 | 32 | 200 | 110 | 278 | 7,0 |
| KW_JDTTSOMS2-8-1400 | 14,0 | 10,0 | 36 | 260 | 140 | 349 | 10,8 |
| KW_JDTTSOMS2-8-2120 | 21,2 | 15,0 | 46 | 340 | 180 | 444 | 20,3 |
| Artikelcode | Tragfähigkeit 0°-45° (t) | Tragfähigkeit 45°-60° (t) | Ød (mm) | a (mm) | b (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| KW_JDTTSOMS2-8-0160 | 1,6 | 1,12 | 13 | 110 | 60 | 140 | 0,6 |
| KW_JDTTSOMS2-8-0280 | 2,8 | 2,0 | 18 | 135 | 75 | 176 | 1,4 |
| KW_JDTTSOMS2-8-0425 | 4,25 | 3,15 | 22 | 160 | 90 | 211 | 2,4 |
| KW_JDTTSOMS2-8-0750 | 7,5 | 5,3 | 26 | 180 | 100 | 243 | 4,0 |
| KW_JDTTSOMS2-8-1120 | 11,2 | 8,0 | 32 | 200 | 110 | 278 | 7,0 |
| KW_JDTTSOMS2-8-1400 | 14,0 | 10,0 | 36 | 260 | 140 | 349 | 10,8 |
| KW_JDTTSOMS2-8-2120 | 21,2 | 15,0 | 46 | 340 | 180 | 444 | 20,3 |
Eigenschaften
- Artikelnummer
- KW_JDTTSOMS2-8-0160
- EAN-Nummer
- KW_JDTTSOMS2-8-0160
- Gewicht
- 0.6
- Güteklasse
- GK 8
- Marke
- JDT
