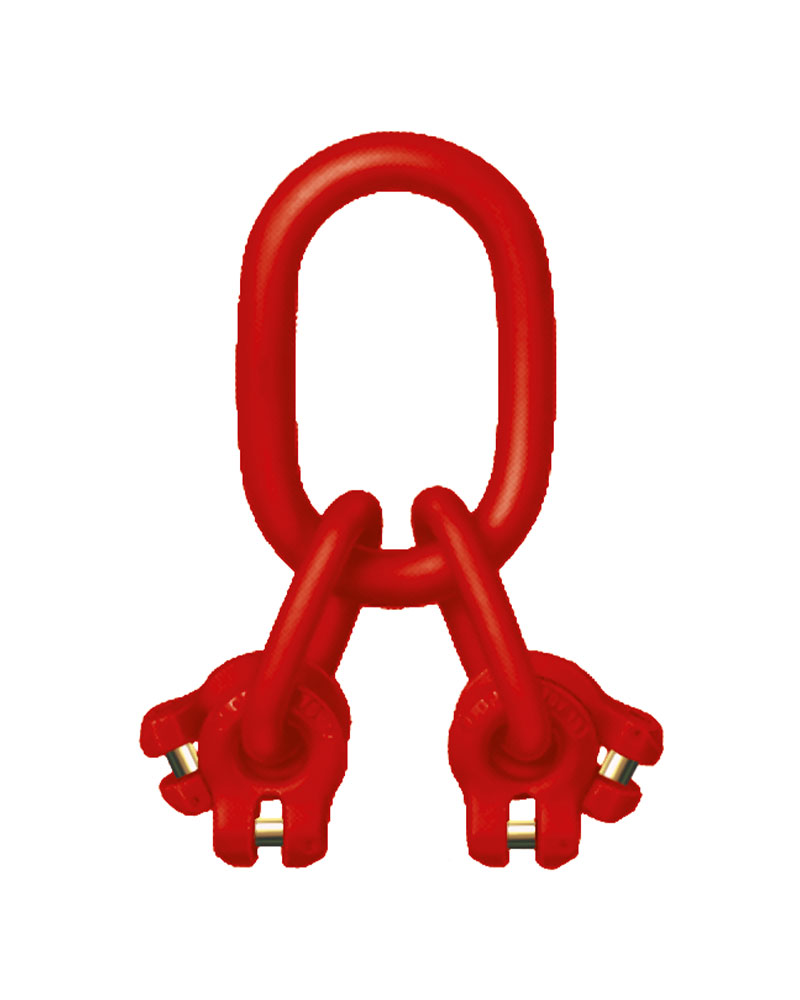

JDT NORM8 Aufhängeglied mit Omegaglied, 4-strang, Güteklasse 8
- Robuster 4-Strang-Oberschäkel mit integriertem Omegaschäkel für optimale Kraftverteilung.
- Geeignet für schwere Lasten bis 63 Tonnen, ideal für industrielle Hebeanwendungen.
- Verschleißfeste Oberfläche sorgt für eine lange Lebensdauer und zuverlässige Leistung.
- In verschiedenen Größen für unterschiedliche Kettenkapazitäten verfügbar, nur kompatibel mit Güteklasse 80.
- Entspricht der europäischen Norm EN 1677 für Hebemittel.
JDT NORM8 Aufhängekopf mit Omega-Verbindungsglied, 4-Strang, Güteklasse 80 – Leistungsstarkes Glied für Hebeanwendungen
Der JDT NORM8 Aufhängekopf mit Omega-Verbindungsglied, 4-Strang, Güteklasse 80 ist eine hochwertige Hebekettenkomponente nach EN 1677. Dank der robusten Konstruktion und dem Omega-Verbindungsglied ist dieser Aufhängekopf besonders geeignet für schwere viersträngige Hebeanwendungen. Dieses Produkt bietet eine hervorragende Verbindung zwischen Hebekette und Kranhaken und ist in verschiedenen Kapazitäten bis zu 63 Tonnen erhältlich.
Vor- und Nachteile
- Hohe Tragfähigkeit: Geeignet für schwere viersträngige Hebeanwendungen.
- Zuverlässige Kraftverteilung: Durch das Omega-Verbindungsglied und Stahl der Güteklasse 80.
- Lange Lebensdauer: Verschleißfeste Ausführung minimiert den Verschleiß.
- Begrenzt auf Ketten der Güteklasse 80: Nicht geeignet für niedrigere oder höhere Güteklassen.
- Gewicht: Höhere Kapazitäten sind relativ schwer, was Transport und Montage erschweren kann.
Anwendungen
- Wofür verwendet man einen JDT NORM8 Aufhängekopf mit Omega-Verbindungsglied, 4-Strang?
- Dieser Aufhängekopf wird für die Konfiguration von viersträngigen Hebeketten eingesetzt, insbesondere bei schweren Lasten und industriellen Umgebungen.
- Warum ein Omega-Verbindungsglied?
- Das Omega-Verbindungsglied sorgt für eine optimale Kraftverteilung und verhindert die Überlastung der Kette, was zur Sicherheit beiträgt.
Besonderheiten
- Wie funktioniert das Omega-Verbindungsglied im Aufhängekopf?
- Das Omega-Verbindungsglied verteilt die Kraft der vier Stränge gleichmäßig auf das Glied und verhindert eine Punktbelastung.
- Ist das Omega-Verbindungsglied im Lieferumfang enthalten?
- Ja, das Omega-Verbindungsglied ist in den JDT NORM8 Aufhängekopf integriert und sofort zur Montage an Hebeketten bereit.
- Ist dieser Aufhängekopf für alle Kettengrößen geeignet?
- Der JDT NORM8 ist in verschiedenen Größen und Kapazitäten von 1,6 bis 63 Tonnen erhältlich, sodass Sie immer eine passende Ausführung finden.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Stahl der Güteklasse 80, extra stark.
- Oberfläche:
- Verschleißfeste Beschichtung für langanhaltenden Schutz.
- Sicherheit:
- Hohes Sicherheitsniveau durch robuste Konstruktion und zuverlässige Kennzeichnungen.
- Normen:
- Entspricht EN 1677 und ist für den professionellen Einsatz geeignet.

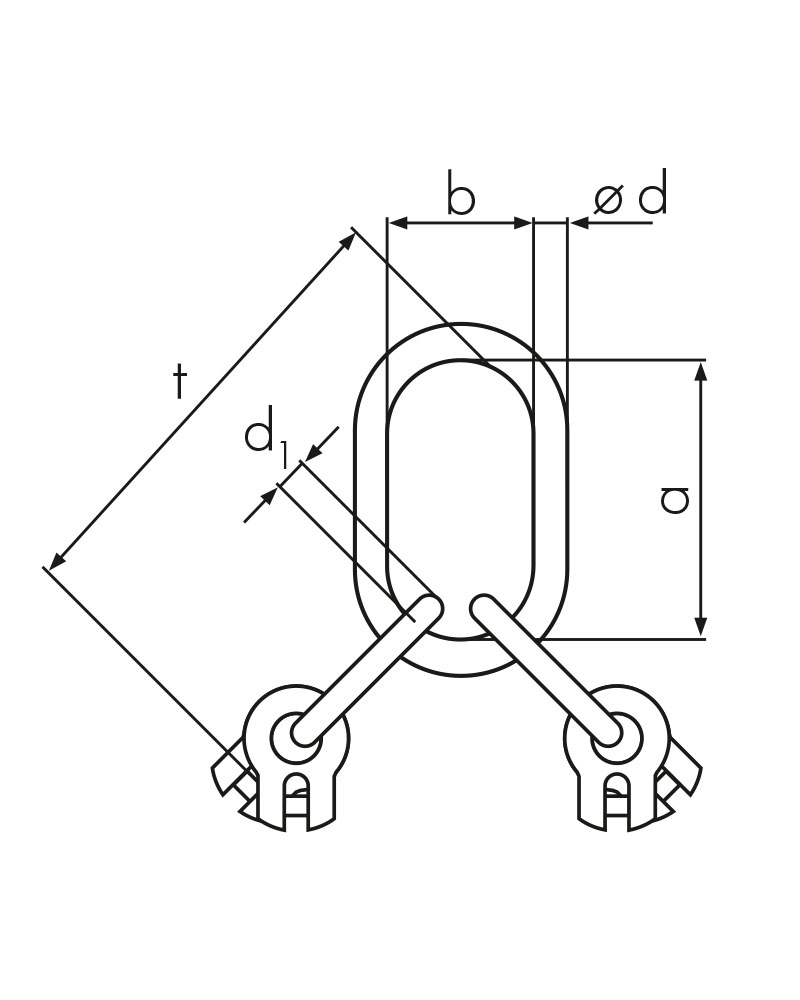

Technische Daten
| Artikelcode | Tragfähigkeit 0°-45° (t) | Tragfähigkeit 45°-60° (t) | Ød (mm) | a (mm) | b (mm) | Ød1 (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| KW_JDTTSOMS4-8-0236 | 2,36 | 1,7 | 18 | 135 | 75 | 13 | 219 | 1,7 |
| KW_JDTTSOMS4-8-0425 | 4,25 | 3,0 | 22 | 160 | 90 | 16 | 271 | 3,1 |
| KW_JDTTSOMS4-8-0670 | 6,7 | 4,75 | 26 | 180 | 100 | 18 | 315 | 5,2 |
| KW_JDTTSOMS4-8-1120 | 11,2 | 8,0 | 32 | 200 | 110 | 22 | 378 | 9,2 |
| KW_JDTTSOMS4-8-1700 | 17,0 | 11,8 | 36 | 260 | 140 | 26 | 477 | 16,2 |
| KW_JDTTSOMS4-8-2120 | 21,2 | 15,0 | 46 | 340 | 180 | 32 | 580 | 28,0 |
| KW_JDTTSOMS4-8-3150 | 31,5 | 22,4 | 52 | 350 | 190 | 36 | 624 | 40,5 |
| Artikelcode | Tragfähigkeit 0°-45° (t) | Tragfähigkeit 45°-60° (t) | Ød (mm) | a (mm) | b (mm) | Ød1 (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| KW_JDTTSOMS4-8-0236 | 2,36 | 1,7 | 18 | 135 | 75 | 13 | 219 | 1,7 |
| KW_JDTTSOMS4-8-0425 | 4,25 | 3,0 | 22 | 160 | 90 | 16 | 271 | 3,1 |
| KW_JDTTSOMS4-8-0670 | 6,7 | 4,75 | 26 | 180 | 100 | 18 | 315 | 5,2 |
| KW_JDTTSOMS4-8-1120 | 11,2 | 8,0 | 32 | 200 | 110 | 22 | 378 | 9,2 |
| KW_JDTTSOMS4-8-1700 | 17,0 | 11,8 | 36 | 260 | 140 | 26 | 477 | 16,2 |
| KW_JDTTSOMS4-8-2120 | 21,2 | 15,0 | 46 | 340 | 180 | 32 | 580 | 28,0 |
| KW_JDTTSOMS4-8-3150 | 31,5 | 22,4 | 52 | 350 | 190 | 36 | 624 | 40,5 |
Eigenschaften
- Artikelnummer
- KW_JDTTSOMS4-8-0236
- EAN-Nummer
- KW_JDTTSOMS4-8-0236
- Gewicht
- 1.7
- Güteklasse
- GK 8
- Marke
- JDT
