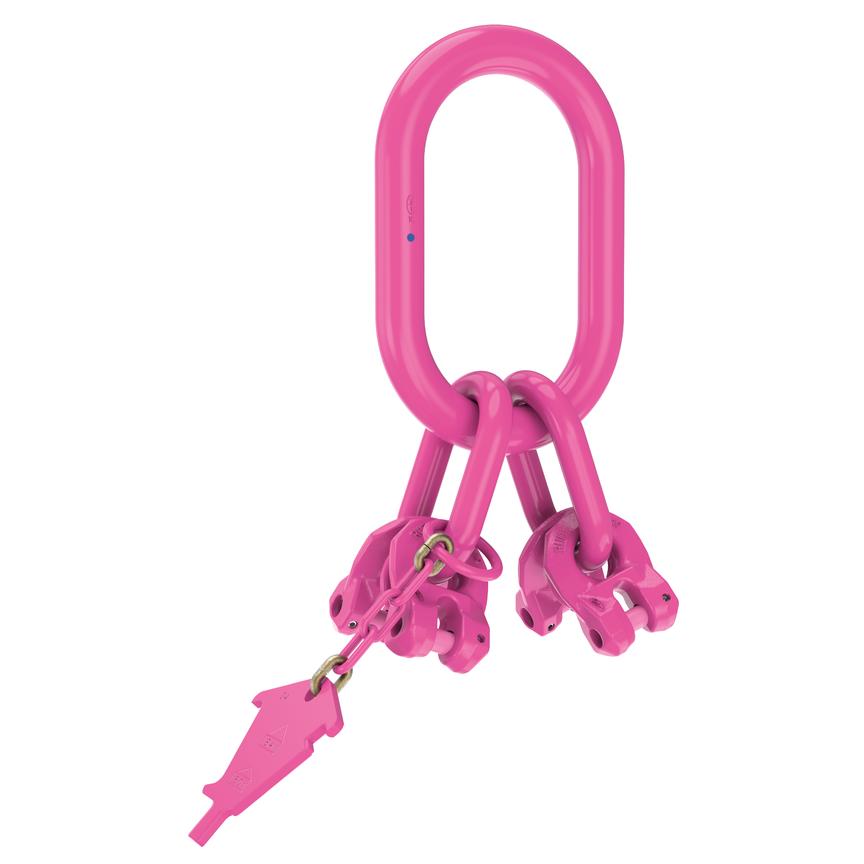

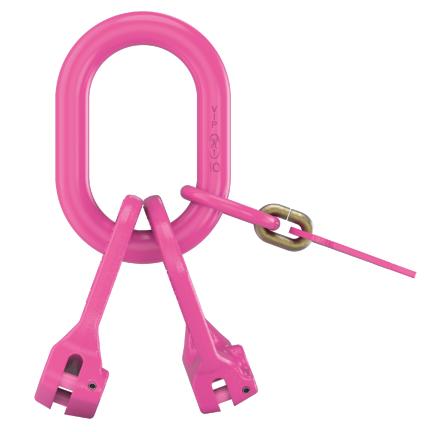

RUD VIP VAK-4 Aufhängeglied, 4-Strang
- Vier Befestigungspunkte sorgen für eine optimale Gewichtsverteilung und erhöhte Stabilität beim Heben.
- Hergestellt aus langlebigem Material, das schweren Lasten und langfristigem Gebrauch standhält.
- Ausgestattet mit deutlichen Sicherheitsmarkierungen zur schnellen Erkennung der Tragfähigkeit und Gebrauchsanweisungen.
- Geeignet für den Einsatz mit geprüften Ketten; Ketten werden separat geliefert.
- Entspricht der EN-Norm für Hebe- und Hebezubehör.
RUD VIP VAK-4 Oberlenker – 4-Strang für schwere Hebearbeiten
Der RUD VIP VAK-4 Oberlenker ist ein hochwertiger 4-Strang-Oberlenker, speziell entwickelt für das sichere Anschlagen und Heben von schweren Lasten. Dank des durchdachten Designs wird das Gewicht optimal auf vier Kettenstränge verteilt. Dies führt zu maximaler Sicherheit und Effizienz beim Transport unterschiedlichster Lasten in industriellen Umgebungen.
Vorteile und Nachteile
- Optimale Lastverteilung: Vier Befestigungspunkte erhöhen die Stabilität.
- Langlebiges Material: Widerstandsfähig gegen hohe Lasten und dauerhaften Einsatz.
- Sicherheitsmarkierungen: Tragfähigkeit und Gebrauchshinweise sofort erkennbar.
- Nicht für extreme Hebewinkel geeignet: Bei Winkeln über 60° steigt das Risiko einer Überlastung.
- Nur für geprüfte Ketten: Der Einsatz ist ausschließlich mit genormten Kettenkomponenten zulässig.
Anwendungen
- Wofür verwendet man einen 4-Strang-Oberlenker?
- Ein 4-Strang-Oberlenker wird für das Anschlagen und Heben von schweren und voluminösen Lasten eingesetzt, bei denen eine stabile Lastverteilung unerlässlich ist.
- Warum sollte man sich für eine vierfache Ausführung entscheiden?
- Die vierfache Ausführung sorgt für eine bessere Stabilität und eine höhere Tragfähigkeit bei symmetrischer Belastung der Last.
Besonderheiten
- Wie funktioniert der RUD VIP VAK-4 Oberlenker?
- Die vier Kettenstränge werden am Oberlenker befestigt, wobei die Last entsprechend dem gewählten Hebewinkel auf die Ketten verteilt wird.
- Wird der Oberlenker inklusive Ketten geliefert?
- Die Lieferung umfasst nur den Oberlenker; Ketten müssen separat bestellt werden.
- Wie wählt man die richtige Kettendicke?
- Wählen Sie die Kettendicke anhand des Lastgewichts und des gewünschten Hebewinkels aus. Siehe hierzu die Tragfähigkeitstabelle.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl gemäß Güteklasse 8.
- Oberflächenbehandlung:
- Robuste Behandlung, beständig gegen hohe Belastung und Verschleiß.
- Sicherheit:
- Mit deutlichen Markierungen versehen; geeignet für dynamische Belastung bis zu 20.000 Zyklen.
- Normen:
- Entspricht DIN EN 818, EN 1677 und BGR 500 Kap. 2.8 (DGUV Regel 100-500).
Technische Daten
Auch verfügbar:
- In den Breiten: 140, 190 und 250 mm
- Ohne Gabelkopf und Kettenkaliber, zum Beispiel als Endglied anstelle eines Hakens
- In kleineren Abmessungen

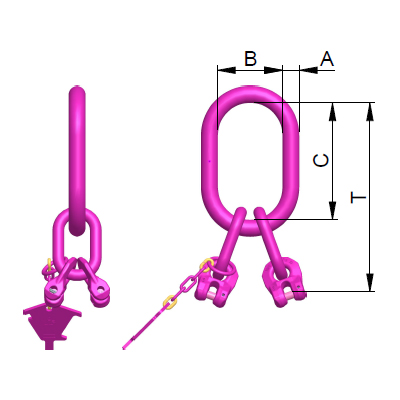

| Modell | WLL (Tonne) | Kette Ø (mm) | A (mm) | B (mm) | C (mm) | T (mm) | Gewicht (kg) |
| VAK 4-6 | 3.15 | 6 | 18 | 75 | 135 | 217 | 1.71 |
| VAK 4-8 | 5.25 | 8 | 22 | 90 | 160 | 268 | 3.28 |
| VAK 4-10 | 8.4 | 10 | 26 | 100 | 180 | 311 | 5.2 |
| VAK 4-13 | 14 | 13 | 32 | 110 | 200 | 373 | 9.7 |
| VAK 4-16 | 21 | 16 | 36 | 140 | 260 | 470 | 16.8 |
| VAK 4-20 | 33.6 | 20 | 51 | 190 | 350 | 614 | 38.8 |
| VAK 4-22 | 42 | 22 | 51 | 190 | 350 | 644 | 42.15 |
| Modell | WLL (Tonne) | Kette Ø (mm) | A (mm) | B (mm) | C (mm) | T (mm) | Gewicht (kg) |
| VAK 4-6 | 3.15 | 6 | 18 | 75 | 135 | 217 | 1.71 |
| VAK 4-8 | 5.25 | 8 | 22 | 90 | 160 | 268 | 3.28 |
| VAK 4-10 | 8.4 | 10 | 26 | 100 | 180 | 311 | 5.2 |
| VAK 4-13 | 14 | 13 | 32 | 110 | 200 | 373 | 9.7 |
| VAK 4-16 | 21 | 16 | 36 | 140 | 260 | 470 | 16.8 |
| VAK 4-20 | 33.6 | 20 | 51 | 190 | 350 | 614 | 38.8 |
| VAK 4-22 | 42 | 22 | 51 | 190 | 350 | 644 | 42.15 |
Eigenschaften
- Artikelnummer
- KW_TS100VIP_04-0132
- EAN-Nummer
- KW_TS100VIP_04-0132
- Gewicht
- 0.34
- Güteklasse
- GK 10
- Marke
- RUD
