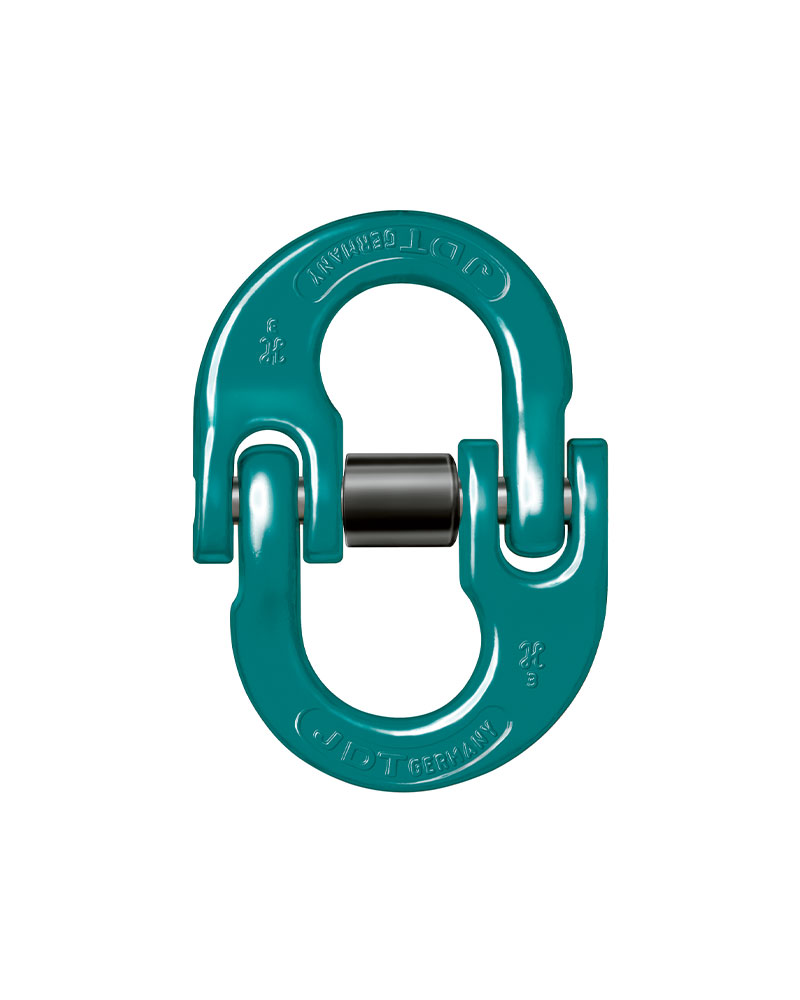

JDT ENORM Verbindungsschloß, Güteklasse 10
- Trägt Lasten bis zu 40 Tonnen dank robuster Grade-100-Stahlkonstruktion.
- Verfügt über eine langlebige Beschichtung, die Schutz vor Verschleiß und Rost bietet.
- Kompaktes Design geeignet für verschiedene industrielle und bauliche Anwendungen.
- Montage erfordert spezielles Werkzeug, nicht im Lieferumfang enthalten.
- Entspricht der EN-Norm für Hebezeuge, Klasse Grade 100.
JDT ENORM Verbindungsglied, Güteklasse 100 – Leistungsstarkes Glied für schwere Hebeanwendungen
Das JDT ENORM Verbindungsglied, Güteklasse 100, ist eine essenzielle Komponente für das sichere Verbinden von Ketten und Zubehör in Hebesystemen. Dieses Verbindungsglied zeichnet sich durch seine hohe Belastbarkeit, das kompakte Design und die langlebige Beschichtung aus. Dank der robusten Ausführung eignet es sich sowohl für industrielle Einsätze als auch für schwere Bauanwendungen, bei denen Zuverlässigkeit im Mittelpunkt steht.
Vor- und Nachteile
- Hohe Belastbarkeit: Geeignet für Lasten bis zu 40 Tonnen, abhängig von der Ausführung.
- Langlebige Beschichtung: Bietet langanhaltenden Schutz vor Verschleiß und Korrosion.
- Vielseitig einsetzbar: Für verschiedenste Hebeanwendungen in Industrie und Bau.
- Spezialwerkzeug erforderlich: Für die Montage wird häufig spezielles Werkzeug benötigt.
- Nicht für dauerhafte Verbindungen geeignet: Für (de)montierbare Verbindungen entwickelt, nicht für permanente Konstruktionen.
Anwendungen
- Wofür verwendet man ein Verbindungsglied?
- Ein Verbindungsglied dient zum sicheren und festen Verbinden von Ketten, Haken oder Hebeteilen in Hub- und Hebevorgängen.
- Warum Güteklasse 100 Stahl?
- Stahl der Güteklasse 100 bietet eine höhere Festigkeit und Tragfähigkeit, sodass mit weniger Gewicht höhere Lasten sicher gehoben werden können.
Besonderheiten
- Wie funktioniert ein Verbindungsglied?
- Das Glied verbindet Ketten oder Zubehörteile unkompliziert durch einen stabilen Verschluss, der mechanisch verriegelt wird.
- Ist Montagewerkzeug enthalten?
- Montagewerkzeug ist nicht standardmäßig enthalten und muss separat bestellt werden.
- Kann man ein Verbindungsglied wiederverwenden?
- Ja, sofern es nicht beschädigt, verformt oder überlastet wurde.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Mit dem JDT ENORM Verbindungsglied, Güteklasse 100, wählen Sie eine sichere, starke und langlebige Lösung für alle Ihre Hebe- und Verbindungsanforderungen.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl der Güteklasse 100 für maximale Zugfestigkeit.
- Oberfläche:
- Geschmiedet und thermisch verzinkt für optimalen Korrosionsschutz.
- Sicherheit:
- Betriebstemperatur von -20°C bis +200°C, mit deutlicher Markierung zur Identifikation.
- Normen:
- Entspricht EN 13889 und U.S. Fed Spec RR-C-271.
Technische Daten
Technische Daten

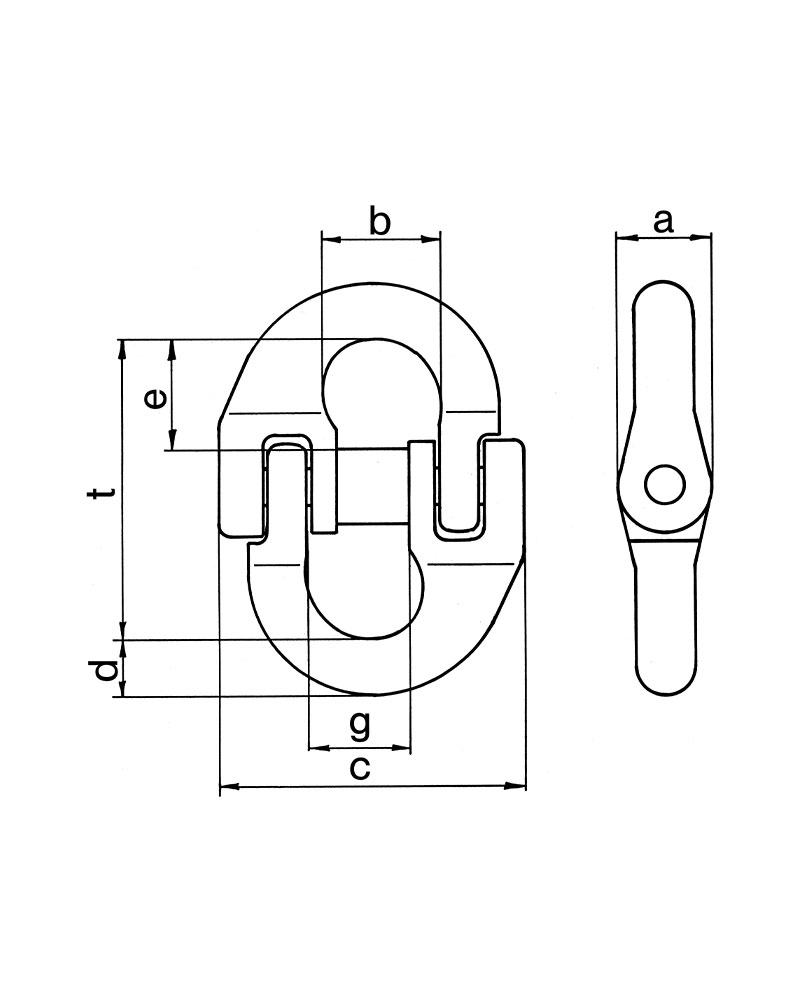

| Artikelcode | Tragfähigkeit (t) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | g (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
| KW_JDTVS10.0140 | 1,4 | 12 | 17 | 40 | 8 | 16 | 14 | 45 | 0,08 |
| KW_JDTVS10.0250 | 2,5 | 14 | 22 | 53 | 12 | 22 | 21 | 56 | 0,18 |
| KW_JDTVS10.0400 | 4,0 | 18 | 29 | 70 | 13 | 27 | 26 | 70 | 0,34 |
| KW_JDTVS10.0670 | 6,7 | 25 | 33 | 79 | 16 | 32 | 29 | 86 | 0,66 |
| KW_JDTVS10.1000 | 10,0 | 31 | 44 | 108 | 22 | 42 | 39 | 106 | 1,6 |
| KW_JDTVS10.1250 | 12,5 | 37 | 51 | 120 | 23 | 48 | 48 | 125 | 1,8 |
| KW_JDTVS10.1900 | 19,0 | 40 | 59 | 134 | 28 | 52 | 56 | 137 | 3,0 |
| KW_JDTVS10.2650 | 26,5 | 50 | 70 | 161 | 30 | 65 | 65 | 168 | 5,1 |
| Artikelcode | Tragfähigkeit (t) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | g (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
| KW_JDTVS10.0140 | 1,4 | 12 | 17 | 40 | 8 | 16 | 14 | 45 | 0,08 |
| KW_JDTVS10.0250 | 2,5 | 14 | 22 | 53 | 12 | 22 | 21 | 56 | 0,18 |
| KW_JDTVS10.0400 | 4,0 | 18 | 29 | 70 | 13 | 27 | 26 | 70 | 0,34 |
| KW_JDTVS10.0670 | 6,7 | 25 | 33 | 79 | 16 | 32 | 29 | 86 | 0,66 |
| KW_JDTVS10.1000 | 10,0 | 31 | 44 | 108 | 22 | 42 | 39 | 106 | 1,6 |
| KW_JDTVS10.1250 | 12,5 | 37 | 51 | 120 | 23 | 48 | 48 | 125 | 1,8 |
| KW_JDTVS10.1900 | 19,0 | 40 | 59 | 134 | 28 | 52 | 56 | 137 | 3,0 |
| KW_JDTVS10.2650 | 26,5 | 50 | 70 | 161 | 30 | 65 | 65 | 168 | 5,1 |
Eigenschaften
- Artikelnummer
- KW_JDTVS10-0140
- EAN-Nummer
- KW_JDTVS10-0140
- Gewicht
- 0.07
- Güteklasse
- GK 10
- Marke
- JDT
