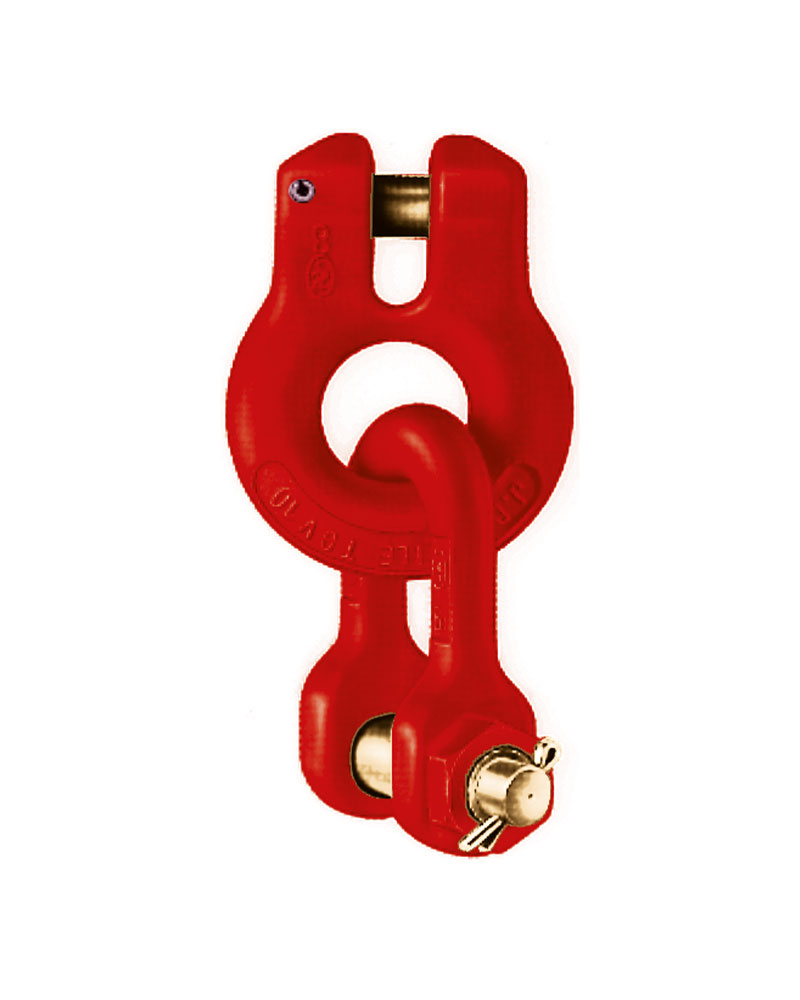

JDT NORM8 Verbindungssloß mit Schäkel Gerade, Güteklasse 8
- Hergestellt aus geschmiedetem Güteklasse 80 Stahl mit einer maximalen Zugkraft von bis zu 55 Tonnen für schwere Hebeanwendungen.
- Thermisch verzinkte Oberfläche für hervorragende Korrosionsbeständigkeit und geeignet für den langfristigen Außeneinsatz.
- D-Schäkel mit Schraubbolzen ermöglicht eine einfache und sichere Montage und Demontage.
- Speziell entwickelt für den professionellen Einsatz im Bauwesen, in der Industrie und im Transport bei hohen Lasten.
- Entspricht der EN-Norm für Hebezubehör der Güteklasse 80.
JDT NORM8 Omega-Schäkel mit D-Bolzen, Güteklasse 80
Der JDT NORM8 Omega-Schäkel mit D-Bolzen, Güteklasse 80, ist ein unverzichtbares Verbindungselement für schwere Hebeanwendungen. Durch die hohe Festigkeit und die thermisch verzinkte Oberfläche ist dieser Schäkel langlebig und sicher. Der geschmiedete Stahl sorgt für eine lange Lebensdauer, auch bei starker Belastung. Unentbehrlich für Fachleute, die Sicherheit und Qualität bei Hebe- und Lastarbeiten verlangen.
Vor- und Nachteile
- Hohe Zugkraft: Geeignet für schwere Lasten bis zu 55 Tonnen.
- Korrosionsbeständig: Dank der thermischen Verzinkung resistent gegen Rost.
- Einfache Montage: Der Bolzen ist leicht zu befestigen und zu entfernen.
- Gewicht: Bei hoher Tragfähigkeit relativ schwer im Gebrauch.
- Nicht für leichte Anwendungen geeignet: Entwickelt für die Schwerindustrie, weniger geeignet für leichte Arbeiten.
Anwendungen
- Wofür verwendet man einen Omega-Schäkel mit D-Bolzen?
- Ein Omega-Schäkel mit D-Bolzen wird zum Verbinden von Ketten, Hebebändern oder Drahtseilen an Hebe- und Anschlagpunkten verwendet. Ideal für Bauwesen, Industrie und Transport.
- Warum Güteklasse 80 Stahl?
- Güteklasse 80 Stahl bietet besonders hohe Zugkraft und Sicherheit. Er ist hervorragend für schwere Hebearbeiten geeignet und erfüllt strenge Normen.
Besonderheiten
- Wie funktioniert ein D-Bolzen mit Mutter?
- Der Bolzen mit Mutter sorgt für eine stabile, zuverlässige Verbindung, die einfach zu montieren und zu demontieren ist.
- Ist ein Sicherungsstift enthalten?
- Ja, bei dem D-Bolzen ist eine Mutter für zusätzliche Sicherheit enthalten.
- Ist der Omega-Schäkel für den dauerhaften Außeneinsatz geeignet?
- Ja, durch die thermisch verzinkte Oberfläche ist der Schäkel für den langfristigen Außeneinsatz geeignet.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Geschmiedeter Stahl, Güteklasse 80.
- Oberfläche:
- Feuerverzinkt, korrosionsbeständig.
- Sicherheit:
- Arbeitstemperatur von -20°C bis +200°C, deutlich gekennzeichnet mit CE und WLL.
- Normen:
- Entspricht EN 13889 und U.S. Fed Spec RR-C-271.

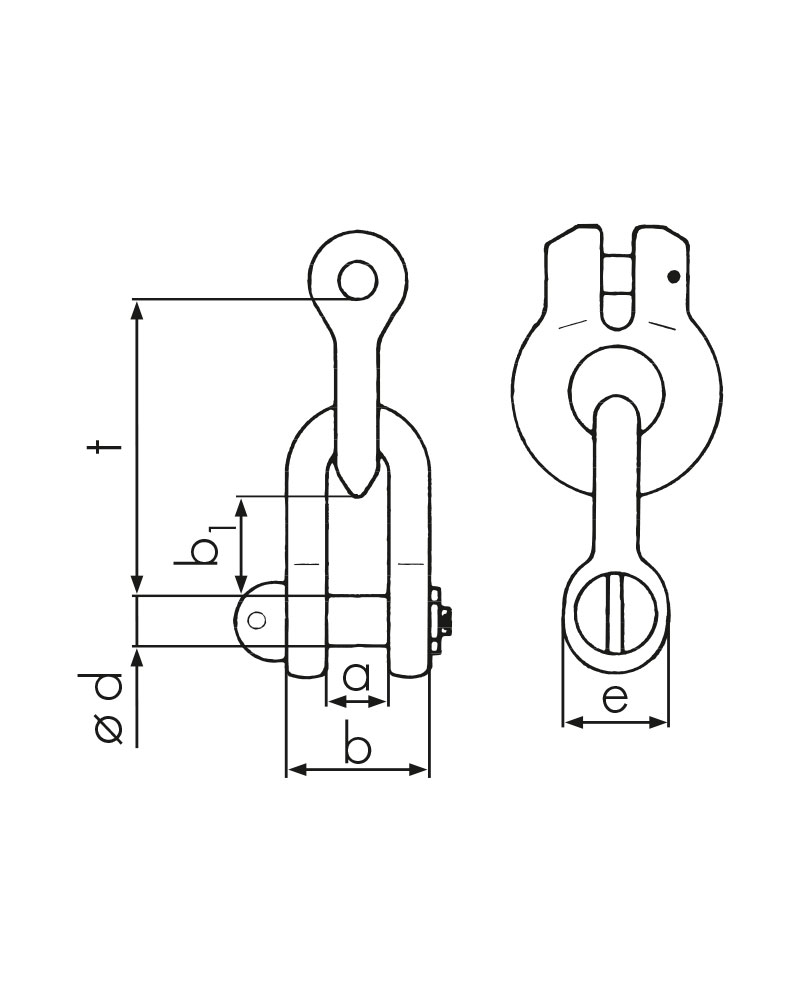

Technische Daten
| Artikelcode | Tragfähigkeit (t) | a (mm) | b (mm) | b1 (mm) | Ød (mm) | e (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| KW_JDTTGVS.0112 | 1,12 | 13,5 | 32 | 19 | 10 | 20 | 60 | 0,2 |
| KW_JDTTGVS.0200 | 2,0 | 16 | 35 | 18 | 12 | 24 | 75 | 0,4 |
| KW_JDTTGVS.0315 | 3,15 | 23 | 49 | 31 | 16 | 31 | 100 | 0,8 |
| KW_JDTTGVS.0530 | 5,3 | 27 | 61 | 37 | 20 | 38 | 124 | 1,6 |
| KW_JDTTGVS.0800 | 8,0 | 34 | 76 | 43 | 24 | 48 | 151 | 3,0 |
| KW_JDTTGVS.1000 | 10,0 | 40 | 88 | 50 | 27 | 56 | 173 | 4,5 |
| Artikelcode | Tragfähigkeit (t) | a (mm) | b (mm) | b1 (mm) | Ød (mm) | e (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| KW_JDTTGVS.0112 | 1,12 | 13,5 | 32 | 19 | 10 | 20 | 60 | 0,2 |
| KW_JDTTGVS.0200 | 2,0 | 16 | 35 | 18 | 12 | 24 | 75 | 0,4 |
| KW_JDTTGVS.0315 | 3,15 | 23 | 49 | 31 | 16 | 31 | 100 | 0,8 |
| KW_JDTTGVS.0530 | 5,3 | 27 | 61 | 37 | 20 | 38 | 124 | 1,6 |
| KW_JDTTGVS.0800 | 8,0 | 34 | 76 | 43 | 24 | 48 | 151 | 3,0 |
| KW_JDTTGVS.1000 | 10,0 | 40 | 88 | 50 | 27 | 56 | 173 | 4,5 |
Eigenschaften
- Artikelnummer
- KW_JDTTGVS-0112
- EAN-Nummer
- KW_JDTTGVS-0112
- Gewicht
- 0.2
- Güteklasse
- GK 8
- Marke
- JDT
