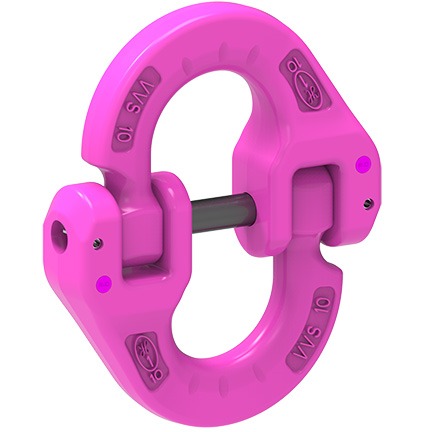

RUD VIP Verbindungsschloß
- Hergestellt aus Grade-100-Stahl für optimale Tragfähigkeit bei schweren Industrielasten.
- Magentafarbe und H1-Stempel bieten direkte Erkennung und verhindern Montagefehler.
- Ausschließlich kompatibel mit originalen RUD VIP-Ketten für maximale Sicherheit.
- Montagebolzen separat erhältlich; Vermischung mit anderen Güteklassen ist nicht zulässig.
- Entspricht der Norm EN 1677-4 für Hebeteile.
Verbindungsglied VIP (VVS), Güteklasse 100 – Hochwertiges Glied für schwere Hebeanwendungen
Das Verbindungsglied VIP (VVS), Güteklasse 100 ist eine essenzielle Komponente für die sichere Verbindung von Hebeketten in schweren industriellen Anwendungen. Dank der hohen Qualität (Güteklasse 100) bietet dieses Glied maximale Sicherheit und Zuverlässigkeit. Durch die durchdachte Konstruktion lässt sich das VVS einfach mit originalen RUD VIP-Ketten kombinieren. Die charakteristische Magentafarbe sorgt für eine sofortige Erkennbarkeit am Arbeitsplatz.
Vorteile und Nachteile
- Hohe Tragfähigkeit: Durch Stahl der Güteklasse 100 ist das Glied für schwere industrielle Lasten geeignet.
- Eindeutige Identifikation: Die Magentafarbe und der H1-Stempel verhindern Verwechslungen während der Montage.
- Sicherheit: Nur kompatibel mit originalen RUD VIP-Ketten, wodurch unsichere Kombinationen ausgeschlossen werden.
- Nicht geeignet für chemische Belastung: Nicht anwendbar bei Säuren, Basen oder deren Dämpfen.
- Keine Mischung verschiedener Güteklassen: Nur mit originalen, passenden Güteklasse 100-Ketten verwendbar; das Mischen mit anderen Qualitätsklassen ist nicht zulässig.
Anwendungen
- Wofür verwendet man ein Verbindungsglied VIP (VVS)?
- Das VVS wird zum Verbinden von RUD VIP-Hebeketten und zur Konfiguration von Hebezeugen verwendet.
- Warum Güteklasse 100?
- Güteklasse 100 bedeutet, dass das Glied für schwere Lasten geeignet ist, mit erhöhter Bruchfestigkeit und einem geringeren Eigengewicht im Vergleich zu niedrigeren Qualitätsklassen.
Besonderheiten
- Wie funktioniert das Verbindungsglied?
- Das Glied verbindet zwei Kettenabschnitte sicher miteinander durch die richtige Verwendung von Bolzen und Maßen.
- Ist ein Montagebolzen enthalten?
- Der Bolzen muss separat bestellt werden; achten Sie auf die richtige H1-Markierung für VIP-Güteklasse.
- Können verschiedene Qualitätsklassen kombiniert werden?
- Nein, Komponenten unterschiedlicher Güteklassen oder Größen dürfen niemals gemischt werden.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hergestellt aus hochwertigem Stahl, speziell entwickelt für schwere Lasten.
- Oberfläche:
- VIP-Magentafarbe (magenta) mit deutlicher H1-Prägung zur Qualitäts- und Maßkennzeichnung.
- Sicherheit:
- Nur zu verwenden mit unbeschädigten, originalen RUD VIP-Ketten der entsprechenden Größe. Verwendung ausschließlich durch sachkundiges, unterwiesenes Personal.
- Normen:
- Entspricht DIN 5692 und den gültigen RUD-Spezifikationen.
Technische Daten
Das universell einsetzbare, zum Patent angemeldete VIP-Verbindungsschloß. Kein Verklanken der montierten Kette möglich. Der Verbindungsstift wird durch die bewährte Spannhülsen-Sicherung gehalten. Kein Wandern bzw. Beschädigen des Verbindungsstiftes. In die Schloßbügelhälften können Fremdanschlüsse z.B. Anschlagpunkte, Blechgreifer etc. sowie die Kette montiert werden.

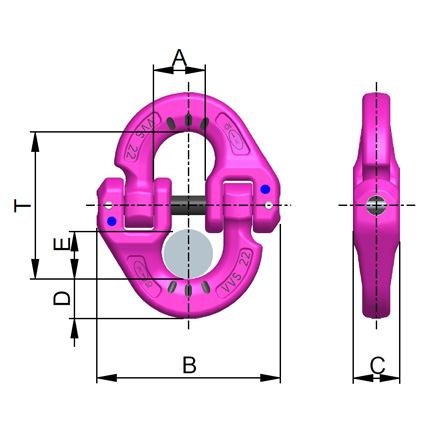

| Modell | WLL (Tonne) | Kette Ø (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | T (mm) | Gewicht (kg) |
| VVS 6 | 1.5 | 6 | 18 | 56 | 13 | 11 | 17 | 45 | 0.13 |
| VVS 8 | 2.5 | 8 | 24 | 72 | 17.5 | 14 | 23 | 61 | 0.29 |
| VVS 10 | 4 | 10 | 28 | 88 | 22 | 17 | 27 | 74 | 0.57 |
| VVS 13 | 6.7 | 13 | 34 | 111 | 28 | 23 | 33 | 93 | 1.2 |
| VVS 16 | 10 | 16 | 39 | 130 | 33 | 27 | 37 | 108 | 1.98 |
| VVS 20 | 16 | 20 | 42 | 154 | 41 | 34 | 42 | 124 | 3.68 |
| VVS 22 | 20 | 22 | 48 | 172 | 44 | 36 | 47 | 138 | 4.78 |
| VVS 28 | 31.5 | 28 | 69 | 228 | 58 | 47 | 67 | 189 | 10.65 |
| Modell | WLL (Tonne) | Kette Ø (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | T (mm) | Gewicht (kg) |
| VVS 6 | 1.5 | 6 | 18 | 56 | 13 | 11 | 17 | 45 | 0.13 |
| VVS 8 | 2.5 | 8 | 24 | 72 | 17.5 | 14 | 23 | 61 | 0.29 |
| VVS 10 | 4 | 10 | 28 | 88 | 22 | 17 | 27 | 74 | 0.57 |
| VVS 13 | 6.7 | 13 | 34 | 111 | 28 | 23 | 33 | 93 | 1.2 |
| VVS 16 | 10 | 16 | 39 | 130 | 33 | 27 | 37 | 108 | 1.98 |
| VVS 20 | 16 | 20 | 42 | 154 | 41 | 34 | 42 | 124 | 3.68 |
| VVS 22 | 20 | 22 | 48 | 172 | 44 | 36 | 47 | 138 | 4.78 |
| VVS 28 | 31.5 | 28 | 69 | 228 | 58 | 47 | 67 | 189 | 10.65 |
Eigenschaften
- Artikelnummer
- KW_VS100VIP_VVS-0150
- EAN-Nummer
- KW_VS100VIP_VVS-0150
- Gewicht
- 0.14
- Güteklasse
- GK 10
- Marke
- RUD
