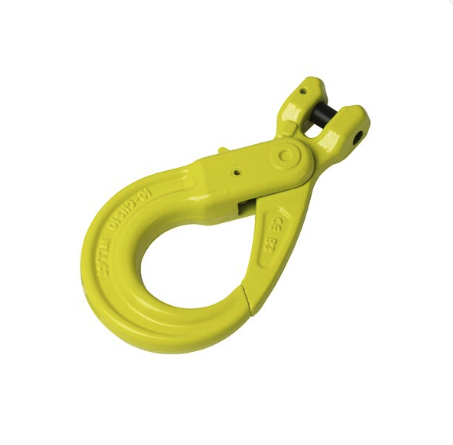

Automatik-Gabelkopfhaken, Guteklasse 10
- Robuster Verkürzungshaken, geeignet für schwere, industrielle Hebeketten mit hoher Tragfähigkeitskapazität.
- Einfache und sichere Montage dank deutlicher Markierungen und Farbcodierung.
- Inklusive Belastungsbolzen mit H1-10 Stempel, geeignet für Temperaturen bis zu 200°C ohne Einschränkungen.
- Spezialentwickelt für den Einsatz mit zertifizierten Ketten und fachgerechter Bedienung; nicht mit anderen Güteklassen kombinieren.
- Entspricht der EN-Norm Klasse 100 für maximale Sicherheit und Zuverlässigkeit.
Sicherheitsgabelhaken, Güteklasse 100 – Für sicheres und effizientes Verkürzen von Hebeketten
EINFÜHRUNG
Der Sicherheitsgabelhaken, Güteklasse 100, ist ein hochwertiger Verkürzungshaken für Rundstahlketten. Dank der robusten Konstruktion sorgt dieser Haken für sicheres Heben und Verkürzen von Ketten. Der Haken ist für den schweren industriellen Einsatz geeignet und erfüllt strenge Sicherheitsnormen. So sichern Sie sich maximale Sicherheit und Zuverlässigkeit bei jedem Hebevorgang.
Vor- und Nachteile
- Hohe Tragfähigkeit: Geeignet für schwere und anspruchsvolle Hebeeinsätze.
- Einfache Montage: Deutliche Markierung und Farbcodierung sorgen für fehlerfreie Montage.
- Sicherheitsgarantie: Nur mit zertifizierten Ketten und durch Fachpersonal zu verwenden.
- Nicht geeignet für Chemikalien: Nicht verwenden mit Säuren, Laugen oder Dämpfen.
- Kombinationsbeschränkungen: Nicht kombinieren mit Ketten oder Teilen anderer Güteklassen oder Größen.
Anwendungen
- Wofür verwendet man einen Sicherheitsgabelhaken, Güteklasse 100?
- Dieser Haken wird zum Verkürzen, Heben, Zurren und Transportieren von schweren Lasten mit Rundstahlketten verwendet.
- Warum Güteklasse 100?
- Güteklasse 100 steht für hohe Qualität und Festigkeit und kann dadurch höhere Traglasten aufnehmen als niedrigere Klassen. Dies bietet zusätzliche Sicherheit beim Heben.
Besonderheiten
- Wie funktioniert das Verkürzungselement?
- Das Verkürzungselement ermöglicht es, die Kette einfach auf die gewünschte Länge zu bringen, indem die Kette in den Haken eingelegt wird.
- Ist ein Lastbolzen enthalten?
- Ja, der passende Lastbolzen mit H1-10-Stempelung für VIP-Komponenten ist enthalten.
- Kann der Haken bei hohen Temperaturen verwendet werden?
- Ja, bis 200°C uneingeschränkt. Über 200°C bis 300°C gilt eine reduzierte Tragfähigkeit; über 380°C ist die Verwendung verboten.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl, geeignet für schwere Belastungen.
- Oberfläche:
- Magenta (VIP-pink) Farbe, mit H1-Prägung versehen.
- Sicherheit:
- Nur mit unbeschädigten RUD Rundstahlketten der passenden Größe zu verwenden. Ausschließlich geeignet für den Einsatz durch fachkundiges Personal.
- Normen:
- Hergestellt nach DIN 5692, entspricht BGR 500 (DGUV 100-500).
Technische Daten
| Type | Tragfähigkeitt (T) | Kette Durchmesser (mm) | A (mm) | B (mm) | H (mm) | L (mm) | I (mm) | M (mm) | N (mm) | O (mm) | P (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10-CH506 | 1.4 | 6 | 8.0 | 32.0 | 19.5 | 131.0 | 96.0 | 73.0 | 15.0 | 31.5 | 28.0 | 0.50 |
| 10-CH508 | 2.5 | 8 | 9.5 | 38.0 | 25.5 | 163.0 | 121.0 | 90.0 | 20.0 | 40.0 | 38.0 | 0.90 |
| 10-CH510 | 4.0 | 10 | 12.0 | 46.0 | 29.5 | 194.0 | 144.0 | 108.0 | 26.0 | 46.0 | 45.0 | 1.40 |
| 10-CH513 | 6.7 | 13 | 15.0 | 59.0 | 39.5 | 251.0 | 182.0 | 137.0 | 32.5 | 66.0 | 53.6 | 2.90 |
| 10-CH516 | 10.0 | 16 | 18.5 | 70.0 | 50.0 | 303.0 | 220.0 | 168.0 | 38.0 | 75.0 | 61.0 | 5.50 |
| 10-CH520 | 16.0 | 19/20 | 25.0 | 85.0 | 60.0 | 322.0 | 235.0 | 190.0 | 50.0 | 80.0 | 76.5 | 8.60 |
Eigenschaften
- Artikelnummer
- HKV_G100-014
- EAN-Nummer
- HKV_G100-014
- Gewicht
- 0.5
- Güteklasse
- GK 10
