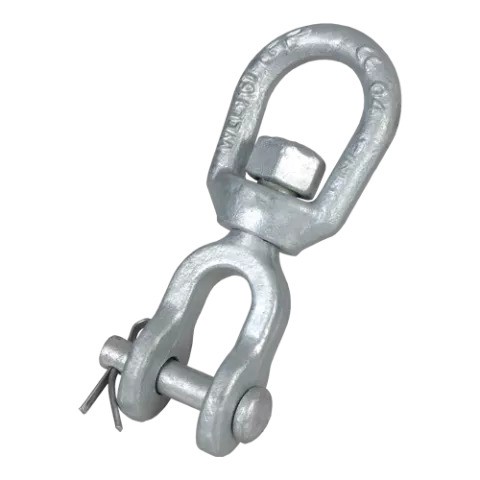

Green Pin G-7723 Auge-Gabel Wirbel
- Hergestellt aus gehärtetem Stahl für optimale Festigkeit und Langlebigkeit bei schweren Hebeanwendungen.
- Verzinkte Oberfläche bietet effektiven Schutz vor Korrosion und verlängert die Lebensdauer.
- Frei drehbare Gabel-Ösen-Konstruktion verhindert das Verdrehen von Hebeketten und Seilen für sichere Nutzung.
- Wird mit Sicherungsstift für zusätzliche Sicherheit während des Einsatzes geliefert.
- Entspricht der Norm EN 1677-1 für Hebemittel.
Green Pin G-7723 Auge-Gabel Wirbel – Nachhaltiger Wirbel für schwere Hebeanwendungen
Der Green Pin G-7723 Auge-Gabel Wirbel ist eine zuverlässige Lösung zum Verbinden und Drehen von Hebeketten und Seilen. Durch die Verwendung von hochwertigem, gehärtetem Stahl bietet dieser Wirbel maximale Sicherheit unter anspruchsvollen Bedingungen. Die Gabel-Auge-Konstruktion sorgt für eine einfache Befestigung an verschiedenen Endstücken. Dank der verzinkten Oberfläche ist der G-7723 hervorragend gegen Korrosion geschützt.
Vorteile und Nachteile
- Gehärteter Stahl: Maximale Festigkeit und Langlebigkeit.
- Verzinkt: Hervorragender Korrosionsschutz.
- Hohe Sicherheit: Bruchlast ist das Fünffache der Arbeitslast.
- Nicht geeignet für rotierende Belastung unter maximaler Last: Der Wirbel ist nicht für dauerhafte Drehbewegungen unter Volllast ausgelegt.
- Begrenzt auf Standardgrößen: Nur in Standarddurchmessern und -längen erhältlich.
Anwendungen
- Wofür wird ein Auge-Gabel Wirbel verwendet?
- Ein Auge-Gabel Wirbel wird verwendet, um Hebeketten, Drahtseile oder Taue sicher zu verbinden und zu drehen. Dies verhindert Verdrehen und Beschädigungen während Hebearbeiten.
- Warum eine hohe Bruchlast?
- Die hohe Bruchlast ist essenziell für schwere Hebeanwendungen, bei denen Sicherheit und Zuverlässigkeit oberste Priorität haben. Dadurch ist der Wirbel für intensive und dauerhafte Nutzung geeignet.
Besonderheiten
- Wie funktioniert der Auge-Gabel Wirbel?
- Der Wirbel dreht sich frei und verhindert das Verdrehen von Seilen oder Ketten, was die Lebensdauer des Hebezeugs erheblich verlängert.
- Ist ein Sicherungsbolzen enthalten?
- Die Gabel wird standardmäßig mit Sicherungsbolzen für zusätzliche Sicherheit geliefert.
- Wie wähle ich die richtige Größe?
- Wählen Sie die Größe basierend auf dem Durchmesser Ihres Seils oder Ihrer Kette und der gewünschten Arbeitsbelastungsgrenze.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger, gehärteter Stahl.
- Ausführung:
- Thermisch verzinkt (galvanisiert) für optimalen Schutz gegen Rost und Verschleiß.
- Sicherheit:
- Minimale Bruchlast beträgt das 5-fache der Arbeitslast (WLL).
- Normen:
- Entspricht US Federal Spec. RR-C-271, Typ VII, Klasse 2.
Technische Daten
Der Green Pin Auge-Gabel Wirbel ist ein Wirbel mit Auge-Gabel-Endbeschlägen und einem Splint. Der Wirbel ist aus hochfestem Stahl gefertigt und kann unter Wasser verwendet werden. Die Verzinkung des Green Pin Auge-Gabel-Wirbels sorgt für eine lange Lebensdauer und Haltbarkeit. Er ist in einer Ausführung mit einer Arbeitslastgrenze von 0,39 bis 20,5 Tonnen erhältlich.
Spezifikationen
| Artikelnummer | Arbeitslastgrenze (Tonnen) | Durchmesser (mm) | Länge außen (mm) | Breite außen (mm) | Länge innen (mm) | Breite innen (mm) | Länge (mm) | Breite (mm) | Stiftdurchmesser (mm) | Gewicht (KG) |
|---|---|---|---|---|---|---|---|---|---|---|
| KW_GP7723-0004 | 0,4 | 6 | 88 | 32 | 18 | 19 | 22 | 67 | 12 | 0,09 |
| KW_GP7723-0006 | 0,6 | 8 | 99 | 41 | 21 | 25 | 23 | 75 | 13 | 0,16 |
| KW_GP7723-0112 | 1,12 | 10 | 122 | 51 | 24 | 32 | 27 | 92 | 16 | 0,32 |
| KW_GP7723-0163 | 1,63 | 13 | 154 | 64 | 33 | 38 | 33 | 115 | 21 | 0,57 |
| KW_GP7723-0240 | 2,4 | 16 | 184 | 76 | 40 | 45 | 38 | 135 | 26 | 0,98 |
| KW_GP7723-0330 | 3,3 | 19 | 211 | 89 | 45 | 51 | 45 | 154 | 31 | 1,88 |
| KW_GP7723-0454 | 4,54 | 22 | 244 | 102 | 53 | 57 | 52 | 178 | 31 | 2,43 |
| KW_GP7723-0570 | 5,7 | 25 | 297 | 114 | 59 | 64 | 72 | 218 | 47 | 4,02 |
| KW_GP7723-0820 | 8,2 | 32 | 335 | 143 | 68 | 80 | 72 | 240 | 57 | 7,43 |
| KW_GP7723-2050 | 20,5 | 38 | 534 | 198 | 110 | 122 | 116 | 381 | 78 | 22,1 |
Eigenschaften
- Artikelnummer
- KW_GP7723-0004
- EAN-Nummer
- KW_GP7723-0004
- Gewicht
- 0.1
- Marke
- Green Pin
