JDT ENORM Anschlagkette 4-strang - Güteklasse 10
- Hohe Tragfähigkeit bis zu 82,5 Tonnen bei 32 mm Kettendurchmesser und Neigungswinkel bis 45°
- 4-Strang-Konfiguration verteilt Lasten optimal, auch bei asymmetrischen und schiefen Belastungen
- Geeignet für Temperaturen bis +200°C bei Erhaltung von Festigkeit und Zuverlässigkeit
- Spezifische Montage erfordert Sicherungsmuttern der Klasse 10, separat bestellbar für dauerhafte Befestigung
- Entspricht der EN 818-4 Norm für Hebeketten der Güteklasse 100
JDT ENORM Anschlagkette 4-Strang - Güteklasse 100
Sicheres Heben mit maximaler Flexibilität und Stärke
EINFÜHRUNG
Die JDT ENORM Anschlagkette 4-Strang - Güteklasse 100 ist ein robustes Hebezeug für schwere industrielle Anwendungen. Dank der 4-Strang-Konfiguration wird das Heben großer und asymmetrischer Lasten vereinfacht. Hochwertiger Stahl und Präzisionsfertigung sorgen für maximale Zuverlässigkeit. Die Kette ist beständig gegen hohe Belastungen und Temperaturen und eignet sich ideal für den professionellen Einsatz.
Vor- und Nachteile
- Hohe Tragfähigkeit: Geeignet für Lasten bis zu 82,5 Tonnen (bei 32 mm, 4-Strang, β<45°).
- Vielseitig einsetzbar: Funktioniert bei unterschiedlichen Temperaturen und mit verschiedenen Neigungswinkeln.
- Optimale Sicherheit: Deutliche Markierungen und einfache Montage gemäß Normen.
- Gewicht: Das System ist relativ schwer, was die manuelle Handhabung einschränkt.
- Spezifische Montage: Für eine dauerhafte Montage werden Sicherungsmuttern der Klasse 10 benötigt, die separat bestellt werden müssen.
Anwendungen
- Wofür verwendet man eine 4-Strang-Anschlagkette?
- Zum sicheren Heben von schweren, großen oder ungleich verteilten Lasten, wie Container, Maschinen und Stahlkonstruktionen.
- Warum Güteklasse 100?
- Stahl der Güteklasse 100 bietet eine höhere Tragfähigkeit und bessere Widerstandsfähigkeit gegen Verschleiß als niedrigere Güteklassen, sodass schwere Lasten sicher bewegt werden können.
Besonderheiten

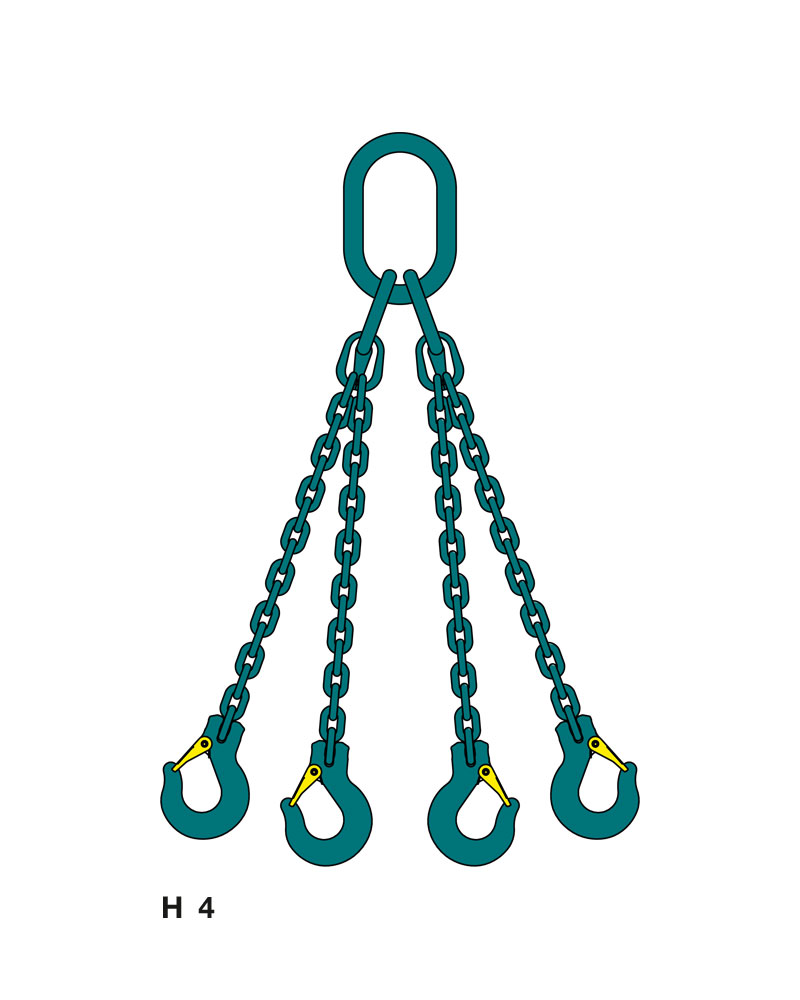

- Wie funktioniert die 4-Strang-Konfiguration?
- Vier Kettenstränge verteilen die Last optimal, auch bei schiefer Belastung und unterschiedlichen Neigungswinkeln (bis 45°–60°).
- Ist eine zusätzliche Sicherungsmutter enthalten?
- Nein, Sicherungsmuttern der Klasse 10 müssen für eine dauerhafte Montage separat bestellt werden.
- Wie hoch ist die maximale Gebrauchstemperatur?
- Die Anschlagkette ist bis +200°C geeignet, darüber hinaus nimmt die Tragfähigkeit ab.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Grad 100 legierter Stahl.
- Oberfläche:
- Glatt bearbeitet und verschleißfeste Kettenglieder.
- Sicherheit:
- Deutlich angegebene Tragfähigkeiten, temperaturbeständig von -40°C bis +200°C.
- Normen:
- Entspricht DIN 895, DIN 894 und Herstellerspezifikationen.
Technische Daten
Sichere Tragfähigkeit
Die folgende Tabelle zeigt die maximale Tragfähigkeit bei einem bestimmten Neigungswinkel. Verwenden Sie diese Tabelle, um die Tragfähigkeit in Ihrer Situation zu bestimmen.
| Kette | Tragfähigkeit 1-strang (Tonne) | Tragfähigkeit 2-strang (Tonne) | Tragfähigkeit 4-strang (Tonne) | ||
|---|---|---|---|---|---|
| Ø (mm) | ß = 0° | ß < 45° | ß = 45-60° | ß < 45° | ß = 45-60° |
| 6 | 1,4 | 2 | 1,4 | 3 | 2,12 |
| 8 | 2,5 | 3,55 | 2,5 | 5,3 | 3,75 |
| 10 | 4 | 5,6 | 4 | 8 | 6 |
| 13 | 6,7 | 9,5 | 6,7 | 14 | 10 |
| 16 | 10 | 14 | 10 | 21,2 | 15 |
Eigenschaften
- Artikelnummer
- HSK_JDT41-0300.K.0.005
- EAN-Nummer
- HSK_JDT41-0300.K.0.005
- Gewicht
- 4.8
- Güteklasse
- GK 10
- Marke
- JDT
