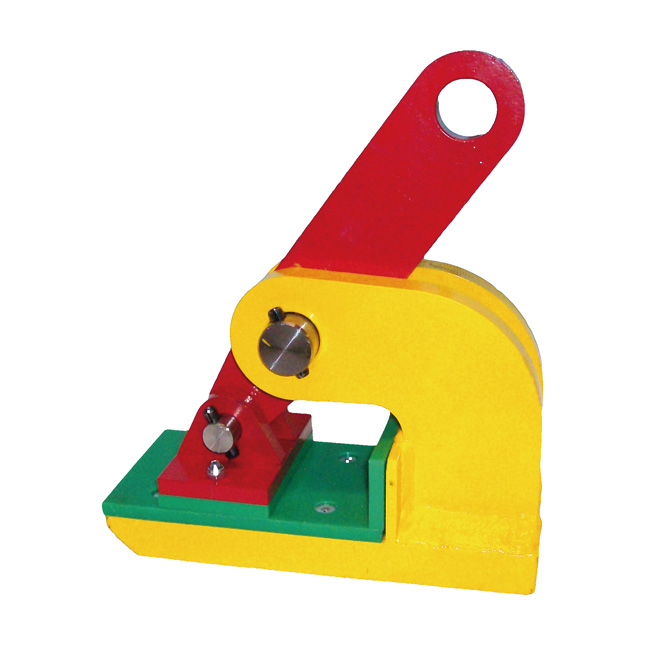

Terrier TNMH Horizontale Schongreifer (Paar)
- Spezial entwickelt für sicheres, horizontales Heben von nicht durchbiegenden, flachen Stahlplatten.
- Integrierte non-marking Beschichtung verhindert Beschädigungen und Spuren auf empfindlichen Oberflächen.
- Wird immer paarweise verwendet für optimalen Halt und Stabilität während des Transports.
- Hergestellt aus langlebigem, hochwertigem Stahl für eine lange Lebensdauer und Zuverlässigkeit.
- Entspricht der EN-Norm für Hebezeuge.
Terrier TNMH Horizontale Plattenklemme, Non-Marking (Paar) – Für sicheres und beschädigungsfreies Heben
Die Terrier TNMH horizontale Plattenklemme ist eine hochwertige Hebeklemme, speziell entwickelt für den sicheren und horizontalen Transport von Stahlplatten, ohne Spuren zu hinterlassen. Diese Klemme wird stets paarweise verwendet und wurde entwickelt, um maximale Griffigkeit zu bieten, ohne die Oberflächen zu beschädigen. Durch die Non-Marking-Eigenschaft ist die TNMH ideal für bearbeitete, beschichtete oder optisch sichtbare Stahlplatten. Terrier steht für Spitzenqualität und Sicherheit, mit langjähriger Erfahrung und ISO 9001-Zertifizierung.
Vorteile und Nachteile
- Non-Marking: Schützt empfindliche Oberflächen vor Beschädigungen.
- Sicherer horizontaler Transport: Speziell entwickelt für stabiles und sicheres Heben im Paar.
- Langlebiges Material: Hochwertige Stahlsorten sorgen für eine lange Lebensdauer und Zuverlässigkeit.
- Nur für flache Platten: Nicht geeignet für profilierte oder flexible Stahlplatten.
- Nur für den horizontalen Einsatz: Nicht anwendbar für vertikales Heben oder Transport.
Anwendungen
- Wofür verwendet man eine Terrier TNMH horizontale Plattenklemme?
- Zum horizontalen Heben und Bewegen von nicht durchbiegenden Stahlplatten und Stahlkonstruktionen mit flachem Anschlagpunkt.
- Warum Non-Marking?
- Non-Marking verhindert Beschädigungen, Dellen oder Spuren auf empfindlichen oder fertig bearbeiteten Stahloberflächen während des Transports.
Besonderheiten
- Wie funktioniert das Segment?
- Das Segment dient als Anschlagöse und sorgt während des Transports für einen festen, sicheren Halt am Material.
- Ist eine Non-Marking-Beschichtung enthalten?
- Ja, die Non-Marking-Beschichtung ist in die Klemme integriert und schützt die Oberfläche.
- Sind die Klemmen für alle Stahlplatten geeignet?
- Nur für nicht durchbiegende, flache Stahlplatten; nicht geeignet für flexible oder profilierte Platten.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl
- Ausführung:
- Nicht markierende Beschichtung
- Sicherheit:
- Nur für den horizontalen Einsatz, immer paarweise verwenden
- Normen:
- Entspricht NEN 13155, ASME B30.20-2010, Maschinenrichtlinie 2006/42/EG
Technische Daten
Die Terrier TNMH Horizontale Schongreifer eignet sich zum horizontales Heben und Transportieren aller nicht-biegsamen Platten und Strukturen ohne Spuren, Kratzer oder Beschädigungen auf der Materialoberfläche zu hinterlassen. Es ist ideal für das Heben von Materialien wie (Edel-)Stahl, Aluminium, Naturstein, Kompositmaterialien, lackierten Materialien, Holz, Glas, Kunststoff usw.. Die Backe und Zahnsegment von die TNMH sind mit einem speziellen druckunempfindlichen Hochqualitätsstoff bezogen. Diese Schongreifer hat keine Mindest-Tragfähigkeit.
Sicheres Heben mit eine Blechgreifer

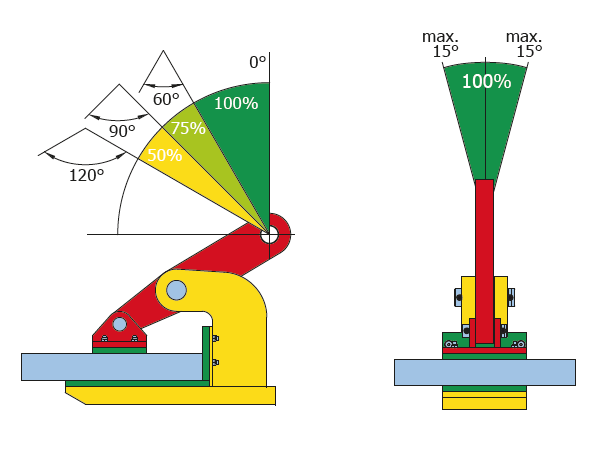

Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:
Technische Daten

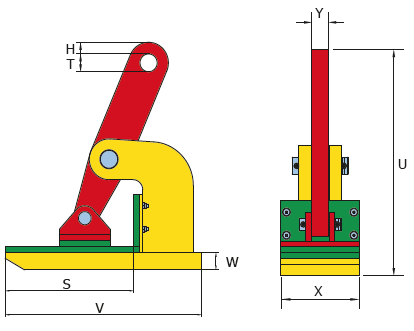

| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (kg) | Greifbereich (mm) | Gewicht (kg) | V (mm) | S (mm) | W (mm) | T (mm) | H (mm) | U (mm) | X (mm) | Y (mm) |
| TNMH 1 | 1000 | 0 - 25 | 2,4 | 140 | 94 | 15 | 20 | 10 | 155 | 65 | 15 |
| TNMH 2 | 2000 | 0 - 45 | 7,5 | 225 | 151 | 23 | 30,5 | 15 | 267 | 90 | 15 |
| TNMH 3 | 3000 | 0 - 45 | 8,3 | 225 | 151 | 20 | 30,5 | 15 | 271 | 90 | 15 |
| TNMH 4 | 4000 | 0 - 50 | 13 | 250 | 161 | 20 | 30,5 | 17,5 | 300 | 115 | 30 |
| TNMH 6 | 6000 | 0 - 50 | 18 | 250 | 161 | 25 | 30,5 | 17,5 | 306 | 130 | 30 |
Eigenschaften
- Artikelnummer
- PLK_TNMH-01.0025
- EAN-Nummer
- PLK_TNMH-01.0025
- Gewicht
- 2.4
- Marke
- Terrier
