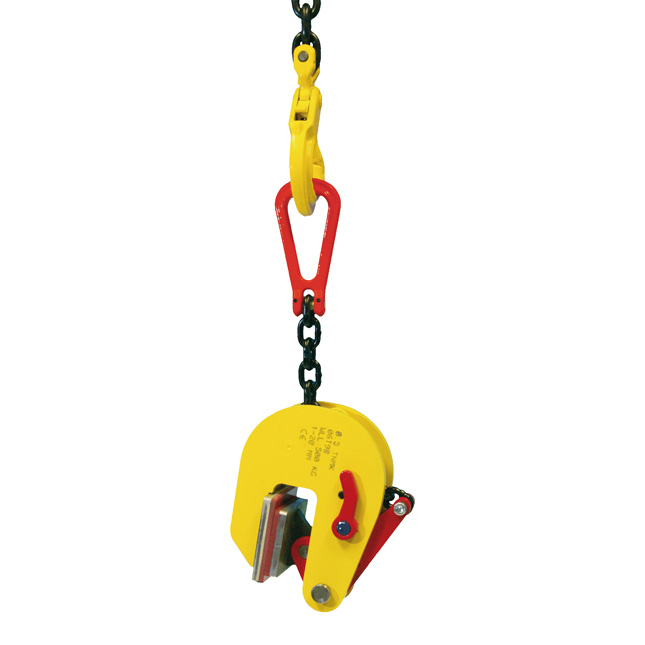

Terrier TNMK Schongreifer
- Kunststoffbacken verhindern Beschädigungen an empfindlichen Materialien wie Edelstahl, Aluminium und Naturstein.
- Robuste Konstruktion mit doppelter Verriegelung für optimale Sicherheit beim Heben.
- Automatische Sicherheitsverriegelung verriegelt die Klemme beim Öffnen und Schließen.
- Nicht geeignet für rauen Beton und das Heben mehrerer Platten gleichzeitig ist nicht zulässig.
- Entspricht der EN-Norm für vertikale Plattenklemmen.
Terrier TNMK Vertikale Plattenklemme, non-marking – Für beschädigungsfreies Heben von empfindlichen Materialien
Einführung
Die Terrier TNMK vertikale Plattenklemme wurde speziell für das sichere und beschädigungsfreie Heben von Platten entwickelt. Dank der Kunststoffbacken hinterlässt diese Klemme keine Beschädigungen. Die robuste Konstruktion und die doppelte Verriegelung sorgen für optimale Sicherheit. Ideal für Anwendungen, bei denen das Werkstück unversehrt bleiben muss.
Vorteile und Nachteile
- Non-marking Backen: Verhindert Beschädigungen an empfindlichen Oberflächen.
- Sicherheitsriegel: Zusätzliche Sicherung während des Hebens und Transports.
- Doppelte Verriegelung: Die Klemme bleibt sowohl in geöffneter als auch geschlossener Position sicher.
- Nicht geeignet für rauen Beton: Es können nur glatte Materialien gehoben werden.
- Nur eine Platte auf einmal: Das gleichzeitige Heben mehrerer Platten ist nicht erlaubt.
Anwendungen
- Wofür verwendet man eine vertikale Plattenklemme?
- Diese Klemme wird zum vertikalen Heben, Wenden und Transportieren von Platten verwendet, die nicht beschädigt werden dürfen.
- Warum non-marking Kunststoffbacken?
- Die Kunststoffbacken verhindern Kratzer oder Dellen auf empfindlichen Materialien wie Edelstahl, Aluminium, Holz und Naturstein.
Besonderheiten
- Wie funktioniert der Sicherheitsriegel?
- Der Riegel verriegelt die Klemme beim Öffnen und Schließen automatisch, so dass die Platte stets sicher gehalten wird.
- Ist ein Traverse bei mehreren Klemmen verpflichtend?
- Bei Verwendung von mehr als zwei Klemmen wird eine Traverse für gleichmäßige Belastung empfohlen.
- Darf man mehrere Platten gleichzeitig heben?
- Nein, pro Hebevorgang darf nur eine Platte für maximale Sicherheit gehoben werden.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger legierter Stahl und spezielle synthetische Kunststoffbacken.
- Oberfläche:
- Verschleißfeste und robuste Ausführung für den intensiven industriellen Einsatz.
- Sicherheit:
- Doppelte Verriegelung (offen und geschlossen), Sicherheitsverschluss und geeignet für eine Platte pro Klemme.
- Normen:
- Entspricht NEN 13155, ASME B30.20-2010, australischer Norm 4991 und Maschinenrichtlinie 2006/42/EG.
Technische Daten
Die Terrier TNMK Vertikale Schongreifer eignet sich zum vertikales Heben, Transportieren und Drehen aller Platten und Strukturen ohne Spuren, Kratzer oder Beschädigungen auf der Materialoberfläche zu hinterlassen. Es ist ideal für das Heben von Materialien wie (Edel-)Stahl, Aluminium, Naturstein, Kompositmaterialien, lackierten Materialien, Holz, Glas, Kunststoff usw.. Die TNMK ist ausgestattet mit 2 spezielle Synthetik-Reibungsschutz-Pads, wie das spurenlose Heben garantieren. Es hat ein Kettentragring zum flexiblem Heben. Die Klemme ist immer mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht. Er ist sowohl in geschlossener als auch in offener Position arretiert. Diese Schongreifer hat keine Mindest-Tragfähigkeit.
Sicheres Heben mit eine Blechgreifer

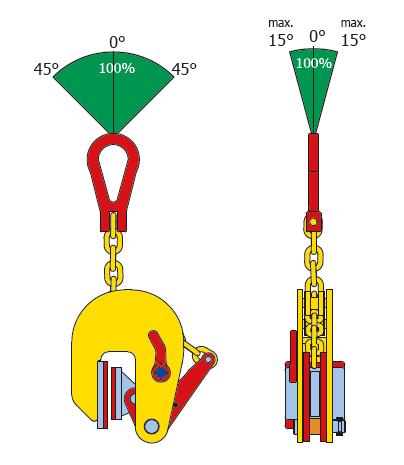

Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:
Technische Daten

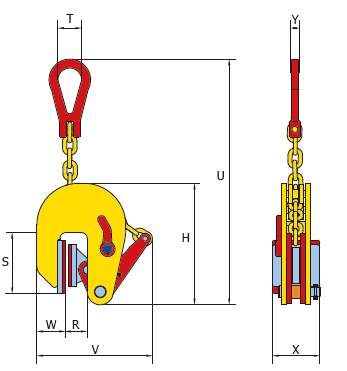

| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | H (mm) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TNMK 0,5 | 0,5 | 0 - 20 | 6 | 205 | 102 | 40 | 462 | 224 | 48 | 80 | 14 |
| TNMK 1 | 1 | 0 - 30 | 6,5 | 232 | 105 | 40 | 470 | 282 | 46 | 80 | 14 |
| TNMK 1,5 | 1,5 | 0 - 40 | 6,5 | 232 | 105 | 40 | 470 | 282 | 46 | 80 | 14 |
| TNMK 2 | 2 | 0 - 50 | 15 | 362 | 124 | 50 | 704 | 408 | 63 | 80 | 18 |
| TNMK 3 | 3 | 0 - 60 | 15,5 | 362 | 124 | 50 | 704 | 408 | 63 | 80 | 18 |
Eigenschaften
- Artikelnummer
- PLK_TNMK-0050.0120
- EAN-Nummer
- PLK_TNMK-0050.0120
- Gewicht
- 6.0
- Marke
- Terrier
