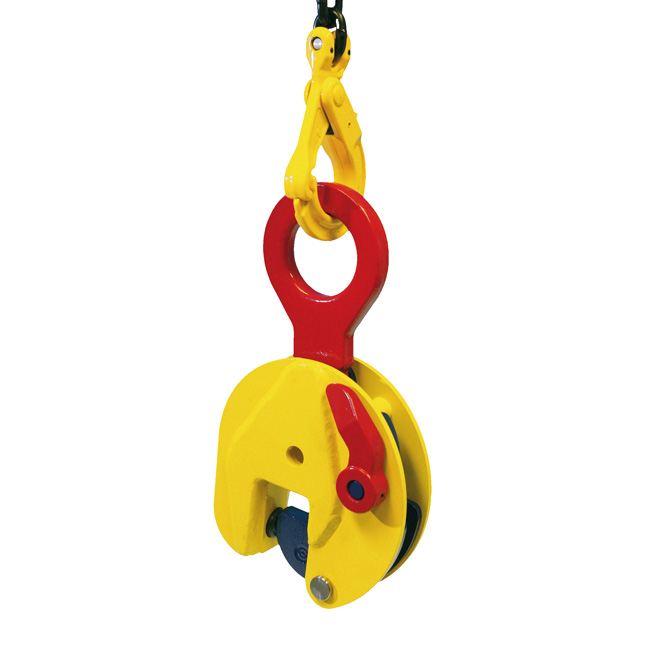

Terrier TS, TSE Blechgreifer

Integriertes Sicherheitssystem verhindert das Lösen und Verrutschen von Stahlblechen während des Hebens
Langlebige und wartungsarme Konstruktion geeignet für verschiedene Blechdicken, einschließlich dünner Bleche
Erhältlich mit rostfreien Komponenten für korrosionsbeständige Anwendungen
Spezial entwickelt für vertikale Hebeanwendungen von Stahlblechen mit flachen Befestigungspunkten
Entspricht der EN-Norm für Hebezeuge

Marke
- Terrier
Tragfähigkeit
Greifbereich
Zertifikat
- Nein
- Ja € 3,50

Diese Kombination existiert nicht.

€ 218,72 € 235,18

zzgl. MwSt.

€ 260,28 inkl. MwSt.

7% Rabatt

Auf Lager

In den Warenkorb

Referenz: PLK_TS-0075.0013

Produktinformationen Technische Daten

Terrier TS Vertikale Plattenklemme – Sicheres und effizientes Heben von Stahlplatten

Die Terrier TS vertikale Plattenklemme ist die Lösung für das sichere Heben und den Transport von Stahlplatten. Dank des ausgeklügelten Sicherheitssystems wird jede Platte fest eingespannt. Dies verhindert ein Verrutschen und unbeabsichtigtes Lösen während des Hebens. Die Klemme wird nach den strengsten Normen gefertigt, wodurch Zuverlässigkeit und Langlebigkeit garantiert sind.

Vorteile und Nachteile

Hochwertige Sicherheit: Das feste Einklemmen verhindert das Lösen beim Heben.
Wartungsarm: Langlebige Materialien und Verarbeitung senken den Wartungsaufwand.
Geeignet für verschiedene Plattendicken: Auch dünne Platten können sicher gehoben werden.

Nicht für andere Materialien geeignet: Nur für Stahlplatten mit flachen Befestigungspunkten.
Begrenzt auf vertikale Hebeanwendungen: Nicht für den horizontalen Transport geeignet.

Anwendungen

Wofür verwendet man eine vertikale Plattenklemme?: Eine vertikale Plattenklemme wird für das Heben und vertikale Bewegen von Stahlplatten und Konstruktionen mit einer flachen Befestigungsstelle eingesetzt.
Warum ein integriertes Sicherheitssystem?: Das integrierte Sicherheitssystem verhindert, dass die Platte sich bei Krafteinwirkung löst oder abrutscht. Dies erhöht die Sicherheit für Mensch und Material.

Besonderheiten

Wie funktioniert das Sicherheitssystem?: Nach dem Betätigen des Hebels sorgt das System für eine konstante Vorspannung, sodass die Platte fest eingespannt bleibt und nicht unerwartet gelöst wird.
Ist die Klemme für rostfreien Stahl geeignet?: Für das Heben von Edelstahlplatten sind spezielle Ausführungen mit rostfreien Bauteilen und vernickeltem Gehäuse erhältlich, um Korrosion zu vermeiden.
Was, wenn die Platte dünn ist?: Dank der speziellen Klemme mit beweglichem Zahnranz wird zusätzlicher Druck ausgeübt, sodass selbst dünne Platten nicht abrutschen.
Welche Zertifikate werden mitgeliefert?: Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.

Downloads

Betriebsanleitung

Wichtige technische Daten

Material:: Hochwertige Stahlsorten.
Oberfläche:: Vernickeltes Gehäuse und Griff für zusätzlichen Schutz vor Verschleiß und Korrosion.
Sicherheit:: Innovativer Mechanismus mit Riegel, Spiralfeder und Griff für konstante Klemmkraft.
Normen:: Entspricht NEN 13155, ASME B30.20-2010, Australischer Norm 4991 und Maschinenrichtlinie 2006/42/EG.

Alle technische Daten anzeigen

Technische Daten

Die Terrier TS Blechgreifer eignet sich zum vertikales Heben, Transportieren und Wenden aller Stahlplatten und -konstruktionen. Es hat eine feste Hebeöse und ist daher nicht flexibel. Der TS ist mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass sich die Klemme beim Aufbringen von Hubkraft und beim Absenken der Last nicht löst. Darüber hinaus ist die Klemme immer verriegelt, sowohl in geschlossener als auch in geöffneter Position.

Sicheres Heben mit eine Blechgreifer

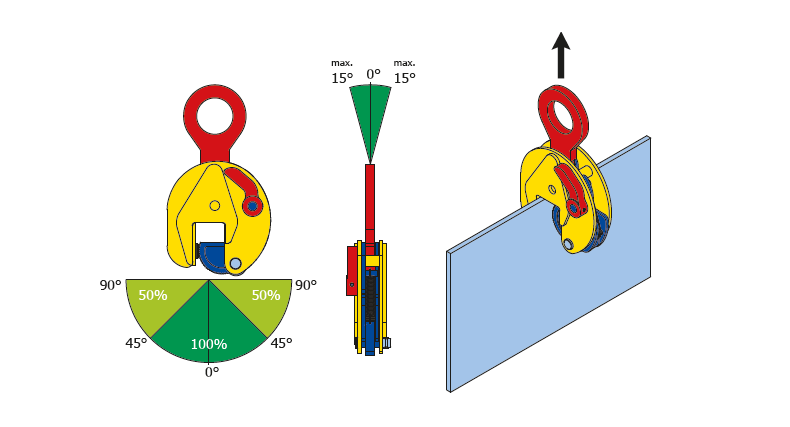

Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:

Handhabung

Hinweis! Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindesttragfähigkeit dieser Plattenspanner beträgt 10 % die maximale Tragfähigkeit.

Technische Daten

Technische Zeichnung

				Abmessungen
Modell	Tragfähigkeit (Tonne)	Greifbereich (mm)	Gewicht (kg)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	X (mm)	Y (mm)
TS 0,75	0,75	0 - 13	1,7	47	30	202	100	37	37	10
TSE 1	1	0 - 25	3,5	56	45	263	141	37	47	15
TSE 2	2	0 - 35	7	78	64	336	183	56	56	16
TSE 3	3	0 - 35	7	78	64	336	183	56	56	16
TS 4,5	4,5	0 - 25	15	85	70	423	203	60	77	20
TSE 4,5	4,5	0 - 45	16	85	70	425	228	60	78	20
TS 6	6	0 - 32	19	114	75	490	225	78	78	20
TSE 6	6	0 - 50	21	114	75	490	259	82	78	20
STS 6	6	40 - 90	21	114	75	486	275	70	78	20
TS 7,5	7,5	0 - 40	24	111	75	530	246	70	86	20
TSE 7,5	7,5	0 - 55	26	111	75	522	267	70	86	20
STS 7,5	7,5	50 - 100	26,5	111	75	524	312	70	86	20
TS 9	9	0 - 55	27	111	75	522	267	70	86	20
STS 9	9	50 - 100	27,5	111	75	522	312	70	86	20
TS 12	12	0 - 52	37	148	85	617	295	100	94	44
STS 12	12	50 - 100	41	152	85	615	344	100	94	44
TS 15	15	0 - 76	70	209	86	810	373	136	106	49
STS 15	15	80 - 150	76	224	86	800	450	136	106	49
TS 17	17	0 - 76	71	209	86	810	373	136	106	49
TS 20	20	0 - 80	149	250	100	933	563	153	140	66
STS 20	20	80 - 150	160	249	100	924	640	153	140	66
TS 25	25	5 - 85	149	250	100	925	563	148	140	66
STS 25	25	80 - 150	160	249	100	924	640	153	140	66
TS 30	30	10 - 90	155,5	250	100	918	568	153	142	66
STS 30	30	80 - 150	165,5	249	100	906	645	156	142	66

Eigenschaften

Artikelnummer: PLK_TS-0075.0013
EAN-Nummer: PLK_TS-0075.0013
Gewicht: 1.7
Marke: Terrier
