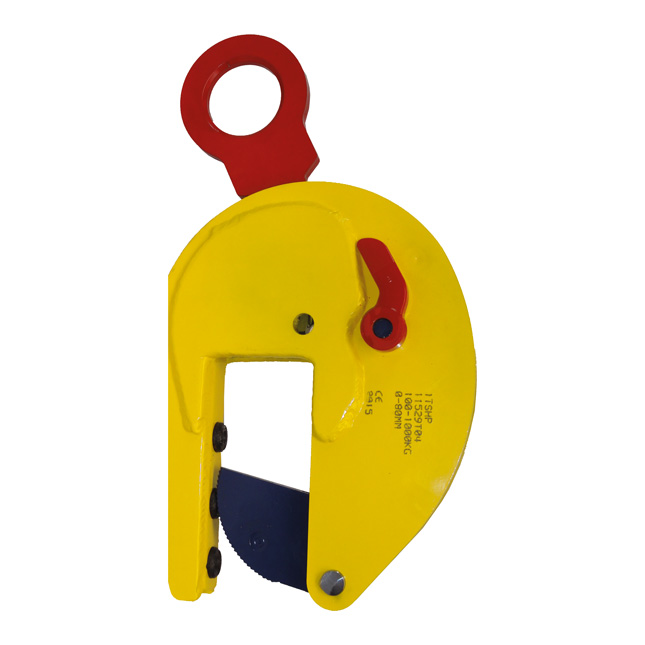

Terrier TSHP Blechgreifer, für HP-Profile
- Entwickelt für das sichere Heben von HP-Profilen mit einer automatischen Verriegelung, die ein Lösen verhindert.
- Robuste Konstruktion aus hochfestem Stahl und langlebiger Beschichtung für langfristigen Einsatz.
- Ausgestattet mit einer integrierten Aufhängeöse für eine einfache und schnelle Befestigung an Hebezeugen.
- Speziell geeignet für HP-Profile innerhalb eines bestimmten Dickenbereichs, nicht für andere Profiltypen.
- Entspricht der Norm EN 13155 für Hebe- und Lastaufnahmemittel.
Terrier TSHP Vertikale Plattenklemme – Sicheres und effizientes Heben von HP-Profilen
Die Terrier TSHP vertikale Plattenklemme wurde speziell für das Heben von HP-Profilen in unterschiedlichen industriellen Anwendungen entwickelt. Durch die robuste Konstruktion und fortschrittliche Sicherheitsmerkmale ist diese Klemme ideal für Fachkräfte, die zuverlässig arbeiten wollen. Die TSHP bietet maximalen Halt auf Stahl und eine sichere Hebebewegung. Dank ihrer speziellen Bauweise eignet sie sich für das Heben schwerer Stahlprofile.
Vor- und Nachteile
- Sicherheit: Automatische Verriegelung verhindert das Lösen der Last.
- Langlebigkeit: Starker Stahl und robuste Beschichtung sorgen für eine lange Lebensdauer.
- Benutzerfreundlichkeit: Schnell und einfach an HP-Profilen anzubringen.
- Eingeschränkte Anwendbarkeit: Nicht geeignet für andere Profiltypen als HP-Profile.
- Begrenzter Dickenbereich: Nur einsetzbar bei bestimmten Plattendicken.
Anwendungen
- Wofür verwendet man eine Terrier TSHP vertikale Plattenklemme?
- Mit der TSHP-Klemme können HP-Profile und Stahlplatten sicher und stabil in vertikaler Position gehoben werden.
- Warum eine spezielle Klemme für HP-Profile?
- Die einzigartige Maulöffnung und der Griff sind auf die Form und Abmessungen von HP-Profilen abgestimmt, um ein Verrutschen zu verhindern.
Besonderheiten
- Wie funktioniert der Verriegelungsmechanismus?
- Beim Heben rastet die Verriegelung automatisch ein, sodass die Last nicht unerwartet gelöst wird.
- Ist eine Aufhängeöse enthalten?
- Ja, die TSHP wird standardmäßig mit einer integrierten Aufhängeöse für einfache Befestigung an Hebezeugen geliefert.
- Ist die Klemme für alle Stahldicken geeignet?
- Nein, die TSHP ist für HP-Profile innerhalb eines bestimmten Dickenbereichs optimiert.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger legierter Stahl.
- Oberflächenbehandlung:
- Verschleißfeste Beschichtung.
- Sicherheit:
- Ausgestattet mit Verriegelungsmechanismus und Sicherheitsanzeige.
- Normen:
- Entspricht internationalen Hebevorschriften.
Technische Daten
Die Terrier TSHP Blechgreifer eignet sich für das vertikale Heben, Handhaben und Transportieren von Holland-Profil-(HP)-Schiffsbaustrukturen, Stahlplatten und Strukturen. Es ist standardmäßig mit 3 Zahnkreisen augestattet für zusätzlich starke Klemmkraft. Die TSHP bietet einfache Handhabung von Werkstücken in und aus der Drehbank dank besonders kleiner Gehäuse. Die TSHP ist mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht. Die Klemme ist sowohl in geschlossener als auch in offener Position arretiert.
Sicheres Heben mit eine Blechgreifer

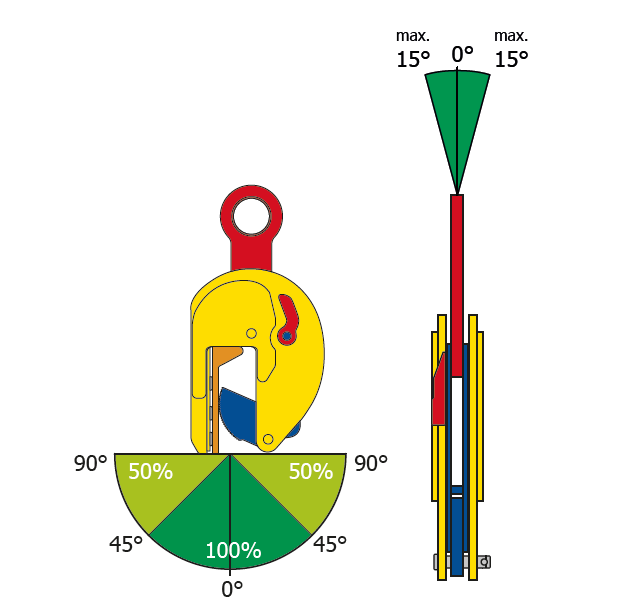

Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:
Hinweis! Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindesttragfähigkeit dieser Plattenspanner beträgt 10 % die maximale Tragfähigkeit.
Technische Daten
| Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TSHP 1 | 1 | 0 - 80 | 19 | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| TSHP 1.5 | 1 | 0 - 80 | 19 | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| TSHP-A 1.5 | 1,5 | 0 - 155 | 18 | 160 | 70 | 523 | 256 - 333 | 62 | 66 | 16 |
Eigenschaften
- Artikelnummer
- PLK_TSHP-0100.0080
- EAN-Nummer
- PLK_TSHP-0100.0080
- Gewicht
- 19.0
- Marke
- Terrier
