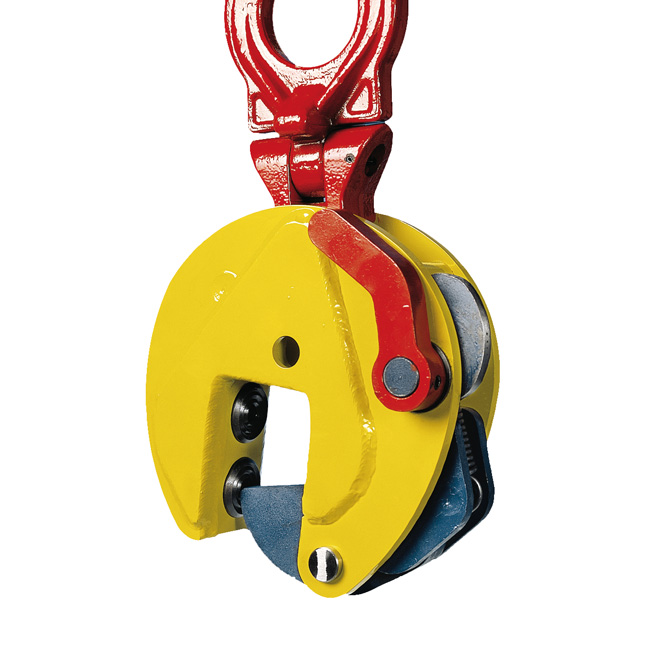

Terrier TSHPU Blechgreifer, für HP-Profile
- Spezial entwickelt für das Heben von Holland-Profilen mit stabilem Griff durch drei Drehzapfen.
- Universell schwenkbares Hebeauge für maximale Flexibilität beim Anschlagen aus jedem Winkel.
- Sicherheitsmechanismus verhindert unbeabsichtigtes Lösen schwerer Stahlkonstruktionen während des Hebevorgangs.
- Unterstützt das Heben in vertikaler, horizontaler und seitlicher Position mit angepasster Tragfähigkeit außerhalb der Vertikalen.
- Entspricht der EN-Norm für Hebewerkzeuge und Stahlkonstruktionen.
Terrier TSHPU Vertikale Plattenklemme – Speziell für HP-Profile
Einführung
Die Terrier TSHPU vertikale Plattenklemme wurde speziell für das Heben von Holland-Profilen (HP/Flachbulbstahl) entwickelt. Dank der universell schwenkbaren Aufhängeöse bietet diese Klemme maximale Flexibilität beim Anschlagen und Heben von Lasten. Das innovative Design mit drei Drehpunkten sorgt für einen stabilen Halt, was für sicheres Arbeiten unerlässlich ist. Terrier ist bekannt für seine hochwertigen und sicheren Hebeklemmen für Stahlkonstruktionen.
Vor- und Nachteile
- Maximaler Halt: Drei Drehpunkte sorgen für sicheres und stabiles Heben von HP-Profilen.
- Hohe Flexibilität: Universell schwenkbare Aufhängeöse ermöglicht Anschlagen und Heben aus jedem Winkel.
- Höchste Sicherheit: Fortschrittlicher Mechanismus verhindert ein unbeabsichtigtes Lösen der Last.
- Auf Stahl beschränkt: Nicht geeignet für andere Materialien als Stahl(konstruktionen).
- Angepasste Tragfähigkeit: Beim Heben aus nicht-vertikalen Positionen gilt eine niedrigere sichere Traglast.
Anwendungen
- Wofür verwendet man eine Terrier TSHPU vertikale Plattenklemme?
- Diese Klemme eignet sich ideal zum vertikalen und horizontalen Heben und Transportieren von Holland-Profilen und Stahlplatten mit flacher Ansatzfläche.
- Warum eine universell schwenkbare Aufhängeöse?
- Damit kannst du die Last sicher und einfach aus jeder Richtung anschlagen und heben, was die Flexibilität am Arbeitsplatz erhöht.
Besonderheiten
- Wie funktioniert die universell schwenkbare Aufhängeöse?
- Die Aufhängeöse kann sich in jede Richtung drehen, sodass du die Klemme flexibel und sicher während des Hebens positionieren kannst.
- Ist ein verstellbarer Drehpunkt enthalten?
- Ja, die TSHPU ist mit drei Drehpunkten für zusätzlichen Halt und Stabilität speziell für HP-Profile ausgestattet.
- Kann ich die TSHPU auch seitlich verwenden?
- Ja, das Heben ist aus vertikalen, horizontalen und seitlichen Positionen möglich. Achtung: Die sichere Tragfähigkeit ist außerhalb der vertikalen Position geringer.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl, beständig gegen hohe Belastungen.
- Oberfläche:
- Verschleißfeste, industrielle Oberfläche für langlebigen Einsatz.
- Sicherheit:
- Integrierter Sicherheitsmechanismus mit Verriegelung, Spannfeder und Hebel für konstante Vorspannung.
- Normen:
- Entspricht NEN 13155, australischer Norm 4991, amerikanischer Norm ASME B30.20-2010 und Maschinenrichtlinie 2006/42/EG.
Technische Daten
Die Terrier TSHPU Blechgreifer ist geeignet für das vertikales Heben, Wenden und Transportieren von Holland Profil (HP)-Schiffsbaustrukturen aus alle Positionen. Er verfügt über ein Schwenköse, die ihm jeder Position, selbst im 90-Grad-Winkel, einen starken Halt garantiert. Die TSHPU ist standardmäßig ausgestattet mit einem Sicherheitsmechanismus, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht. Die Klemme hat standardmäßig 2 Zahnkreisen für zusätzlich starke Klemmkraft.
Sicheres Heben mit eine Blechgreifer

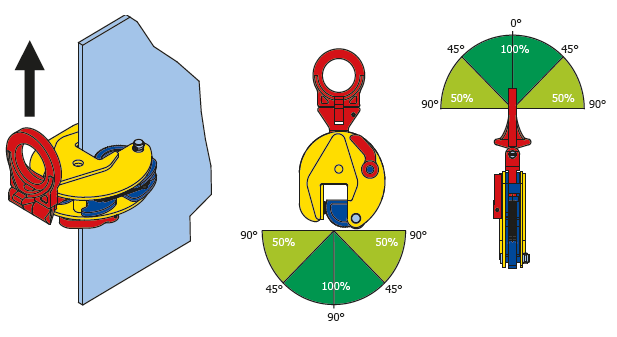

Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:
Hinweis! Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindesttragfähigkeit dieser Plattenspanner beträgt 10 % die maximale Tragfähigkeit.
Technische Daten
| Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TSHPU 3 | 3 | 0 - 35 | 8 | 93 | 70 | 369 | 182 | 58 | 54 | 16 |
| TSHPU 5 | 5 | 0 - 45 | 17,3 | 110 | 70 | 434 | 228 | 58 | 86 | 20 |
Eigenschaften
- Artikelnummer
- PLK_TSHPU-0300.035
- EAN-Nummer
- PLK_TSHPU-0300.035
- Gewicht
- 8.0
- Marke
- Terrier
