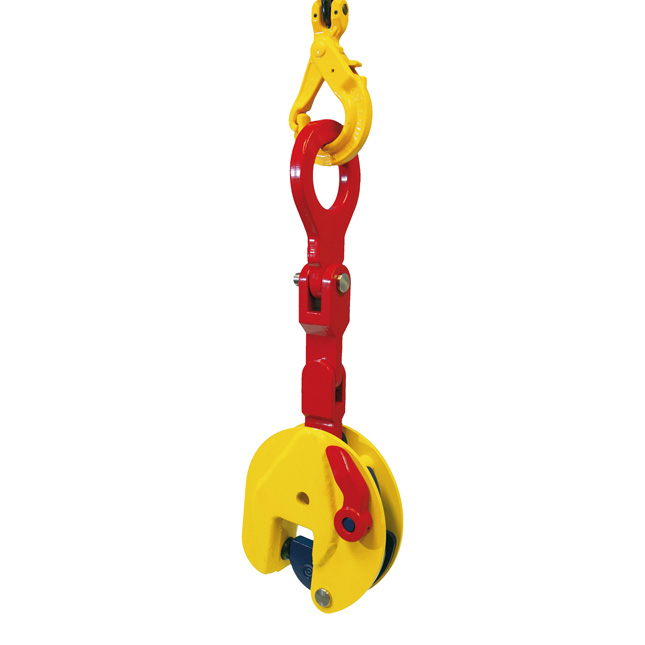

Terrier TSMP Blechgreifer, mit Traggelenk
- Schwenkbare Gabel für einfaches Montieren, Demontieren und Positionieren von Blechen.
- Einzigartiger Sicherheitsmechanismus sorgt für einen sicheren Halt auf Stahlblechen während des Hebens.
- Inklusive Hebel und Spannfeder für einfache und sichere Bedienung.
- Geeignet für verschiedene Blechdicken mit flachen Greifpunkten innerhalb industrieller Anwendungen.
- Entspricht der EN 13155 Norm für Hebezeuge.
Terrier TSMP Vertikale Plattenklemme – Sicheres Heben mit schwenkbarem Gabelkopf
Die Terrier TSMP vertikale Plattenklemme wurde speziell für das sichere Heben und den Transport von Stahlplatten entwickelt. Diese Klemme ist mit einem schwenkbaren Gabelkopf ausgestattet, was für zusätzlichen Bedienkomfort sorgt. Dank des durchdachten Sicherheitsmechanismus bleibt die Platte während des Hebens immer fest eingespannt. Mit der TSMP entscheiden Sie sich für bewährte Qualität und optimale Sicherheit in jeder industriellen Umgebung.
Vorteile und Nachteile
- Optimale Sicherheit: Durch den einzigartigen Mechanismus bleibt die Platte während des Hebevorgangs sicher eingespannt.
- Einfache Wartung: Demontage und Montage können logisch und schnell durchgeführt werden.
- Vielseitig einsetzbar: Geeignet für verschiedene Plattendicken und industrielle Anwendungen.
- Nur für Stahlplatten: Nicht geeignet für andere Materialien wie Kunststoff oder Holz.
- Flacher Angriffspunkt erforderlich: Die Klemme funktioniert nur auf ebenen Oberflächen.
Anwendungen
- Wofür verwendet man eine vertikale Plattenklemme?
- Eine vertikale Plattenklemme wird zum Heben und vertikalen Transportieren von Stahlplatten und Konstruktionsteilen mit einer ebenen Angriffsfläche verwendet.
- Warum ein schwenkbarer Gabelkopf?
- Der schwenkbare Gabelkopf erleichtert Montage, Demontage und Positionierung, insbesondere bei schwer erreichbaren Platten.
Besonderheiten
- Wie funktioniert der schwenkbare Gabelkopf?
- Der Gabelkopf wird einfach eingeschoben, sodass der Hebeöse durch das Montageloch entfernt werden kann. Dies beschleunigt die Montage und Demontage.
- Ist der Hebel beigefügt?
- Ja, der Hebel ist standardmäßig Teil der Klemme und sorgt zusammen mit der Spannfeder für die sichere Bedienung der Klemme.
- Können Ersatzteile ausgetauscht werden?
- Tauschen Sie immer Teile mit originalen Terrier-Ersatzteilen aus, um die Sicherheit zu gewährleisten. Verwenden Sie neue Spannstifte, Bolzen und Muttern.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl, verschleißfest und langlebig.
- Oberfläche:
- Standardmäßig mit schützender Beschichtung gegen Verschleiß und Korrosion.
- Sicherheit:
- Ausgestattet mit einem speziellen Sicherheitsmechanismus, Verriegelung und Spannfeder für konstante Klemmkraft.
- Normen:
- Entspricht NEN 13155, ASME B30.20-2010, australischer Norm 4991 und Maschinenrichtlinie 2006/42/EG.
Technische Daten
Die Terrier TSMP Blechgreifer eignet sich zum vertikales Heben, Transportieren und Wenden aller Stahlplatten und -konstruktionen. Es hat ein Dreiwege-Mehrzweck Traggelenk mit scharnierendem Tragring und ist daher sehr flexibel. Der TSMP ist mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass sich die Klemme beim Aufbringen von Hubkraft und beim Absenken der Last nicht löst. Darüber hinaus ist die Klemme immer arretiert, sowohl in geschlossener als auch in geöffneter Position.
Sicheres Heben mit eine Blechgreifer
Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:
Hinweis! Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindesttragfähigkeit dieser Plattenspanner beträgt 10 % die maximale Tragfähigkeit.
Technische Daten
| Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TSMP 0,75 | 0,75 | 0 - 13 | 2 | 47 | 30 | 307 | 100 | 37 | 37 | 10 |
| TSEMP 1 | 1 | 0 - 25 | 4,5 | 56 | 45 | 403 | 141 | 37 | 47 | 15 |
| TSEMP 2 | 2 | 0 - 35 | 8 | 78 | 64 | 516 | 183 | 56 | 56 | 16 |
| TSEMP 3 | 3 | 0 - 35 | 8 | 78 | 64 | 516 | 183 | 56 | 56 | 16 |
| TSEMP 4,5 | 4,5 | 0 - 45 | 19 | 85 | 70 | 650 | 228 | 60 | 78 | 20 |
| TSMP 6 | 6 | 0 - 32 | 24 | 114 | 75 | 760 | 225 | 78 | 78 | 20 |
| TSEMP 6 | 6 | 0 - 50 | 25,5 | 114 | 75 | 760 | 259 | 82 | 78 | 20 |
| STSMP 6 | 6 | 40 - 90 | 26 | 114 | 75 | 756 | 275 | 70 | 78 | 20 |
| TSMP 7,5 | 7,5 | 0 - 40 | 29 | 111 | 75 | 800 | 246 | 70 | 82 | 20 |
| TSEMP 7,5 | 7,5 | 0 - 55 | 30,5 | 111 | 75 | 792 | 267 | 70 | 86 | 20 |
| STSMP 7,5 | 7,5 | 50 - 100 | 31,5 | 111 | 75 | 695 | 312 | 70 | 86 | 20 |
| TSMP 9 | 9 | 0 - 55 | 31 | 111 | 75 | 792 | 267 | 70 | 86 | 20 |
| STSMP 9 | 9 | 50 - 100 | 32,5 | 111 | 75 | 792 | 312 | 70 | 86 | 20 |
