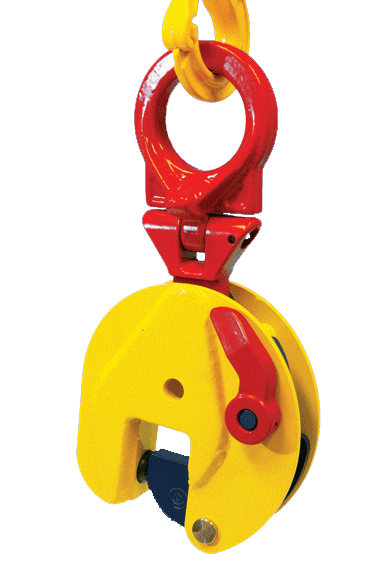

Terrier TSU, STSU, TSEU Blechgreifer, mit Schwenköse

Flexibles schwenkbares Anschlagauge für das Heben aus jeder Position.
Robuste Konstruktion für langanhaltenden, intensiven Einsatz.
Sichere Verriegelung verhindert unerwünschtes Öffnen während des Hebevorgangs.
Speziell geeignet für vertikale Hebebewegungen von Stahl- und Edelstahlplatten.
Entspricht der EN-Norm für Hebe- und Lastaufnahmemittel.

Marke
- Terrier
Tragfähigkeit
Greifbereich
Zertifikat
- Nein
- Ja € 3,50

Diese Kombination existiert nicht.

€ 276,98 € 297,83

zzgl. MwSt.

€ 329,61 inkl. MwSt.

7% Rabatt

Auf Lager

In den Warenkorb

Referenz: PLK_TSU-0075.0013

Produktinformationen Technische Daten

Terrier TSU, STSU, TSEU Vertikale Plattenklemme – Universelle Hebeklemme mit schwenkbarem Hebeöse

Die Terrier TSU, STSU und TSEU vertikalen Plattenklemmen sind speziell für das sichere Heben und Transportieren von Stahlplatten konzipiert. Die schwenkbare Hebeöse sorgt für maximale Flexibilität beim Anschlagen und Heben von Lasten. Diese Klemmen sind bekannt für ihre solide Konstruktion, Sicherheit und universelle Einsetzbarkeit auf der Baustelle oder in der Werkstatt.

Vorteile und Nachteile

Universelle schwenkbare Hebeöse: Geeignet zum Heben aus jeder Position.
Solide Konstruktion: Lange Lebensdauer, beständig gegen intensiven Gebrauch.
Sichere Verriegelung: Verhindert unbeabsichtigtes Öffnen während des Gebrauchs.

Nur für Stahl und Edelstahl geeignet: Nicht einsetzbar für andere Materialien.
Jährliche Prüfung erforderlich: Regelmäßige Wartung erhöht die Betriebskosten.

Anwendungen

Wofür verwendet man eine Terrier TSU, STSU, TSEU vertikale Plattenklemme?: Diese Klemmen sind geeignet zum Heben, Bewegen und Transportieren von Stahlplatten in vertikaler, horizontaler und seitlicher Position.
Warum eine schwenkbare Hebeöse?: Die schwenkbare Hebeöse ermöglicht das Anschlagen und Heben aus jeder Richtung. Dies bietet maximale Bewegungsfreiheit und Sicherheit beim Heben.

Besonderheiten

Wie funktioniert die schwenkbare Hebeöse?: Die Hebeöse dreht sich mit der Richtung der Last, sodass die Klemme sicher aus unterschiedlichen Winkeln verwendet werden kann.
Ist Montagewerkzeug enthalten?: Montagewerkzeug wird nicht standardmäßig mitgeliefert; der Austausch von Teilen erfordert Standardwerkzeug wie Hammer, Kombizange und Dorn.
Muss die Klemme jährlich geprüft werden?: Ja, jährliche Wartung und Prüfung sind Pflicht, um die Sicherheit zu gewährleisten.
Welche Zertifikate werden mitgeliefert?: Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.

Downloads

Betriebsanleitung

Wichtige technische Daten

Material:: Hochwertiger Stahl für optimale Festigkeit und Haltbarkeit.
Oberfläche:: Standardmäßig mit einer verschleißfesten Beschichtung gegen Korrosion versehen.
Sicherheit:: Ausgestattet mit einem Verriegelungsmechanismus und muss mindestens einmal jährlich von einem anerkannten Wartungsunternehmen geprüft werden.
Normen:: Entwickelt nach den strengen Normen der Terrier Lifting Clamps B.V.

Alle technische Daten anzeigen

Technische Daten

Die Terrier TSU Blechgreifer eignet sich für das vertikale Heben, Transportieren und Drehen aller Stahlplatten und Strukturen aus allen Positionen. Es hat einem universellen scharnierenden Tragring für universelle Hebeflexibilität aus verschiedenen Winkeln. Der universelle scharnierende Tragring garantiert in jeder Position einen Griff mit Druck, selbst beim seitlichen Heben von bis zu 90 Grad. Längere Platten können ohne Einsatz einer Traverse gehoben werden, wenn zwei Klemmen an einer zweiarmigen Kettenschlinge eingesetzt werden. Die TSU ist ausgestättet mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht. Die Klemme ist sowohl in geschlossener als auch in offener Position arretiert.

Sicheres Heben mit eine Blechgreifer

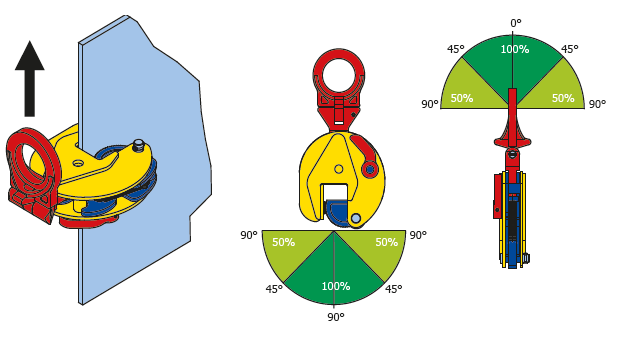

Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:

Handhabung

Hinweis! Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindesttragfähigkeit dieser Plattenspanner beträgt 10 % die maximale Tragfähigkeit.

Technische Daten

Technische Zeichnung

				Abmessungen
Modell	Tragfähigkeit (Tonne)	Greifbereich (mm)	Gewicht (kg)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	X (mm)	Y (mm)
TSU 0,75	0,75	0 - 13	1,8	47	30	203	100	37	37	10
TSEU 1	1	0 - 25	3,8	56	50	292	141	37	47	15
TSEU 2	2	0 - 35	8	78	70	372	183	56	56	16
TSEU 3	3	0 - 35	8	78	70	372	183	56	56	16
TSU 4,5	4,5	0 - 25	16	85	70	429	203	60	77	20
TSEU 4,5	4,5	0 - 45	16,5	85	70	431	228	60	78	20
TSU 6	6	0 - 32	22	114	78	528	225	78	78	32
TSEU 6	6	0 - 50	24	114	78	527	259	82	78	32
STSU 6	6	40 - 90	24	114	78	523	275	70	78	32
TSU 7,5	7,5	0 - 40	27	111	78	567	246	76	82	32
TSEU 7,5	7,5	0 - 55	28	111	78	560	267	70	86	32
STSU 7,5	7,5	50 - 100	30	111	78	560	312	70	86	32
TSU 9	9	0 - 55	29	111	78	560	267	70	86	32
STSU 9	9	50 - 100	30	111	78	560	312	70	86	32
TSU 12	12	0 - 52	41	148	85	648	295	100	94	48
STSU 12	12	50 - 100	45	152	85	644	344	100	94	48
TSU 15	15	0 - 76	73	209	85	816	373	136	106	48
STSU 15	15	80 - 150	78	224	85	808	450	136	106	48
TSU 17	17	0 - 76	74	209	85	816	373	136	106	48
TSU 20	20	0 - 80	160	250	100	948	563	153	140	71
STSU	20	80 - 150	171	249	100	940	640	153	140	71
TSU 25	25	5 - 85	160	250	100	948	563	148	140	71
STSU 25	25	80 - 150	171	249	100	940	640	153	140	71
TSU 30	30	10 - 90	167	250	100	944	568	153	142	71
STSU 30	30	80 - 150	176,5	249	100	946	645	156	142	71

Eigenschaften

Artikelnummer: PLK_TSU-0075.0013
EAN-Nummer: PLK_TSU-0075.0013
Gewicht: 1.8
Marke: Terrier
