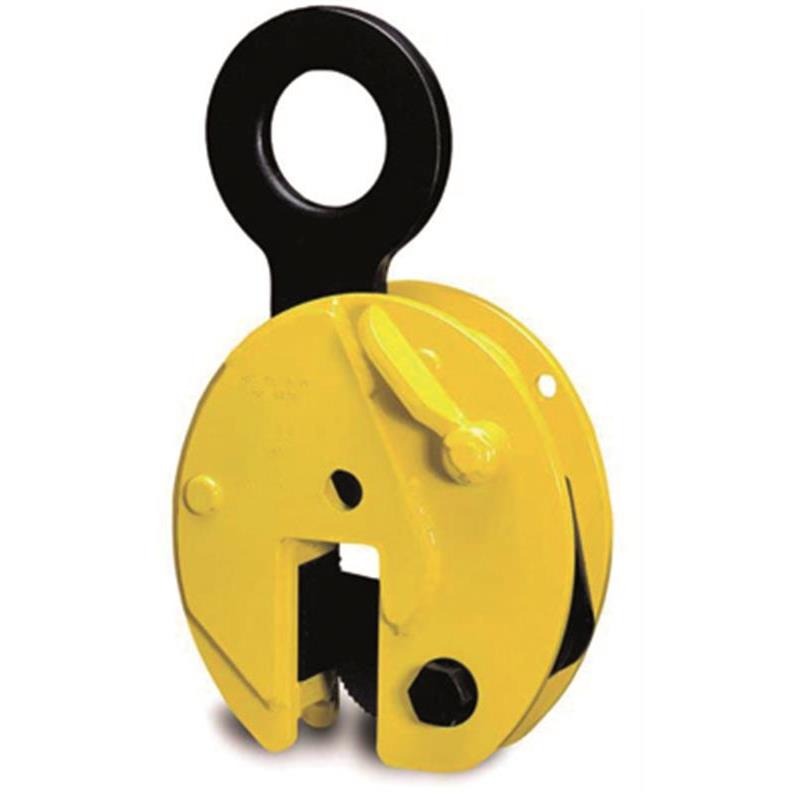

Tigrip TBL Blechgreifer, Geschweißt
- Robuste geschweißte Konstruktion für lange Lebensdauer und intensiven industriellen Einsatz.
- Geeignet für Bleche von 0 bis 130 mm Dicke mit einer Tragfähigkeit bis zu 30.000 kg.
- Federmechanismus verhindert unbeabsichtigtes Lösen und erhöht die Sicherheit beim Heben.
- Entwickelt für sicheres Heben, Transportieren und Drehen von Metallplatten bis zu 180 Grad.
- Entspricht der EN-Norm für Hebezeuge, einschließlich der vorgeschriebenen Sicherheitsanforderungen.
Tigrip TBL Vertikalplattenklemme – Sicheres und effizientes Heben von Stahlplatten
Die Tigrip TBL Vertikalplattenklemme ist für das sichere Heben und den Transport von Metall- und Stahlplatten in vertikaler Position konzipiert. Die Klemme bietet ein hohes Maß an Zuverlässigkeit dank der robusten Konstruktion. Durch die breite Greifkapazität ist diese Klemme für verschiedene Plattendicken geeignet. Mit der Tigrip TBL Klemme erhöhen Sie die Sicherheit und Effizienz am Arbeitsplatz.
Vorteile und Nachteile
- Robuste Konstruktion: Geschweißte Klemme für den intensiven Gebrauch und eine lange Lebensdauer.
- Vielseitig einsetzbar: Verschiedene Modelle für Platten von 0 bis 130 mm und eine Tragfähigkeit bis zu 30.000 kg.
- Sicherheit: Federmechanismus verhindert unbeabsichtigtes Lösen der Platte.
- Nicht für den Personentransport geeignet: Nur zum Heben von Materialien vorgesehen, niemals für Personen.
- Nicht für zu leichte Lasten geeignet: Eine Mindestbelastung von 10 % der maximalen Kapazität ist für einen sicheren Betrieb erforderlich.
Anwendungen
- Wofür verwendet man eine Vertikalplattenklemme?
- Eine Vertikalplattenklemme wird zum sicheren Heben, Bewegen und Drehen einzelner Stahl- oder Metallplatten bis zu 180 Grad verwendet.
- Warum eine geschweißte Ausführung?
- Die geschweißte Ausführung sorgt für zusätzliche Stabilität und eine längere Lebensdauer, selbst bei intensivem industriellen Einsatz.
Besonderheiten
- Wie funktioniert der Klemmbacken?
- Der federbelastete Klemmbacken hält die Platte sicher fest, sobald die Klemme korrekt positioniert ist, was ein sicheres Heben ermöglicht.
- Ist ein Lasthaken enthalten?
- Eine Aufhängeöse ist immer integriert; ein Lasthaken ist nicht enthalten.
- Kann die Klemme auch dünne Platten greifen?
- Ja, aber das Mindestgewicht muss 10 % der maximalen Kapazität betragen, um einen sicheren Halt zu gewährleisten.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl.
- Oberfläche:
- Industrielack zum Schutz vor Rost.
- Sicherheit:
- Ausgestattet mit Federdruckmechanismus für sicheren Halt und zusätzliche Sicherheit; funktioniert nur innerhalb der angegebenen Kapazität.
- Normen:
- Entspricht den geltenden nationalen und internationalen Sicherheitsvorschriften.
Technische Daten
Technische Daten

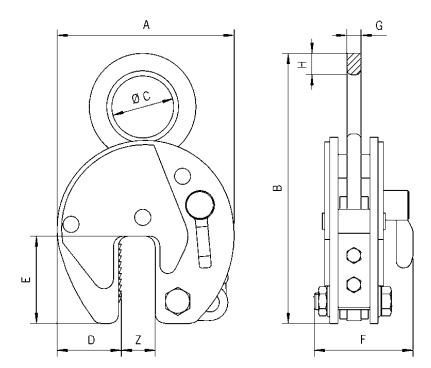

| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) |
| TBL 4 S | 4 | 0 - 32 | 11,2 | 197 | 339 | 80 | 68 | 93 | 110 | 20 | 32 |
| TBL 4 L | 4 | 30 - 60 | 11,9 | 228 | 339 | 80 | 68 | 100 | 110 | 20 | 32 |
| TBL 6 S | 6 | 0 - 50 | 20,6 | 293 | 442 | 89 | 95 | 143 | 129 | 20 | 35 |
| TBL 6 L | 6 | 50 - 100 | 23,2 | 362 | 482 | 89 | 114 | 143 | 128 | 20 | 35 |
| TBL 8 S | 8 | 0 - 50 | 24,2 | 293 | 450 | 89 | 95 | 143 | 129 | 20 | 42 |
| TBL 8 L | 8 | 50 - 100 | 28,8 | 362 | 482 | 89 | 114 | 143 | 129 | 20 | 42 |
| TBL 10 S | 10 | 0 - 50 | 29,5 | 293 | 503 | 110 | 95 | 143 | 139 | 25 | 45 |
| TBL 10 L | 10 | 50 - 100 | 35,1 | 362 | 503 | 110 | 114 | 143 | 139 | 25 | 45 |
| TBL 15 S | 15 | 0 - 50 | 76 | 360 | 550 | 130 | 125 | 162 | 204 | 45 | 55 |
| TBL 15 L | 15 | 50 - 100 | 86 | 460 | 615 | 130 | 175 | 162 | 204 | 45 | 55 |
| TBL 20 S | 20 | 0 - 65 | 123 | 462 | 674 | 130 | 165 | 210 | 235 | 45 | 65 |
| TBL 20 L | 20 | 65 - 130 | 135 | 560 | 724 | 130 | 195 | 210 | 235 | 45 | 65 |
| TBL 30 S | 30 | 0 - 65 | 195 | 462 | 667 | 60 | 165 | 210 | 295 | 65 | 66 |
| TBL 30 L | 30 | 65 - 130 | 256 | 560 | 732 | 60 | 195 | 210 | 295 | 65 | 67 |
Eigenschaften
- Artikelnummer
- PLK_CZ-04.000032
- EAN-Nummer
- PLK_CZ-04.000032
- Gewicht
- 11.2
- Marke
- Tigrip
