Tigrip TBS Blechgreifer, mit Schwenköse
- Flexibles schwenkbares Anschlagauge zum Heben unter verschiedenen Winkeln (45° links/rechts und 15° seitlich).
- Sicherer und stabiler Halt an Bulbprofilen, ohne das Material zu beschädigen.
- Einfache Handhabung durch manuelles Anziehen der Gewindespindel für optimale Balance.
- Geeignet zur temporären Schaffung von Anschlagpunkten an HP-Bulbprofilen.
- Entspricht der EN 10-204 Norm für Bulbprofile.
Tigrip TBS Vertikalplattenklemme – Sicheres Heben mit schwenkbarer Anschlagöse
Die Tigrip TBS Vertikalplattenklemme wurde speziell für das temporäre Schaffen eines Anschlagpunktes an einem Bulbprofil entwickelt. Dank der schwenkbaren Anschlagöse ist diese Klemme flexibel einsetzbar und einfach zu befestigen. Die Klemme garantiert optimale Sicherheit und Stabilität beim Heben schwerer Konstruktionen. Mit hochwertigen Materialien und strengen Prüfstandards ist die TBS eine zuverlässige Wahl für Profis.
Vorteile und Nachteile
- Sicheres Heben: Die Klemme sorgt für stabile und kontrollierte Hebevorgänge.
- Flexibel dank schwenkbarer Anschlagöse: Geeignet für das Heben unter verschiedenen Winkeln.
- Beschädigt das Profil nicht: Die Backen greifen fest, ohne das Bulbprofil zu beschädigen.
- Nur für Bulbprofile geeignet: Nicht verwendbar für andere Profile oder Platten.
- Regelmäßige Wartung erforderlich: Für optimale Sicherheit muss die Klemme monatlich überprüft werden.
Anwendungen
- Wofür verwendet man eine Tigrip TBS Vertikalplattenklemme?
- Diese Klemme wird eingesetzt, um sicher und temporär einen Anschlagpunkt an einem Bulbprofil (HP-Profil nach EN 10-204) zu schaffen.
- Warum eine schwenkbare Anschlagöse?
- Die schwenkbare Anschlagöse ermöglicht das Heben unter verschiedenen Winkeln (45° links/rechts und 15° seitlich). Dies erleichtert das Positionieren der Last.
Besonderheiten
- Wie funktioniert die Gewindespindel?
- Durch handfestes Anziehen der Gewindespindel klemmt sich die Klemme sicher um das Bulbprofil und hält die Last im Gleichgewicht.
- Ist die Anschlagöse enthalten?
- Ja, die schwenkbare Anschlagöse ist fest integriert und gehört zur Konstruktion der Klemme.
- Wie löst man die Klemme wieder?
- Lösen Sie die Gewindespindel nach dem Absenken der Last und entfernen Sie die Klemme vorsichtig vom Profil.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl.
- Oberfläche:
- Dauerhaft gegen Korrosion und Verschleiß behandelt.
- Sicherheit:
- Mechanisch geprüft, ausgestattet mit Gewindespindel für konstante Klemmkraft.
- Normen:
- Entspricht NEN 13155, ASME B30.20-2010, Maschinenrichtlinie 2006/42/EG.
Technische Daten

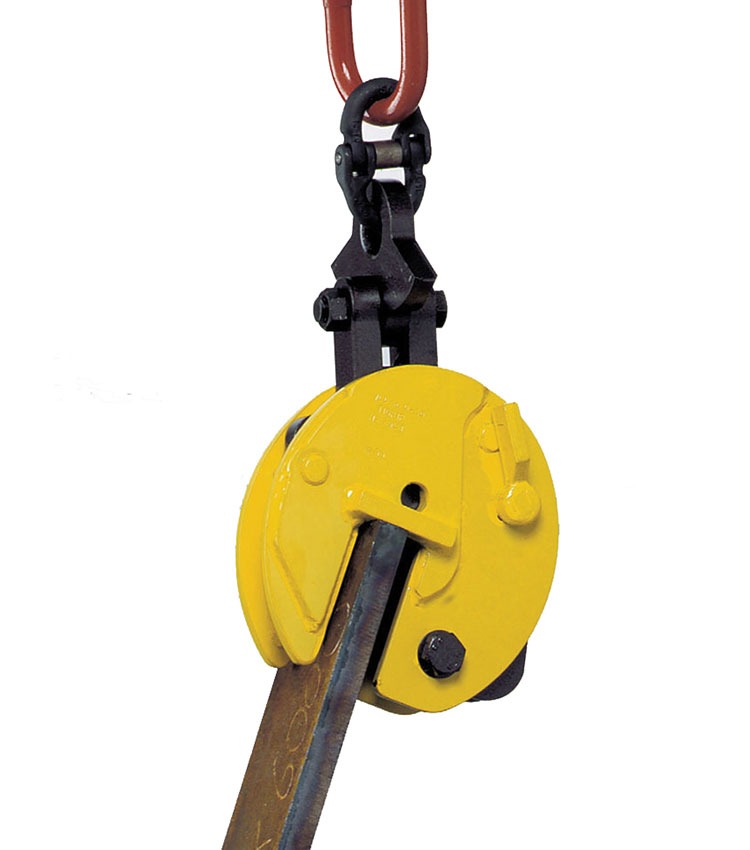

Die Tigrip TBS Blechgreifer ist durch ihre Schwenköse unglaublich flexibel. Er eignet sich zum vertikales Heben und Wenden von Stahlplatten und Konstruktionsteilen in jeder Position. Auch beim Anheben in Schräglage behält die TBS immer eine ausrechende Klemmkraft. Die TBS ist mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass sich die Klemme beim Aufbringen von Hubkraft und beim Absenken der Last nicht löst. Darüber hinaus ist die Klemme immer verriegelt, sowohl in geschlossener als auch in geöffneter Position.
Sicheres Heben mit eine Blechgreifer

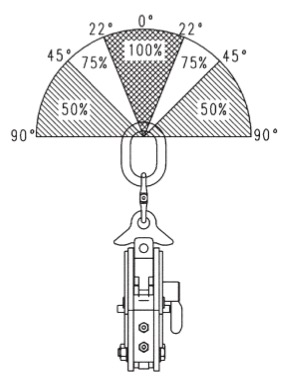

Natürlich ist es wichtig, die Blechgreifer sicher zu handhaben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend folgender Bild:
Hinweis! Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindesttragfähigkeit dieser Plattenspanner beträgt 10 % die maximale Tragfähigkeit.
Technische Daten

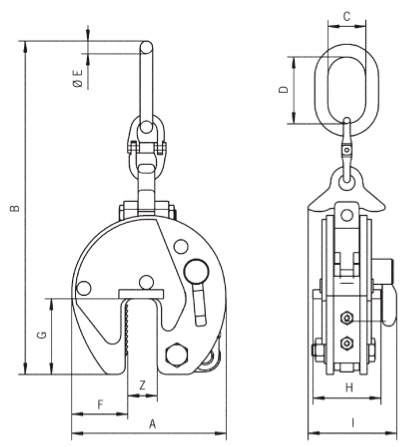

| Abmessungen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
| TBL 4,5 | 4,5 | 0 - 50 | 34,4 | 292 | 675 | 90 | 180 | 27,8 | 95 | 143 | 135 | 185 |
| TBL 6 S | 6 | 0 - 50 | 38 | 292 | 737 | 95 | 176 | 27,8 | 95 | 143 | 137 | 188 |
| TBL 6 L | 6 | 50 - 100 | 42 | 367 | 785 | 98 | 180 | 27,8 | 115 | 143 | 135 | 188 |
| TBL 8 S | 8 | 0 - 50 | 39 | 292 | 737 | 98 | 176 | 27,8 | 95 | 143 | 136 | 210 |
| TBL 8 L | 8 | 50 - 100 | 42,4 | 367 | 785 | 98 | 180 | 27,8 | 115 | 143 | 136 | 210 |
| TBL 10 S | 10 | 0 - 50 | 68 | 360 | 903 | 110 | 195 | 33 | 125 | 162 | 170 | 223 |
| TBL 10 L | 10 | 50 - 100 | 80 | 446 | 921 | 112 | 195 | 33 | 168 | 162 | 170 | 223 |
Eigenschaften
- Artikelnummer
- PLK_CX-060.000050
- EAN-Nummer
- PLK_CX-060.000050
- Gewicht
- 38.0
- Marke
- Tigrip
