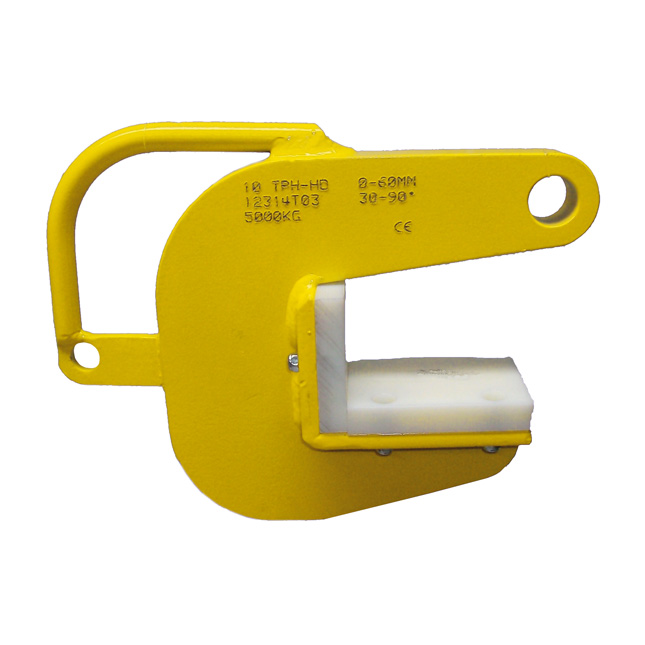

Terrier TPH-HD Horizontale Rohrhaken
- Entwickelt für das sichere horizontale Heben von schweren Rohren mit hoher Tragfähigkeit.
- Temperaturbeständig von -30 °C bis +80 °C, geeignet für wechselnde Bedingungen.
- Gefertigt aus robustem Stahl mit verschleißfester Beschichtung für eine lange Lebensdauer.
- Immer paarweise verwenden und strikte Sicherheitsvorschriften für optimale Sicherheit einhalten.
- Entspricht der EN-Norm für Hebemittel bezüglich horizontaler Rohrklemmen.
Terrier TPH-HD Horizontale Rohrklemme – Robuste Hebeklemme für schwere Rohre
Die Terrier TPH-HD Horizontale Rohrklemme wurde speziell für das sichere Heben und den Transport schwerer Rohre entwickelt. Diese Klemme zeichnet sich durch ihre hohe Tragfähigkeit und Temperaturbeständigkeit aus. Dank der durchdachten Konstruktion bietet die TPH-HD optimale Sicherheit beim horizontalen Heben. Mit dieser Rohrklemme arbeiten Sie effizienter und sicherer bei verschiedensten Hebeanwendungen.
Vor- und Nachteile
- Hohe Temperaturbeständigkeit: Geeignet für extreme Temperaturen von -30 °C bis +80 °C.
- Optimale Sicherheit: Nur paarweise mit klaren Sicherheitsvorschriften zu verwenden.
- Langlebige Konstruktion: Hergestellt aus robustem Stahl mit verschleißfester Beschichtung.
- Nur für horizontalen Einsatz: Nicht geeignet zum vertikalen Heben von Rohren.
- Beschränkt auf normale atmosphärische Bedingungen: Nicht einsetzbar in aggressiven oder abweichenden Umgebungen.
Anwendungen
- Wofür verwendet man eine horizontale Rohrklemme?
- Die Terrier TPH-HD ist ausschließlich für das horizontale Heben und den Transport von Rohren in verschiedenen industriellen Umgebungen vorgesehen.
- Warum eine temperaturbeständige Ausführung?
- Die TPH-HD ist geeignet für Temperaturen von -30 °C bis +80 °C und damit ideal für den Einsatz bei wechselnden oder extremen Temperaturen.
Besonderheiten
- Wie funktioniert die Maulöffnung?
- Die Maulöffnung ist auf Rohrdurchmesser innerhalb eines bestimmten Bereichs abgestimmt; überprüfen Sie stets die Abmessungen an der Öse und das Zertifikat.
- Ist ein Spreizer im Lieferumfang enthalten?
- Nein, der Spreizer muss separat bestellt werden.
- Darf ich den Haken selbst modifizieren?
- Nein, Schweiß- oder Schleifarbeiten am Haken sind verboten; bei Beschädigung immer vom Hersteller oder einer anerkannten Stelle überholen lassen.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl für maximale Festigkeit und Langlebigkeit.
- Oberfläche:
- Spezialbehandelt für zusätzliche Korrosionsbeständigkeit.
- Sicherheit:
- Mit gut sichtbarer WLL-Kennzeichnung versehen und für den Einsatz paarweise mit einem 2-Strang- oder Traverse konzipiert.
- Normen:
- Entspricht strengen Sicherheitsrichtlinien für Hebeklemmen und den Einsatz unter normalen atmosphärischen Bedingungen.
Technische Daten
- Für das horizontale Heben und Transportieren von Stahl- und Betonrohren ohne Beschädigung des Produkts
- Die TPH-HD-Version wurde speziell für extreme Schwerlast-Hebesituationen entwickelt (bspw. das Be- und Entladen von Schiffen)
- Terrier TPH-Hebeklemmen müssen immer paarweise verwendet werden
- Greifbereich bis zum 70 mm
- Maximale Tragfähigkeit 1500 - 60000 kg je Paar (auf Anfrage höhere Tragfähigkeit möglich)
| Modell | WLL (kg) | Greifbereich (mm) | V (mm) | S (mm) | W (mm) | U (mm) | T (mm) | X (mm) | Y (mm) | Gewicht (kg) |
| TPH-HD 5 | 5000 | 60 | 309 | 100 | 85 | 232 | 26 | 80 | 20 | 6.7 |
| TPH-HD 10 | 10000 | 60 | 319 | 100 | 85 | 236 | 36 | 80 | 30 | 9.7 |
| TPH-HD 20 | 20000 | 60 | 362 | 100 | 105 | 285 | 51 | 80 | 35 | 14 |
| TPH-HD 30 | 30000 | 60 | 387 | 100 | 115 | 310 | 58 | 80 | 40 | 19 |
| TPH-HD 60 | 60000 | 60 | 418 | 100 | 115 | 350 | 85 | 80 | 60 | 28.5 |
| Modell | WLL (kg) | Greifbereich (mm) | V (mm) | S (mm) | W (mm) | U (mm) | T (mm) | X (mm) | Y (mm) | Gewicht (kg) |
| TPH-HD 5 | 5000 | 60 | 309 | 100 | 85 | 232 | 26 | 80 | 20 | 6.7 |
| TPH-HD 10 | 10000 | 60 | 319 | 100 | 85 | 236 | 36 | 80 | 30 | 9.7 |
| TPH-HD 20 | 20000 | 60 | 362 | 100 | 105 | 285 | 51 | 80 | 35 | 14 |
| TPH-HD 30 | 30000 | 60 | 387 | 100 | 115 | 310 | 58 | 80 | 40 | 19 |
| TPH-HD 60 | 60000 | 60 | 418 | 100 | 115 | 350 | 85 | 80 | 60 | 28.5 |
Eigenschaften
- Artikelnummer
- PLK_TPHHD-050.60
- EAN-Nummer
- PLK_TPHHD-050.60
- Gewicht
- 6.7
- Marke
- Terrier
