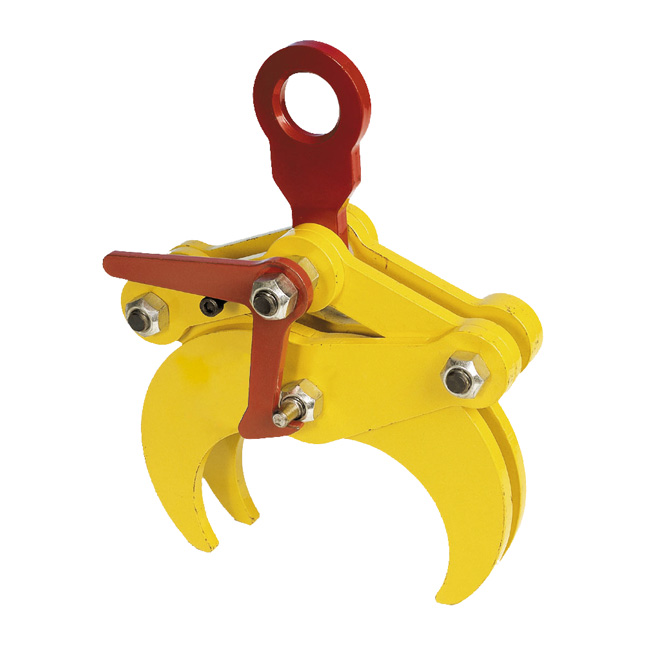

Terrier TTL Rohrgreifer
- Vier Klemmbacken sorgen für einen gleichmäßigen und stabilen Halt von Rohren und Rundmaterial.
- Automatische Verriegelung erhöht die Sicherheit beim Heben und verhindert unbeabsichtigtes Öffnen.
- Hergestellt aus hochwertigem Stahl mit einer soliden Konstruktion für eine lange Lebensdauer.
- Speziell für das horizontale Heben entwickelt; nicht für den vertikalen Einsatz geeignet.
- Entspricht strengen europäischen Sicherheitsnormen (EN-Norm).
Terrier TTL Rohrklemme – Für sicheres und effizientes horizontales Heben von Rohren
Die Terrier TTL Rohrklemme wurde entwickelt, um Rohre, Rohrbündel und Rundmaterial sicher und einfach horizontal zu heben. Dank vier leistungsstarker Klemmbacken und einer cleveren Verriegelungskonstruktion heben Sie mühelos schwere Lasten. Die Klemme erfüllt strenge europäische Normen, was maximale Sicherheit und Qualität gewährleistet. Mit der TTL Rohrklemme entscheiden Sie sich für Langlebigkeit und Zuverlässigkeit in Ihren Hebeprozessen.
Vorteile und Nachteile
- Sicherheit: Automatische Verriegelung verhindert unbeabsichtigtes Öffnen.
- Langlebigkeit: Hochwertiger Stahl und solide Konstruktion für eine lange Lebensdauer.
- Bedienkomfort: Schnelle und einfache Bedienung durch clevere Hebel und übersichtliche Handhabung.
- Nicht für vertikales Heben geeignet: Nur horizontales Heben ist erlaubt.
- Regelmäßige Wartung erforderlich: Zur Gewährleistung der Sicherheit ist eine periodische Wartung notwendig.
Anwendungen
- Wofür verwendet man eine Rohrklemme?
- Die Terrier TTL Rohrklemme ist speziell zum horizontalen Heben und Transportieren von losen Rohren, Rohrbündeln und Rundmaterial vorgesehen.
- Warum vier Klemmbacken?
- Die vier Klemmbacken verteilen die Kraft gleichmäßig auf das zu hebende Objekt, was für einen stabilen und sicheren Halt sorgt.
Besonderheiten
- Wie funktioniert die Verriegelung?
- Die Klemme verriegelt automatisch beim Anheben und öffnet, sobald die Last abgesetzt wird.
- Wird ein Spreizbalken bei Verwendung mehrerer Klemmen benötigt?
- Ja, bei der Verwendung von zwei oder mehr Klemmen wird der Einsatz eines Spreizbalkens zur gleichmäßigen Belastung empfohlen.
- Wie wird die Klemme gewartet?
- Regelmäßige Inspektionen nach Plan und Wartung durch einen anerkannten Terrier-Reparaturbetrieb sind erforderlich.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger legierter Stahl.
- Oberfläche:
- Robuste, verschleißfeste Konstruktion.
- Sicherheit:
- Automatische Verriegelung und Entriegelung beim Laden und Entladen.
- Normen:
- Entspricht vollständig NEN13155, AS4991, ASME B30.20-2010 und Maschinenrichtlinie 2006/42/EG.
Technische Daten
- Für das horizontale Heben und Transportieren von Röhren, Rohren, Rohrbündeln, Walzen und anderen soliden runden Materialien
- Die Klemme wird in der offenen Position verriegelt. Zum Durchführen des Hebevorgangs muss der Bediener den Griff betätigen und nach oben halten, während die Kraft an der Hebeöse nach oben gerichtet wird. Beim Ablegen der Last entriegelt sich die Klemme automatisch
- Höhere Tragfähigkeit oder Greifbereiche auf Anfrage erhältlich

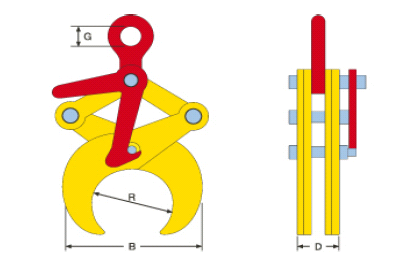

| Modell | WLL (kg) | Greifbereich (mm) | Vmin-max (mm) | Umin-max (mm) | T (mm) | X (mm) | Y (mm) | Gewicht (kg) |
| TTL 0.5 | 500 | 48.3 - 114.3 | 146-207 | 300-400 | 45 | 47 | 15 | 4.5 |
| TTL 1 | 1000 | 114.3 - 219.1 | 225-320 | 430-615 | 45 | 47 | 15 | 9 |
| TTL 2 | 2000 | 219.1 - 368 | 490-610 | 670-955 | 64 | 56 | 16 | 31 |
| TTL 3 | 3000 | 368 - 508 | 590-710 | 875-1165 | 64 | 56 | 16 | 39 |
| Modell | WLL (kg) | Greifbereich (mm) | Vmin-max (mm) | Umin-max (mm) | T (mm) | X (mm) | Y (mm) | Gewicht (kg) |
| TTL 0.5 | 500 | 48.3 - 114.3 | 146-207 | 300-400 | 45 | 47 | 15 | 4.5 |
| TTL 1 | 1000 | 114.3 - 219.1 | 225-320 | 430-615 | 45 | 47 | 15 | 9 |
| TTL 2 | 2000 | 219.1 - 368 | 490-610 | 670-955 | 64 | 56 | 16 | 31 |
| TTL 3 | 3000 | 368 - 508 | 590-710 | 875-1165 | 64 | 56 | 16 | 39 |
Eigenschaften
- Artikelnummer
- PLK_TTL-0500.049115
- EAN-Nummer
- PLK_TTL-0500.049115
- Gewicht
- 4.5
- Marke
- Terrier
