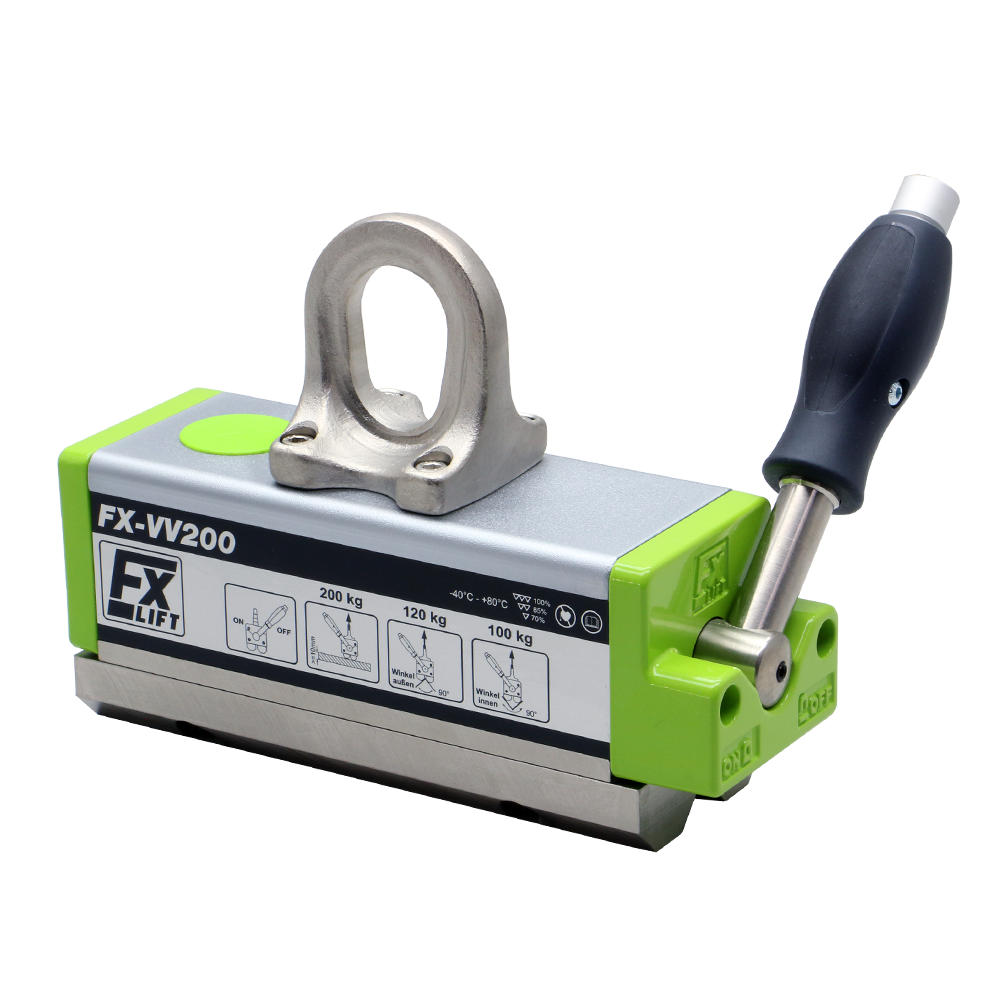

Flaig FX-VV Lasthebemagnet für Balken, gewinkelte Objekte
- Längliche, schmale Bauform für maximale Haltekraft auf dünnen Trägern und Profilen.
- Geeignet zum Heben von warmen Werkstücken bis 150°C Standard und bis 350°C in HOT-Ausführung.
- Integriert einen Hebelmechanismus und einen Lasthaken für sichere und einfache Bedienung.
- Flexibel einsetzbar für verschiedene Tragfähigkeiten und Trägertypen, weniger geeignet für runde und sehr dünne Bleche.
- Entspricht der EN-Norm für Hebemagnete, was Sicherheit und Qualität garantiert.
Flaig FX-VV Hebemagnet – Spezialist für Träger, Profile und heiße Werkstücke
Der Flaig FX-VV Hebemagnet ist die Lösung für das sichere und effiziente Heben von Trägern, Profilen und heißen Werkstücken. Dank der langen, schmalen Bauform erreicht dieser Magnet maximale Haltekraft bei relativ dünnem Material. Der FX-VV ist für Temperaturen bis 150°C (Standard) und bis 350°C (HOT-Ausführung) ausgelegt, wodurch er ideal für Produktionsumgebungen mit erhöhten Anforderungen ist. Mit verschiedenen Modellen und Tragfähigkeiten bietet der FX-VV Flexibilität für unterschiedliche Anwendungen.
Vorteile und Nachteile
- Hohe Haltekraft: Maximale Haftung bei dünnem und heißem Material.
- Sicher im Gebrauch: Hoher Sicherheitsfaktor und einfache Bedienung.
- Vielseitig einsetzbar: Geeignet für diverse Profile und Temperaturen.
- Nicht optimal für dünne Bleche: Weniger geeignet für sehr dünnes Blechmaterial.
- Begrenzt für runde Formen: Weniger effizient bei ausschließlich runden Werkstücken.
Anwendungen
- Wofür verwendet man einen FX-VV Hebemagneten?

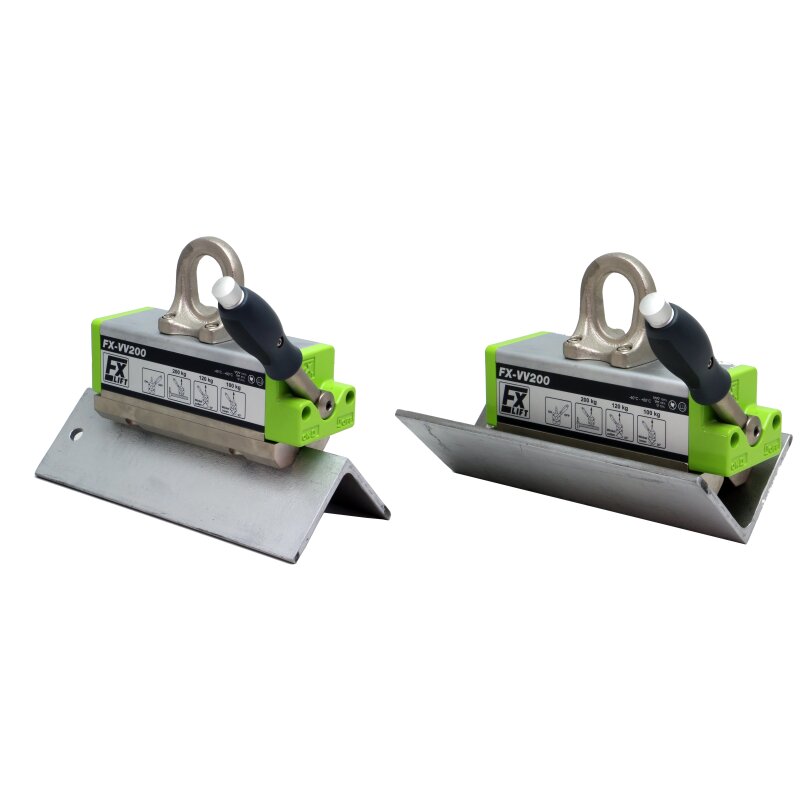

- Der FX-VV ist speziell für das Heben von Profilen, H-Trägern, T-Trägern, Tragkonstruktionen und heißen Werkstücken bis 350°C konzipiert.
- Warum eine lange, schmale Bauform?
- Durch die lange und schmale Form entsteht maximale Haltekraft, selbst bei geringer Materialdicke. Dies verhindert ein Verrutschen und erhöht die Sicherheit.
Besonderheiten
- Wie funktioniert der Hebemechanismus?
- Der Hebemechanismus arbeitet mit einem Hebel, der den Magneten aktiviert und die Last durch direkte Magnetkraft sicher klemmt.
- Ist die Öse zum Heben enthalten?
- Ja, jedes Modell verfügt über eine integrierte Öse zur einfachen Montage an einem Kranhaken.
- Kann der FX-VV auch runde Objekte heben?
- Der FX-VV ist für Profile und Träger optimiert. Für überwiegend rundes Material empfehlen wir die FX-R Serie.
- Welche Temperaturen hält der FX-VV aus?
- Die Standardausführung ist bis 150°C geeignet; die HOT-Ausführung bis 350°C Werkstücktemperatur.
Wichtige technische Daten
- Material:
- Hochwertige Magnetlegierung.
- Oberfläche:
- Dauerhafte, industrielle Beschichtung.
- Sicherheit:
- Sicherheitsfaktor 3,5; mechanische Verriegelung; gemäß EN 13155.
- Normen:
- Entspricht EN 13155 für Hebezeuge.
Technische Daten
Technische Daten

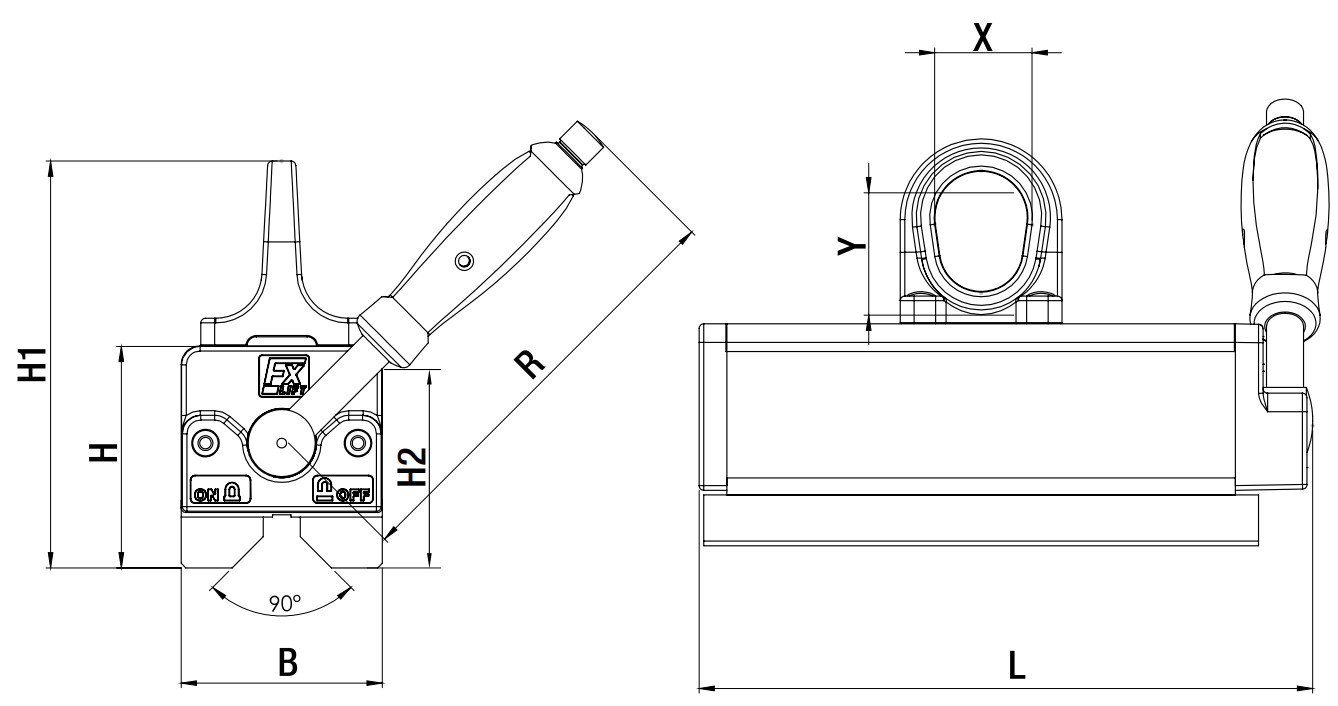

| Artikelcode | Max. empf. Tragfähigkeit (kg) | Max. Tragfähigkeit ab (mm) | Abmessungen (mm) | Gewicht (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| flach | rund | 90° innen | 90° außen | L | B | H | H1 | R | X/Y | |||
| HFM_FXVV-002 | 200 kg | Ø 20-50 mm 100 kg | 100 kg | 120 kg | 10 | 195 | 64 | 77 | 141 | 134 | 30/42 | 5,5 |
| HFM_FXVV-004 | 400 kg | Ø 25-60 mm 200 kg | 200 kg | 250 kg | 15 | 265 | 87 | 96 | 176 | 188 | 42/53 | 13 |
| HFM_FXVV-008 | 800 kg | Ø 35-75 mm 300 kg | 300 kg | 400 kg | 20 | 352 | 112 | 115 | 210 | 228 | 51/62 | 28 |
Eigenschaften
- Artikelnummer
- HFM_FXVV-002
- EAN-Nummer
- HFM_FXVV-002
- Gewicht
- 5.5
- Marke
- Flaig
