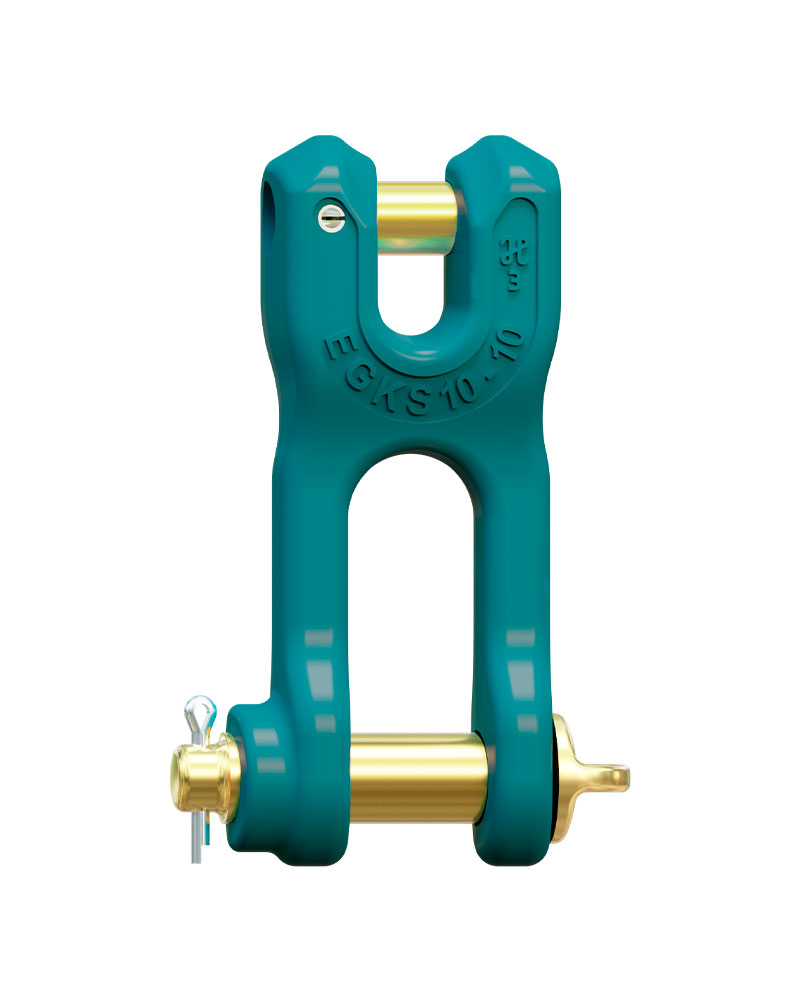

JDT ENORM Gabelkopfschäkel, Güteklasse 10

Geeignet für Hebeanwendungen bis 35 Tonnen WLL mit einer starken, robusten Konstruktion und Gabelkopf für Stabilität.
Thermisch verzinkt für hervorragenden Korrosionsschutz und den Einsatz im Freien.
Temperaturbereich von -20°C bis +200°C, vielseitig einsetzbar in verschiedenen industriellen Umgebungen.
Deutliche Kennzeichnungen gewährleisten maximale Rückverfolgbarkeit und Sicherheit während des Gebrauchs.
Entspricht der EN-Norm Grade 100 für hochwertige Hebezeuge.

Güteklasse
- GK 10
Marke
- JDT
Tragfähigkeit

Diese Kombination existiert nicht.

€ 59,21 € 65,79

zzgl. MwSt.

€ 70,46 inkl. MwSt.

10% Rabatt

Auf Lager

In den Warenkorb

Referenz: GS_JDT1-014

Produktinformationen Technische Daten

JDT ENORM D-Schäkel mit Gabelkopf, Güteklasse 100 – Robuster Schäkel für schwere Hebeanwendungen

Der JDT ENORM D-Schäkel mit Gabelkopf, Güteklasse 100, ist ein hochwertiger Schäkel für Hebeanwendungen mit extremen Lasten. Dieser D-Schäkel ist geschmiedet, thermisch verzinkt und entspricht den höchsten Sicherheitsstandards. Dank der Markierungen und Verarbeitung bietet der Schäkel maximale Rückverfolgbarkeit und Korrosionsbeständigkeit. Geeignet für Temperaturen von -20°C bis +200°C ist dieser Schäkel vielseitig in industriellen Umgebungen einsetzbar.

Vorteile und Nachteile

Hohe Tragfähigkeit: Erhältlich in Varianten bis zu 35 Tonnen WLL für anspruchsvolle Anwendungen.
Ausgezeichnete Korrosionsbeständigkeit: Durch die thermische Verzinkung bleibt der Schäkel auch im Außenbereich zuverlässig.
Deutliche Kennzeichnung: Direkt ablesbare Markierungen für maximale Sicherheit und Rückverfolgbarkeit.

Begrenzte Flexibilität: Ein D-Schäkel ist weniger geeignet für Anwendungen mit häufigen seitlichen Bewegungen.
Gewicht: Durch die robuste Ausführung sind die größeren Größen im Gebrauch relativ schwer.

Anwendungen

Wofür verwendet man einen D-Schäkel mit Gabelkopf?: Dieser Schäkel wird zum Verbinden von Hebeketten, Seilen und Anschlagpunkten in schweren Hebe- und Anschlagsystemen verwendet.
Warum ein Gabelkopf?: Der Gabelkopf sorgt für eine stabile Position und verhindert unerwünschte Rotation beim Heben.

Besonderheiten

Wie funktioniert der Gabelkopf?: Der Gabelkopf hält den Befestigungspunkt gerade und verhindert das Verdrehen, was die Sicherheit bei Hebearbeiten erhöht.
Ist ein Sicherungsbolzen enthalten?: Ja, ein Bolzen ist standardmäßig für zusätzliche Sicherheit enthalten.
Kann der Schäkel im Außenbereich verwendet werden?: Dank der thermisch verzinkten Oberfläche ist der Schäkel witterungsbeständig und für den Außeneinsatz geeignet.
Welche Zertifikate werden mitgeliefert?: Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.

Downloads

Manual

Wichtige technische Daten

Material:: Geschmiedeter Stahl.
Oberfläche:: Feuerverzinkt für optimalen Korrosionsschutz.
Sicherheit:: Gekennzeichnet mit CE, DELTA, WLL, Charge und Klasse 6; betriebssicher von -20°C bis +200°C.
Normen:: Entspricht EN 13889 und U.S. Fed Spec RR-C-271.

Alle technische Daten anzeigen

Technische Daten

BN technische tekening

Artikelcode	Tragfähigkeit [t]	a [mm]	b [mm]	c [mm]	Ød [mm]	e [mm]	f [mm]	t [mm]	Gewicht [kg]
GS_JDT1-014	1,4	14	33	20	10	30	37	51	0,2
GS_JDT1-025	2,5	16	44	24	12	34	42	63	0,40
GS_JDT1-040	4,0	23	52	31	16	49	57	84	0,80
GS_JDT1-067	6,7	27	65	38	20	61	71	102	1,64
GS_JDT1-100	10,0	34	83	48	24	73	88	124	3,09
GS_JDT1-125	12,5	40	90	56	27	85	102	146	4,32
GS_JDT1-190	19,0	48	106	72	36	112	126	180	8,25

Artikelcode	Tragfähigkeit [t]	a [mm]	b [mm]	c [mm]	Ød [mm]	e [mm]	f [mm]	t [mm]	Gewicht [kg]
GS_JDT1-014	1,4	14	33	20	10	30	37	51	0,2
GS_JDT1-025	2,5	16	44	24	12	34	42	63	0,40
GS_JDT1-040	4,0	23	52	31	16	49	57	84	0,80
GS_JDT1-067	6,7	27	65	38	20	61	71	102	1,64
GS_JDT1-100	10,0	34	83	48	24	73	88	124	3,09
GS_JDT1-125	12,5	40	90	56	27	85	102	146	4,32
GS_JDT1-190	19,0	48	106	72	36	112	126	180	8,25

Eigenschaften

Artikelnummer: GS_JDT1-014
EAN-Nummer: GS_JDT1-014
Gewicht: 0.21
Güteklasse: GK 10
Marke: JDT
