JDT ENORM Schäkel gerade mit Mutter mit Splint, Güteklasse 10
- Geeignet für Hebearbeiten bis zu 35 Tonnen dank hoher Arbeitslastkapazität.
- Feuerverzinkt für optimalen Korrosionsschutz und lange Lebensdauer.
- Schraubbolzen mit Sicherungsstift verhindert unbeabsichtigtes Lösen bei dynamischer Belastung.
- Anwenderfreundlich im Temperaturbereich von -20°C bis +200°C.
- Entspricht der EN-Norm Grade 100 für schwere Hebeanwendungen.

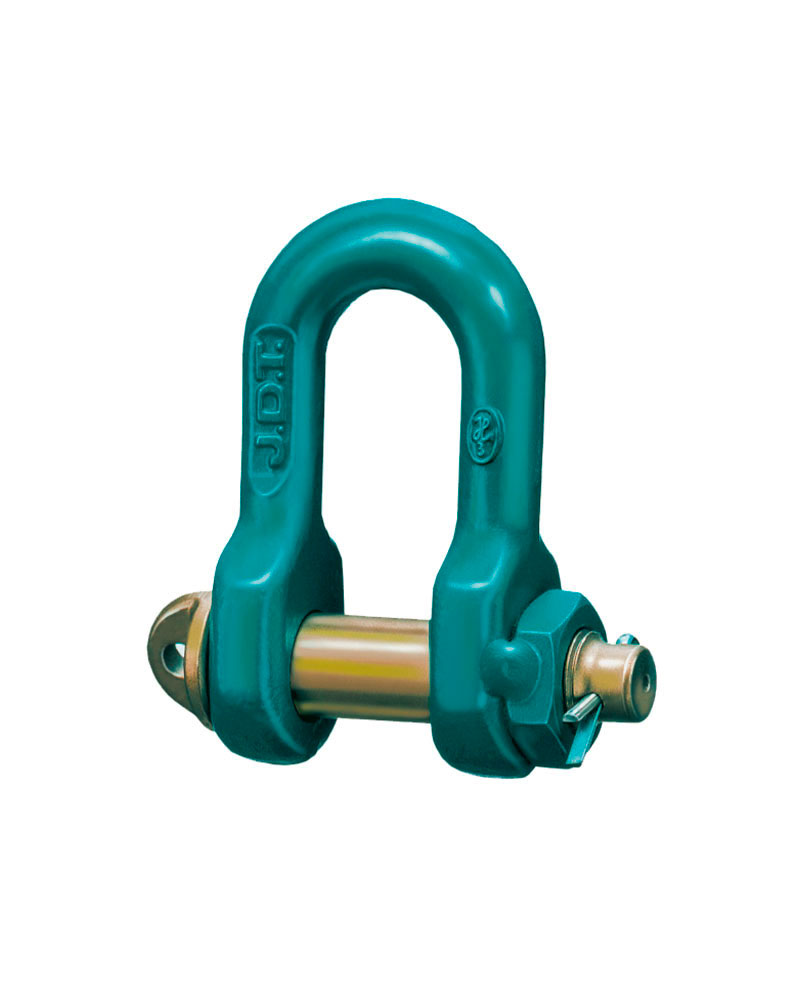

JDT ENORM D-Schäkel mit Mutterbolzen, Güteklasse 100 – Leistungsstarker Schäkel für schwere Hebeanwendungen
Der JDT ENORM D-Schäkel mit Mutterbolzen, Güteklasse 100, ist für maximale Sicherheit bei schweren Hebearbeiten konzipiert. Geschmiedet und feuerverzinkt bietet dieser Schäkel optimalen Korrosionsschutz. Durch die hohe Tragfähigkeit und die robuste Ausführung ist dieser D-Schäkel besonders für anspruchsvolle Industrien geeignet. Mit Markierungen nach den strengsten Normen sind zuverlässige Leistungen garantiert.
Vorteile und Nachteile
- Hohe Traglast: Bis zu 35 Tonnen, geeignet für schwere Hebearbeiten.
- Langlebige Ausführung: Feuerverzinkt für optimale Lebensdauer.
- Sicherheit: Mutterbolzen mit Splint verhindert das Lösen durch Vibrationen.
- Begrenzte Flexibilität: Nur für gerade Belastung geeignet, weniger geeignet für Querkräfte.
- Gewicht: Schwerer als leichtere Schäkeln aufgrund der robusten Ausführung.
Anwendungen
- Wofür verwendet man einen JDT ENORM D-Schäkel mit Mutterbolzen, Güteklasse 100?
- Dieser Schäkel wird verwendet, um Ketten, Hebebänder oder Seile an Anschlagösen, Haken oder anderes Hebezubehör zu verbinden.
- Warum eine Ausführung mit Mutterbolzen?
- Der Mutterbolzen verhindert unbeabsichtigtes Lösen bei dynamischer Belastung – essenziell für einen sicheren und langanhaltenden Einsatz unter schweren Bedingungen.
Besonderheiten
- Wie funktioniert der Mutterbolzen bei diesem D-Schäkel?
- Der Mutterbolzen wird fest angezogen und mit einem Splint gesichert, sodass sich der Schäkel unter Belastung nicht lösen kann.
- Ist der Splint im Lieferumfang enthalten?
- Ja, der Splint wird standardmäßig mit diesem Schäkel mitgeliefert.
- Kann ich diesen D-Schäkel bei extremen Temperaturen verwenden?
- Ja, der Betriebstemperaturbereich liegt zwischen -20°C und +200°C.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat ausgestellt werden.
Wichtige technische Daten
- Material:
- Geschmiedeter Stahl, Güteklasse 100.
- Oberfläche:
- Feuerverzinkt, schützt vor Rost und Verschleiß.
- Sicherheit:
- Kennzeichnung mit CE, DELTA, WLL, Charge und Klasse.
- Normen:
- Entspricht EN 13889 und US Fed Spec RR-C-271.

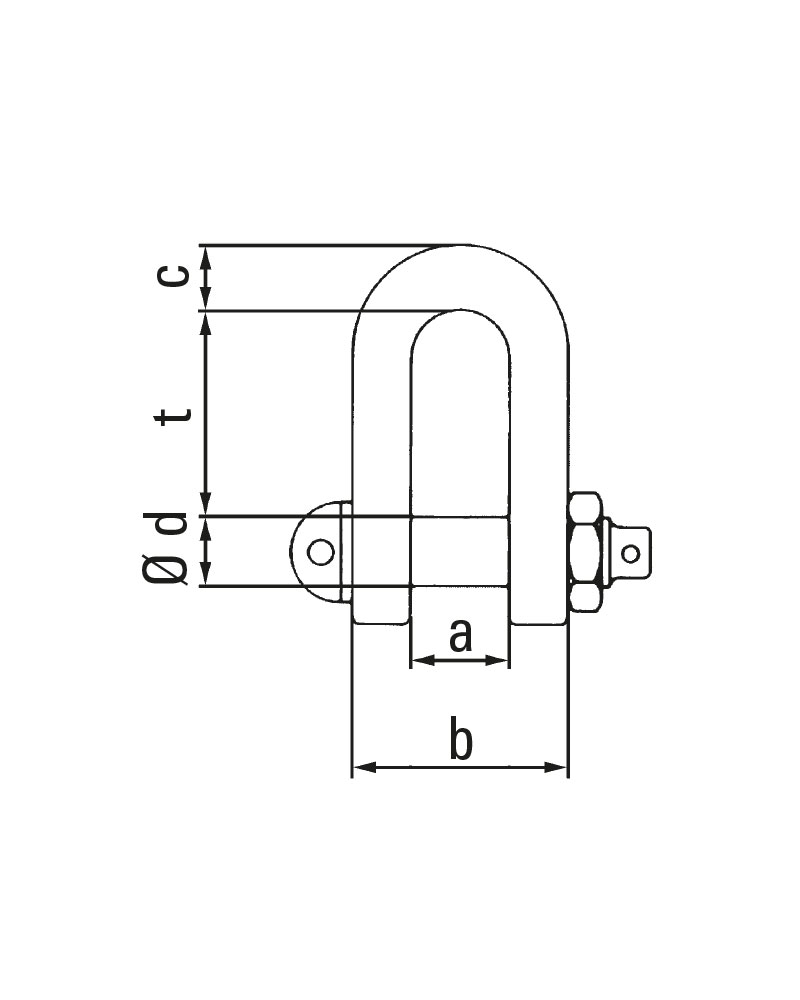

Technische Daten
| Artikelcode | Tragfähigkeit (t) | a (mm) | b (mm) | c (mm) | Ød (mm) | e (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| DSL_JDTTVS1.400 | 4,0 | 23 | 49 | 15 | 16 | 31 | 49 | 0,4 |
| DSL_JDTTVS1.670 | 6,7 | 27 | 61 | 19 | 20 | 38 | 61 | 0,8 |
| DSL_JDTTVS1.100 | 10,0 | 34 | 76 | 24 | 24 | 48 | 73 | 1,5 |
| DSL_JDTTVS1.125 | 12,5 | 40 | 88 | 27 | 27 | 56 | 84 | 2,2 |
| DSL_JDTTVS1.190 | 19,0 | 48 | 108 | 33 | 36 | 72 | 112 | 4,8 |
| Artikelcode | Tragfähigkeit (t) | a (mm) | b (mm) | c (mm) | Ød (mm) | e (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| DSL_JDTTVS1.400 | 4,0 | 23 | 49 | 15 | 16 | 31 | 49 | 0,4 |
| DSL_JDTTVS1.670 | 6,7 | 27 | 61 | 19 | 20 | 38 | 61 | 0,8 |
| DSL_JDTTVS1.100 | 10,0 | 34 | 76 | 24 | 24 | 48 | 73 | 1,5 |
| DSL_JDTTVS1.125 | 12,5 | 40 | 88 | 27 | 27 | 56 | 84 | 2,2 |
| DSL_JDTTVS1.190 | 19,0 | 48 | 108 | 33 | 36 | 72 | 112 | 4,8 |
Eigenschaften
- Artikelnummer
- DSL_JDTTVS1-040
- EAN-Nummer
- DSL_JDTTVS1-040
- Gewicht
- 0.4
- Güteklasse
- GK 10
- Marke
- JDT
