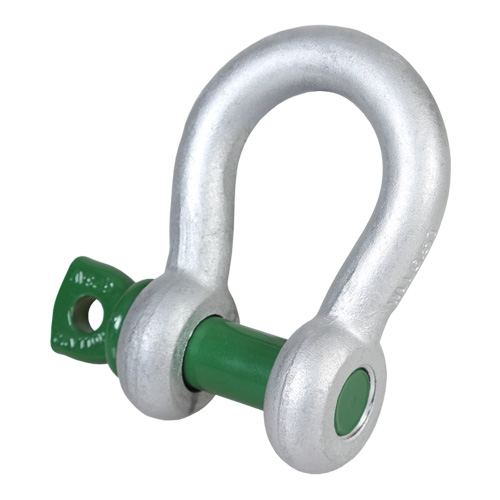

Green Pin G-4161 Schäkel geschweift mit Schraubbolzen
- Hergestellt aus gehärtetem und angelassenem Stahl für hohe Belastbarkeit und Zuverlässigkeit.
- Feuerverzinkte Oberfläche bietet hervorragenden Schutz gegen Korrosion.
- Geeignet für Temperaturen von -40°C bis +200°C, ideal für verschiedene Hebe- und Befestigungsanwendungen.
- Der Bolzen mit Mutter verhindert ein Lösen während des Gebrauchs, ohne dass zusätzliche Sicherungsmittel erforderlich sind.
- Entspricht der EN-Norm für Hebemittel.
Green Pin G-4161 Schäkel mit Bolzen – Robuste, sichere Verbindung für Hebeanwendungen
Der Green Pin G-4161 Schäkel mit Bolzen ist ein hochwertiger Schäkel, der speziell für schwere Hebe- und Befestigungsanwendungen entwickelt wurde. Durch die Verwendung von gehärtetem und vergütetem Qualitätsstahl bietet dieser Schäkel optimale Sicherheit und Zuverlässigkeit. Die feuerverzinkte Oberfläche schützt vor Korrosion, selbst unter anspruchsvollen Bedingungen. Dank der breiten Maßauswahl und günstigen Temperaturbeständigkeit ist dieser Schäkel für unterschiedliche Einsätze geeignet.
Vor- und Nachteile
- Hohe Sicherheit: Durch hohe Bruchlast und zuverlässige Bolzenkonstruktion.
- Hervorragender Korrosionsschutz: Dank der feuerverzinkten Oberfläche.
- Vielseitig einsetzbar: Geeignet für Temperaturen von -40°C bis +200°C und verschiedene Hebeanwendungen.
- Nicht für permanente Verbindungen geeignet: Entwickelt für (wiederholtes) Lösen und Befestigen.
- Nicht selbstsichernd: Auch wenn der Bolzen sicher ist, gibt es keine zusätzliche Sicherung wie Mutter oder Splint.
Anwendungen
- Wofür verwendet man einen Schäkel mit Bolzen?
- Ein Schäkel mit Bolzen wird eingesetzt, um Hebeketten, Seile, Schlingen oder Taue an Hebe- und Befestigungspunkten zu verbinden.
- Warum ein Bolzen?
- Der Bolzen sorgt für zusätzliche Sicherheit, da er sich während des Einsatzes nicht von selbst lösen kann – ideal bei dynamischen Belastungen und häufigem Gebrauch.
Besonderheiten
- Wie funktioniert der Bolzen?
- Der Bolzen wird in das Ösenloch eingeschraubt und bleibt dank seiner Konstruktion während Hebearbeiten sicher an seinem Platz.
- Ist eine Mutter oder ein Splint enthalten?
- Nein, der Green Pin G-4161 verfügt über einen Bolzen und benötigt keine zusätzlichen Sicherungselemente wie Mutter oder Splint.
- Ist dieser Schäkel für den Einsatz bei niedrigen Temperaturen geeignet?
- Ja, der Schäkel ist von -40°C bis +200°C einsetzbar.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertiger, gehärteter und angelassener Stahl (Klasse 6).
- Oberflächenbehandlung:
- Feuerverzinkt für hervorragenden Korrosionsschutz.
- Sicherheit:
- Bruchlast beträgt das 6-fache der zulässigen Arbeitslast (WLL).
- Normen:
- Entspricht EN 13889, US Fed. Spec. RR-C-271 Typ IVA und ab 2 Tonnen ASME B30.26.
Technische Daten
Technische Daten

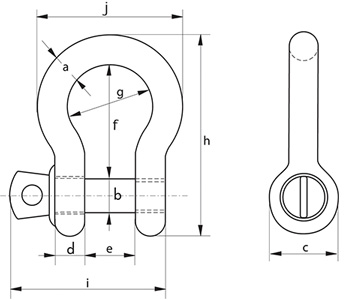

| Abmessungen | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Herstellercode | Tragfähigkeit (Tonnen) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) |
| HSL_BB-GP-0033 | GPGHBB05 | 0,33 | 0,02 | 5 | 6 | 12 | 5 | 9,5 | 22 | 16 | 36 | 29,5 | 26 |
| HSL_BB-GP-0050 | GPGHBB06 | 0,5 | 0,05 | 7 | 8 | 16 | 7 | 12 | 29 | 20 | 48 | 38 | 34 |
| HSL_BB-GP-0075 | GPGHBB08 | 0,75 | 0,1 | 9 | 10 | 20 | 9 | 13,5 | 32 | 22 | 56 | 46,5 | 40 |
| HSL_BB-GP-0100 | GPGHBB10 | 1 | 0,14 | 10 | 11 | 23 | 10 | 17 | 37 | 26 | 64 | 54 | 46 |
| HSL_BB-GP-0150 | GPGHBB11 | 1,5 | 0,19 | 11 | 13 | 25 | 11 | 19 | 43 | 29 | 73 | 59,5 | 51 |
| HSL_BB-GP-0200 | GPGHBB13 | 2 | 0,36 | 13,5 | 16 | 34 | 13 | 22 | 51 | 32 | 90 | 73 | 59 |
| HSL_BB-GP-0325 | GPGHBB16 | 3,25 | 0,63 | 16 | 19 | 40 | 16 | 27 | 64 | 43 | 110 | 89 | 75 |
| HSL_BB-GP-0475 | GPGHBB19 | 4,75 | 1,01 | 19 | 22 | 46 | 19 | 31 | 76 | 51 | 129 | 103 | 89 |
| HSL_BB-GP-0650 | GPGHBB22 | 6,5 | 1,5 | 22 | 25 | 52 | 22 | 36 | 83 | 58 | 144 | 119 | 102 |
| HSL_BB-GP-0850 | GPGHBB25 | 8,5 | 2,21 | 25 | 28 | 59 | 25 | 43 | 95 | 68 | 164 | 137 | 118 |
| HSL_BB-GP-0950 | GPGHBB28 | 9,5 | 3,16 | 28 | 32 | 67 | 28 | 47 | 108 | 75 | 186 | 153 | 131 |
| HSL_BB-GP-1200 | GPGHBB32 | 12 | 4,31 | 32 | 35 | 73 | 32 | 51 | 115 | 83 | 201 | 170 | 147 |
| HSL_BB-GP-1350 | GPGHBB35 | 13,5 | 5,58 | 35 | 38 | 79 | 35 | 57 | 133 | 92 | 227 | 186 | 162 |
| HSL_BB-GP-1700 | GPGHBB38 | 17 | 7,43 | 38 | 42 | 88 | 38 | 60 | 146 | 99 | 249 | 203 | 175 |
| HSL_BB-GP-2500 | GPGHBB45 | 25 | 12,5 | 45 | 50 | 104 | 42 | 74 | 178 | 126 | 300 | 243 | 216 |
| HSL_BB-GP-3500 | GPGHBB50 | 35 | 17,2 | 50 | 57 | 112 | 50 | 83 | 197 | 138 | 332 | 272 | 238 |
| HSL_BB-GP-4250 | GPGHBB57 | 42,5 | 26,3 | 57 | 65 | 132 | 57 | 95 | 222 | 160 | 378 | 310 | 274 |
| HSL_BB-GP-5500 | GPGHBB65 | 55 | 37,6 | 65 | 70 | 145 | 65 | 105 | 260 | 180 | 433 | 344 | 310 |
Eigenschaften
- Artikelnummer
- HSL_BB-GP-0050
- EAN-Nummer
- HSL_BB-GP-0050
- Gewicht
- 0.05
- Marke
- Green Pin
