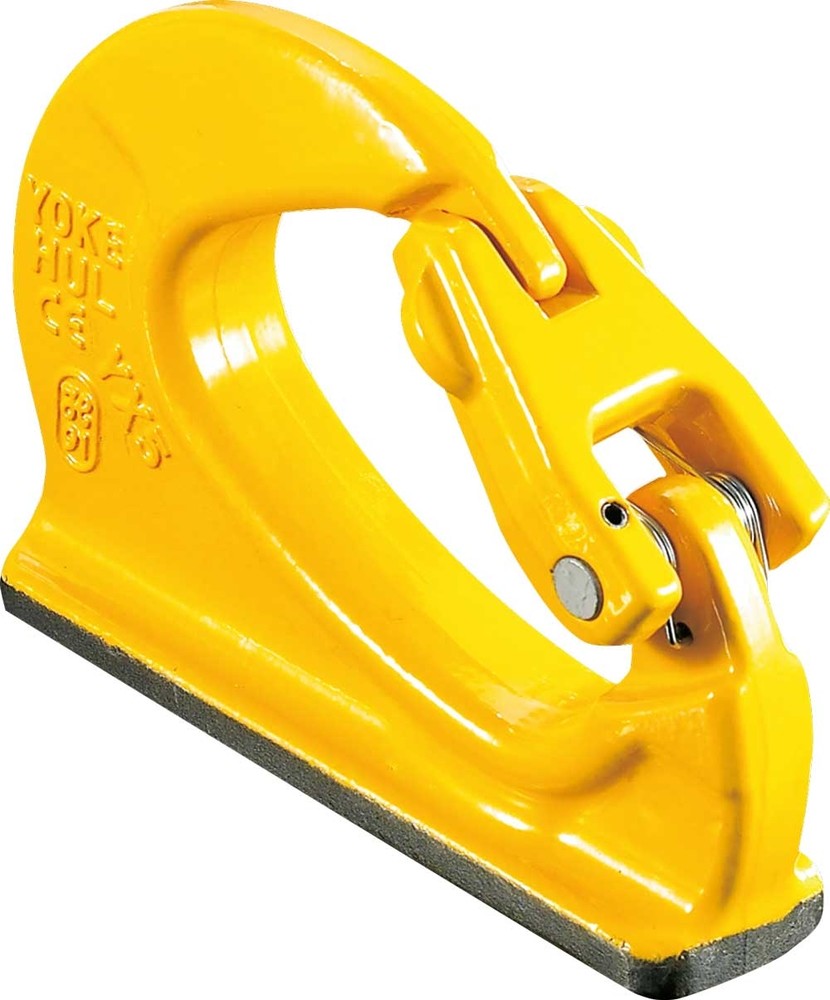

YOKE BAH Anschweißhaken
- Geeignet für Arbeitslasten von 2 bis 20 Tonnen durch hochwertig geschmiedeten legierten Stahl.
- Kompakt und einfach zu transportieren und zu montieren dank des Captive Shackle Designs.
- Langanhaltende Nutzung garantiert durch langlebige Materialien und integriertes Schmiersystem.
- Geeignet für verschiedene Drahtseildurchmesser von 8 bis 29 mm.
- Entspricht der EN-Norm für Hebemittel, geeignet für den temporären Einsatz.
YOKE BAH Anschlaghaken – Snatch Block mit Captive Shackle
Der YOKE BAH Anschlaghaken ist ein hochwertiger Snatch Block, ideal für temporäres und horizontales Heben. Gefertigt aus geschmiedetem legiertem Stahl bietet er optimale Sicherheit. Dank des kompakten Designs ist dieser Anschlaghaken einfach zu transportieren und zu montieren. Perfekt geeignet sowohl für Bau- als auch Industrieanwendungen.
Vorteile und Nachteile
- Hohe Tragfähigkeit: Geeignet für Arbeitslasten von 2 bis 20 Tonnen.
- Langlebiges Design: Geschmiedeter Stahl und Bronzebuchsen sorgen für eine lange Lebensdauer.
- Schnelle Montage: Dank der Captive Shackle schnell und sicher zu befestigen.
- Nur für temporären Einsatz: Nicht für dauerhafte Hebeanlagen vorgesehen.
- Gewicht: Höhere Tragfähigkeiten bedeuten einen schwereren Block, was die Handhabung erschweren kann.
Anwendungen
- Wofür verwendet man einen Snatch Block?
- Ein Snatch Block wird verwendet, um Lasten temporär zu heben oder horizontal zu bewegen, zum Beispiel bei Hebearbeiten oder zum Umlenken von Seilen.
- Warum eine Captive Shackle?
- Eine Captive Shackle sorgt dafür, dass der Verschluss stets am Block befestigt bleibt. Dies verhindert Verluste und erhöht die Sicherheit beim Gebrauch.
Besonderheiten
- Wie funktioniert die Captive Shackle?
- Die Captive Shackle bleibt dauerhaft am Block befestigt und ermöglicht so eine schnelle und sichere Montage.
- Ist das Schmiersystem enthalten?
- Ja, jeder Block verfügt standardmäßig über einen Schmiernippel für eine einfache Wartung.
- Kann ich den Block mit verschiedenen Drahtseil-Durchmessern verwenden?
- Ja, je nach Typ sind verschiedene Größen für Drahtseile von 8 bis 29 mm verfügbar.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger geschmiedeter legierter Stahl.
- Oberfläche:
- Ausgestattet mit Bronzebuchse und Schmiernippel für eine lange Lebensdauer.
- Sicherheit:
- Konstruiert mit einem Sicherheitsfaktor von 4:1 und auf 20.000 Zyklen bei dem 1,5-fachen der maximalen Arbeitslast ermüdungsgeprüft.
- Normen:
- Entspricht den Anforderungen der ASME B30.26-2010.
Technische Daten
Technische Daten

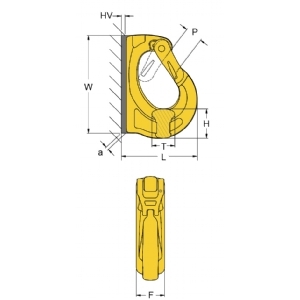

| Abmessungen (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Tragfähigkeit (t) | F | H | L | P | T | W | HV | a | Gewicht (kg) |
| 1 | 25 | 27 | 72 | 18 | 18 | 95 | 7 | 4 | 0.6 |
| 2 | 30 | 30 | 85 | 25 | 20 | 115 | 8 | 5 | 1 |
| 3 | 35 | 30 | 105 | 28 | 23 | 133 | 9 | 6 | 1.4 |
| 4 | 42 | 38 | 111 | 28 | 30 | 142 | 10 | 7 | 2.2 |
| 5 | 44 | 47 | 132 | 30 | 31 | 167 | 12 | 7 | 3 |
| 8 | 50 | 52 | 134 | 32 | 39 | 176 | 12 | 8 | 3.7 |
| 10 | 56 | 56 | 168 | 44 | 42 | 222 | 13 | 8 | 6.2 |
| 15 | 61 | 67 | 184 | 54 | 45 | 242 | 14 | 10 | 7.9 |
Eigenschaften
- Artikelnummer
- ALS_YOBAH-01
- EAN-Nummer
- ALS_YOBAH-01
- Gewicht
- 0.6
- Marke
- Yoke
