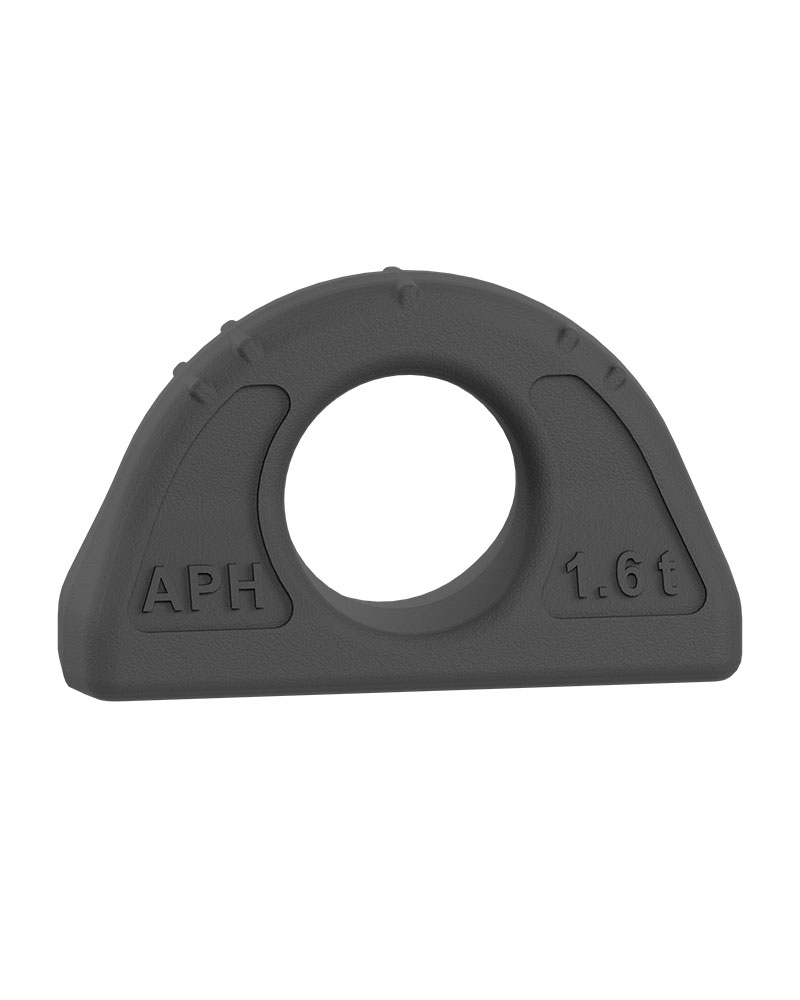

JDT APH Anschweißpunkt
- 360° drehbares Super Point-Design verhindert Spannungen und erhöht die Hebeflexibilität
- Verschleißfeste Beschichtung bietet langanhaltenden Schutz gegen mechanische und chemische Einflüsse
- Deutliche Kennzeichnungen ermöglichen ein einfaches und sicheres Ablesen der maximalen Tragfähigkeit
- Regelmäßige Inspektion mindestens einmal pro Jahr ist für dauerhafte Sicherheit erforderlich
- Entspricht der EN-Norm für Hebeanwendungen
JDT APH Anschweißöse – Sicheres Heben mit maximaler Freiheit
Einführung
Die JDT APH Anschweißöse ist eine anschweißbare Hebeöse, die für schwere Lasten konzipiert ist. Das Super Point-Design ermöglicht eine 360°-Drehung. Dadurch ist sicheres und flexibles Heben möglich. Ideal für anspruchsvolle industrielle Anwendungen.
Vorteile und Nachteile
- Drehbares Design: Verhindert unerwünschte Spannungen und bietet Flexibilität beim Heben.
- Deutliche Markierungen: Einfaches Ablesen der zulässigen Traglast.
- Verschleißfeste Oberfläche: Lang anhaltender Schutz gegen mechanische und chemische Einflüsse.
- Jährliche Inspektion vorgeschrieben: Regelmäßige Wartung ist für anhaltende Sicherheit erforderlich.
- Nicht geeignet für scharfe Kanten: Kontakt mit scharfen oder rauen Oberflächen kann die Öse beschädigen.
Anwendungen
- Wofür verwendet man eine JDT APH Anschweißöse?
- Diese Anschweißöse wird als Hebepunkt an Maschinen, Stahlkonstruktionen und schweren Objekten eingesetzt. Sie erleichtert das sichere Anheben und Bewegen großer Lasten.
- Warum ein 360° drehbares Super Point-Design?
- Die drehbare Öse verhindert Spannungen an der Last und ermöglicht eine einfache Anpassung der Heberichtung. Dies erhöht die Sicherheit und Flexibilität beim Heben.
Besonderheiten
- Wie funktioniert die Super Point-Öse?
- Die Öse rotiert 360 Grad und darf nicht an Kanten anliegen, damit sie sich unter Last frei bewegen kann.
- Ist die Befestigungsschraube enthalten?
- Bei Modell 8-251 muss die mitgelieferte Schraube für eine korrekte Montage verwendet werden.
- Wie pflege ich die Anschweißöse?
- Mindestens einmal jährlich von einem Sachkundigen prüfen lassen. Bei intensiver Nutzung häufiger auf Verschleiß und Korrosion kontrollieren.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl, beständig gegen hohe Belastungen.
- Oberfläche:
- Verschleißfeste Beschichtung für optimalen Schutz gegen Korrosion und Verschleiß.
- Sicherheit:
- Entwickelt für freie Rotation unter Last; mit deutlichen Belastungsmarkierungen versehen.
- Normen:
- Entspricht den geltenden europäischen Hebevorschriften.
Technische Daten

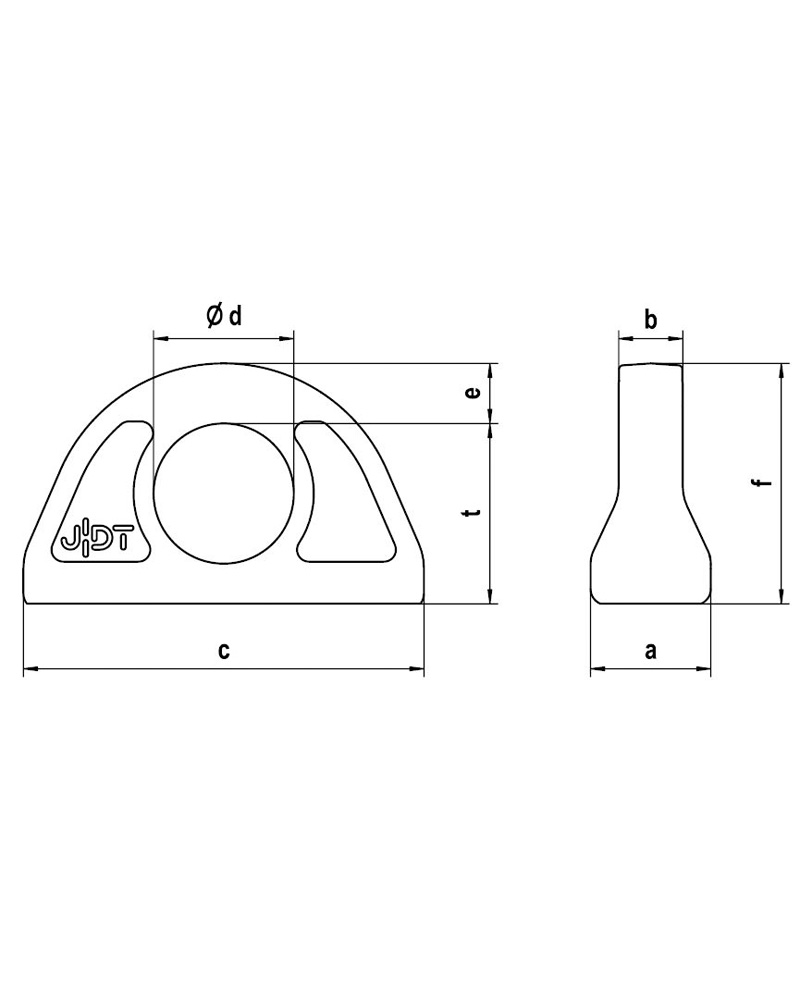

| Artikelcode | Tragfähigkeit 0° [t] | Tragfähigkeit 90° [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | t [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| HO_JDTAPH-04 | 4,0 | 1,6 | 30 | 16 | 100 | 35 | 15 | 60 | 45 | 0,6 |
| HO_JDTAPH-09 | 9,0 | 3,2 | 41 | 23 | 137 | 50 | 20 | 84 | 64 | 1,6 |
| HO_JDTAPH-12 | 12,0 | 5 | 51 | 27 | 172 | 60 | 27 | 103 | 76 | 3,0 |
| HO_JDTAPH-20 | 20,0 | 10 | 70 | 38 | 228 | 80 | 34 | 134 | 100 | 7,1 |
| HO_JDTAPH-32 | 32,0 | 20 | 90 | 52 | 272 | 115 | 39 | 182 | 143 | 14,3 |
| HO_JDTAPH-40 | 40,0 | 31,5 | 64 | 16 | 320 | 130 | 49 | 215 | 166 | 25,4 |
| Artikelcode | Tragfähigkeit 0° [t] | Tragfähigkeit 90° [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | t [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| HO_JDTAPH-04 | 4,0 | 1,6 | 30 | 16 | 100 | 35 | 15 | 60 | 45 | 0,6 |
| HO_JDTAPH-09 | 9,0 | 3,2 | 41 | 23 | 137 | 50 | 20 | 84 | 64 | 1,6 |
| HO_JDTAPH-12 | 12,0 | 5 | 51 | 27 | 172 | 60 | 27 | 103 | 76 | 3,0 |
| HO_JDTAPH-20 | 20,0 | 10 | 70 | 38 | 228 | 80 | 34 | 134 | 100 | 7,1 |
| HO_JDTAPH-32 | 32,0 | 20 | 90 | 52 | 272 | 115 | 39 | 182 | 143 | 14,3 |
| HO_JDTAPH-40 | 40,0 | 31,5 | 64 | 16 | 320 | 130 | 49 | 215 | 166 | 25,4 |
Eigenschaften
- Artikelnummer
- HO_JDTAPH-04
- EAN-Nummer
- HO_JDTAPH-04
- Gewicht
- 0.59
- Marke
- JDT
