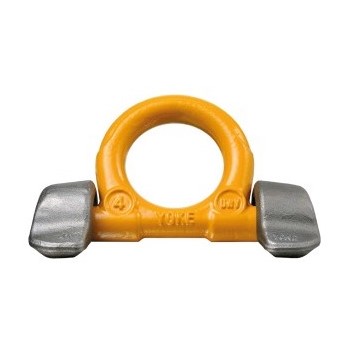

Yoke Ringbock RGB, schweißbar
- Robustes Anschlagauge mit einer maximalen Tragfähigkeit von 4000 kg für schwere industrielle Lasten.
- Verzinkt und pulverbeschichtet für optimalen Schutz vor Korrosion und Verschleiß.
- Einfach zu montieren an Aluminium-Hebebalken mit flexiblen Längen bis zu 5 Meter.
- Separat erhältlicher Verbinder erforderlich für eine vollständige und sichere Hebeverbindung.
- Entspricht der EN-Norm für Hebevorrichtungen.
Yoke Schweißbare Anschlagöse RGB – Sicheres Heben mit maximaler Flexibilität
Die Yoke Schweißbare Anschlagöse RGB ist eine robuste und zuverlässige Hebevorrichtung für schwere Lasten. Diese Anschlagöse ist geeignet für die Montage an Aluminium-Trägern. Dank der verzinkten, pulverbeschichteten Oberfläche bietet das Produkt einen hervorragenden Korrosionsschutz. Mit einer Arbeitsbelastung bis zu 4000 kg ist sie ideal für industrielle Anwendungen.
Vor- und Nachteile
- Hohe Tragfähigkeit: Geeignet für Lasten bis 4000 kg, ideal für schwere industrielle Anwendungen.
- Langlebige Oberfläche: Die Anschlagöse ist gut gegen Korrosion und Verschleiß geschützt.
- Flexible Einsetzbarkeit: Kompatibel mit verschiedenen Trägern und einfach zu montieren.
- Nur für Aluminiumträger geeignet: Nicht an Stahlträgern anwendbar.
- Verbinder nicht standardmäßig enthalten: Für die Verwendung ist ein separater Verbinder erforderlich.
Anwendungen
- Wofür verwendet man eine schweißbare Anschlagöse?
- Eine schweißbare Anschlagöse wird verwendet, um einen sicheren Hebepunkt an Trägern oder Bauteilen zu schaffen, insbesondere für temporäre oder feste Hebeanwendungen.
- Warum eine verzinkte, pulverbeschichtete Anschlagöse?
- Die Kombination aus Verzinken und Pulverbeschichten sorgt für optimalen Schutz vor Rost und Verschleiß, selbst bei feuchten oder anspruchsvollen Bedingungen.
Besonderheiten
- Wie funktioniert das Hakenmodul?
- Das Hakenmodul (TRD100-120-000) wird einfach am Aluminiumträger befestigt und sorgt für eine sichere Verbindung mit Hebemitteln.
- Ist der Verbinder enthalten?
- Der Verbinder (TRD100-115-000) wird separat geliefert und ist für die vollständige Montage erforderlich.
- Was ist die maximale Trägerlänge?
- Die passenden Aluminium-Träger sind in Längen von 0,5 bis 5 Metern erhältlich.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hebeöse aus verzinktem, pulverbeschichtetem Stahl; Träger aus Aluminium; Bolzen aus zink-eloxiertem Stahl.
- Oberfläche:
- Die Hebeöse ist verzinkt und pulverbeschichtet; Bolzen sind zink-eloxiert.
- Sicherheit:
- Tragfähigkeit (WLL) von 1250 kg bis 4000 kg, abhängig von der Konfiguration.
- Normen:
- Entwickelt nach industriellen Anforderungen für sicheres Heben.
Technische Daten
- Zertifiziert nach DGUV GS-OA-15-04
- Belastbare Teile werden zu 100 % durch Magnaflux-Risse erkannt
- Getestet mit dem 2,5-fachen der WLL
- Ermüdung bis 20.000 Zyklen bei 1,5-facher WLL
- Flaches Design mit hoher Festigkeit
- Der Ring ist verstaubar, wodurch Stolper- und Hängegefahr vermieden wird

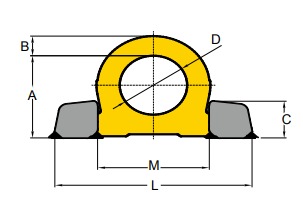

| Modell | WLL (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | L (mm) | M (mm) | HV (mm) | a (mm) | Gewicht (kg) |
| RGB 4 | 4 | 66 | 14 | 30 | 48 | 65 | 70 | 135 | 76 | 5 | 3 | 0.6 |
| RGB 6.7 | 6.7 | 85 | 20 | 39 | 60 | 89 | 91 | 171 | 98 | 5 | 3 | 1.5 |
| RGB 10 | 10 | 95 | 21 | 46 | 65 | 100 | 100 | 196 | 106 | 7 | 4 | 2.4 |
| RGB 16 | 16 | 127 | 30 | 57 | 90 | 130 | 136 | 263 | 149 | 8 | 4 | 5.5 |
| RGB 31.5 | 31.5 | 178 | 42 | 78 | 130 | 160 | 160 | 375 | 213 | 15 | 4 | 15.8 |
| Modell | WLL (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | L (mm) | M (mm) | HV (mm) | a (mm) | Gewicht (kg) |
| RGB 4 | 4 | 66 | 14 | 30 | 48 | 65 | 70 | 135 | 76 | 5 | 3 | 0.6 |
| RGB 6.7 | 6.7 | 85 | 20 | 39 | 60 | 89 | 91 | 171 | 98 | 5 | 3 | 1.5 |
| RGB 10 | 10 | 95 | 21 | 46 | 65 | 100 | 100 | 196 | 106 | 7 | 4 | 2.4 |
| RGB 16 | 16 | 127 | 30 | 57 | 90 | 130 | 136 | 263 | 149 | 8 | 4 | 5.5 |
| RGB 31.5 | 31.5 | 178 | 42 | 78 | 130 | 160 | 160 | 375 | 213 | 15 | 4 | 15.8 |
Eigenschaften
- Artikelnummer
- HO_YRBG-0040
- EAN-Nummer
- HO_YRBG-0040
- Gewicht
- 0.6
- Marke
- Yoke
