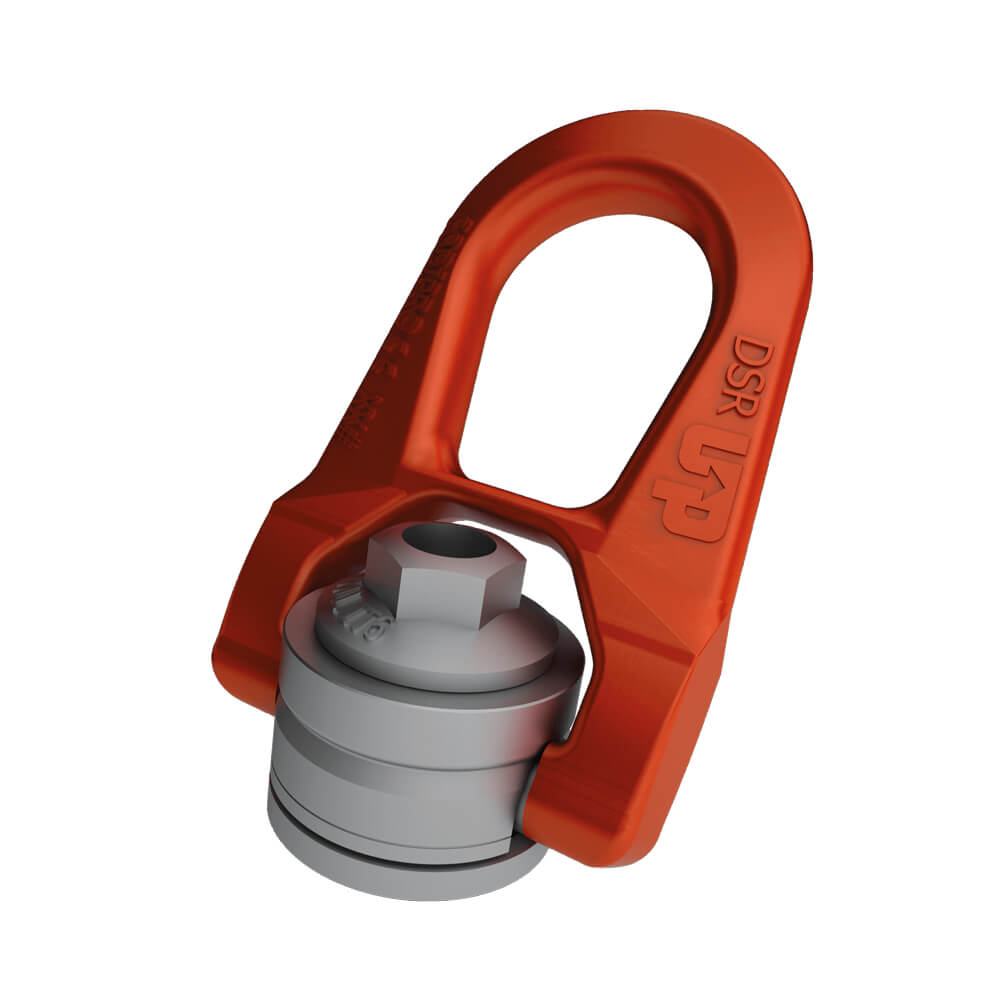

Codipro Doppelwirbelring Innengewinde DSR
- Ausgestattet mit einer doppelten Drehfunktion: 360° Rotation und 180° Schwenken für maximale Flexibilität.
- Hohe Tragfähigkeit bis zu 20 Tonnen, abhängig von der Ausführung.
- Verfügbar in verschiedenen metrischen und UNC-Gewindegrößen für breite Einsatzmöglichkeiten.
- Optimale Ausrichtung mit der Hubkraft verhindert seitliche Belastung und erhöht die Sicherheit.
- Entspricht der EN-Norm für Hebevorrichtungen, zertifiziert gemäß geltenden Sicherheitsanforderungen.

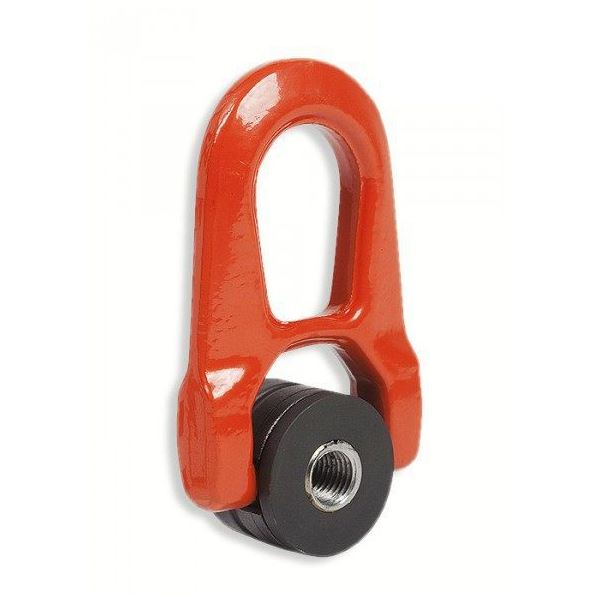

Codipro Doppelt Drehbarer Weiblicher Ring DSR – Sichere und Flexible Anschlagpunktlösung
Der Codipro doppelt drehbare weibliche Ring DSR ist ein fortschrittlicher Anschlagpunkt für den professionellen Einsatz. Dank der doppelt schwenkbaren Funktion bietet der DSR maximale Flexibilität bei Hebearbeiten. Der Ring ist für schwere industrielle Anwendungen konzipiert, bei denen Sicherheit und Zuverlässigkeit essentiell sind. Mit hoher Tragfähigkeit und verschiedenen Gewindegrößen ist der DSR für unterschiedliche Hebesituationen geeignet.
Vorteile und Nachteile
- Doppelt drehbar: Immer optimale Positionierung beim Heben.
- Hohe Belastbarkeit: Geeignet für Lasten bis zu 20 Tonnen (abhängig von der Ausführung).
- Verschiedene Größen: Erhältlich in verschiedenen metrischen und UNC-Gewindegrößen.
- Begrenzt auf 60° Hebewinkel: Für größere Winkel ist eine andere Lösung erforderlich.
- Keine Sicherungsmutter standardmäßig enthalten: Zusätzliches Befestigungsmaterial kann erforderlich sein.
Anwendungsbereiche
- Wofür verwendet man einen doppelt drehbaren weiblichen Ring?
- Dieser Ring wird als Anschlagpunkt an Maschinen, Konstruktionen oder schweren Lasten verwendet, wo mehrere Hebewinkel erforderlich sind.
- Warum doppelte Drehbarkeit?
- Doppelte Drehbarkeit sorgt dafür, dass der Ring sich immer in die Richtung des Hebezugs ausrichtet. Das verhindert seitliche Belastung und erhöht die Sicherheit.
Besonderheiten
- Wie funktioniert der doppelte Drehmechanismus?
- Der DSR kann sich 360° drehen und 180° schwenken. Dadurch folgt der Anschlagpunkt immer der Kraftrichtung der Last.
- Ist eine Sicherungsmutter enthalten?
- Der DSR wird standardmäßig mit einem weiblichen Gewinde geliefert, Sicherungsmutter nicht enthalten.
- Ist der DSR auch in metrischer und UNC-Ausführung erhältlich?
- Ja, der DSR ist sowohl in metrischen als auch in UNC-Gewindegrößen für breite Einsatzmöglichkeiten lieferbar.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Weitere Informationen oder Beratung? Besuchen Sie www.codipro.net oder kontaktieren Sie uns unter info@codipro.net.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl für optimale Festigkeit.
- Oberfläche:
- Korrosionsbeständige Beschichtung für langfristige Nutzung.
- Sicherheit:
- Sicherheitsfaktor 4:1 oder 5:1 je nach Typ, für zuverlässiges Heben.
- Normen:
- Erfüllt internationale Hebevorschriften und industrielle Anforderungen.
Technische Daten
Der Doppelwirbelring mit Innengewinde FE.DSR wurde speziell entworfen um das Heben unter Rotation zu gewährleisten. Sein doppeltes Gelenk ermöglicht es, diesen perfekt zum Anschlaggeschirr auszurichten. Er ist ebenfalls in Edelstahl erhältlich und kann somit in feuchter, korrosiver, chemischer,... Umgebung benutzt werden. Der Doppelwirbelring mit Innengewinde FE.DSR kann mit Gewindeverbindungsteilen in verschiedenen Längen gebraucht werde.
- Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
- Von M8 bis M22 als Standard für Ladungen von 0,4 t bis 3,5 t.
- Möglichkeit höherer Höchstbelastung oder/und Zentrierung auf Anfrage.
- Ebenfalls mit Axe erhältlich.
| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | L (mm) | S (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Drehmoment (Nm) | Gewicht (kg) |
| FE.DSR M8 | M8 (x1,25) | 0,8 | 0,4 | 1 | 0,5 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 6 | 0,9 |
| FE.DSR M10 | M10 (x1,5) | 1,3 | 0,7 | 1,5 | 0,9 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 10 | 0,9 |
| FE.DSR M12 | M12 (x1,75) | 1,5 | 1,05 | 1,5 | 1,3 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 15 | 0,9 |
| FE.DSR M14 | M14 (x2) | 2,5 | 1,4 | 2,6 | 1,8 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 30 | 0,9 |
| FE.DSR M16 | M16 (x2) | 2,7 | 2 | 2,8 | 2,3 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 50 | 0,9 |
| FE.DSR M18 | M18 (x2,5) | 2,5 | 2,3 | 2,5 | 2,3 | 62 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 117 | 19 | 70 | 2,6 |
| FE.DSR M20 | M20 (x2,5) | 2,8 | 2,5 | 2,8 | 2,5 | 62 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 117 | 19 | 100 | 2,6 |
| FE.DSR M22 | M22 (x2,5) | 5,5 | 3,5 | 6 | 4,5 | 62 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 117 | 19 | 120 | 2,6 |
* Sicherheitsfaktor
| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | L (mm) | S (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Drehmoment (Nm) | Gewicht (kg) |
| FE.DSR M8 | M8 (x1,25) | 0,8 | 0,4 | 1 | 0,5 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 6 | 0,9 |
| FE.DSR M10 | M10 (x1,5) | 1,3 | 0,7 | 1,5 | 0,9 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 10 | 0,9 |
| FE.DSR M12 | M12 (x1,75) | 1,5 | 1,05 | 1,5 | 1,3 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 15 | 0,9 |
| FE.DSR M14 | M14 (x2) | 2,5 | 1,4 | 2,6 | 1,8 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 30 | 0,9 |
| FE.DSR M16 | M16 (x2) | 2,7 | 2 | 2,8 | 2,3 | 45 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 13 | 50 | 0,9 |
| FE.DSR M18 | M18 (x2,5) | 2,5 | 2,3 | 2,5 | 2,3 | 62 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 117 | 19 | 70 | 2,6 |
| FE.DSR M20 | M20 (x2,5) | 2,8 | 2,5 | 2,8 | 2,5 | 62 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 117 | 19 | 100 | 2,6 |
| FE.DSR M22 | M22 (x2,5) | 5,5 | 3,5 | 6 | 4,5 | 62 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 117 | 19 | 120 | 2,6 |
Eigenschaften
- Artikelnummer
- HO_CPFEDSR-008
- EAN-Nummer
- HO_CPFEDSR-008
- Gewicht
- 0.9
- Marke
- Codipro
