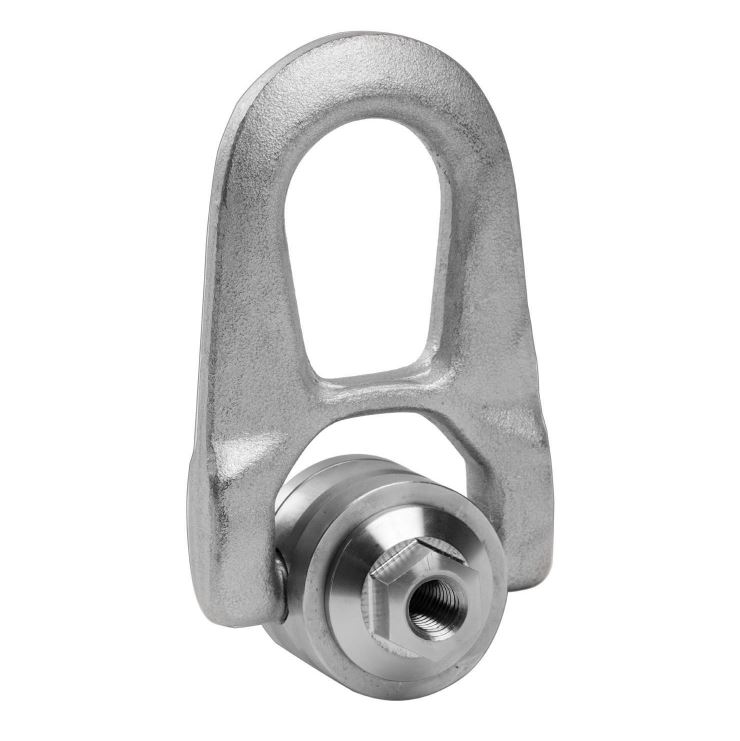

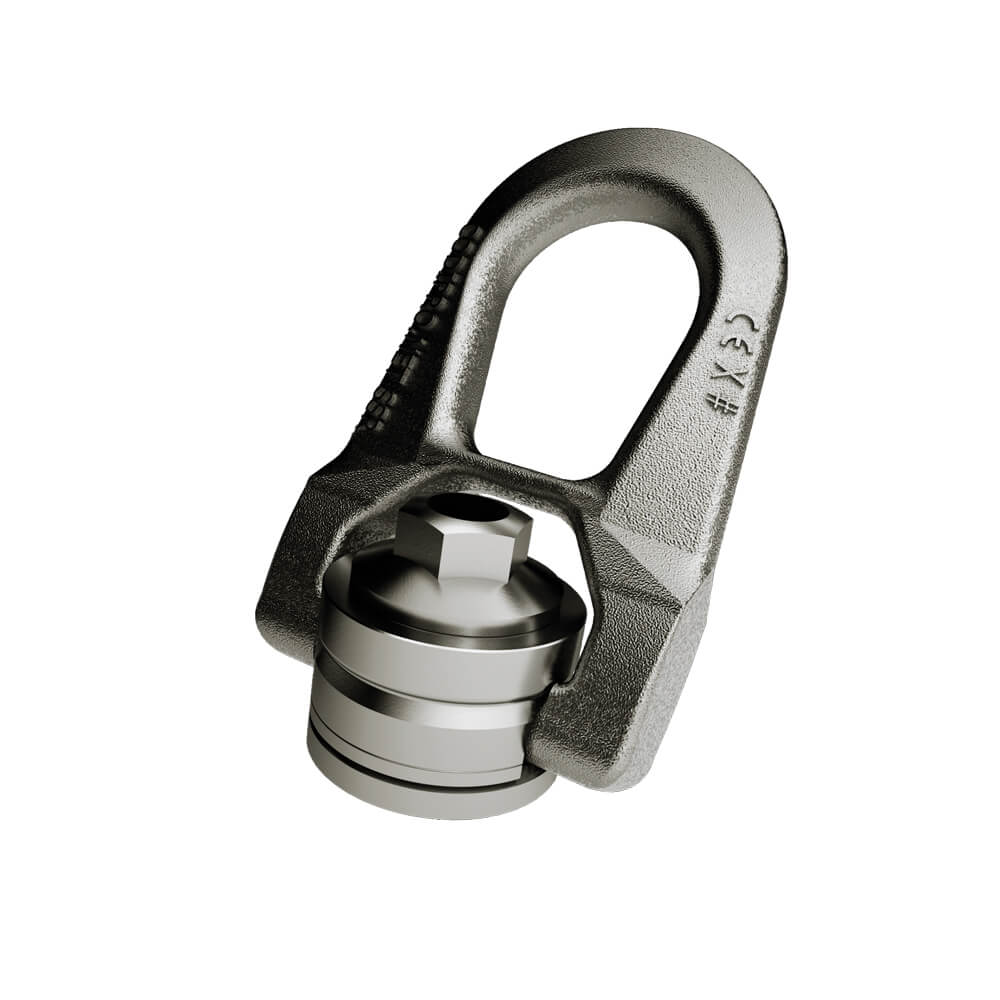

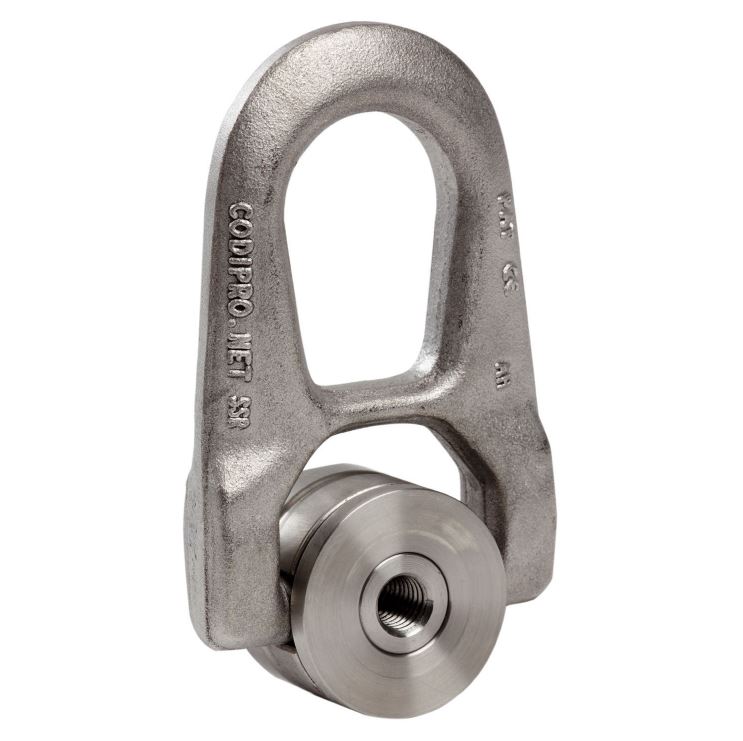

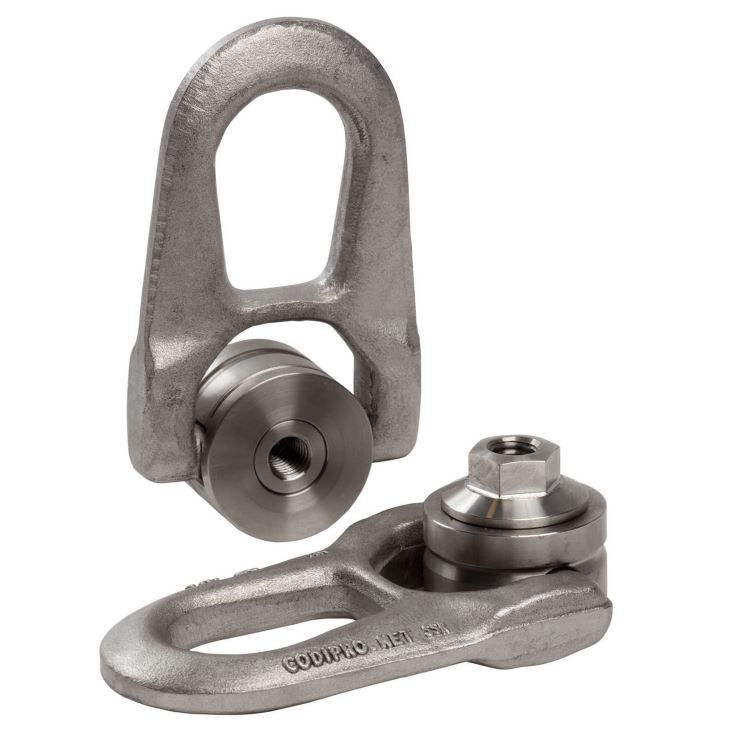

Codipro Doppelwirbelring Innengewinde DSR Rostfrei
- Leicht zu verschrauben und sehr ergonomisch
- Sein doppeltes Gelenk ermöglicht eine perfekte Ausrichtung zum Anschlaggeschirr
- Ermöglicht die Verwendung des bestehenden Fixierungspunktes (Axe oder überstehende Gewindestange)
- Glattes Loch oder andere Gewindegänge auf Anfrage
- Nach EN 1677
Produktinformationen
Durch die Edelstahlversion des Doppelwirbelrings mit Innengewinde, kann der Anschlagpunkt SS.FE.DSR in feuchter, korrosiver, chemischer, maritimer, ... Umgebung gebraucht werden. Der rostfreie Doppelwirbelring mit Innengewinde SS.FE.DSR kann mit Gewindeverbindungsteilen in verschiedenen Längen gebraucht werden.
- Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
- Von M8 bis M16 als Standard für Ladungen von 0,3 t bis 1,4 t.
- Möglichkeit höherer Höchstbelastung oder/und Zentrierung auf Anfrage.
- Ebenfalls mit Axe erhältlich.

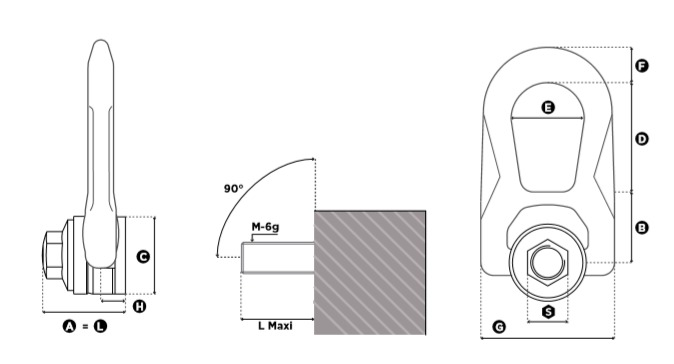

| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | L (mm) | S (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Drehmoment (Nm) | Gewicht (kg) |
| SS.FE.DSR M8 | M8 (x1,25) | 0,4 | 0,3 | 0,5 | 0,3 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 6 | 0,9 |
| SS.FE.DSR M10 | M10 (x1,5) | 0,7 | 0,5 | 0,9 | 0,5 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 10 | 0,9 |
| SS.FE.DSR M12 | M12 (x1,75) | 0,9 | 0,8 | 1 | 0,8 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 15 | 0,9 |
| SS.FE.DSR M14 | M14 (x2) | 1,2 | 1 | 1,6 | 1 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 30 | 0,9 |
| SS.FE.DSR M16 | M16 (x2) | 1,5 | 1,4 | 1,9 | 1,5 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 50 | 0,9 |
| SS.FE.DSR M18 | M18 (x2,5) | 1,5 | 1,4 | 1,9 | 1,5 | 62 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 70 | 2,6 |
| SS.FE.DSR M20 | M20 (x2,5) | 1,5 | 1,4 | 1,9 | 1,6 | 62 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 100 | 2,6 |
| SS.FE.DSR M22 | M22 (x2,5) | 2,8 | 2,2 | 3,5 | 2,2 | 62 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 120 | 2,6 |
* Sicherheitsfaktor
Eigenschaften
- Artikelnummer
- HO_CPSSFEDSR-008
- EAN-Nummer
- HO_CPSSFEDSR-008
- Gewicht
- 0.9
- Güteklasse
- INOX
- Marke
- Codipro
