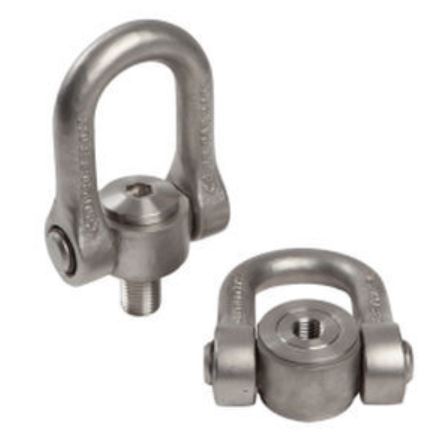

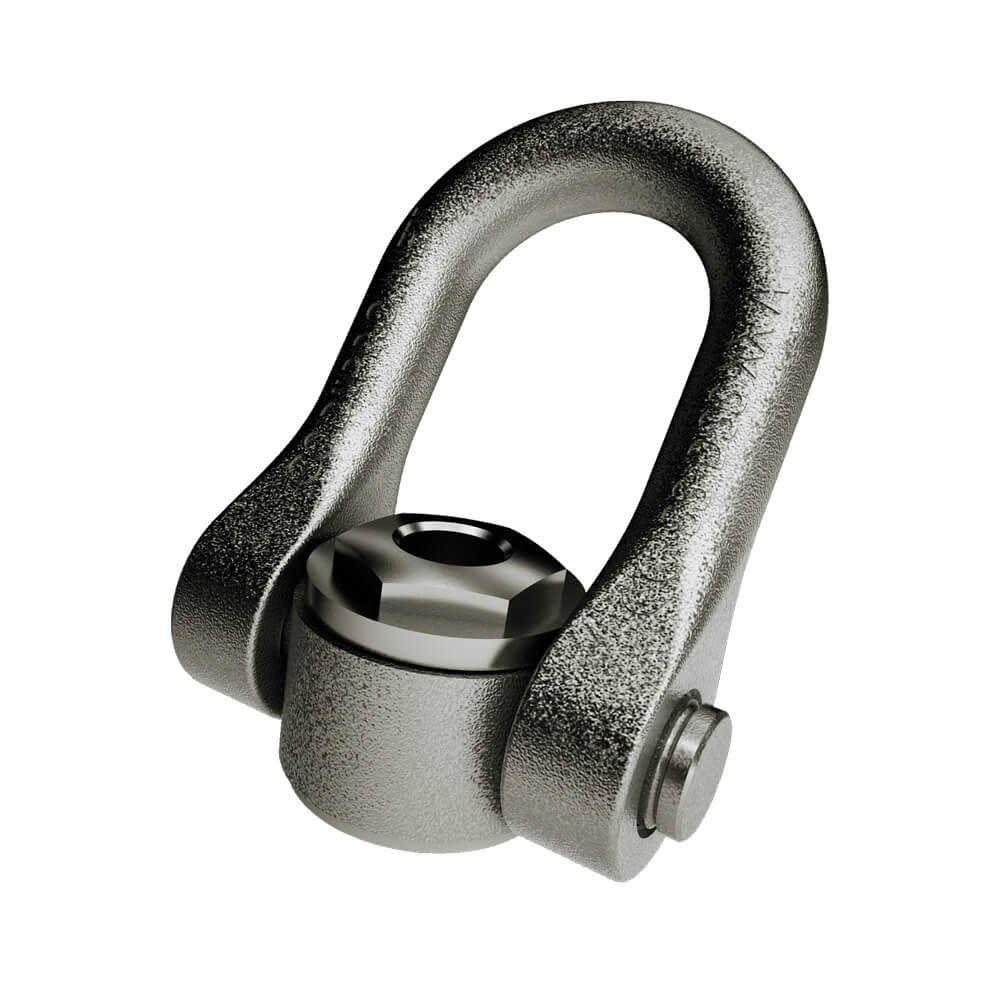

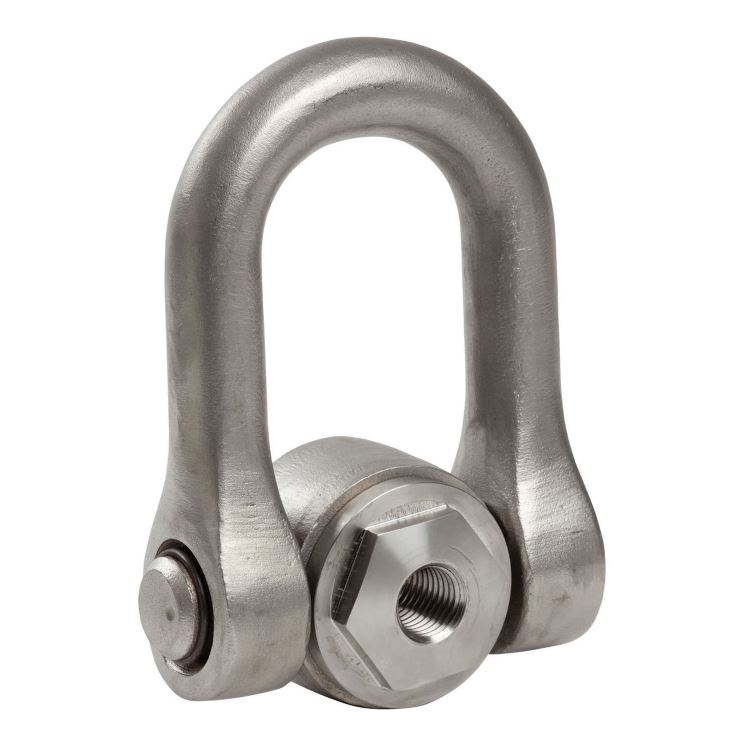

Codipro Doppelwirbelring Innengewinde DSS, RVS
- Doppelt schwenkbares Design bietet 360° Rotation und 180° Neigung für optimale Bewegungsfreiheit.
- Hergestellt aus rostfreiem Stahl, äußerst geeignet für feuchte, chemische und hygienische Umgebungen.
- Wartungsarm und einfach zu reinigen, geeignet für den Einsatz in Reinräumen und der Lebensmittelindustrie.
- Sofort einsatzbereit und in verschiedenen metrischen Gewindegrößen mit hoher Tragfähigkeitsgrenze lieferbar.
- Entspricht der EN-Norm für Hebe- und Lastaufnahmemittel für Güter (keine Personenaufzüge).
Codipro Doppel drehbare weibliche Öse DSS, Edelstahl – Für sicheres und flexibles Heben
Die Codipro doppelt drehbare weibliche Öse DSS aus Edelstahl wurde für anspruchsvolle Hebeanwendungen entwickelt. Dank der doppelten Schwenkfunktion bietet diese Öse maximale Bewegungsfreiheit und Sicherheit. Der hochwertige Edelstahl macht das Produkt geeignet für korrosive Umgebungen, einschließlich der Lebensmittelindustrie und Reinräumen. Mit verschiedenen metrischen Gewindegrößen und hohen Traglastgrenzen ist die DSS eine zuverlässige Wahl für professionelles Heben.
Vor- und Nachteile
- Korrosionsbeständig: Geeignet für feuchte und chemische Umgebungen.
- Doppelt schwenkbar: Maximale Bewegungsfreiheit beim Heben.
- Wartungsarm: Einfach zu reinigen und zu warten.
- Nicht für Personenaufzüge geeignet: Nur für den Gütertransport vorgesehen.
- Nicht für ATEX-Zonen geeignet: Nicht einsetzbar in explosionsgefährdeten Bereichen.
Anwendungen
- Wofür verwendet man eine doppelt drehbare weibliche Öse?
- Diese Öse wird für Hebeanwendungen eingesetzt, bei denen sowohl Rotation als auch Kippbewegungen erforderlich sind, beispielsweise beim Heben von schweren Maschinen, Geräten oder Bauteilen.
- Warum Edelstahl bei der DSS?
- Edelstahl bietet hervorragenden Schutz vor Korrosion und Feuchtigkeit, wodurch die Öse ideal für nasse, chemische oder hygienische Umgebungen wie Labore und Lebensmittelproduktion ist.
Besonderheiten
- Wie funktioniert die doppelte Drehfunktion?
- Die Öse kann 360° gedreht und 180° gekippt werden, sodass Lasten in jede Richtung bewegt werden können, ohne Torsion auf das Hebezeug auszuüben.
- Ist die Öse sofort einsatzbereit?
- Ja, die Öse wird komplett geliefert und kann direkt am passenden Hebepunkt montiert werden.
- Kann die DSS in aggressiven Umgebungen verwendet werden?
- Ja, der Edelstahl ist beständig gegen Säuren, Feuchtigkeit und Reinigungsmittel.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertiger Edelstahl (304/V2A).
- Oberfläche:
- Glatt polierte Oberfläche, wartungsfreundliches Design.
- Sicherheit:
- Hoher Sicherheitsfaktor (4:1 oder 5:1), automatische Sicherheitsbremse.
- Normen:
- Entspricht der Maschinenrichtlinie 2006/42/EG.
Technische Daten
Die Doppelwirbelringschraube SS.DSS wurde speziell für das Heben und Drehen schwerer Lasten entwickelt. Dank seiner rostfreien Edelstahlversion, kann die Doppelwirbelringschraube in feuchter, korrosiver, chemischer, maritimer, ... Umgebung verwendet werden. Die rostfreie Doppelwirbelringschraube SS.DSS hat ebenfalls eine breite Durchführung des Schäkels.
- Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Von M24 bis M36 Standard für Lasten von 2.7 t bis 5 t.
- Weitere Varianten der Verbindungsbolzen auf Anfrage.
- Ebenfalls mit Innengewinde oder/und Zentrierung erhältlich.

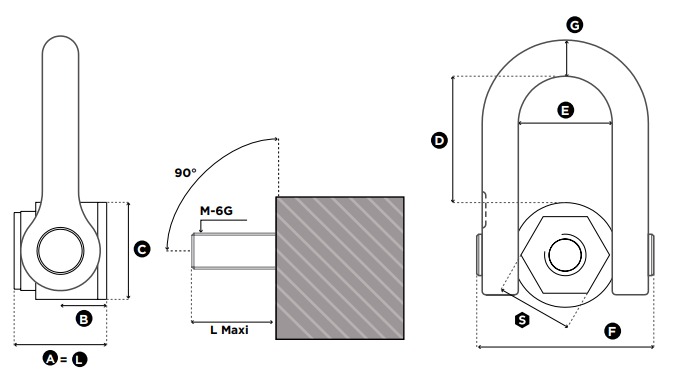

| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | L (mm) | S (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Drehmoment (Nm) | Gewicht (kg) |
| SS.FE.DSS M24 | M24 (x3) | 2,7 | 2,7 | 2,7 | 2,7 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 160 | 5,4 |
| SS.FE.DSS M30 | M30 (x3,5) | 3,5 | 3,5 | 3,5 | 3,5 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 250 | 5,4 |
| SS.FE.DSS M33 | M33 (x3,5) | 3,5 | 3,5 | 3,5 | 3,5 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 250 | 5,4 |
| SS.FE.DSS M36 | M36 (x4) | 5 | 5 | 5 | 5 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 320 | 5,4 |
* Sicherheitsfaktor
| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | L (mm) | S (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Drehmoment (Nm) | Gewicht (kg) |
| SS.FE.DSS M24 | M24 (x3) | 2,7 | 2,7 | 2,7 | 2,7 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 160 | 5,4 |
| SS.FE.DSS M30 | M30 (x3,5) | 3,5 | 3,5 | 3,5 | 3,5 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 250 | 5,4 |
| SS.FE.DSS M33 | M33 (x3,5) | 3,5 | 3,5 | 3,5 | 3,5 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 250 | 5,4 |
| SS.FE.DSS M36 | M36 (x4) | 5 | 5 | 5 | 5 | 66 | 50 | 66 | 31 | 70 | 104 | 73 | 145 | 29 | 320 | 5,4 |
Eigenschaften
- Artikelnummer
- HO_CPFESSDSS-024
- EAN-Nummer
- HO_CPFESSDSS-024
- Gewicht
- 5.4
- Güteklasse
- INOX
- Marke
- Codipro
