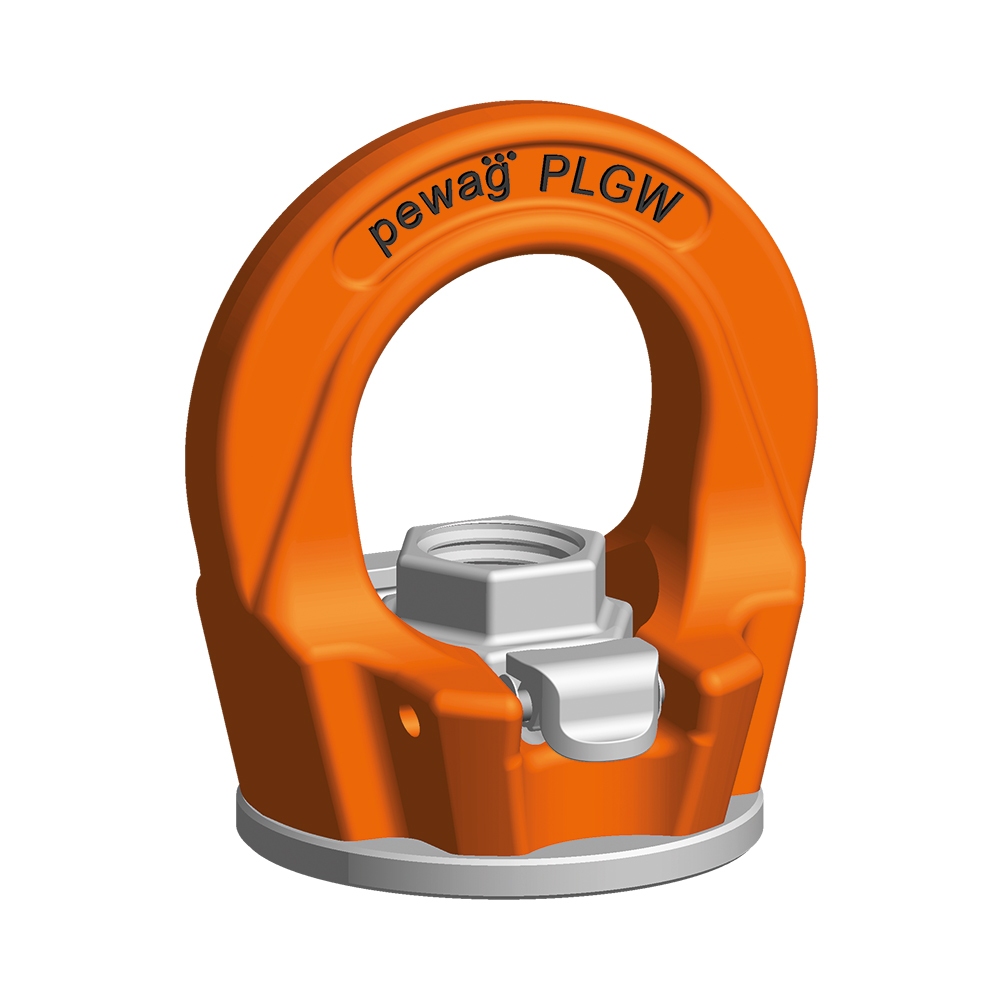

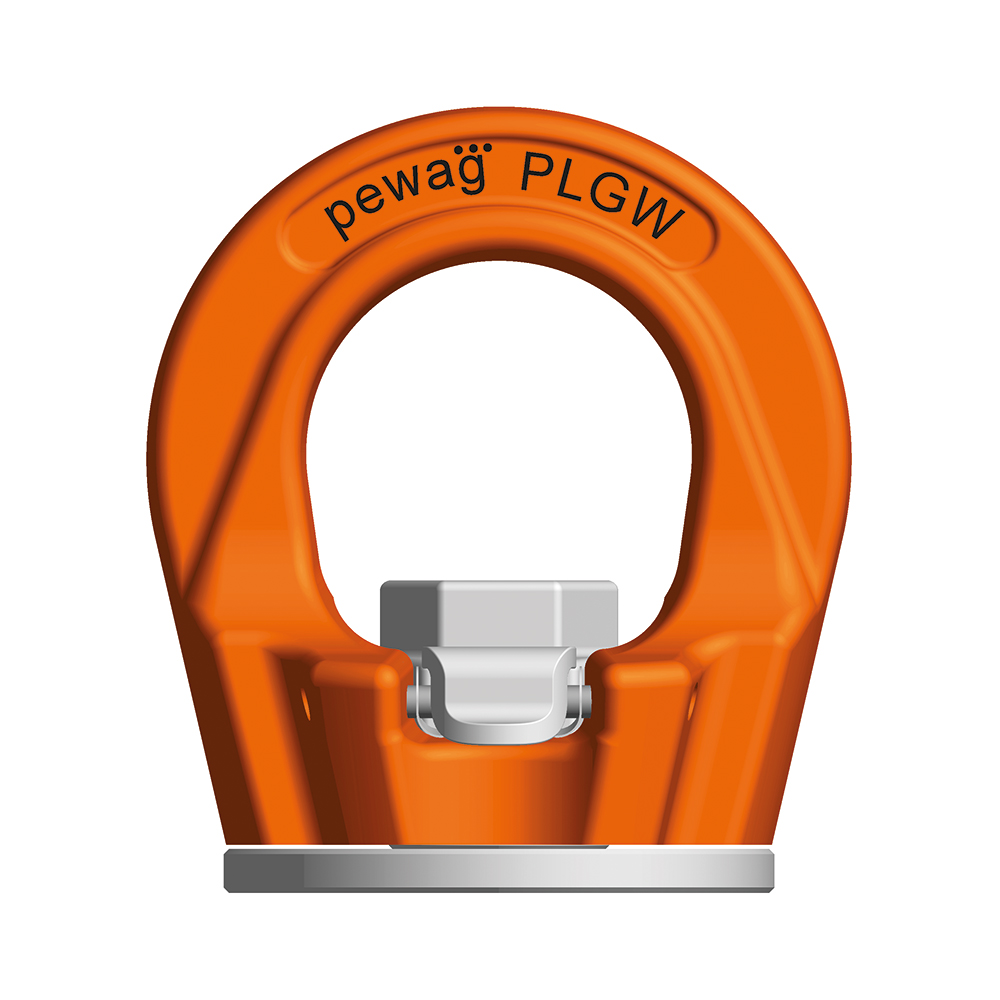

Pewag PLGW-SN drehbare Ringmutter
- Werkzeuglose Montage für schnelle und einfache Befestigung ohne Werkzeug.
- 360° drehbares Design für optimale Anpassung der Hebe- und Zugrichtung.
- Einzigartige Seriennummer sorgt für vollständige Rückverfolgbarkeit und einfache Inspektion.
- Geeignet für verschiedene Materialstärken durch die Verwendung unterschiedlicher Schraubenlängen (mitgeliefert nicht enthalten).
- Entspricht der EN-Norm für sichere Hebeanwendungen (maximale Lastbereiche und Winkel sind einzuhalten).
Pewag PLGW-SN Schwenkbare Ringschraube – Werkzeuglos und 360° drehbarer Anschlagpunkt
Die Pewag PLGW-SN schwenkbare Ringschraube ist ein innovativer Anschlagpunkt für schwere Lasten. Das einzigartige Design ermöglicht eine Montage ohne Werkzeug. Dank der 360° Drehbarkeit ist eine optimale Positionierung einfach. Diese Ringschraube bietet maximale Sicherheit und Flexibilität bei Hebe- und Transportarbeiten.
Vorteile und Nachteile
- Werkzeuglose Montage: Schnelles und einfaches Anbringen und Entfernen.
- Schwenkbares Design: Jederzeit die optimale Zug- oder Hubrichtung einstellen.
- Einzigartige Seriennummer: Vollständige Rückverfolgbarkeit und einfache Inspektion.
- Nicht für alle Richtungen geeignet: Belastung nur innerhalb der angegebenen Zonen und Winkel.
- Schraube nicht enthalten: Für die Durchsteckmontage ist eine separate, geprüfte Schraube erforderlich.
Anwendungen
- Wofür verwendet man eine schwenkbare Ringschraube?
- Eine schwenkbare Ringschraube wird für das sichere Heben, Kippen und Transportieren schwerer Objekte mit vorhandenem Bolzen oder Durchgangsbohrung verwendet.
- Warum werkzeuglose Montage?
- Werkzeuglose Montage spart Zeit bei häufigem (De-)Montieren und verhindert Beschädigungen durch Werkzeuge.
Besonderheiten
- Wie funktioniert das werkzeuglose System?
- Die Mutter wird von Hand angebracht und in die gewünschte Zugrichtung gebracht – ganz ohne Werkzeug.
- Ist die Ringschraube für verschiedene Materialstärken geeignet?
- Ja, durch Montage mit unterschiedlich langen 10.9er Schrauben (separat erhältlich) kann dieselbe Ringschraube für verschiedene Stärken verwendet werden.
- Kann ich die Ringschraube in jede Richtung belasten?
- Ja, sofern dies innerhalb der angegebenen Belastungszonen und Winkel erfolgt (siehe Tabelle).
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Die Pewag PLGW-SN schwenkbare Ringschraube ist die Wahl für flexibles, sicheres und effizientes Heben mit maximaler Benutzerfreundlichkeit.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl, optional in rostfreier Ausführung.
- Oberfläche:
- Chrom-VI-freier Korrosionsschutz; mit Farbcodierung oder NFC-Chip erhältlich.
- Sicherheit:
- 4-facher Sicherheitsfaktor, einzigartige Seriennummer, individuell rückverfolgbar.
- Normen:
- Entspricht den strengsten Industriestandards für Anschlagpunkte.
Technische Daten
Technische Daten

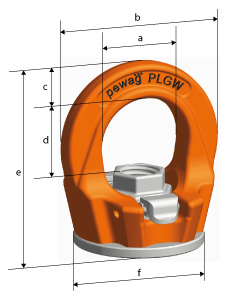

| Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Maße | Tragfähigkeit (ton) | Maße Innensechskantschlüssel (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
| PLGW-SN 0,3 | M8 | 0,3 | 12 | 0,17 | 25 | 45 | 10 | 21 | 55 | 35 |
| PLGW-SN 0,5 | M10 | 0,5 | 12 | 0,17 | 25 | 45 | 10 | 21 | 55 | 35 |
| PLGW-SN 0,7 | M12 | 0,7 | 14 | 0,28 | 30 | 55 | 12 | 25 | 65 | 43 |
| PLGW-SN 1,5 | M16 | 1,5 | 19 | 0,42 | 35 | 64 | 14 | 29 | 72 | 50 |
| PLGW-SN 2,3 | M20 | 2,3 | 22 | 0,5 | 40 | 73 | 16 | 34 | 82 | 54 |
| PLGW-SN 3,5 | M24 | 3,5 | 27 | 1 | 50 | 86 | 18 | 40 | 95 | 69 |
| PLGW-SN 4,9 | M30 | 4,9 | 36 | 1,9 | 60 | 110 | 25 | 47 | 115 | 90 |
Eigenschaften
- Artikelnummer
- HO_PLGW-SN-05
- EAN-Nummer
- HO_PLGW-SN-05
- Gewicht
- 0.17
- Marke
- Pewag
