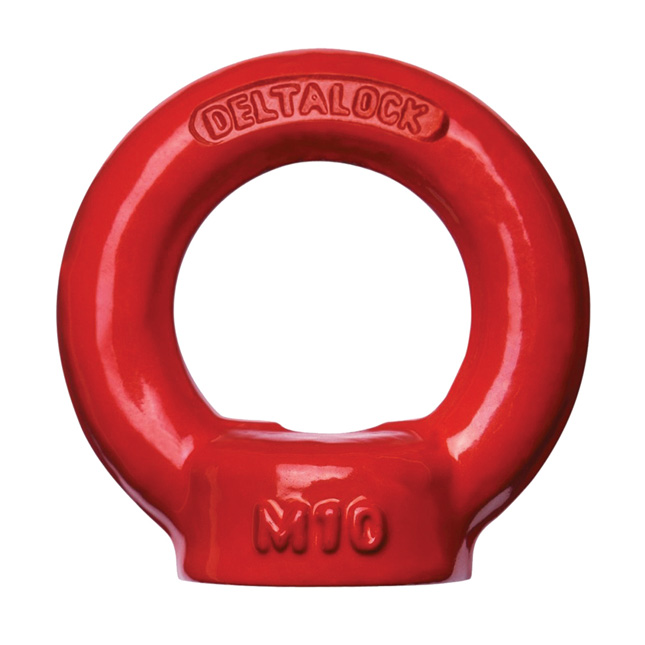

Deltalock Ringmutter, Güteklasse 8
- Geeignet für schwere Lasten bis zu 40 Tonnen, ideal für industrielle Hebeanwendungen.
- Erhältlich in verschiedenen Schraubengrößen und Abmessungen für optimale Vielseitigkeit.
- Deutliche Markierungen sorgen für eine sichere und korrekte Anwendung.
- Tragfähigkeit variiert je nach Hebewinkel, geringer bei schrägem Heben.
- Entspricht der EN 1677 Norm für Hebemittel.
Deltalock Ringschraubenmutter, Güteklasse 80 – Starke Befestigung für Hebeanwendungen
Die Deltalock Ringschraubenmutter, Güteklasse 80, ist ein unverzichtbares Hebemittel für schwere industrielle Anwendungen. Dank der hohen Zugfestigkeit und robusten Ausführung ist diese Ringschraubenmutter besonders geeignet für Ketten und Zubehör gemäß EN 1677. Die Deltalock Ringschraubenmutter bietet zuverlässige Leistung und optimale Sicherheit beim vertikalen und schrägen Heben. Mit verschiedenen Größen und Tragfähigkeiten gibt es immer eine passende Lösung für Ihre Hebeanwendung.
Vorteile und Nachteile
- Hohe Belastbarkeit: Geeignet für schwere Lasten bis zu 40 Tonnen (abhängig von der Größe).
- Vielseitig: Erhältlich in verschiedenen Schraubengrößen und Abmessungen.
- Sicher: Deutliche Kennzeichnungen für die richtige Anwendung und maximale Belastung.
- Begrenzter Einsatz ohne geeignetes Gewinde: Nur auf passenden Schraubengrößen verwendbar.
- Tragfähigkeit abhängig vom Winkel: Beim schrägen Heben ist die maximale Tragfähigkeit geringer als beim senkrechten Heben.
Anwendungen
- Wofür verwendet man eine Deltalock Ringschraubenmutter?
- Eine Deltalock Ringschraubenmutter wird als Befestigungspunkt für Hebe- und Zugkräfte eingesetzt, beispielsweise beim Heben von Maschinen, Konstruktionen oder Bauteilen.
- Warum Güteklasse 80 Material?
- Güteklasse 80 bietet eine höhere Festigkeit und Belastbarkeit, sodass die Ringschraubenmutter für schwere industrielle Anwendungen geeignet und den strengen Hebevorschriften sicher entspricht.
Besonderheiten
- Wie funktioniert die Deltalock Ringschraubenmutter?
- Die Ringschraubenmutter wird auf ein passendes Gewinde montiert und bildet einen stabilen Hebepunkt für Ketten, Seile oder Haken.
- Ist ein passender Ringschraubenbolzen im Lieferumfang enthalten?
- Nein, ein Ringschraubenbolzen wird separat geliefert. Die Ringschraubenmutter ist einzeln in verschiedenen Größen erhältlich.
- Bleibt die Tragfähigkeit bei unterschiedlichen Winkeln gleich?
- Nein, die Tragfähigkeit sinkt beim schrägen Heben (90°) im Vergleich zum senkrechten Heben (0°).
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Grade 80 Stahl (nach EN 1677).
- Oberfläche:
- Dauerhafte, verschleißfeste Beschichtung.
- Sicherheit:
- Hohe Belastbarkeit, deutlich angegebenes Tragvermögen und sichere Drehkraft.
- Normen:
- Entspricht EN 1677 Ketten und Zubehör.
Technische Daten
Technische Daten
| Spezifikationen | Abmessungen | |||||||
|---|---|---|---|---|---|---|---|---|
| Type | WLL (Tonnen) | Gewicht (kg) | M (mm) | A (mm) | B (mm) | C (mm) | ||
| 0° | 90° | |||||||
| DM-M6 | 0,4 | 0,15 | 0,05 | M6 | 36 | 20 | 36 | |
| DM-M8 | 0,8 | 0,4 | 0,05 | M8 | 36 | 20 | 36 | |
| DM-M10 | 1 | 0,4 | 0,09 | M10 | 45 | 25 | 45 | |
| DM-M12 | 2 | 0,75 | 0,16 | M12 | 54 | 30 | 53 | |
| DM-M14 | 3 | 1 | 0,24 | M14 | 63 | 35 | 62 | |
| DM-M16 | 4 | 1,5 | 0,24 | M16 | 63 | 35 | 62 | |
| DM-M18 | 5 | 2 | 0,34 | M18 | 72 | 40 | 71 | |
| DM-M20 | 6 | 2,3 | 0,36 | M20 | 72 | 40 | 71 | |
| DM-M22 | 7 | 2,8 | 0,6 | M22 | 81 | 45 | 81 | |
| DM-M24 | 8 | 3,2 | 0,7 | M24 | 90 | 50 | 90 | |
| DM-M30 | 12 | 4,5 | 1,3 | M30 | 108 | 60 | 109 | |
| DM-M36 | 16 | 7 | 2,1 | M36 | 126 | 70 | 128 | |
| DM-M42 | 24 | 9 | 3,1 | M42 | 144 | 80 | 147 | |
| DM-M48 | 32 | 12 | 5 | M48 | 166 | 90 | 168 | |
| Spezifikationen | Abmessungen | |||||||
|---|---|---|---|---|---|---|---|---|
| Type | WLL (Tonnen) | Gewicht (kg) | M (mm) | A (mm) | B (mm) | C (mm) | ||
| 0° | 90° | |||||||
| DM-M6 | 0,4 | 0,15 | 0,05 | M6 | 36 | 20 | 36 | |
| DM-M8 | 0,8 | 0,4 | 0,05 | M8 | 36 | 20 | 36 | |
| DM-M10 | 1 | 0,4 | 0,09 | M10 | 45 | 25 | 45 | |
| DM-M12 | 2 | 0,75 | 0,16 | M12 | 54 | 30 | 53 | |
| DM-M14 | 3 | 1 | 0,24 | M14 | 63 | 35 | 62 | |
| DM-M16 | 4 | 1,5 | 0,24 | M16 | 63 | 35 | 62 | |
| DM-M18 | 5 | 2 | 0,34 | M18 | 72 | 40 | 71 | |
| DM-M20 | 6 | 2,3 | 0,36 | M20 | 72 | 40 | 71 | |
| DM-M22 | 7 | 2,8 | 0,6 | M22 | 81 | 45 | 81 | |
| DM-M24 | 8 | 3,2 | 0,7 | M24 | 90 | 50 | 90 | |
| DM-M30 | 12 | 4,5 | 1,3 | M30 | 108 | 60 | 109 | |
| DM-M36 | 16 | 7 | 2,1 | M36 | 126 | 70 | 128 | |
| DM-M42 | 24 | 9 | 3,1 | M42 | 144 | 80 | 147 | |
| DM-M48 | 32 | 12 | 5 | M48 | 166 | 90 | 168 | |
Eigenschaften
- Artikelnummer
- OM_DELTAOM-006
- Herstellercode
- YE.8.030.06
- EAN-Nummer
- 8719482305030
- Gewicht
- 0.04
- Güteklasse
- GK 8
- Marke
- DELTA
