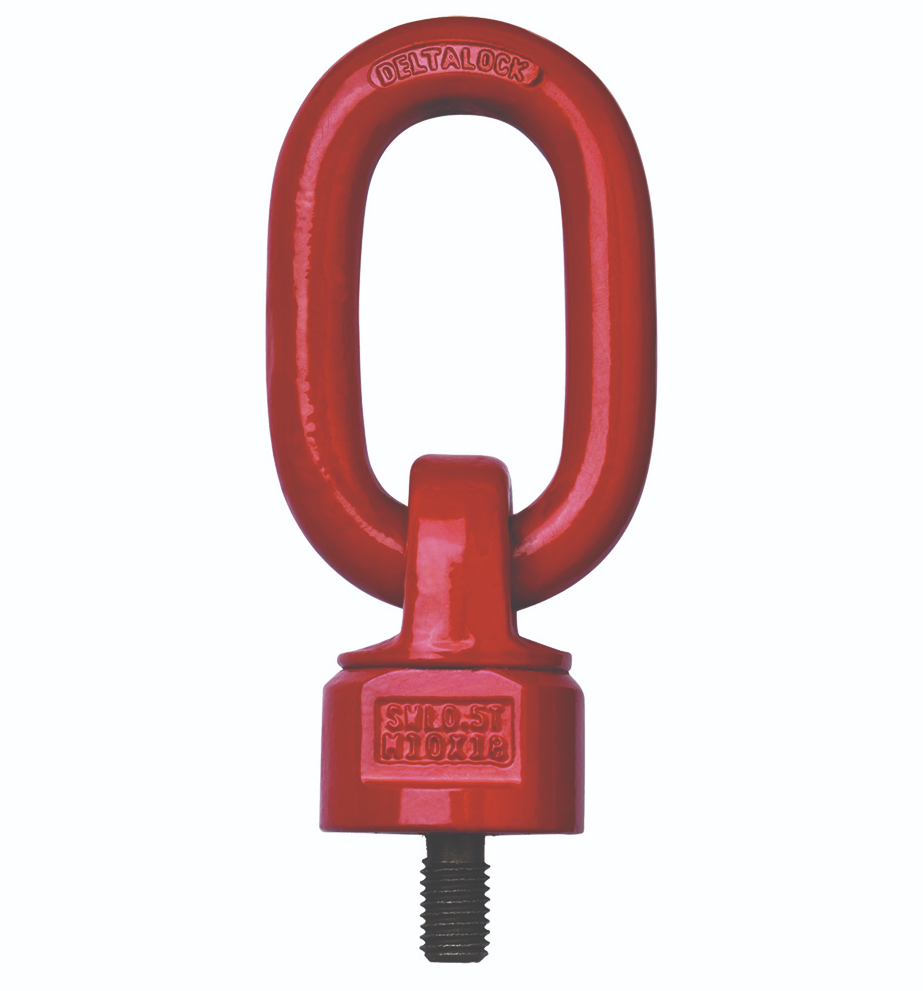

Anschlagwirbel, Güteklasse 8
- Schwenkbare 360°-Funktion verhindert Verdrehen und erhöht die Sicherheit beim Heben.
- Geeignet für schwere Lasten bis zu 20 Tonnen mit gleichbleibender Tragfähigkeit in verschiedenen Positionen.
- Vielseitig einsetzbar für das Heben, Drehen und den Transport von Industrieobjekten.
- Montagematerial nicht enthalten, korrekte Installation ist für optimale Leistung unerlässlich.
- Gefertigt gemäß den Sicherheitsanforderungen der EN 1677.
Wirbelaugenschraube, Güteklasse 80 – Dreh- und Hebelösung für schwere Lasten
Die Wirbelaugenschraube, Güteklasse 80, ist eine hochwertige Hebekomponente für sichere und flexible Anwendungen. Dank des drehbaren Designs eignet sie sich hervorragend für dynamische Hebevorgänge. Mit ihrer hohen Tragfähigkeit und zuverlässigen Konstruktion bietet diese Augenschraube Sicherheit in industriellen Umgebungen. Nach EN 1677 konstruiert, steht Sicherheit stets an erster Stelle.
Vorteile und Nachteile
- Drehbares Design: Verhindert Verdrehen und erhöht die Sicherheit.
- Hohe Belastbarkeit: Geeignet für Lasten bis zu 20 Tonnen.
- Vielseitig einsetzbar: Anwendbar beim Heben, Drehen und Transportieren von schweren Objekten.
- Nicht für Dauerbelastung geeignet: Nur während Hebearbeiten verwenden.
- Spezifische Montage erforderlich: Korrekte Montage gemäß Anleitung ist für maximale Sicherheit notwendig.
Anwendungen
- Wofür verwendet man eine Wirbelaugenschraube, Güteklasse 80?
- Eine Wirbelaugenschraube, Güteklasse 80, wird zum Heben, Drehen und Transportieren von schweren Lasten eingesetzt. Durch die drehbare Funktion ist sie ideal für Situationen, in denen sich die Last beim Heben drehen oder bewegen kann.
- Warum eine drehbare Ausführung?
- Die drehbare Wirbelaugenschraube verhindert, dass Schraube oder Last sich unter Belastung verdrehen. Dadurch werden Schäden an der Hebekomponente und dem zu hebenden Objekt vermieden. Dies erhöht die Sicherheit und Lebensdauer.
Besonderheiten
- Wie funktioniert der Wirbel?
- Der Wirbel sorgt dafür, dass die Augenschraube sich um 360° drehen kann, auch unter Belastung. So wird ein Verdrehen der Schraube oder des Hebezeugs verhindert.
- Ist Montagematerial enthalten?
- Die Wirbelaugenschraube wird ohne Montagematerial geliefert.
- Kann die Wirbelaugenschraube in jeder Position belastet werden?
- Ja, die Tragfähigkeit ist sowohl bei 0°- als auch bei 90°-Belastung gleich, sofern innerhalb der angegebenen Spezifikationen gearbeitet wird.
Wichtige technische Daten
- Material:
- Stahl der Güteklasse 80, extra stark und verschleißfest.
- Oberfläche:
- Blau oder gestrahlt behandelt zum Schutz vor Korrosion.
- Sicherheit:
- Tragfähigkeit bis zu 20 Tonnen, mit 360° drehbarer Funktion, stets gemäß Bedienungsanleitung verwenden.
- Normen:
- Entspricht EN 1677 für Hebezeugzubehör.
Technische Daten
| Tragfähigkeit (Tonne) | Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | 0° | 90° | Gewicht (kg) | M (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
| DWO 8 | 0,6 | 0,3 | 0,45 | M8x13 | 36 | 17 | 51 | 41 | 55 | 30 | 14 |
| DWO 10 | 1 | 0,5 | 0,45 | M10x18 | 36 | 17 | 51 | 41 | 55 | 30 | 14 |
| DWO 12 | 1 | 0,5 | 0,46 | M12x18 | 36 | 17 | 51 | 41 | 55 | 30 | 14 |
| DWO 14 | 2,24 | 1,12 | 0,47 | M14x20 | 36 | 17 | 51 | 41 | 55 | 30 | 14 |
| DWO 16 | 2,24 | 1,12 | 0,49 | M16x20 | 36 | 17 | 52 | 42 | 55 | 30 | 14 |
| DWO 20 | 4 | 2 | 0,99 | M20x30 | 50 | 19 | 68 | 56 | 70 | 35 | 16 |
| DWO 24 | 6,3 | 3,15 | 1,33 | M24x30 | 57 | 22 | 78 | 66 | 85 | 40 | 18 |
| DWO 27 | 6,3 | 3,15 | 1,5 | M27x35 | 57 | 22 | 78 | 66 | 85 | 40 | 20 |
| DWO 30 | 10,6 | 5,3 | 2,3 | M30x35 | 66 | 24 | 97 | 81 | 85 | 40 | 20 |
| DWO 36 | 12,8 | 8 | 3,9 | M36x50 | 80 | 28 | 109 | 90 | 115 | 50 | 22 |
| DWO 42 | 16 | 10 | 4,5 | M42x50 | 80 | 28 | 109 | 90 | 115 | 50 | 25 |
Eigenschaften
- Artikelnummer
- OM_DELTAWA-012
- Herstellercode
- YE.8.032.12
- EAN-Nummer
- 8719482305436
- Gewicht
- 0.44
- Güteklasse
- GK 8
- Marke
- DELTA
