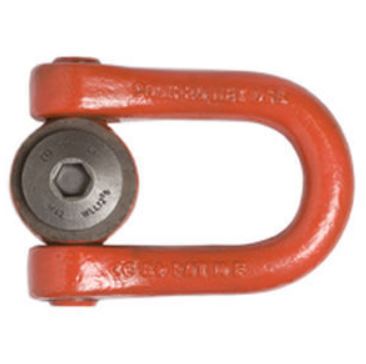

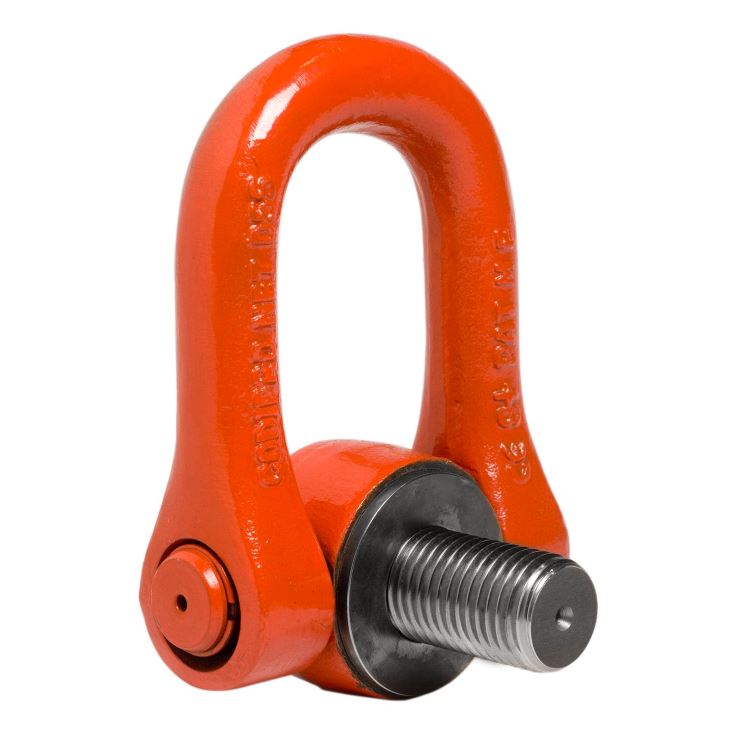

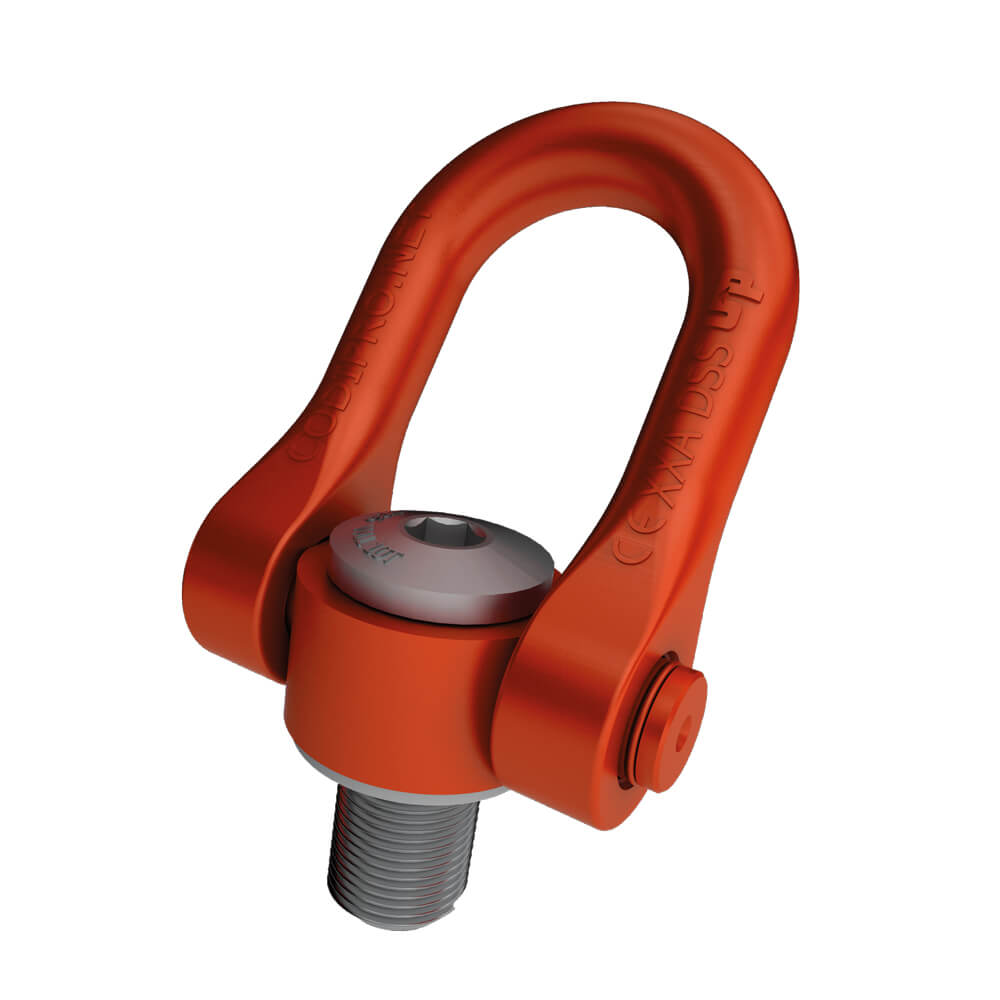

Codipro Doppelwirbelringschraube DSS

  • Einzigartiges doppelt drehbares Design ermöglicht 360° Drehen und 180° Schwenken für optimale Lastpositionierung.
  • Hohe Arbeitslast bis zu 32,1 Tonnen (metrisch) oder 110.000 lbs (UNC) für schwere Hebeanwendungen.
  • Große Auswahl an Größen und Gewindetypen geeignet für verschiedene industrielle Umgebungen.
  • Standardmäßig integrierte Befestigung ohne Notwendigkeit eines Sicherungsstifts.
  • Entspricht den geltenden EN-Normen für Hebezeuge.
  • Marke
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 307,80 € 342,00
zzgl. MwSt.
€ 366,28 inkl. MwSt.
Nur für kurze Zeit: 10% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: HO_CPDSS-024


Produktinformationen Technische Daten

Codipro Doppel-Drehbare Anschlagöse DSS – Maximale Sicherheit und Flexibilität bei Hebe- und Transportanwendungen

Die Codipro Doppel-Drehbare Anschlagöse DSS ist eine innovative Hebevorrichtung, die maximale Sicherheit und Flexibilität bietet. Dank des einzigartigen doppel-drehbaren Designs ist diese Anschlagöse besonders für komplexe Hebeanwendungen geeignet. Die DSS verbindet eine hohe Tragkraft mit optimaler Bewegungsfreiheit. Dies ermöglicht Hebearbeiten in alle Richtungen, ohne Kraft- oder Stabilitätsverlust.

Vorteile und Nachteile

  • Doppel-drehbar: Immer optimale Positionierung der Last beim Heben.
  • Hohe Traglast: Geeignet für Lasten bis zu 32,1 Tonnen (metrisch) oder 110.000 lbs (UNC).
  • Vielseitigkeit: Große Auswahl an Größen und Gewindetypen für jede Anwendung.
  • Nur für direkte Montage: Nicht geeignet für temporäre oder lose Befestigung.
  • Gewicht: Das Eigengewicht ist bei größeren Größen relativ hoch, was den Transport erschweren kann.

Anwendungen

Wofür verwendet man eine doppel-drehbare Anschlagöse DSS?
Die DSS wird zum sicheren Heben, Drehen und Kippen von schweren Lasten in Industrie, Bauwesen und Schifffahrt eingesetzt.
Warum eine doppel-drehbare Konstruktion?
Die doppelte Drehbarkeit sorgt dafür, dass die Anschlagöse beim Heben immer optimal positioniert bleibt. Dadurch wird ein Verdrehen der Last verhindert und die Sicherheit erhöht.

Besonderheiten

Wie funktioniert die Doppel-Drehkonstruktion?
Die Anschlagöse kann sich sowohl 360° drehen als auch 180° schwenken, sodass die Last immer in der richtigen Position bleibt.
Ist ein Sicherungsstift enthalten?
Die DSS wird standardmäßig mit einer integrierten Befestigung geliefert, ein Sicherungsstift ist nicht erforderlich.
Kann die DSS mit verschiedenen Gewindegrößen kombiniert werden?
Ja, die DSS ist mit metrischen und UNC-Gewinden erhältlich und eignet sich für verschiedene Anwendungen.
Welche Zertifikate werden mitgeliefert?
Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.

Wichtige technische Daten

Material:
Hochwertiger Stahl, beständig gegen hohe Belastungen.
Oberfläche:
Korrosionsbeständige Beschichtung für Langlebigkeit.
Sicherheit:
Sicherheitsfaktor 4:1 oder 5:1 (je nach Typ), verhindert Überlastung.
Normen:
Entspricht internationalen Hebe- und Lastaufnahmemittel-Normen.
Alle technische Daten anzeigen

Technische Daten

Die Doppelwirbelringschraube DSS speziell für das Heben und Drehen schwerer Lasten entworfen. Die Ringschraube DSS hat ebenfalls eine sehr breite Öffnung des Schäkels. Der Doppelwirbelrings ist auch in Edelstahl-Ausführung erhältlich und kann in feuchter, korrosiver und chemischer Umgebung verwendet werden.

  • Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
  • Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
  • Von M24 bis M100 als Standard für Ladungen von 4,5 t bis 25 t.
  • Möglichkeit höherer Höchstbelastung auf Anfrage.

DSS technische Zeichnung

Modell Durchmesser (mm) WLL 0° (Tonne)
SF* 5:1		 WLL 90° (Tonne)
SF* 5:1		 WLL 0° (Tonne)
SF* 4:1		 WLL 90° (Tonne)
SF* 4:1		 A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) L1 (mm) Drehmoment (Nm) Gewicht (kg)
DSS 24 M24 (x3) 9 4,5 9 5,5 61 31 70 98 73 149 33 36 160 5,4
DSS 30 M30 (x3,5) 14 7,7 14 8,5 61 31 70 98 73 149 33 45 250 5,5
DSS 33 M33 (x3,5) 14,5 8,5 14,5 10,5 61 31 70 98 73 149 33 50 250 5,5
DSS 36 M36 (x4) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 36x3 M36 (x3) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 39 M39 (x4) 15 12 17 14 61 31 70 98 73 149 33 58 320 5,7
DSS 42 M42 (x4,5) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 42x3 M42 (x3) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 45 M45 (x4,5) 15 14,5 15 16 61 31 70 98 73 149 33 63 400 5,9
DSS 48 M48 (x5) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x3 M48 (x3) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x4 M48 (x4) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 52 M52 (x5) 23 19 23 21 79 38 90 123 91 182 45 68 600 11,2
DSS 56 M56 (x5,5) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 56x4 M56 (x4) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 64 M64 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 64x4 M64 (x4) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 72 M72 (x6) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 72x4 M72 (x4) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 80 M80 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15
DSS 90 M90 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15,5
DSS 100 M100 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 16,5

* Sicherheitsfaktor

Modell Durchmesser (mm) WLL 0° (Tonne)
SF* 5:1		 WLL 90° (Tonne)
SF* 5:1		 WLL 0° (Tonne)
SF* 4:1		 WLL 90° (Tonne)
SF* 4:1		 A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) L1 (mm) Drehmoment (Nm) Gewicht (kg)
DSS 24 M24 (x3) 9 4,5 9 5,5 61 31 70 98 73 149 33 36 160 5,4
DSS 30 M30 (x3,5) 14 7,7 14 8,5 61 31 70 98 73 149 33 45 250 5,5
DSS 33 M33 (x3,5) 14,5 8,5 14,5 10,5 61 31 70 98 73 149 33 50 250 5,5
DSS 36 M36 (x4) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 36x3 M36 (x3) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 39 M39 (x4) 15 12 17 14 61 31 70 98 73 149 33 58 320 5,7
DSS 42 M42 (x4,5) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 42x3 M42 (x3) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 45 M45 (x4,5) 15 14,5 15 16 61 31 70 98 73 149 33 63 400 5,9
DSS 48 M48 (x5) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x3 M48 (x3) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x4 M48 (x4) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 52 M52 (x5) 23 19 23 21 79 38 90 123 91 182 45 68 600 11,2
DSS 56 M56 (x5,5) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 56x4 M56 (x4) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 64 M64 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 64x4 M64 (x4) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 72 M72 (x6) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 72x4 M72 (x4) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 80 M80 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15
DSS 90 M90 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15,5
DSS 100 M100 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 16,5

Eigenschaften

Artikelnummer
HO_CPDSS-024
EAN-Nummer
HO_CPDSS-024
Gewicht
5.4
Marke
Codipro
