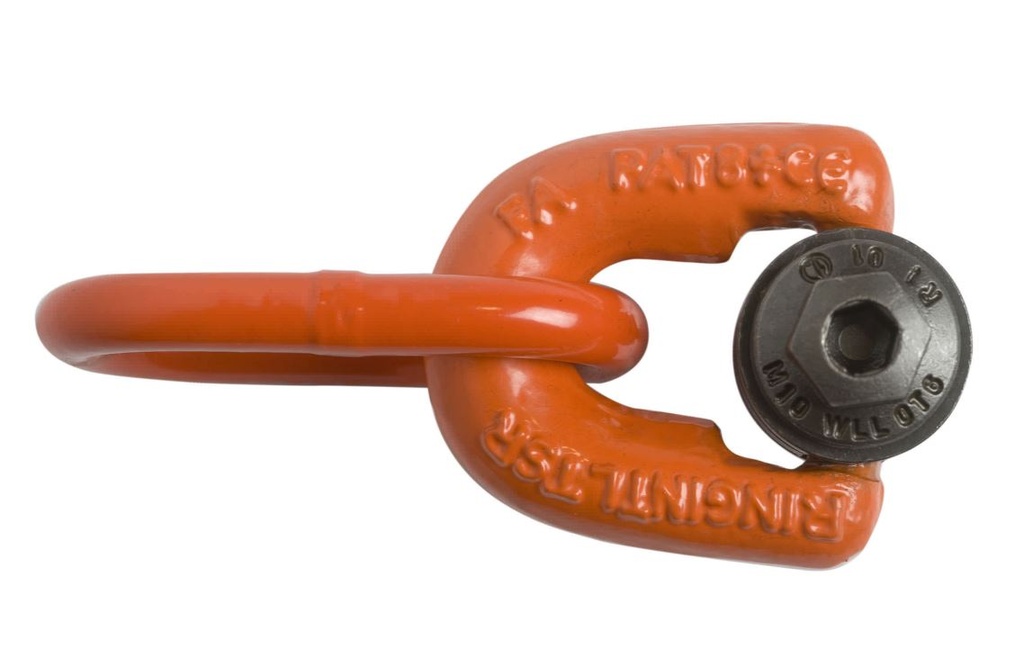

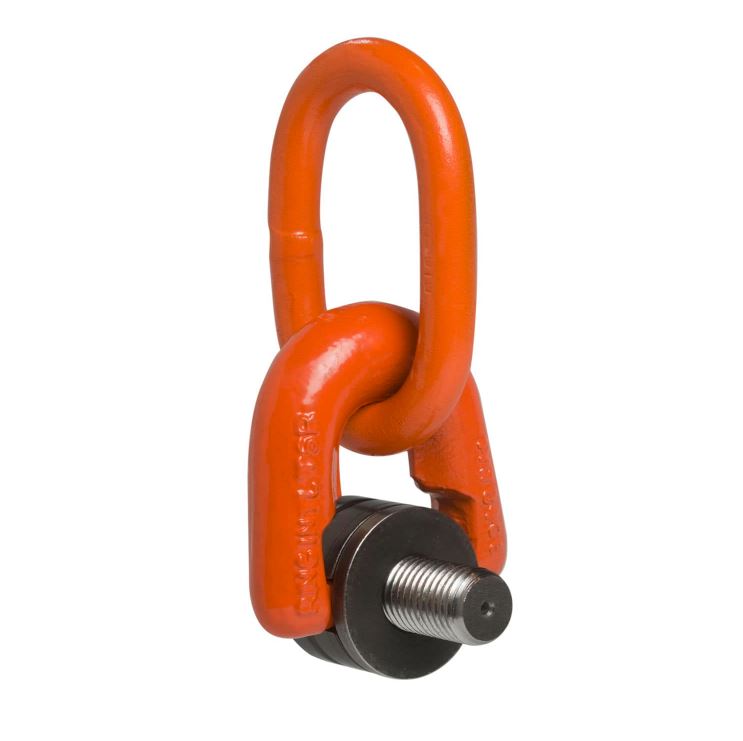

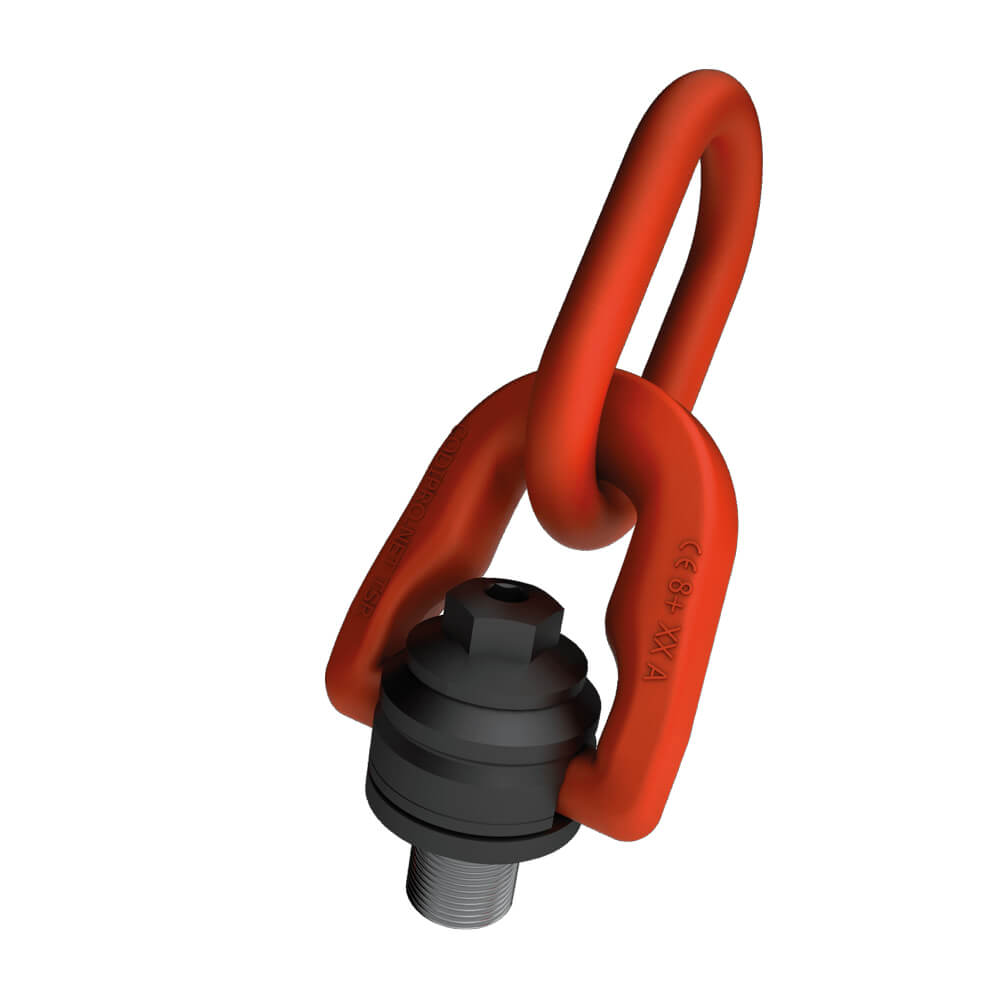

Codipro Dreifachwirbelring TSR

  • Dreifach drehbarer Mechanismus bietet 360° Rotation und 180° Neigung für optimale Flexibilität.
  • Verfügbar in Tragfähigkeiten von 0,4 bis 22 Tonnen und geeignet für sowohl metrische als auch UNC-Standards.
  • Robuste Konstruktion mit hohen Sicherheitsfaktoren verhindert Überlastung und erhöht die Sicherheit.
  • Geeignet für Innen- und Außeneinsätze dank spezieller Beschichtung und Materialien.
  • Entspricht der EN 1677 Norm für Hebemittel.
  • Marke
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 66,40 € 83,00
zzgl. MwSt.
€ 79,02 inkl. MwSt.
Nur für kurze Zeit: 20% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: HO_CPTSR-008


Produktinformationen Technische Daten

Codipro Dreifach drehbarer Ring TSR – Maximale Flexibilität für Hebeanwendungen

Der Codipro Dreifach drehbare Ring TSR ist ein hochwertiger Hebering für den intensiven und sicheren Einsatz in industriellen Umgebungen. Dank der dreifach drehbaren Konstruktion bietet dieser Ring maximale Bewegungsfreiheit beim Heben. Das Design garantiert optimale Sicherheit und Vielseitigkeit. Wählen Sie den TSR, wenn Sie Zuverlässigkeit bei komplexen Hebeaufgaben suchen.

Vorteile und Nachteile

  • Maximale Bewegungsfreiheit: Dreifach drehbar für flexibles Heben.
  • Hohe Tragfähigkeit: Erhältlich von 0,4 bis 22 Tonnen (metrisch) und 1.000 bis 50.000 lbs (UNC).
  • Sicherheit: Hohe Sicherheitsfaktoren verhindern Überlastung und minimieren Risiken.
  • Gewicht: Größere Ausführungen sind relativ schwer, was den Transport erschweren kann.
  • Preis: Aufgrund des fortschrittlichen Designs und der hohen Qualität ist der Preis höher als bei Standard-Hebeösen.

Anwendungen

Wofür verwendet man einen dreifach drehbaren Hebering?
Dieser Ring ist ideal für das Heben schwerer Lasten in alle Richtungen, mit maximaler Kontrolle und Flexibilität.
Warum eine dreifache Drehfunktion?
Dadurch kann der Ring sich 360° um seine Achse drehen und 180° kippen, was sicheres Heben aus jedem Winkel ermöglicht.

Besonderheiten

Wie funktioniert der Drehmechanismus?
Der Mechanismus sorgt für eine reibungslose Rotation und Kippbewegung, wodurch ein Verklemmen beim Bewegen der Last verhindert wird.
Ist die Befestigungsschraube enthalten?
Ja, der TSR wird standardmäßig mit passender Befestigungsschraube für die direkte Montage geliefert.
Kann der TSR auch im Außenbereich verwendet werden?
Ja, dank spezieller Beschichtung und Materialauswahl ist der Ring für den Innen- und Außeneinsatz geeignet.
Welche Zertifikate werden mitgeliefert?
Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.

Für weitere Informationen und Bestellungen: www.codipro.net oder info@codipro.net. Codipro, 25 Salzbaach, L-9559 Wiltz, Luxemburg.

Wichtige technische Daten

Material:
Hochwertiger Stahl
Oberfläche:
Verschleißfeste, korrosionsbeständige Beschichtung
Sicherheit:
Sicherheitsfaktor 5:1 oder 4:1, abhängig von der Größe
Normen:
Entspricht internationalen Hebevorschriften
Alle technische Daten anzeigen

Technische Daten

Der Dreifachwirbelring, TSR, ermöglicht dem Haken parallel zu der Auflagefläche des Ringes zu verlaufen bei einem Zug von 90°

  • Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
  • Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
  • Von M8 bis M56 als Standard für Ladungen von 0,4 t bis 22 t.
  • Möglichkeit höherer Höchstbelastung auf Anfrage.

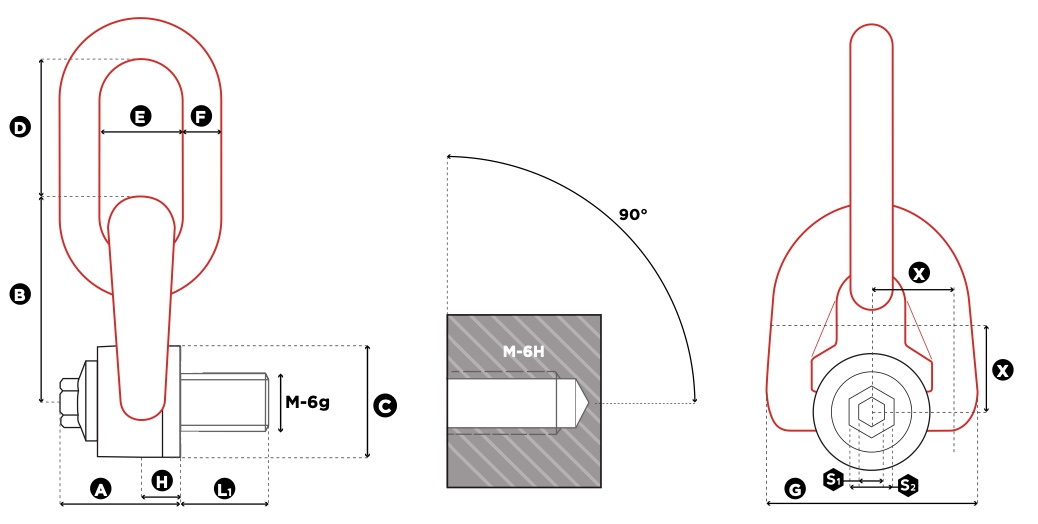

TSR technische Zeichnung

Modell Durchmesser (mm) WLL (Tonne) A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L1 (mm) S1 (mm) S2 (mm) Drehmoment (Nm) Gewicht (kg)
TSR 8 M8 (x1,25) 0,4 33 56 30 41 25 10 58 9.5 14 8 16 6 0,4
TSR 10 M10 (x1,5) 0,7 33 56 30 41 25 10 58 9.5 17 8 16 10 0,4
TSR 12 M12 (x1,75) 1,05 33 56 30 41 25 10 58 9.5 21 8 16 15 0,4
TSR 14 M14 (x2) 1,4 45 81 45 56 37 14 79 13 23 8 20 30 1,1
TSR 16 M16 (x2) 2 45 81 45 56 37 14 79 13 27 8 20 50 1,2
TSR 18 M18 (x2,5) 2,3 45 81 45 56 37 14 79 13 27 8 20 70 1,2
TSR 20 M20 (x2,5) 2,5 45 81 45 56 37 14 79 13 30 8 20 100 1,2
TSR 22 M22 (x2,5) 3 62 105 60 80 45 20 106 19 33 14 24 120 2,8
TSR 24 M24 (x3) 4 62 105 60 80 45 20 106 19 36 14 24 160 2,9
TSR 27 M27 (x3) 5 62 105 60 80 45 20 106 19 36 14 24 200 2,9
TSR 30 M30 (x3,5) 6,3 62 105 60 80 45 20 106 19 45 14 24 250 3
TSR 36 M36 (x4) 10 81 140 80 111 71 30 48 26,5 54 19 30 320 7,6
TSR 42 M42 (x4,5) 12,5 84 146 80 111 71 30 48 26,5 63 19 30 400 7,8
TSR 48 M48 (x5) 20 100 178 110 135 90 42 180 33 68 19 30 600 17,5
TSR 56 M56 (x5,5) 22 104 184 110 135 90 42 190 33 78 19 30 600 18
Modell Durchmesser (mm) WLL (Tonne) A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L1 (mm) S1 (mm) S2 (mm) Drehmoment (Nm) Gewicht (kg)
TSR 8 M8 (x1,25) 0,4 33 56 30 41 25 10 58 9.5 14 8 16 6 0,4
TSR 10 M10 (x1,5) 0,7 33 56 30 41 25 10 58 9.5 17 8 16 10 0,4
TSR 12 M12 (x1,75) 1,05 33 56 30 41 25 10 58 9.5 21 8 16 15 0,4
TSR 14 M14 (x2) 1,4 45 81 45 56 37 14 79 13 23 8 20 30 1,1
TSR 16 M16 (x2) 2 45 81 45 56 37 14 79 13 27 8 20 50 1,2
TSR 18 M18 (x2,5) 2,3 45 81 45 56 37 14 79 13 27 8 20 70 1,2
TSR 20 M20 (x2,5) 2,5 45 81 45 56 37 14 79 13 30 8 20 100 1,2
TSR 22 M22 (x2,5) 3 62 105 60 80 45 20 106 19 33 14 24 120 2,8
TSR 24 M24 (x3) 4 62 105 60 80 45 20 106 19 36 14 24 160 2,9
TSR 27 M27 (x3) 5 62 105 60 80 45 20 106 19 36 14 24 200 2,9
TSR 30 M30 (x3,5) 6,3 62 105 60 80 45 20 106 19 45 14 24 250 3
TSR 36 M36 (x4) 10 81 140 80 111 71 30 48 26,5 54 19 30 320 7,6
TSR 42 M42 (x4,5) 12,5 84 146 80 111 71 30 48 26,5 63 19 30 400 7,8
TSR 48 M48 (x5) 20 100 178 110 135 90 42 180 33 68 19 30 600 17,5
TSR 56 M56 (x5,5) 22 104 184 110 135 90 42 190 33 78 19 30 600 18

Eigenschaften

Artikelnummer
HO_CPTSR-008
EAN-Nummer
HO_CPTSR-008
Gewicht
0.4
Marke
Codipro
